Бытовой компрессионный холодильник

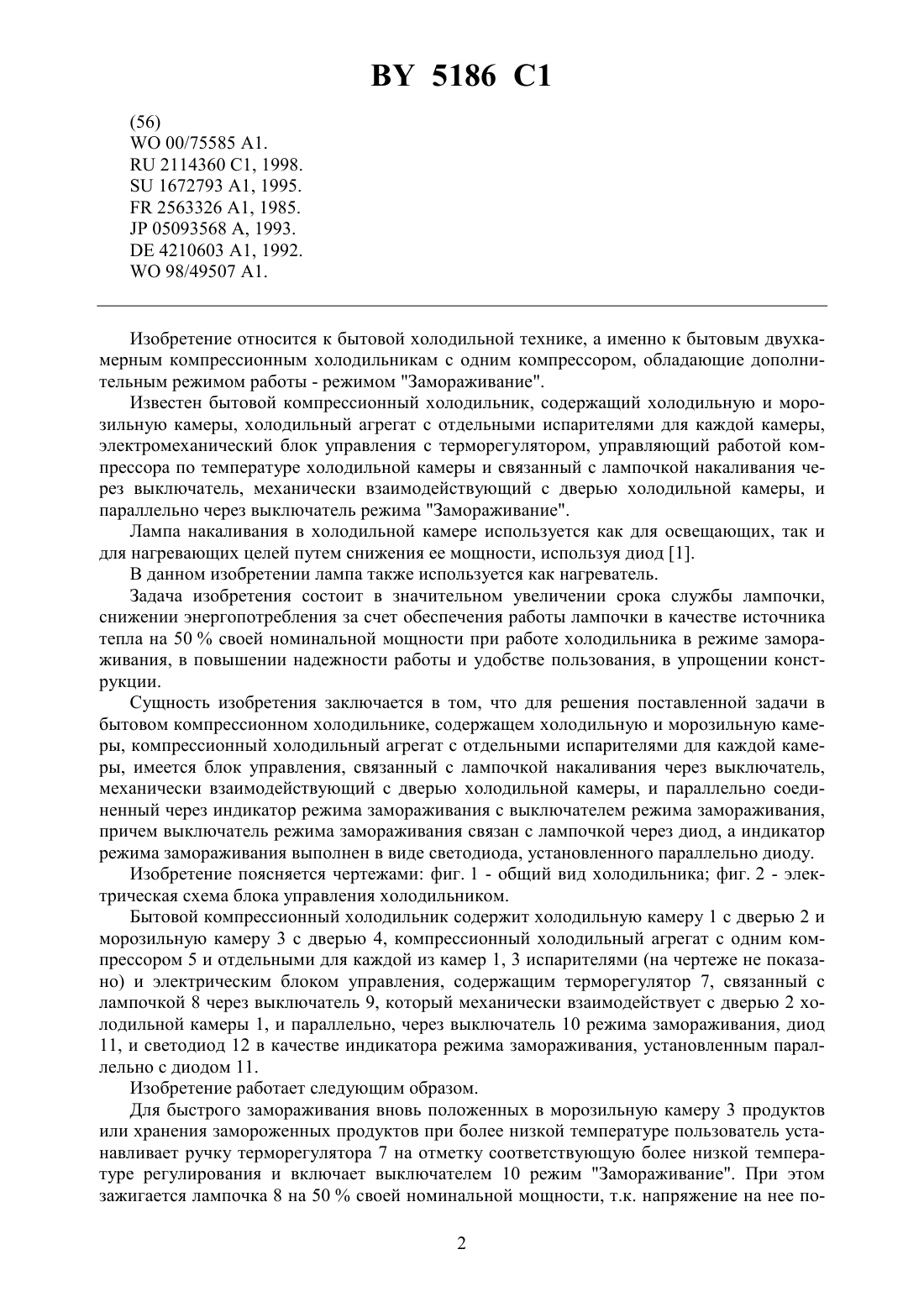

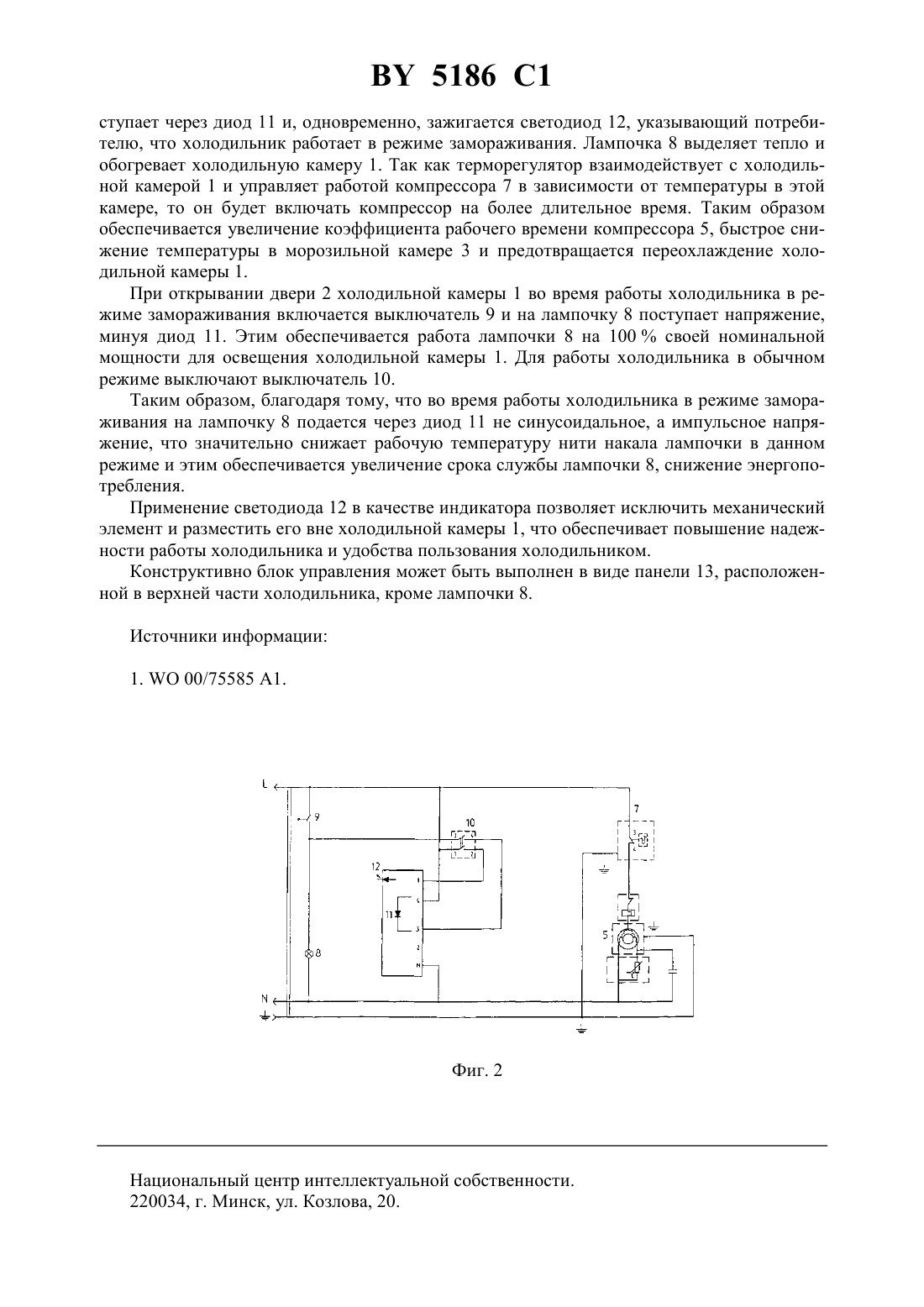

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Атлант Минский завод холодильников(72) Авторы Кацуба Евгений Владимирович Занько Александр Фомич Шумило Виктор Степанович(73) Патентообладатель Закрытое акционерное общество Атлант Минский завод холодильников(57) Бытовой компрессионный холодильник, содержащий холодильную и морозильную камеры, компрессионный холодильный агрегат с отдельными испарителями для каждой камеры,блок управления, содержащий управляющий работой компрессора холодильного агрегата терморегулятор, последовательно соединенный с установленной в холодильной камере лампочкой накаливания через выключатель, механически взаимодействующий с дверью холодильной камеры, и параллельно соединенный через индикатор режима замораживания с выключателем режима замораживания, причем выключатель режима замораживания связан с лампочкой накаливания через диод, отличающийся тем, что индикатор режима замораживания выполнен в виде светодиода, установленного параллельно диоду.(56)00/75585 1.2114360 1, 1998.1672793 1, 1995.2563326 1, 1985.05093568 , 1993.4210603 1, 1992.98/49507 1. Изобретение относится к бытовой холодильной технике, а именно к бытовым двухкамерным компрессионным холодильникам с одним компрессором, обладающие дополнительным режимом работы - режимом Замораживание. Известен бытовой компрессионный холодильник, содержащий холодильную и морозильную камеры, холодильный агрегат с отдельными испарителями для каждой камеры,электромеханический блок управления с терморегулятором, управляющий работой компрессора по температуре холодильной камеры и связанный с лампочкой накаливания через выключатель, механически взаимодействующий с дверью холодильной камеры, и параллельно через выключатель режима Замораживание. Лампа накаливания в холодильной камере используется как для освещающих, так и для нагревающих целей путем снижения ее мощности, используя диод 1. В данном изобретении лампа также используется как нагреватель. Задача изобретения состоит в значительном увеличении срока службы лампочки,снижении энергопотребления за счет обеспечения работы лампочки в качестве источника тепла на 50 своей номинальной мощности при работе холодильника в режиме замораживания, в повышении надежности работы и удобстве пользования, в упрощении конструкции. Сущность изобретения заключается в том, что для решения поставленной задачи в бытовом компрессионном холодильнике, содержащем холодильную и морозильную камеры, компрессионный холодильный агрегат с отдельными испарителями для каждой камеры, имеется блок управления, связанный с лампочкой накаливания через выключатель,механически взаимодействующий с дверью холодильной камеры, и параллельно соединенный через индикатор режима замораживания с выключателем режима замораживания,причем выключатель режима замораживания связан с лампочкой через диод, а индикатор режима замораживания выполнен в виде светодиода, установленного параллельно диоду. Изобретение поясняется чертежами фиг. 1 - общий вид холодильника фиг. 2 - электрическая схема блока управления холодильником. Бытовой компрессионный холодильник содержит холодильную камеру 1 с дверью 2 и морозильную камеру 3 с дверью 4, компрессионный холодильный агрегат с одним компрессором 5 и отдельными для каждой из камер 1, 3 испарителями (на чертеже не показано) и электрическим блоком управления, содержащим терморегулятор 7, связанный с лампочкой 8 через выключатель 9, который механически взаимодействует с дверью 2 холодильной камеры 1, и параллельно, через выключатель 10 режима замораживания, диод 11, и светодиод 12 в качестве индикатора режима замораживания, установленным параллельно с диодом 11. Изобретение работает следующим образом. Для быстрого замораживания вновь положенных в морозильную камеру 3 продуктов или хранения замороженных продуктов при более низкой температуре пользователь устанавливает ручку терморегулятора 7 на отметку соответствующую более низкой температуре регулирования и включает выключателем 10 режим Замораживание. При этом зажигается лампочка 8 на 50 своей номинальной мощности, т.к. напряжение на нее по 2 5186 1 ступает через диод 11 и, одновременно, зажигается светодиод 12, указывающий потребителю, что холодильник работает в режиме замораживания. Лампочка 8 выделяет тепло и обогревает холодильную камеру 1. Так как терморегулятор взаимодействует с холодильной камерой 1 и управляет работой компрессора 7 в зависимости от температуры в этой камере, то он будет включать компрессор на более длительное время. Таким образом обеспечивается увеличение коэффициента рабочего времени компрессора 5, быстрое снижение температуры в морозильной камере 3 и предотвращается переохлаждение холодильной камеры 1. При открывании двери 2 холодильной камеры 1 во время работы холодильника в режиме замораживания включается выключатель 9 и на лампочку 8 поступает напряжение,минуя диод 11. Этим обеспечивается работа лампочки 8 на 100 своей номинальной мощности для освещения холодильной камеры 1. Для работы холодильника в обычном режиме выключают выключатель 10. Таким образом, благодаря тому, что во время работы холодильника в режиме замораживания на лампочку 8 подается через диод 11 не синусоидальное, а импульсное напряжение, что значительно снижает рабочую температуру нити накала лампочки в данном режиме и этим обеспечивается увеличение срока службы лампочки 8, снижение энергопотребления. Применение светодиода 12 в качестве индикатора позволяет исключить механический элемент и разместить его вне холодильной камеры 1, что обеспечивает повышение надежности работы холодильника и удобства пользования холодильником. Конструктивно блок управления может быть выполнен в виде панели 13, расположенной в верхней части холодильника, кроме лампочки 8. Источники информации 1.00/75585 А 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
