Брызгальная градирня

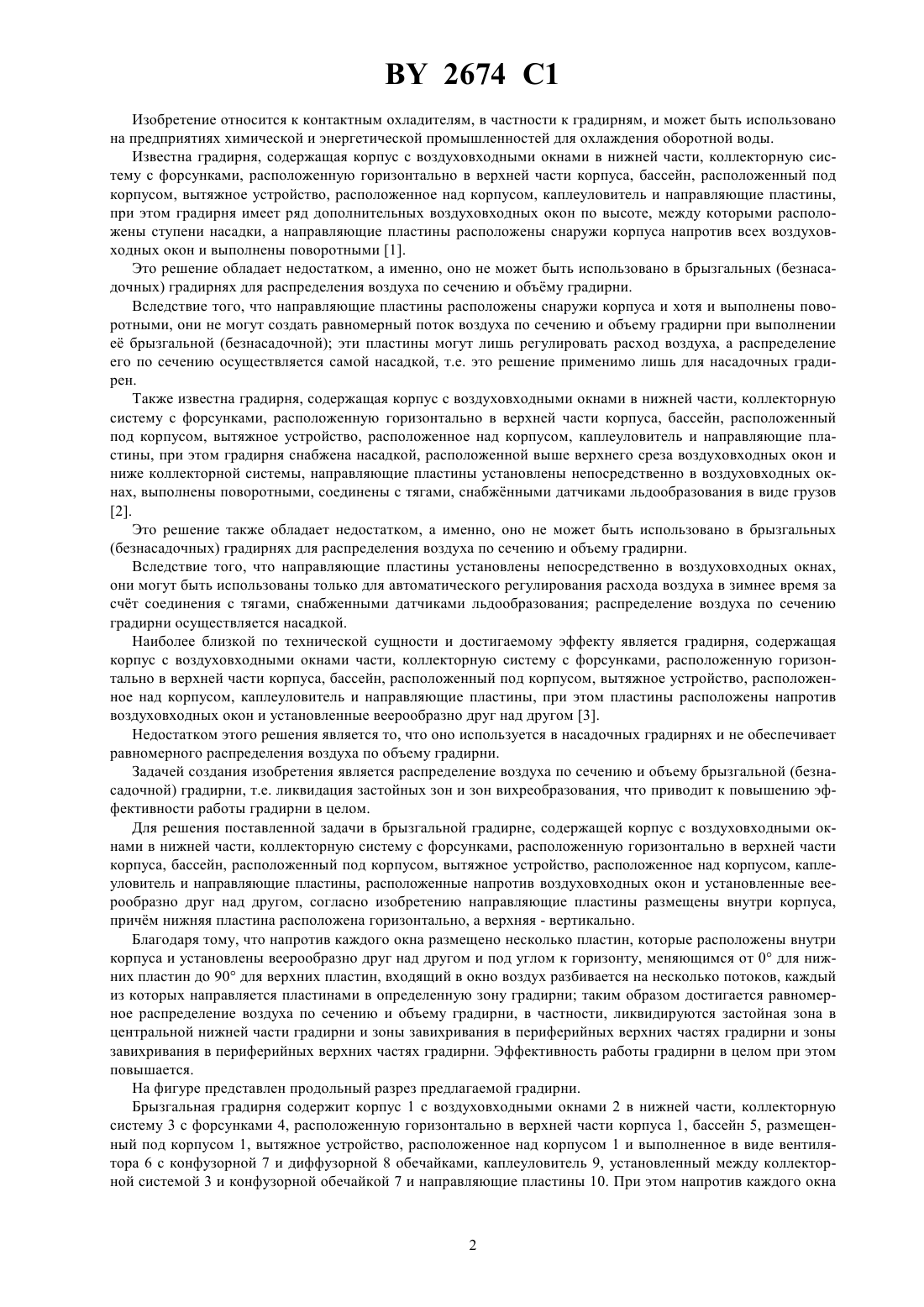

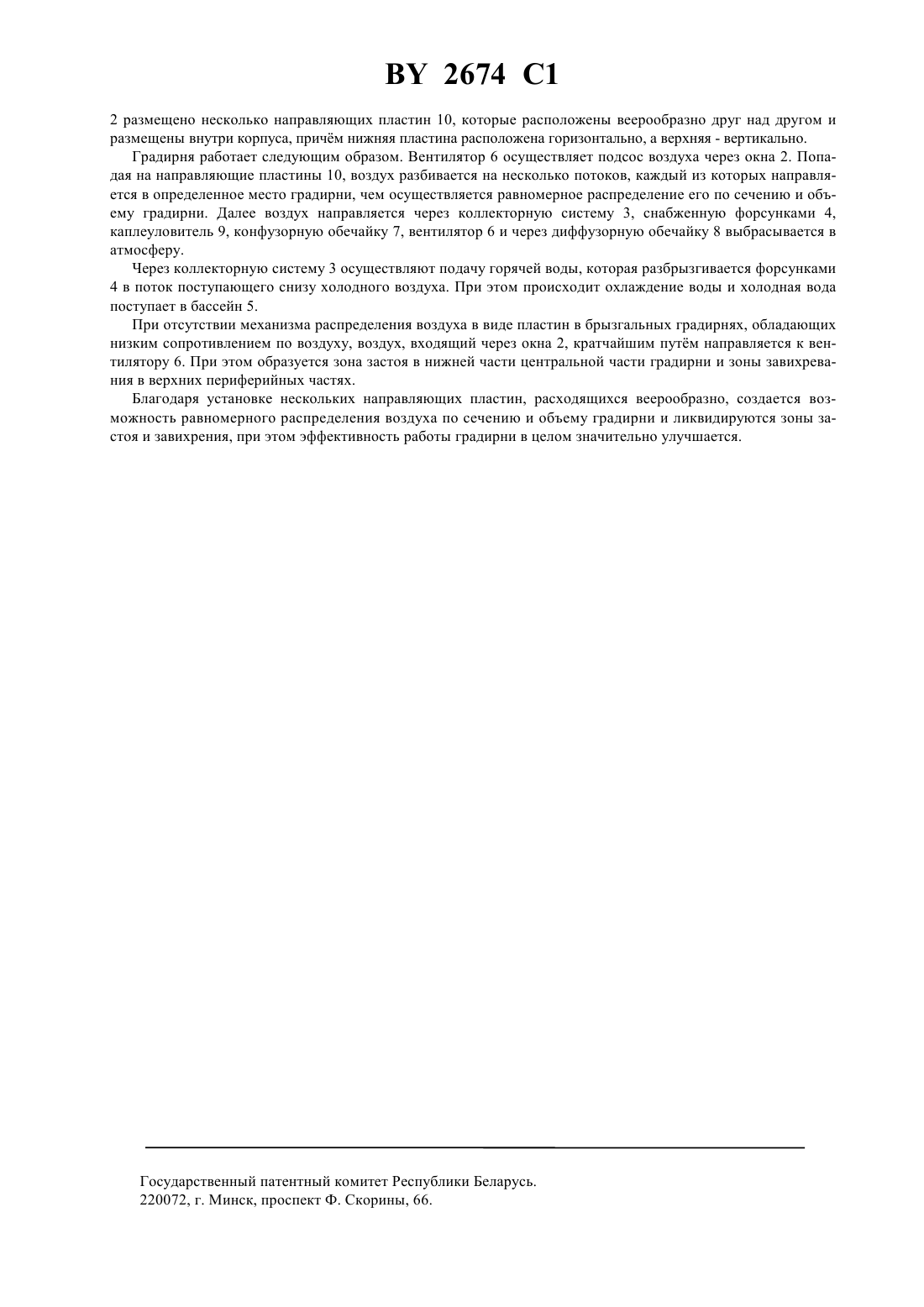

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявители Акционерное общество открытого типа Научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза , Гродненское ПО Азот им. С.О. Притыцкого(73) Патентообладатель Гродненское ПО Азот им. С.О.Притыцкого(57) Брызгальная градирня, содержащая корпус с воздуховходными окнами в нижней части, коллекторную систему с форсунками, расположенную горизонтально в верхней части корпуса, бассейн, расположенный под корпусом, вытяжное устройство, расположенное над корпусом, каплеуловитель и направляющие пластины, расположенные напротив воздуховходных окон и установленные веерообразно друг над другом, отличающаяся тем, что направляющие пластины размещены внутри корпуса, причем нижняя пластина расположена горизонтально, а верхняя - вертикально. 2674 1 Изобретение относится к контактным охладителям, в частности к градирням, и может быть использовано на предприятиях химической и энергетической промышленностей для охлаждения оборотной воды. Известна градирня, содержащая корпус с воздуховходными окнами в нижней части, коллекторную систему с форсунками, расположенную горизонтально в верхней части корпуса, бассейн, расположенный под корпусом, вытяжное устройство, расположенное над корпусом, каплеуловитель и направляющие пластины,при этом градирня имеет ряд дополнительных воздуховходных окон по высоте, между которыми расположены ступени насадки, а направляющие пластины расположены снаружи корпуса напротив всех воздуховходных окон и выполнены поворотными 1. Это решение обладает недостатком, а именно, оно не может быть использовано в брызгальных (безнасадочных) градирнях для распределения воздуха по сечению и объму градирни. Вследствие того, что направляющие пластины расположены снаружи корпуса и хотя и выполнены поворотными, они не могут создать равномерный поток воздуха по сечению и объему градирни при выполнении е брызгальной (безнасадочной) эти пластины могут лишь регулировать расход воздуха, а распределение его по сечению осуществляется самой насадкой, т.е. это решение применимо лишь для насадочных градирен. Также известна градирня, содержащая корпус с воздуховходными окнами в нижней части, коллекторную систему с форсунками, расположенную горизонтально в верхней части корпуса, бассейн, расположенный под корпусом, вытяжное устройство, расположенное над корпусом, каплеуловитель и направляющие пластины, при этом градирня снабжена насадкой, расположенной выше верхнего среза воздуховходных окон и ниже коллекторной системы, направляющие пластины установлены непосредственно в воздуховходных окнах, выполнены поворотными, соединены с тягами, снабжнными датчиками льдообразования в виде грузов 2. Это решение также обладает недостатком, а именно, оно не может быть использовано в брызгальных(безнасадочных) градирнях для распределения воздуха по сечению и объему градирни. Вследствие того, что направляющие пластины установлены непосредственно в воздуховходных окнах,они могут быть использованы только для автоматического регулирования расхода воздуха в зимнее время за счт соединения с тягами, снабженными датчиками льдообразования распределение воздуха по сечению градирни осуществляется насадкой. Наиболее близкой по технической сущности и достигаемому эффекту является градирня, содержащая корпус с воздуховходными окнами части, коллекторную систему с форсунками, расположенную горизонтально в верхней части корпуса, бассейн, расположенный под корпусом, вытяжное устройство, расположенное над корпусом, каплеуловитель и направляющие пластины, при этом пластины расположены напротив воздуховходных окон и установленные веерообразно друг над другом 3. Недостатком этого решения является то, что оно используется в насадочных градирнях и не обеспечивает равномерного распределения воздуха по объему градирни. Задачей создания изобретения является распределение воздуха по сечению и объему брызгальной (безнасадочной) градирни, т.е. ликвидация застойных зон и зон вихреобразования, что приводит к повышению эффективности работы градирни в целом. Для решения поставленной задачи в брызгальной градирне, содержащей корпус с воздуховходными окнами в нижней части, коллекторную систему с форсунками, расположенную горизонтально в верхней части корпуса, бассейн, расположенный под корпусом, вытяжное устройство, расположенное над корпусом, каплеуловитель и направляющие пластины, расположенные напротив воздуховходных окон и установленные веерообразно друг над другом, согласно изобретению направляющие пластины размещены внутри корпуса,причм нижняя пластина расположена горизонтально, а верхняя - вертикально. Благодаря тому, что напротив каждого окна размещено несколько пластин, которые расположены внутри корпуса и установлены веерообразно друг над другом и под углом к горизонту, меняющимся от 0 для нижних пластин до 90 для верхних пластин, входящий в окно воздух разбивается на несколько потоков, каждый из которых направляется пластинами в определенную зону градирни таким образом достигается равномерное распределение воздуха по сечению и объему градирни, в частности, ликвидируются застойная зона в центральной нижней части градирни и зоны завихривания в периферийных верхних частях градирни и зоны завихривания в периферийных верхних частях градирни. Эффективность работы градирни в целом при этом повышается. На фигуре представлен продольный разрез предлагаемой градирни. Брызгальная градирня содержит корпус 1 с воздуховходными окнами 2 в нижней части, коллекторную систему 3 с форсунками 4, расположенную горизонтально в верхней части корпуса 1, бассейн 5, размещенный под корпусом 1, вытяжное устройство, расположенное над корпусом 1 и выполненное в виде вентилятора 6 с конфузорной 7 и диффузорной 8 обечайками, каплеуловитель 9, установленный между коллекторной системой 3 и конфузорной обечайкой 7 и направляющие пластины 10. При этом напротив каждого окна 2674 1 2 размещено несколько направляющих пластин 10, которые расположены веерообразно друг над другом и размещены внутри корпуса, причм нижняя пластина расположена горизонтально, а верхняя - вертикально. Градирня работает следующим образом. Вентилятор 6 осуществляет подсос воздуха через окна 2. Попадая на направляющие пластины 10, воздух разбивается на несколько потоков, каждый из которых направляется в определенное место градирни, чем осуществляется равномерное распределение его по сечению и объему градирни. Далее воздух направляется через коллекторную систему 3, снабженную форсунками 4,каплеуловитель 9, конфузорную обечайку 7, вентилятор 6 и через диффузорную обечайку 8 выбрасывается в атмосферу. Через коллекторную систему 3 осуществляют подачу горячей воды, которая разбрызгивается форсунками 4 в поток поступающего снизу холодного воздуха. При этом происходит охлаждение воды и холодная вода поступает в бассейн 5. При отсутствии механизма распределения воздуха в виде пластин в брызгальных градирнях, обладающих низким сопротивлением по воздуху, воздух, входящий через окна 2, кратчайшим путм направляется к вентилятору 6. При этом образуется зона застоя в нижней части центральной части градирни и зоны завихревания в верхних периферийных частях. Благодаря установке нескольких направляющих пластин, расходящихся веерообразно, создается возможность равномерного распределения воздуха по сечению и объему градирни и ликвидируются зоны застоя и завихрения, при этом эффективность работы градирни в целом значительно улучшается. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
