Передача
Текст

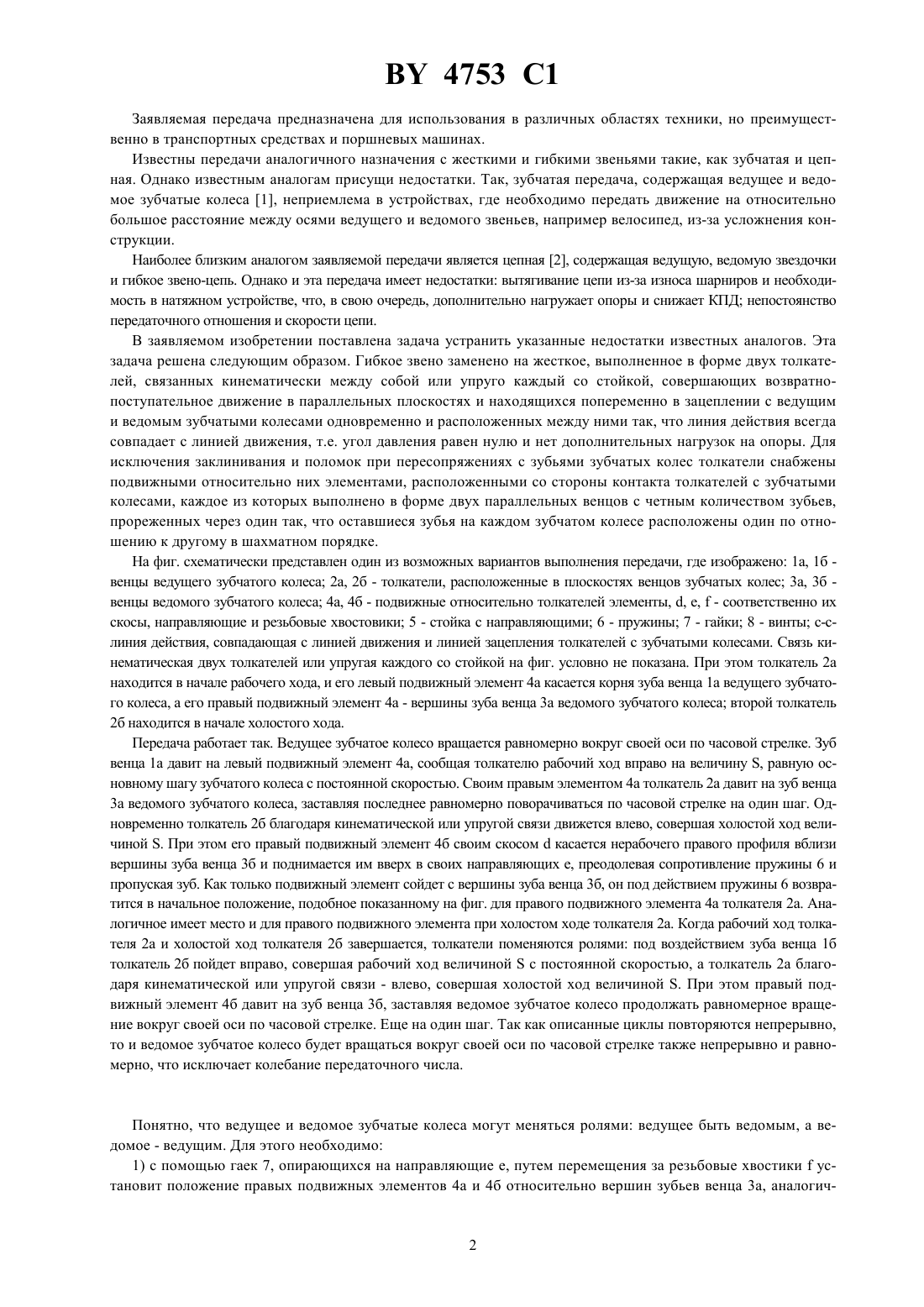

(73) Патентообладатель Малахов Евгений Леонидович(57) Передача, включающая стойку, ведущее и ведомое зубчатые колеса, отличающаяся тем, что она выполнена с двумя связанными кинематически между собой или каждый упруго со стойкой с возможностью возвратнопоступательного движения на величину основного шага и находящимися попеременно в зацеплении с ведущим и ведомым зубчатыми колесами одновременно толкателями, снабженными подвижными относительно них элементами, расположенными со стороны контакта толкателей с ведущим и ведомым зубчатыми колесами, выполненными каждое в форме двух параллельных венцов с четным количеством зубьев, прореженных через один так, что оставшиеся на каждом колесе зубья расположены один по отношению к другому в шахматном порядке. 4753 1 Заявляемая передача предназначена для использования в различных областях техники, но преимущественно в транспортных средствах и поршневых машинах. Известны передачи аналогичного назначения с жесткими и гибкими звеньями такие, как зубчатая и цепная. Однако известным аналогам присущи недостатки. Так, зубчатая передача, содержащая ведущее и ведомое зубчатые колеса 1, неприемлема в устройствах, где необходимо передать движение на относительно большое расстояние между осями ведущего и ведомого звеньев, например велосипед, из-за усложнения конструкции. Наиболее близким аналогом заявляемой передачи является цепная 2, содержащая ведущую, ведомую звездочки и гибкое звено-цепь. Однако и эта передача имеет недостатки вытягивание цепи из-за износа шарниров и необходимость в натяжном устройстве, что, в свою очередь, дополнительно нагружает опоры и снижает КПД непостоянство передаточного отношения и скорости цепи. В заявляемом изобретении поставлена задача устранить указанные недостатки известных аналогов. Эта задача решена следующим образом. Гибкое звено заменено на жесткое, выполненное в форме двух толкателей, связанных кинематически между собой или упруго каждый со стойкой, совершающих возвратнопоступательное движение в параллельных плоскостях и находящихся попеременно в зацеплении с ведущим и ведомым зубчатыми колесами одновременно и расположенных между ними так, что линия действия всегда совпадает с линией движения, т.е. угол давления равен нулю и нет дополнительных нагрузок на опоры. Для исключения заклинивания и поломок при пересопряжениях с зубьями зубчатых колес толкатели снабжены подвижными относительно них элементами, расположенными со стороны контакта толкателей с зубчатыми колесами, каждое из которых выполнено в форме двух параллельных венцов с четным количеством зубьев,прореженных через один так, что оставшиеся зубья на каждом зубчатом колесе расположены один по отношению к другому в шахматном порядке. На фиг. схематически представлен один из возможных вариантов выполнения передачи, где изображено 1 а, 1 б венцы ведущего зубчатого колеса 2 а, 2 б - толкатели, расположенные в плоскостях венцов зубчатых колес 3 а, 3 б венцы ведомого зубчатого колеса 4 а, 4 б - подвижные относительно толкателей элементы, , ,- соответственно их скосы, направляющие и резьбовые хвостовики 5 - стойка с направляющими 6 - пружины 7 - гайки 8 - винты с-слиния действия, совпадающая с линией движения и линией зацепления толкателей с зубчатыми колесами. Связь кинематическая двух толкателей или упругая каждого со стойкой на фиг. условно не показана. При этом толкатель 2 а находится в начале рабочего хода, и его левый подвижный элемент 4 а касается корня зуба венца 1 а ведущего зубчатого колеса, а его правый подвижный элемент 4 а - вершины зуба венца 3 а ведомого зубчатого колеса второй толкатель 2 б находится в начале холостого хода. Передача работает так. Ведущее зубчатое колесо вращается равномерно вокруг своей оси по часовой стрелке. Зуб венца 1 а давит на левый подвижный элемент 4 а, сообщая толкателю рабочий ход вправо на величину , равную основному шагу зубчатого колеса с постоянной скоростью. Своим правым элементом 4 а толкатель 2 а давит на зуб венца 3 а ведомого зубчатого колеса, заставляя последнее равномерно поворачиваться по часовой стрелке на один шаг. Одновременно толкатель 2 б благодаря кинематической или упругой связи движется влево, совершая холостой ход величиной . При этом его правый подвижный элемент 4 б своим скосомкасается нерабочего правого профиля вблизи вершины зуба венца 3 б и поднимается им вверх в своих направляющих е, преодолевая сопротивление пружины 6 и пропуская зуб. Как только подвижный элемент сойдет с вершины зуба венца 3 б, он под действием пружины 6 возвратится в начальное положение, подобное показанному на фиг. для правого подвижного элемента 4 а толкателя 2 а. Аналогичное имеет место и для правого подвижного элемента при холостом ходе толкателя 2 а. Когда рабочий ход толкателя 2 а и холостой ход толкателя 2 б завершается, толкатели поменяются ролями под воздействием зуба венца 1 б толкатель 2 б пойдет вправо, совершая рабочий ход величинойс постоянной скоростью, а толкатель 2 а благодаря кинематической или упругой связи - влево, совершая холостой ход величиной . При этом правый подвижный элемент 4 б давит на зуб венца 3 б, заставляя ведомое зубчатое колесо продолжать равномерное вращение вокруг своей оси по часовой стрелке. Еще на один шаг. Так как описанные циклы повторяются непрерывно,то и ведомое зубчатое колесо будет вращаться вокруг своей оси по часовой стрелке также непрерывно и равномерно, что исключает колебание передаточного числа. Понятно, что ведущее и ведомое зубчатые колеса могут меняться ролями ведущее быть ведомым, а ведомое - ведущим. Для этого необходимо 1) с помощью гаек 7, опирающихся на направляющие е, путем перемещения за резьбовые хвостикиустановит положение правых подвижных элементов 4 а и 4 б относительно вершин зубьев венца 3 а, аналогич 2 4753 1 ное показанному на фиг. слева для венца 1 а, и наоборот, для левых подвижных элементов 4 а и 4 б положение, аналогичное показанному на фиг. справа для венца 3 а, после чего гайки 7 застопорить винтами 8 2) изменить направление вращения зубчатых колес на левое. Источники информации 1. Артоболевский И.И. Механизмы в современной технике. Т. 3. - М. Наука, 1973. - С. 29. 2. Решетов Д.Н. Детали машин. - М. Машиностроение, 1964. - С. 416, 428, 435-439. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: F16H 25/08
Метки: передача
