Установка для мойки деталей

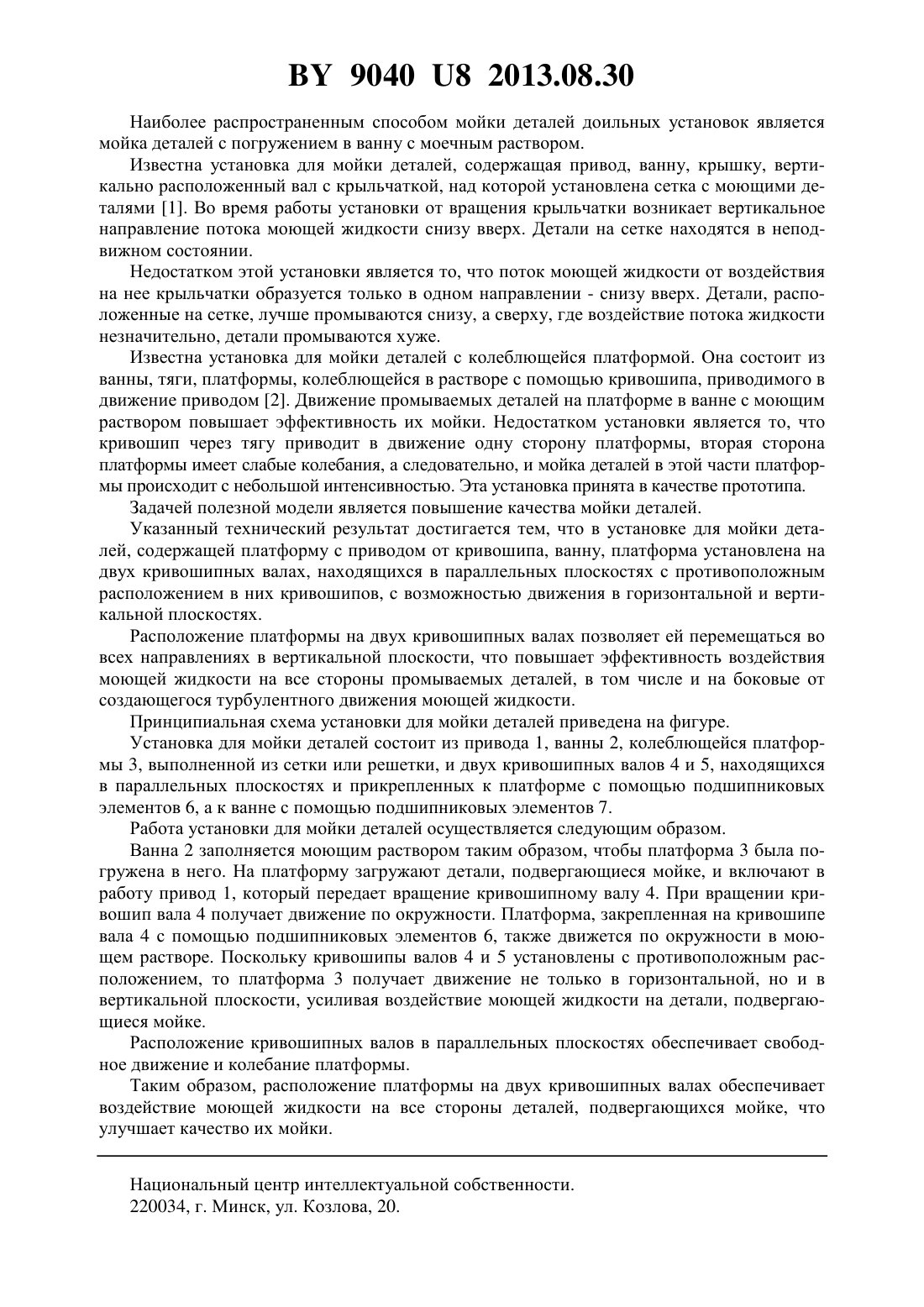

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ МОЙКИ ДЕТАЛЕЙ(71) Заявители Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Павинич Евгений Михайлович(73) Патентообладатели Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Установка для мойки деталей, содержащая платформу с приводом от кривошипа, ванну, отличающаяся тем, что платформа установлена на двух кривошипных валах, находящихся в параллельных плоскостях с противоположным расположением в них кривошипов, с возможностью движения в горизонтальной и вертикальной плоскостях. Полезная модель относится к машинам для сельского хозяйства и может быть использована для мойки деталей доильных установок при проведении их технического обслуживания. 9040 8 2013.08.30 Наиболее распространенным способом мойки деталей доильных установок является мойка деталей с погружением в ванну с моечным раствором. Известна установка для мойки деталей, содержащая привод, ванну, крышку, вертикально расположенный вал с крыльчаткой, над которой установлена сетка с моющими деталями 1. Во время работы установки от вращения крыльчатки возникает вертикальное направление потока моющей жидкости снизу вверх. Детали на сетке находятся в неподвижном состоянии. Недостатком этой установки является то, что поток моющей жидкости от воздействия на нее крыльчатки образуется только в одном направлении - снизу вверх. Детали, расположенные на сетке, лучше промываются снизу, а сверху, где воздействие потока жидкости незначительно, детали промываются хуже. Известна установка для мойки деталей с колеблющейся платформой. Она состоит из ванны, тяги, платформы, колеблющейся в растворе с помощью кривошипа, приводимого в движение приводом 2. Движение промываемых деталей на платформе в ванне с моющим раствором повышает эффективность их мойки. Недостатком установки является то, что кривошип через тягу приводит в движение одну сторону платформы, вторая сторона платформы имеет слабые колебания, а следовательно, и мойка деталей в этой части платформы происходит с небольшой интенсивностью. Эта установка принята в качестве прототипа. Задачей полезной модели является повышение качества мойки деталей. Указанный технический результат достигается тем, что в установке для мойки деталей, содержащей платформу с приводом от кривошипа, ванну, платформа установлена на двух кривошипных валах, находящихся в параллельных плоскостях с противоположным расположением в них кривошипов, с возможностью движения в горизонтальной и вертикальной плоскостях. Расположение платформы на двух кривошипных валах позволяет ей перемещаться во всех направлениях в вертикальной плоскости, что повышает эффективность воздействия моющей жидкости на все стороны промываемых деталей, в том числе и на боковые от создающегося турбулентного движения моющей жидкости. Принципиальная схема установки для мойки деталей приведена на фигуре. Установка для мойки деталей состоит из привода 1, ванны 2, колеблющейся платформы 3, выполненной из сетки или решетки, и двух кривошипных валов 4 и 5, находящихся в параллельных плоскостях и прикрепленных к платформе с помощью подшипниковых элементов 6, а к ванне с помощью подшипниковых элементов 7. Работа установки для мойки деталей осуществляется следующим образом. Ванна 2 заполняется моющим раствором таким образом, чтобы платформа 3 была погружена в него. На платформу загружают детали, подвергающиеся мойке, и включают в работу привод 1, который передает вращение кривошипному валу 4. При вращении кривошип вала 4 получает движение по окружности. Платформа, закрепленная на кривошипе вала 4 с помощью подшипниковых элементов 6, также движется по окружности в моющем растворе. Поскольку кривошипы валов 4 и 5 установлены с противоположным расположением, то платформа 3 получает движение не только в горизонтальной, но и в вертикальной плоскости, усиливая воздействие моющей жидкости на детали, подвергающиеся мойке. Расположение кривошипных валов в параллельных плоскостях обеспечивает свободное движение и колебание платформы. Таким образом, расположение платформы на двух кривошипных валах обеспечивает воздействие моющей жидкости на все стороны деталей, подвергающихся мойке, что улучшает качество их мойки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
