Транспортирующее устройство сельскохозяйственной машины

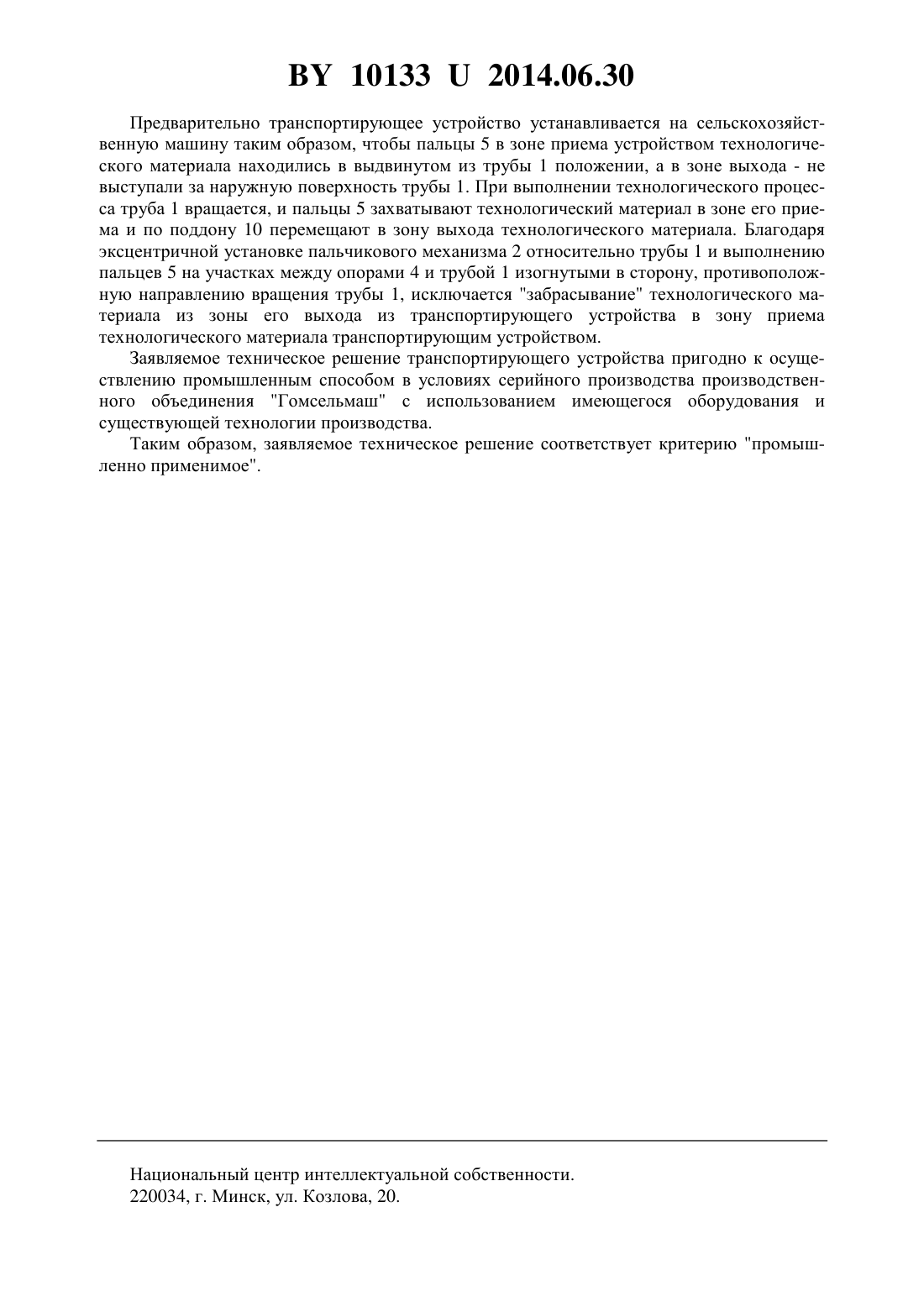

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Волков Иван Васильевич Захаренко Анатолий Владимирович Геращенко Святослав Александрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(57) 1. Транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы, отличающееся тем, что пальцы на участках между опорами и трубой выполнены изогнутыми в сторону, противоположную направлению вращения трубы. 2. Транспортирующее устройство по п. 1, отличающееся тем, что пальцы изогнуты под углом, примерно равным 15.(56) 1. Изаксон Х.И. Зерноуборочные комбайны Нива и Колос. - М. Колос, 1974. С. 36, рис. 30. 2. Патент Республики Беларусь 2837, 2006. 101332014.06.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных уборочных машин. Известно транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы 1. В данном устройстве пальцы выполнены прямыми, что не всегда исключает забрасывание технологического материала из зоны его выхода из транспортирующего устройства в зону приема технологического материала транспортирующим устройством. Наиболее близким техническим решением к предложенному является транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы 2. В указанном устройстве пальцы выполнены прямыми. При работе транспортирующего устройства, несмотря на то, что в зоне выхода технологического материала пальцы не выступают за пределы наружной поверхности трубы, при определенных условиях не исключается забрасывание технологического материала в зону приема технологического материала транспортирующим устройством, что дестабилизирует технологический процесс. Таким образом, нестабильность технологического процесса - основной недостаток данного транспортирующего устройства. Техническая задача, решаемая заявляемой полезной моделью, - стабилизация технологического процесса. Поставленная задача достигается тем, что в транспортирующем устройстве сельскохозяйственной машины, включающем корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы,пальцы на участках между опорами и трубой выполнены изогнутыми в сторону, противоположную направлению вращения трубы, при этом пальцы изогнуты под углом, примерно равным 15. Изложенная сущность заявляемой полезной модели поясняется фигурой, на которой изображен общий вид транспортирующего устройства. Транспортирующее устройство сельскохозяйственной машины включает в себя корпус (на фигуре не показан), установленную в корпусе с возможностью вращения трубу 1 и эксцентриковый пальчиковый механизм 2. Механизм 2 содержит связанную с рамой и размещенную внутри трубы 1 ось 3 с шарнирно установленными на ней опорами 4, а также пальцы 5, закрепленные в опорах 4. Пальцы 5 размещены в выполненных в стенках трубы отверстиях (на фигуре не обозначены) в подшипниках 6. Пальцы 5 на участках между опорами 4 и трубой 1 выполнены изогнутыми в сторону, противоположную направлению 7 вращения трубы 1. Пальцы 5 изогнуты под углом а, примерно равным 15. Направление подачи технологического материала к транспортирующему устройству обозначено стрелкой 8. Направление выхода технологического материала из транспортирующего устройства обозначено стрелкой 9. Транспортирующее устройство снабжено поддоном 10. Ось 3 может быть связана с рамой с возможностью регулировки ее положения внутри трубы 1 с последующей фиксацией. Транспортирующее устройство сельскохозяйственной машины работает следующим образом. 2 101332014.06.30 Предварительно транспортирующее устройство устанавливается на сельскохозяйственную машину таким образом, чтобы пальцы 5 в зоне приема устройством технологического материала находились в выдвинутом из трубы 1 положении, а в зоне выхода - не выступали за наружную поверхность трубы 1. При выполнении технологического процесса труба 1 вращается, и пальцы 5 захватывают технологический материал в зоне его приема и по поддону 10 перемещают в зону выхода технологического материала. Благодаря эксцентричной установке пальчикового механизма 2 относительно трубы 1 и выполнению пальцев 5 на участках между опорами 4 и трубой 1 изогнутыми в сторону, противоположную направлению вращения трубы 1, исключается забрасывание технологического материала из зоны его выхода из транспортирующего устройства в зону приема технологического материала транспортирующим устройством. Заявляемое техническое решение транспортирующего устройства пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
