Режущее устройство роторного типа сельскохозяйственной уборочной машины

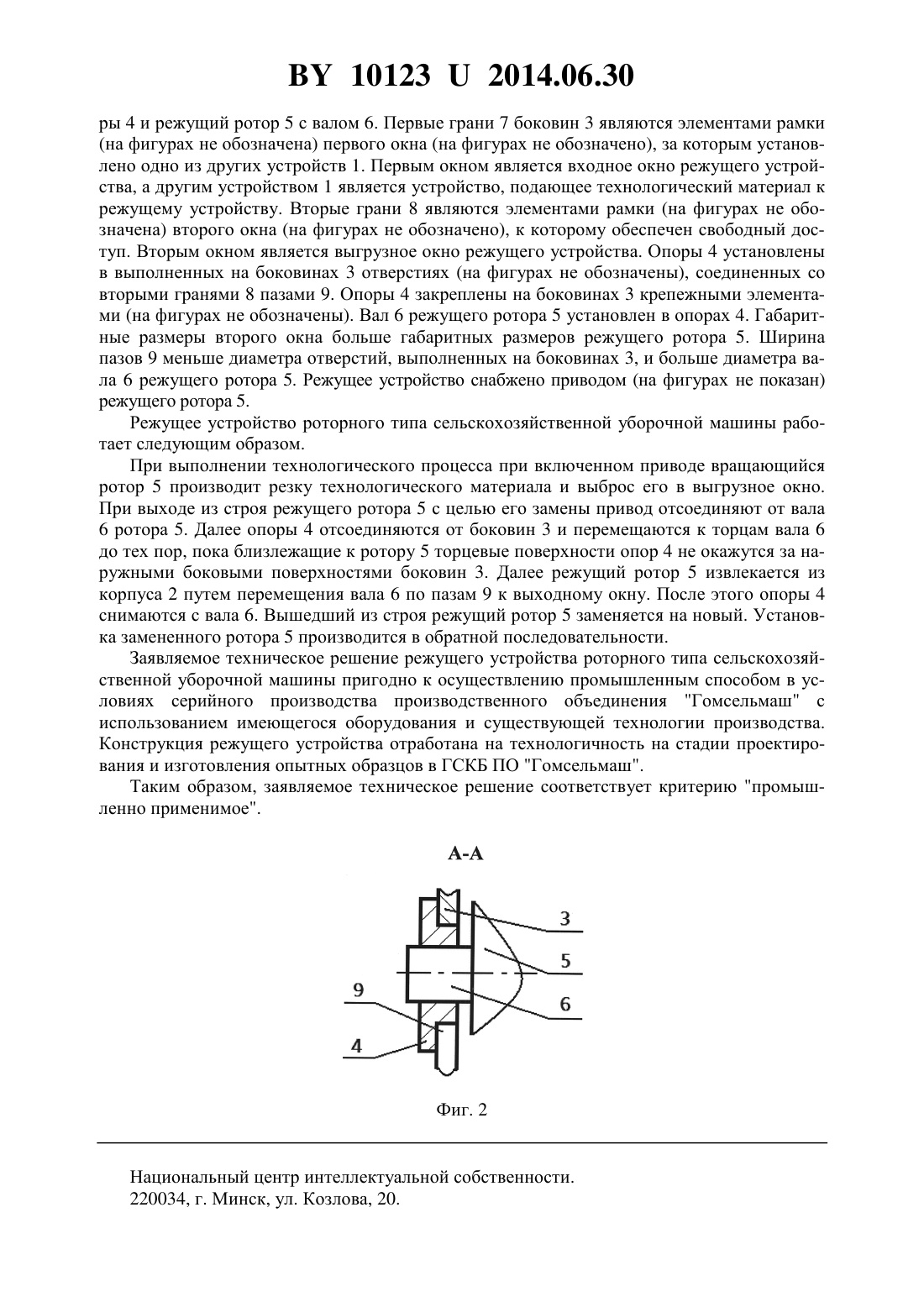

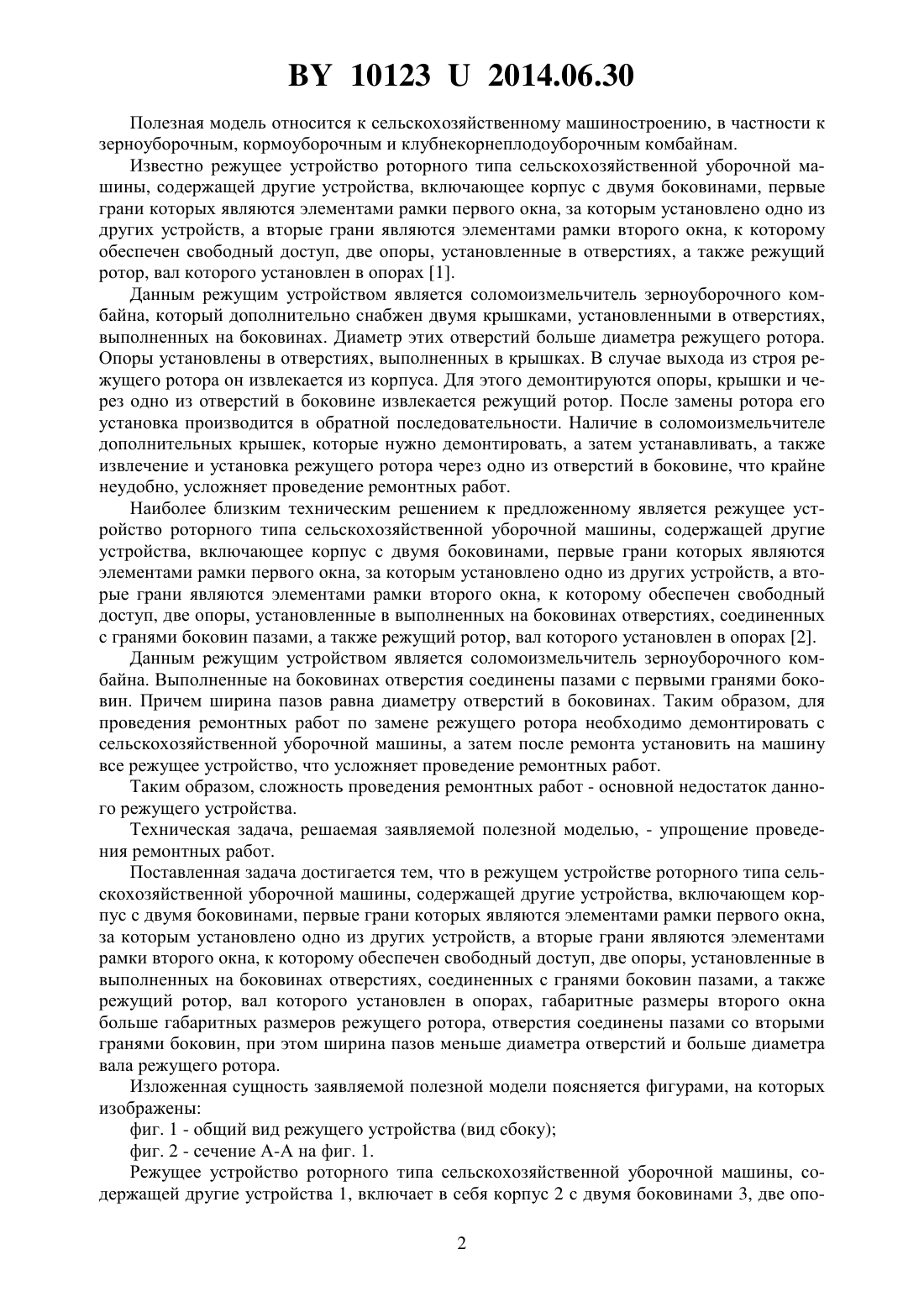

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩЕЕ УСТРОЙСТВО РОТОРНОГО ТИПА СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Федорович Сергей Александрович Садов Петр Петрович Чупрынин Юрий Вячеславович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(57) Режущее устройство роторного типа сельскохозяйственной уборочной машины, содержащей другие устройства, включающее корпус с двумя боковинами, первые грани которых являются элементами рамки первого окна, за которым установлено одно из других устройств, а вторые грани являются элементами рамки второго окна, к которому обеспечен свободный доступ, две опоры, установленные в выполненных на боковинах отверстиях, соединенных с гранями боковин пазами, а также режущий ротор, вал которого установлен в опорах, отличающееся тем, что габаритные размеры второго окна больше габаритных размеров режущего ротора, отверстия соединены пазами со вторыми гранями боковин, при этом ширина пазов меньше диаметра отверстий и больше диаметра вала режущего ротора.(56) 1. Комбайн зерноуборочный самоходный КЗС-1420 ПАЛЕССЕ 14. Инструкция по эксплуатации. ПО Гомсельмаш, 2012. - С. 24. 2. Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации КЗК-10-3-0000000 ИЭ. ПО Гомсельмаш, 2013. - С. 32. 101232014.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к зерноуборочным, кормоуборочным и клубнекорнеплодоуборочным комбайнам. Известно режущее устройство роторного типа сельскохозяйственной уборочной машины, содержащей другие устройства, включающее корпус с двумя боковинами, первые грани которых являются элементами рамки первого окна, за которым установлено одно из других устройств, а вторые грани являются элементами рамки второго окна, к которому обеспечен свободный доступ, две опоры, установленные в отверстиях, а также режущий ротор, вал которого установлен в опорах 1. Данным режущим устройством является соломоизмельчитель зерноуборочного комбайна, который дополнительно снабжен двумя крышками, установленными в отверстиях,выполненных на боковинах. Диаметр этих отверстий больше диаметра режущего ротора. Опоры установлены в отверстиях, выполненных в крышках. В случае выхода из строя режущего ротора он извлекается из корпуса. Для этого демонтируются опоры, крышки и через одно из отверстий в боковине извлекается режущий ротор. После замены ротора его установка производится в обратной последовательности. Наличие в соломоизмельчителе дополнительных крышек, которые нужно демонтировать, а затем устанавливать, а также извлечение и установка режущего ротора через одно из отверстий в боковине, что крайне неудобно, усложняет проведение ремонтных работ. Наиболее близким техническим решением к предложенному является режущее устройство роторного типа сельскохозяйственной уборочной машины, содержащей другие устройства, включающее корпус с двумя боковинами, первые грани которых являются элементами рамки первого окна, за которым установлено одно из других устройств, а вторые грани являются элементами рамки второго окна, к которому обеспечен свободный доступ, две опоры, установленные в выполненных на боковинах отверстиях, соединенных с гранями боковин пазами, а также режущий ротор, вал которого установлен в опорах 2. Данным режущим устройством является соломоизмельчитель зерноуборочного комбайна. Выполненные на боковинах отверстия соединены пазами с первыми гранями боковин. Причем ширина пазов равна диаметру отверстий в боковинах. Таким образом, для проведения ремонтных работ по замене режущего ротора необходимо демонтировать с сельскохозяйственной уборочной машины, а затем после ремонта установить на машину все режущее устройство, что усложняет проведение ремонтных работ. Таким образом, сложность проведения ремонтных работ - основной недостаток данного режущего устройства. Техническая задача, решаемая заявляемой полезной моделью, - упрощение проведения ремонтных работ. Поставленная задача достигается тем, что в режущем устройстве роторного типа сельскохозяйственной уборочной машины, содержащей другие устройства, включающем корпус с двумя боковинами, первые грани которых являются элементами рамки первого окна,за которым установлено одно из других устройств, а вторые грани являются элементами рамки второго окна, к которому обеспечен свободный доступ, две опоры, установленные в выполненных на боковинах отверстиях, соединенных с гранями боковин пазами, а также режущий ротор, вал которого установлен в опорах, габаритные размеры второго окна больше габаритных размеров режущего ротора, отверстия соединены пазами со вторыми гранями боковин, при этом ширина пазов меньше диаметра отверстий и больше диаметра вала режущего ротора. Изложенная сущность заявляемой полезной модели поясняется фигурами, на которых изображены фиг. 1 - общий вид режущего устройства (вид сбоку) фиг. 2 - сечение А-А на фиг. 1. Режущее устройство роторного типа сельскохозяйственной уборочной машины, содержащей другие устройства 1, включает в себя корпус 2 с двумя боковинами 3, две опо 2(на фигурах не обозначена) первого окна (на фигурах не обозначено), за которым установлено одно из других устройств 1. Первым окном является входное окно режущего устройства, а другим устройством 1 является устройство, подающее технологический материал к режущему устройству. Вторые грани 8 являются элементами рамки (на фигурах не обозначена) второго окна (на фигурах не обозначено), к которому обеспечен свободный доступ. Вторым окном является выгрузное окно режущего устройства. Опоры 4 установлены в выполненных на боковинах 3 отверстиях (на фигурах не обозначены), соединенных со вторыми гранями 8 пазами 9. Опоры 4 закреплены на боковинах 3 крепежными элементами (на фигурах не обозначены). Вал 6 режущего ротора 5 установлен в опорах 4. Габаритные размеры второго окна больше габаритных размеров режущего ротора 5. Ширина пазов 9 меньше диаметра отверстий, выполненных на боковинах 3, и больше диаметра вала 6 режущего ротора 5. Режущее устройство снабжено приводом (на фигурах не показан) режущего ротора 5. Режущее устройство роторного типа сельскохозяйственной уборочной машины работает следующим образом. При выполнении технологического процесса при включенном приводе вращающийся ротор 5 производит резку технологического материала и выброс его в выгрузное окно. При выходе из строя режущего ротора 5 с целью его замены привод отсоединяют от вала 6 ротора 5. Далее опоры 4 отсоединяются от боковин 3 и перемещаются к торцам вала 6 до тех пор, пока близлежащие к ротору 5 торцевые поверхности опор 4 не окажутся за наружными боковыми поверхностями боковин 3. Далее режущий ротор 5 извлекается из корпуса 2 путем перемещения вала 6 по пазам 9 к выходному окну. После этого опоры 4 снимаются с вала 6. Вышедший из строя режущий ротор 5 заменяется на новый. Установка замененного ротора 5 производится в обратной последовательности. Заявляемое техническое решение режущего устройства роторного типа сельскохозяйственной уборочной машины пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция режущего устройства отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
