Наконечник к ультразвуковому хирургическому аппарату “Лора-Дон” для разрушения матрикса биопленки

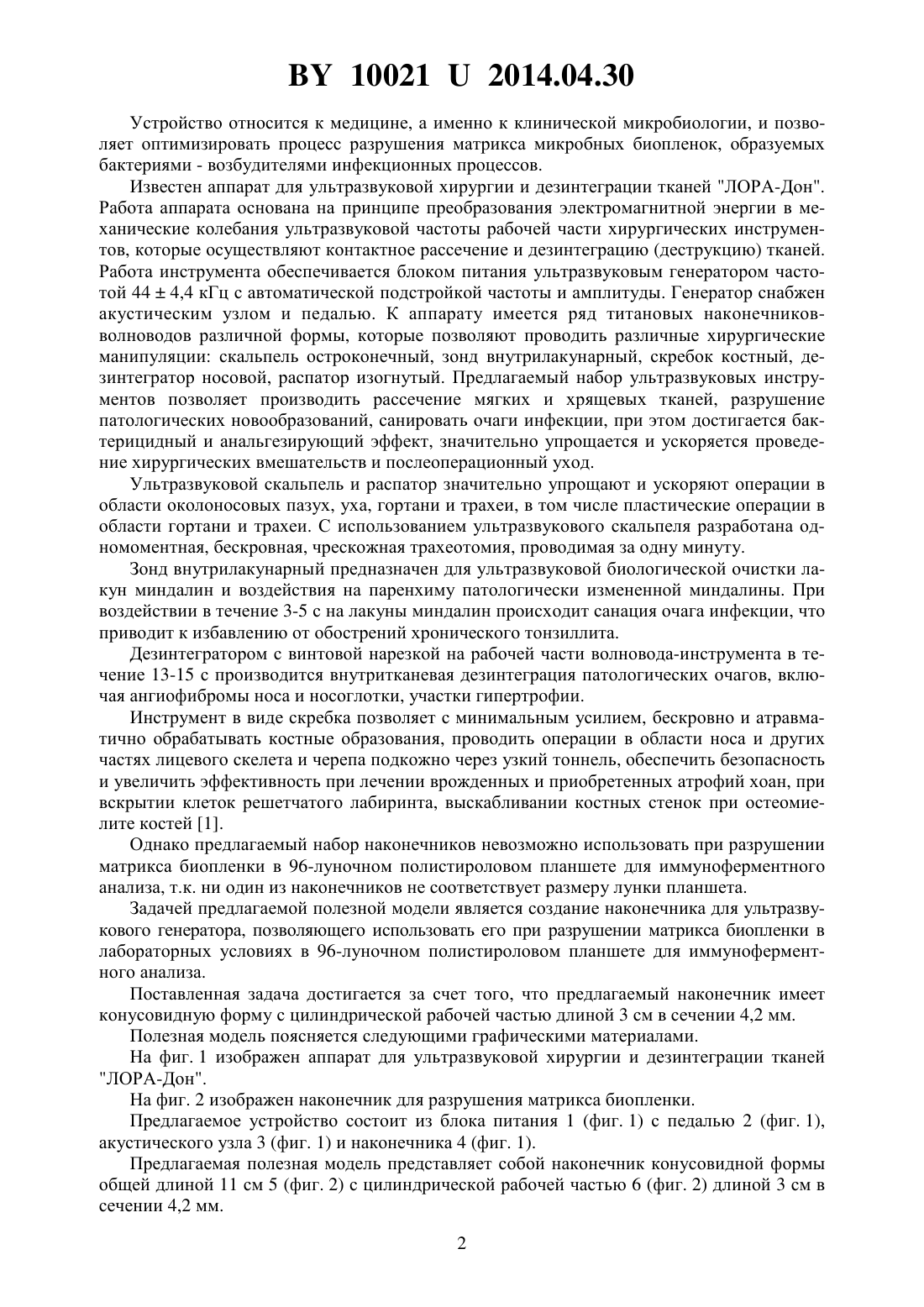

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАКОНЕЧНИК К УЛЬТРАЗВУКОВОМУ ХИРУРГИЧЕСКОМУ АППАРАТУ ЛОРА-ДОН ДЛЯ РАЗРУШЕНИЯ МАТРИКСА БИОПЛЕНКИ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Окулич Виталий Константинович Куницкий Владимир Сергеевич Кабанова Арина Александровна Плотников Филипп Викторович(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Наконечник к ультразвуковому хирургическому аппарату ЛОРА-Дон для разрушения матрикса биопленки, отличающийся тем, что имеет форму конуса с цилиндрической рабочей частью длиной 3 см в сечении 4,2 мм.(56) 1. Гюсан А.О. Наш опыт лечения полипозных риносинуситов // Успехи современного естествознания. - 2011. -11. - С. 76-77. 100212014.04.30 Устройство относится к медицине, а именно к клинической микробиологии, и позволяет оптимизировать процесс разрушения матрикса микробных биопленок, образуемых бактериями - возбудителями инфекционных процессов. Известен аппарат для ультразвуковой хирургии и дезинтеграции тканей ЛОРА-Дон. Работа аппарата основана на принципе преобразования электромагнитной энергии в механические колебания ультразвуковой частоты рабочей части хирургических инструментов, которые осуществляют контактное рассечение и дезинтеграцию (деструкцию) тканей. Работа инструмента обеспечивается блоком питания ультразвуковым генератором частотой 444,4 кГц с автоматической подстройкой частоты и амплитуды. Генератор снабжен акустическим узлом и педалью. К аппарату имеется ряд титановых наконечниковволноводов различной формы, которые позволяют проводить различные хирургические манипуляции скальпель остроконечный, зонд внутрилакунарный, скребок костный, дезинтегратор носовой, распатор изогнутый. Предлагаемый набор ультразвуковых инструментов позволяет производить рассечение мягких и хрящевых тканей, разрушение патологических новообразований, санировать очаги инфекции, при этом достигается бактерицидный и анальгезирующий эффект, значительно упрощается и ускоряется проведение хирургических вмешательств и послеоперационный уход. Ультразвуковой скальпель и распатор значительно упрощают и ускоряют операции в области околоносовых пазух, уха, гортани и трахеи, в том числе пластические операции в области гортани и трахеи. С использованием ультразвукового скальпеля разработана одномоментная, бескровная, чрескожная трахеотомия, проводимая за одну минуту. Зонд внутрилакунарный предназначен для ультразвуковой биологической очистки лакун миндалин и воздействия на паренхиму патологически измененной миндалины. При воздействии в течение 3-5 с на лакуны миндалин происходит санация очага инфекции, что приводит к избавлению от обострений хронического тонзиллита. Дезинтегратором с винтовой нарезкой на рабочей части волновода-инструмента в течение 13-15 с производится внутритканевая дезинтеграция патологических очагов, включая ангиофибромы носа и носоглотки, участки гипертрофии. Инструмент в виде скребка позволяет с минимальным усилием, бескровно и атравматично обрабатывать костные образования, проводить операции в области носа и других частях лицевого скелета и черепа подкожно через узкий тоннель, обеспечить безопасность и увеличить эффективность при лечении врожденных и приобретенных атрофий хоан, при вскрытии клеток решетчатого лабиринта, выскабливании костных стенок при остеомиелите костей 1. Однако предлагаемый набор наконечников невозможно использовать при разрушении матрикса биопленки в 96-луночном полистироловом планшете для иммуноферментного анализа, т.к. ни один из наконечников не соответствует размеру лунки планшета. Задачей предлагаемой полезной модели является создание наконечника для ультразвукового генератора, позволяющего использовать его при разрушении матрикса биопленки в лабораторных условиях в 96-луночном полистироловом планшете для иммуноферментного анализа. Поставленная задача достигается за счет того, что предлагаемый наконечник имеет конусовидную форму с цилиндрической рабочей частью длиной 3 см в сечении 4,2 мм. Полезная модель поясняется следующими графическими материалами. На фиг. 1 изображен аппарат для ультразвуковой хирургии и дезинтеграции тканей ЛОРА-Дон. На фиг. 2 изображен наконечник для разрушения матрикса биопленки. Предлагаемое устройство состоит из блока питания 1 (фиг. 1) с педалью 2 (фиг. 1),акустического узла 3 (фиг. 1) и наконечника 4 (фиг. 1). Предлагаемая полезная модель представляет собой наконечник конусовидной формы общей длиной 11 см 5 (фиг. 2) с цилиндрической рабочей частью 6 (фиг. 2) длиной 3 см в сечении 4,2 мм. 2 100212014.04.30 Устройство работает следующим образом. Наконечник 5 (фиг. 2) фиксируют к акустическому узлу 3 (фиг. 1) с помощью внутренней резьбы, обрабатывают этиловым спиртом с целью дезинфекции. Далее наконечник помещают в лунку 96-луночного планшета, в котором сформирована микробная биопленка. Включают аппарат в режимеоднократно на 30 с для разрушения матрикса биопленки. Наконечник извлекают, отсоединяют от генератора и обрабатывают дезинфектантом. Положительный эффект предлагаемой полезной модели состоит в том, что наконечник такой формы может быть использован в микробиологических лабораториях для разрушения матрикса биопленки в 96-луночном полистироловом планшете, который наиболее часто используется для формирования биопленки, и не требует длительных и трудоемких этапов изготовления. Применение предлагаемого устройства позволяет стандартизировать методику разрушения матрикса микробных биопленок, образуемых бактериямивозбудителями инфекционных процессов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
