Тренажер для конькобежца

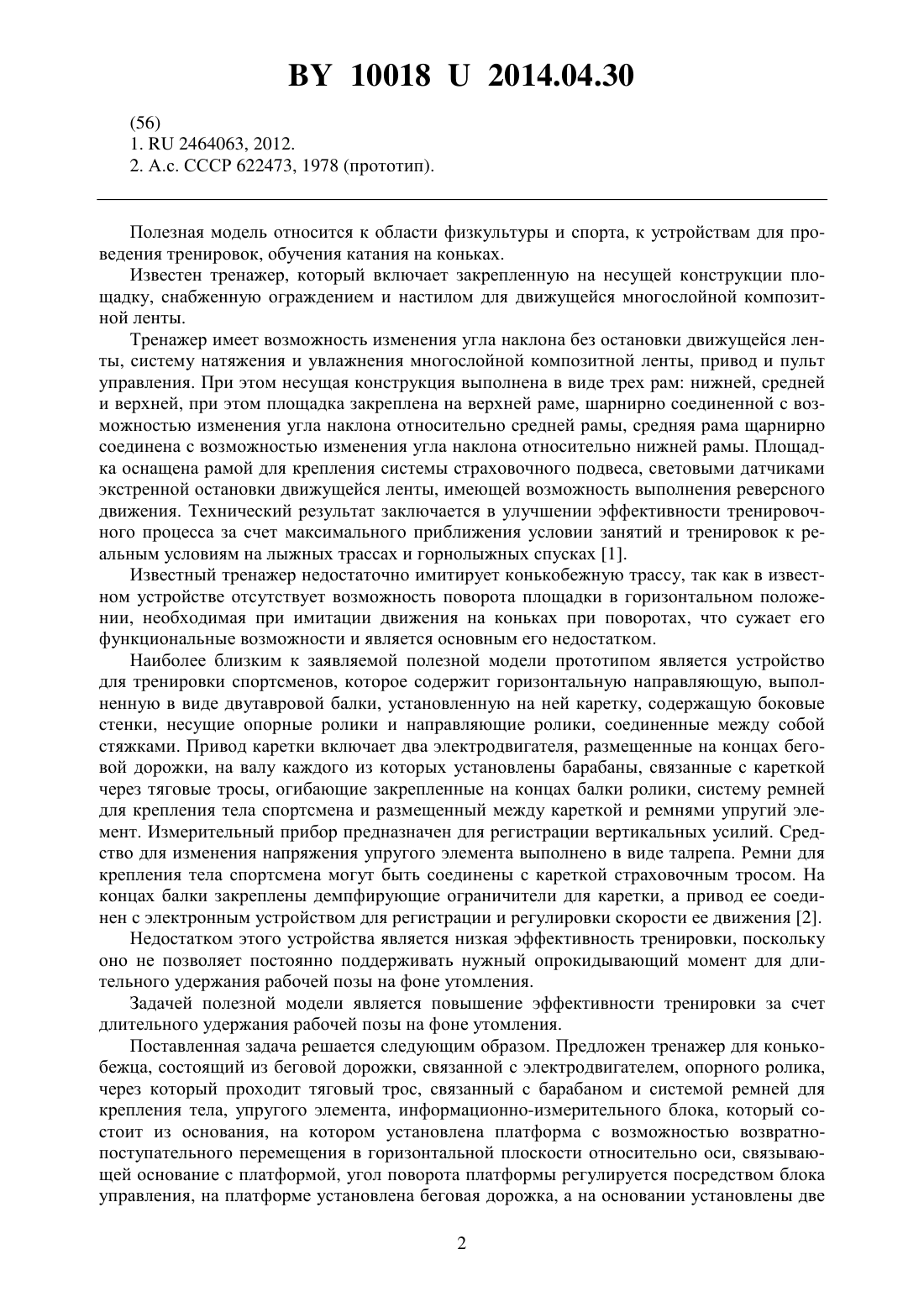

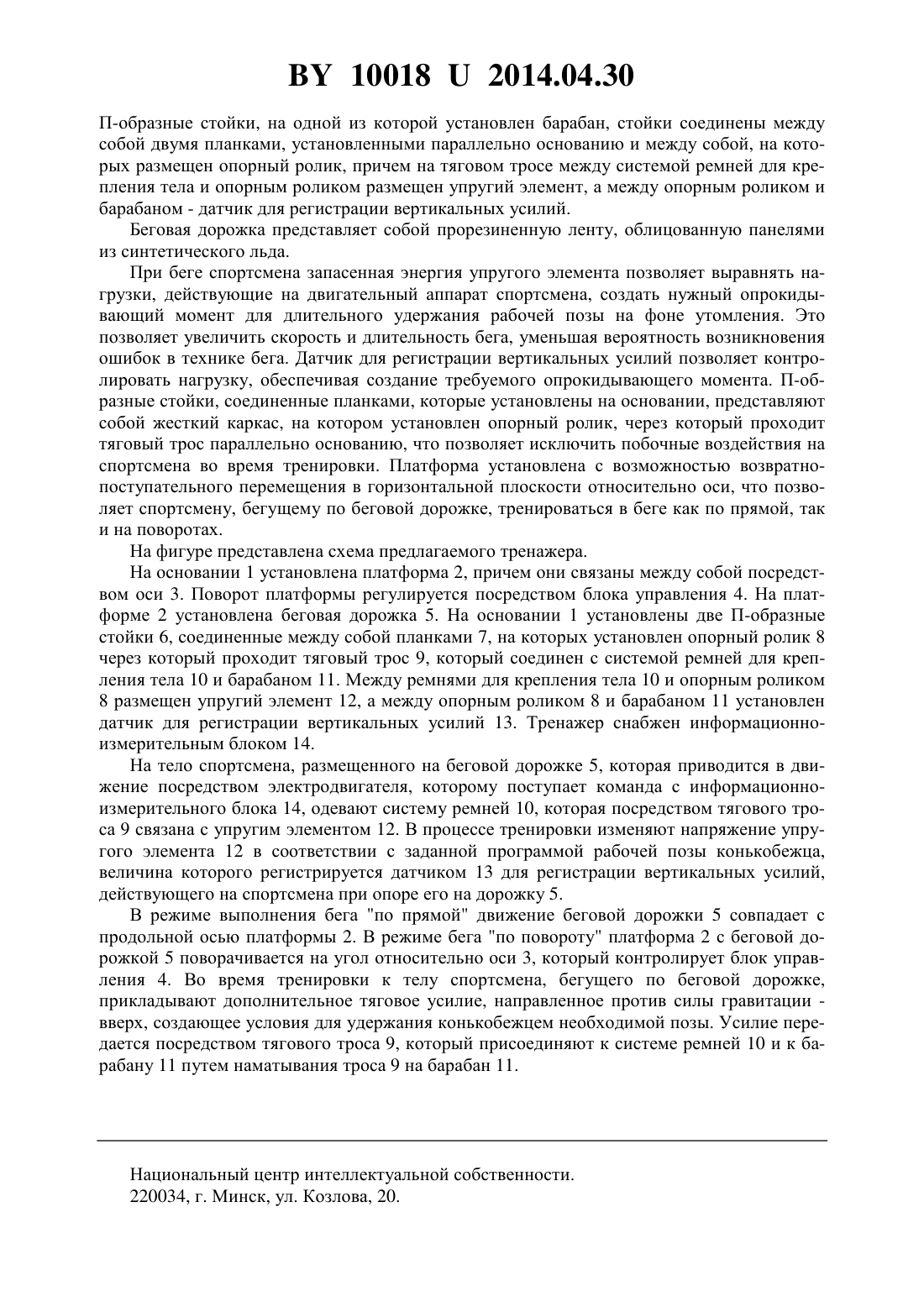

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Васюк Валерий Евстафьевич Зайцев Игорь Фролович Зайко Ольга Артуровна(72) Авторы Васюк Валерий Евстафьевич Зайцев Игорь Фролович Зайко Ольга Артуровна(73) Патентообладатели Васюк Валерий Евстафьевич Зайцев Игорь Фролович Зайко Ольга Артуровна(57) Тренажер для конькобежца, состоящий из беговой дорожки, связанной с электродвигателем, опорного ролика, через который проходит тяговый трос, связанный с барабаном и системой ремней для крепления тела, упругого элемента, информационно-измерительного блока, отличающийся тем, что состоит из основания, на котором установлена платформа с возможностью возвратно-поступательного перемещения в горизонтальной плоскости относительно оси, связывающей основание с платформой, угол поворота платформы регулируется посредством блока управления, на платформе установлена беговая дорожка, а на основании установлены две П-образные стойки, на одной из которой установлен барабан, стойки соединены между собой двумя планками, установленными параллельно основанию и между собой, на которых размещен опорный ролик, причем на тяговом тросе между системой ремней для крепления тела и опорным роликом размещен упругий элемент, а между опорным роликом и барабаном - датчик для регистрации вертикальных усилий.(56) 1.2464063, 2012. 2. А.с. СССР 622473, 1978 (прототип). Полезная модель относится к области физкультуры и спорта, к устройствам для проведения тренировок, обучения катания на коньках. Известен тренажер, который включает закрепленную на несущей конструкции площадку, снабженную ограждением и настилом для движущейся многослойной композитной ленты. Тренажер имеет возможность изменения угла наклона без остановки движущейся ленты, систему натяжения и увлажнения многослойной композитной ленты, привод и пульт управления. При этом несущая конструкция выполнена в виде трех рам нижней, средней и верхней, при этом площадка закреплена на верхней раме, шарнирно соединенной с возможностью изменения угла наклона относительно средней рамы, средняя рама щарнирно соединена с возможностью изменения угла наклона относительно нижней рамы. Площадка оснащена рамой для крепления системы страховочного подвеса, световыми датчиками экстренной остановки движущейся ленты, имеющей возможность выполнения реверсного движения. Технический результат заключается в улучшении эффективности тренировочного процесса за счет максимального приближения условии занятий и тренировок к реальным условиям на лыжных трассах и горнолыжных спусках 1. Известный тренажер недостаточно имитирует конькобежную трассу, так как в известном устройстве отсутствует возможность поворота площадки в горизонтальном положении, необходимая при имитации движения на коньках при поворотах, что сужает его функциональные возможности и является основным его недостатком. Наиболее близким к заявляемой полезной модели прототипом является устройство для тренировки спортсменов, которое содержит горизонтальную направляющую, выполненную в виде двутавровой балки, установленную на ней каретку, содержащую боковые стенки, несущие опорные ролики и направляющие ролики, соединенные между собой стяжками. Привод каретки включает два электродвигателя, размещенные на концах беговой дорожки, на валу каждого из которых установлены барабаны, связанные с кареткой через тяговые тросы, огибающие закрепленные на концах балки ролики, систему ремней для крепления тела спортсмена и размещенный между кареткой и ремнями упругий элемент. Измерительный прибор предназначен для регистрации вертикальных усилий. Средство для изменения напряжения упругого элемента выполнено в виде талрепа. Ремни для крепления тела спортсмена могут быть соединены с кареткой страховочным тросом. На концах балки закреплены демпфирующие ограничители для каретки, а привод ее соединен с электронным устройством для регистрации и регулировки скорости ее движения 2. Недостатком этого устройства является низкая эффективность тренировки, поскольку оно не позволяет постоянно поддерживать нужный опрокидывающий момент для длительного удержания рабочей позы на фоне утомления. Задачей полезной модели является повышение эффективности тренировки за счет длительного удержания рабочей позы на фоне утомления. Поставленная задача решается следующим образом. Предложен тренажер для конькобежца, состоящий из беговой дорожки, связанной с электродвигателем, опорного ролика,через который проходит тяговый трос, связанный с барабаном и системой ремней для крепления тела, упругого элемента, информационно-измерительного блока, который состоит из основания, на котором установлена платформа с возможностью возвратнопоступательного перемещения в горизонтальной плоскости относительно оси, связывающей основание с платформой, угол поворота платформы регулируется посредством блока управления, на платформе установлена беговая дорожка, а на основании установлены две 2 100182014.04.30 П-образные стойки, на одной из которой установлен барабан, стойки соединены между собой двумя планками, установленными параллельно основанию и между собой, на которых размещен опорный ролик, причем на тяговом тросе между системой ремней для крепления тела и опорным роликом размещен упругий элемент, а между опорным роликом и барабаном - датчик для регистрации вертикальных усилий. Беговая дорожка представляет собой прорезиненную ленту, облицованную панелями из синтетического льда. При беге спортсмена запасенная энергия упругого элемента позволяет выравнять нагрузки, действующие на двигательный аппарат спортсмена, создать нужный опрокидывающий момент для длительного удержания рабочей позы на фоне утомления. Это позволяет увеличить скорость и длительность бега, уменьшая вероятность возникновения ошибок в технике бега. Датчик для регистрации вертикальных усилий позволяет контролировать нагрузку, обеспечивая создание требуемого опрокидывающего момента. П-образные стойки, соединенные планками, которые установлены на основании, представляют собой жесткий каркас, на котором установлен опорный ролик, через который проходит тяговый трос параллельно основанию, что позволяет исключить побочные воздействия на спортсмена во время тренировки. Платформа установлена с возможностью возвратнопоступательного перемещения в горизонтальной плоскости относительно оси, что позволяет спортсмену, бегущему по беговой дорожке, тренироваться в беге как по прямой, так и на поворотах. На фигуре представлена схема предлагаемого тренажера. На основании 1 установлена платформа 2, причем они связаны между собой посредством оси 3. Поворот платформы регулируется посредством блока управления 4. На платформе 2 установлена беговая дорожка 5. На основании 1 установлены две П-образные стойки 6, соединенные между собой планками 7, на которых установлен опорный ролик 8 через который проходит тяговый трос 9, который соединен с системой ремней для крепления тела 10 и барабаном 11. Между ремнями для крепления тела 10 и опорным роликом 8 размещен упругий элемент 12, а между опорным роликом 8 и барабаном 11 установлен датчик для регистрации вертикальных усилий 13. Тренажер снабжен информационноизмерительным блоком 14. На тело спортсмена, размещенного на беговой дорожке 5, которая приводится в движение посредством электродвигателя, которому поступает команда с информационноизмерительного блока 14, одевают систему ремней 10, которая посредством тягового троса 9 связана с упругим элементом 12. В процессе тренировки изменяют напряжение упругого элемента 12 в соответствии с заданной программой рабочей позы конькобежца,величина которого регистрируется датчиком 13 для регистрации вертикальных усилий,действующего на спортсмена при опоре его на дорожку 5. В режиме выполнения бега по прямой движение беговой дорожки 5 совпадает с продольной осью платформы 2. В режиме бега по повороту платформа 2 с беговой дорожкой 5 поворачивается на угол относительно оси 3, который контролирует блок управления 4. Во время тренировки к телу спортсмена, бегущего по беговой дорожке,прикладывают дополнительное тяговое усилие, направленное против силы гравитации вверх, создающее условия для удержания конькобежцем необходимой позы. Усилие передается посредством тягового троса 9, который присоединяют к системе ремней 10 и к барабану 11 путем наматывания троса 9 на барабан 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
