Тренажер управления кордовыми моделями летательных аппаратов

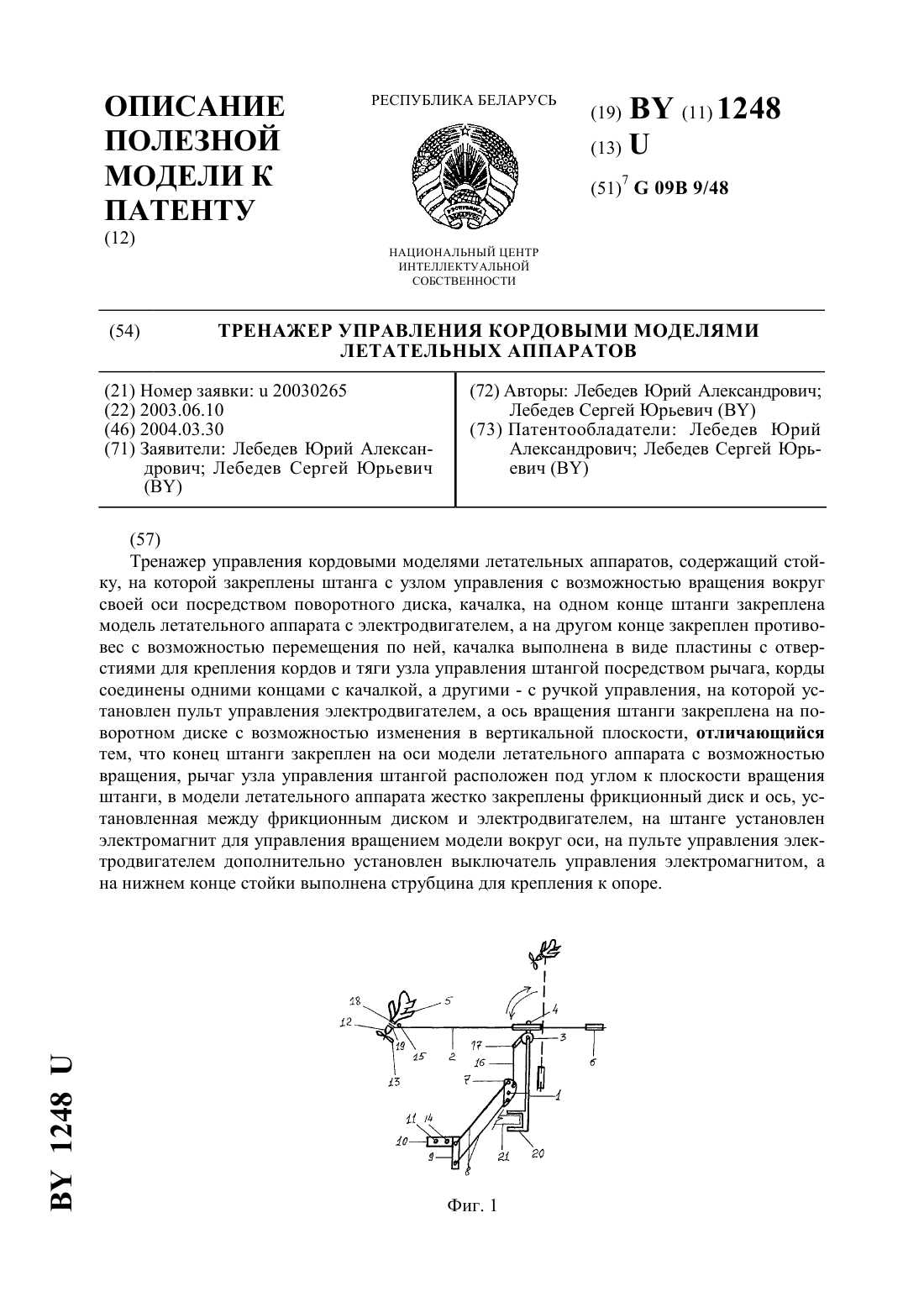

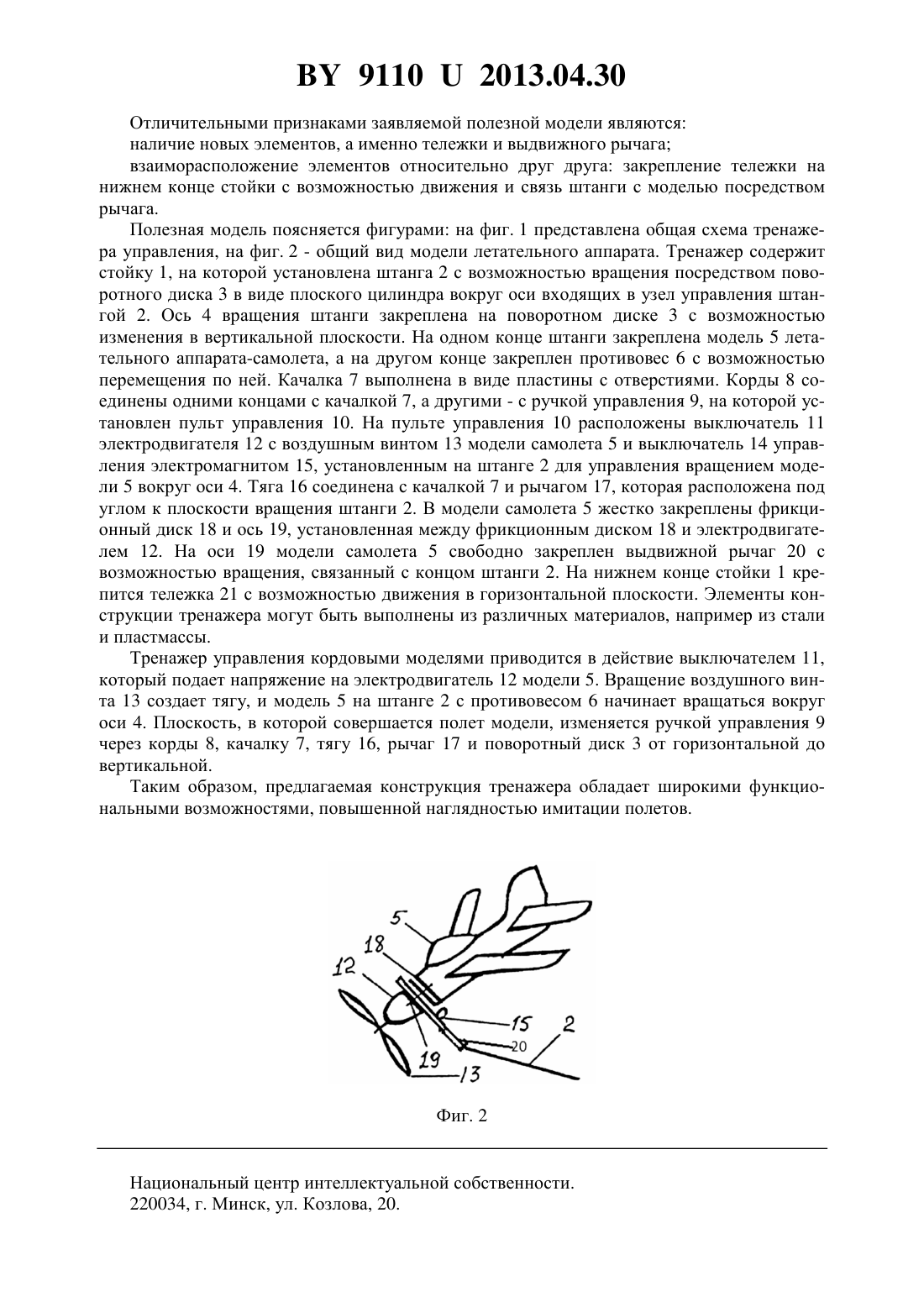

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕНАЖЕР УПРАВЛЕНИЯ КОРДОВЫМИ МОДЕЛЯМИ ЛЕТАТЕЛЬНЫХ АППАРАТОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Грянкина Инна Михайловна Цема Евгений Андреевич Лебедев Юрий Александрович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Тренажер управления кордовыми моделями летательных аппаратов, содержащий стойку, на которой закреплены штанга с узлом управления с возможностью вращения вокруг своей оси посредством поворотного диска, качалка, один конец штанги связан с моделью летательного аппарата с электродвигателем, а на другом конце закреплен противовес с возможностью перемещения по ней, качалка выполнена в виде пластины с отверстиями для крепления кордов и тяги узла управления штангой посредством рычага, расположенного под углом к плоскости вращения штанги, корды соединены одними концами с качалкой, а другими - с ручкой управления, на которой установлен пульт управления электродвигателем, а ось вращения штанги закреплена на поворотном диске с возможностью изменения в вертикальной плоскости, а также жестко закрепленные фрикционный диск и ось, установленная между фрикционным диском и электродвигателем, на штанге установлен электромагнит для управления вращением модели вокруг оси, на пульте управления электродвигателем дополнительно установлен выключатель управления электромагнитом,отличающийся тем, что модель летательного аппарата связана со штангой посредством выдвижного рычага, имеющего возможность вращения, а на нижнем конце стойки закреплена тележка с возможностью движения в горизонтальной плоскости.(56) 1. Марьин В. Пилотаж на столе // Юный техник. - 1989. -8. - С. 68. 2. Патент РБ 1248, МПК 09 9/48, 2004 (прототип). Полезная модель относится к области средств обучения - к тренажерам для обучения управлению транспортными средствами, в частности кордовыми моделями летательных аппаратов. Тренажер может использоваться как наглядное и тренировочное средство для обучения управлением пилотажными моделями самолетов и других летательных аппаратов. Известен тренажер управления кордовыми моделями летательных аппаратов 1, который является настольной обучающей игрой, позволяющей имитировать полет модели. Известный тренажер содержит стойку, на которой закреплена штанга с узлом управления с возможностью вращения вокруг своей оси. На одном конце штанги закреплена модель летательного аппарата с электродвигателем, а на другом конце закреплен противовес с возможностью перемещения по ней. Качалка выполнена в виде пластины с отверстиями для крепления кордов и тяги узла управления штангой посредством рычага. Корды соединены одними концами с качалкой, а другими - с ручкой управления. Недостатками известной конструкции тренажера является невозможность имитации полета модели, выполняющей фигуры высшего пилотажа. Кроме того, выполненное из дерева основание тренажера усложняет конструкцию и приводит к перерасходу материалов. Наиболее близким к заявляемому являются тренажер управления кордовыми моделями летательных аппаратов 2. Известный тренажер содержит стойку, на которой закреплена штанга с узлом управления с возможностью вращения вокруг своей оси и качалка. На одном конце штанги закреплена модель летательного аппарата с электродвигателем, а на другом конце закреплен противовес с возможностью перемещения по ней. Качалка выполнена в виде пластины с отверстиями для крепления кордов и тяги узла управления штангой посредством рычага. Корды соединены одними концами с качалкой, а другими с ручкой управления, на которой установлен пульт управления электродвигателем, а ось вращения штанги закреплена на поворотном диске с возможностью изменения в вертикальной плоскости. Недостатком известной конструкции является невысокая наглядность имитации полетов кордовыми моделями летательных аппаратов из-за ограниченных функциональных возможностей, отсутствие возможностей исполнения фигур высшего пилотажа, например мертвая петля, бочка. Уменьшение функциональных возможностей тренажера связано с тем, что он не может совершать движения в горизонтальной плоскости и под углом. Задачей полезной модели является расширение функциональных возможностей тренажера, повышение наглядности имитации полетов. Поставленная задача достигается тем, что тренажер управления кордовыми моделями летательных аппаратов содержит стойку, на которой закреплены штанга с узлом управления с возможностью вращения вокруг своей оси посредством поворотного диска, качалка,один конец штанги связан с моделью летательного аппарата с электродвигателем, а на другом конце закреплен противовес с возможностью перемещения по ней. Качалка выполнена в виде пластины с отверстиями для крепления кордов и тяги узла управления штангой посредством рычага, расположенного под углом к плоскости вращения штанги. Корды соединены одними концами с качалкой, а другими - с ручкой управления, на которой установлен пульт управления электродвигателем. В отличие от прототипа модель летательного аппарата связана со штангой посредством выдвижного рычага, имеющего возможность вращения. На нижнем конце стойки закреплена тележка с возможностью движения в горизонтальной плоскости. 2 91102013.04.30 Отличительными признаками заявляемой полезной модели являются наличие новых элементов, а именно тележки и выдвижного рычага взаиморасположение элементов относительно друг друга закрепление тележки на нижнем конце стойки с возможностью движения и связь штанги с моделью посредством рычага. Полезная модель поясняется фигурами на фиг. 1 представлена общая схема тренажера управления, на фиг. 2 - общий вид модели летательного аппарата. Тренажер содержит стойку 1, на которой установлена штанга 2 с возможностью вращения посредством поворотного диска 3 в виде плоского цилиндра вокруг оси входящих в узел управления штангой 2. Ось 4 вращения штанги закреплена на поворотном диске 3 с возможностью изменения в вертикальной плоскости. На одном конце штанги закреплена модель 5 летательного аппарата-самолета, а на другом конце закреплен противовес 6 с возможностью перемещения по ней. Качалка 7 выполненав виде пластины с отверстиями. Корды 8 соединены одними концами с качалкой 7, а другими - с ручкой управления 9, на которой установлен пульт управления 10. На пульте управления 10 расположены выключатель 11 электродвигателя 12 с воздушным винтом 13 модели самолета 5 и выключатель 14 управления электромагнитом 15, установленным на штанге 2 для управления вращением модели 5 вокруг оси 4. Тяга 16 соединена с качалкой 7 и рычагом 17, которая расположена под углом к плоскости вращения штанги 2. В модели самолета 5 жестко закреплены фрикционный диск 18 и ось 19, установленная между фрикционным диском 18 и электродвигателем 12. На оси 19 модели самолета 5 свободно закреплен выдвижной рычаг 20 с возможностью вращения, связанный с концом штанги 2. На нижнем конце стойки 1 крепится тележка 21 с возможностью движения в горизонтальной плоскости. Элементы конструкции тренажера могут быть выполнены из различных материалов, например из стали и пластмассы. Тренажер управления кордовыми моделями приводится в действие выключателем 11,который подает напряжение на электродвигатель 12 модели 5. Вращение воздушного винта 13 создает тягу, и модель 5 на штанге 2 с противовесом 6 начинает вращаться вокруг оси 4. Плоскость, в которой совершается полет модели, изменяется ручкой управления 9 через корды 8, качалку 7, тягу 16, рычаг 17 и поворотный диск 3 от горизонтальной до вертикальной. Таким образом, предлагаемая конструкция тренажера обладает широкими функциональными возможностями, повышенной наглядностью имитации полетов. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
