Фильтр-влагомаслоотделитель

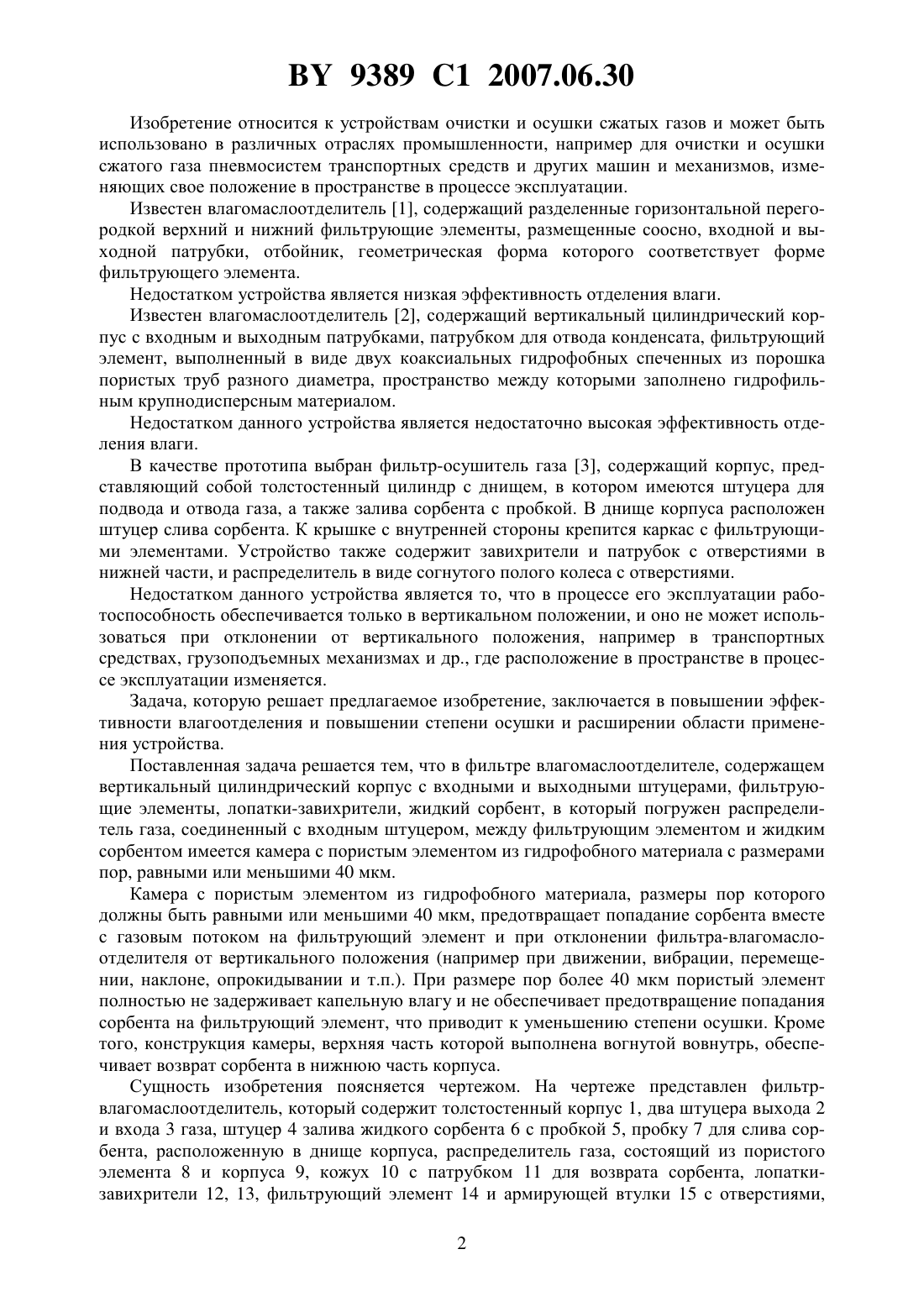

(51)701 46/00, 46/24 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Пилиневич Леонид Петрович Савич Вадим Викторович Тарайкович Александр Михайлович Тумилович Мирослав Викторович Рак Анатолий Леонидович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Фильтр-влагомаслоотделитель, включающий вертикальный цилиндрический корпус с входным и выходным штуцерами, фильтрующий элемент, лопатки-завихрители, жидкий сорбент, распределитель газа, соединенный с входным штуцером, отличающийся тем,что снабжен камерой с пористым элементом из гидрофобного материала, расположенной между фильтрующим элементом и жидким сорбентом, при этом гидрофобный материал имеет размер пор, не превышающий 40 мкм. 9389 1 2007.06.30 Изобретение относится к устройствам очистки и осушки сжатых газов и может быть использовано в различных отраслях промышленности, например для очистки и осушки сжатого газа пневмосистем транспортных средств и других машин и механизмов, изменяющих свое положение в пространстве в процессе эксплуатации. Известен влагомаслоотделитель 1, содержащий разделенные горизонтальной перегородкой верхний и нижний фильтрующие элементы, размещенные соосно, входной и выходной патрубки, отбойник, геометрическая форма которого соответствует форме фильтрующего элемента. Недостатком устройства является низкая эффективность отделения влаги. Известен влагомаслоотделитель 2, содержащий вертикальный цилиндрический корпус с входным и выходным патрубками, патрубком для отвода конденсата, фильтрующий элемент, выполненный в виде двух коаксиальных гидрофобных спеченных из порошка пористых труб разного диаметра, пространство между которыми заполнено гидрофильным крупнодисперсным материалом. Недостатком данного устройства является недостаточно высокая эффективность отделения влаги. В качестве прототипа выбран фильтр-осушитель газа 3, содержащий корпус, представляющий собой толстостенный цилиндр с днищем, в котором имеются штуцера для подвода и отвода газа, а также залива сорбента с пробкой. В днище корпуса расположен штуцер слива сорбента. К крышке с внутренней стороны крепится каркас с фильтрующими элементами. Устройство также содержит завихрители и патрубок с отверстиями в нижней части, и распределитель в виде согнутого полого колеса с отверстиями. Недостатком данного устройства является то, что в процессе его эксплуатации работоспособность обеспечивается только в вертикальном положении, и оно не может использоваться при отклонении от вертикального положения, например в транспортных средствах, грузоподъемных механизмах и др., где расположение в пространстве в процессе эксплуатации изменяется. Задача, которую решает предлагаемое изобретение, заключается в повышении эффективности влагоотделения и повышении степени осушки и расширении области применения устройства. Поставленная задача решается тем, что в фильтре влагомаслоотделителе, содержащем вертикальный цилиндрический корпус с входными и выходными штуцерами, фильтрующие элементы, лопатки-завихрители, жидкий сорбент, в который погружен распределитель газа, соединенный с входным штуцером, между фильтрующим элементом и жидким сорбентом имеется камера с пористым элементом из гидрофобного материала с размерами пор, равными или меньшими 40 мкм. Камера с пористым элементом из гидрофобного материала, размеры пор которого должны быть равными или меньшими 40 мкм, предотвращает попадание сорбента вместе с газовым потоком на фильтрующий элемент и при отклонении фильтра-влагомаслоотделителя от вертикального положения (например при движении, вибрации, перемещении, наклоне, опрокидывании и т.п.). При размере пор более 40 мкм пористый элемент полностью не задерживает капельную влагу и не обеспечивает предотвращение попадания сорбента на фильтрующий элемент, что приводит к уменьшению степени осушки. Кроме того, конструкция камеры, верхняя часть которой выполнена вогнутой вовнутрь, обеспечивает возврат сорбента в нижнюю часть корпуса. Сущность изобретения поясняется чертежом. На чертеже представлен фильтрвлагомаслоотделитель, который содержит толстостенный корпус 1, два штуцера выхода 2 и входа 3 газа, штуцер 4 залива жидкого сорбента 6 с пробкой 5, пробку 7 для слива сорбента, расположенную в днище корпуса, распределитель газа, состоящий из пористого элемента 8 и корпуса 9, кожух 10 с патрубком 11 для возврата сорбента, лопаткизавихрители 12, 13, фильтрующий элемент 14 и армирующей втулки 15 с отверстиями,2 9389 1 2007.06.30 крышку 16 с уплотнительными кольцами 17, 18. Входной патрубок 3 содержит проточки и выступы для крепления распределителя газа, фильтрующих элементов, камеры 19 с пористым элементом 20 из гидрофобного материала и крепится прижимной гайкой 21 к крышке корпуса 16. Крышка 16 крепится к корпусу при помощи болтов 22с гайками 23. Фильтр-влагомаслоотделитель работает следующим образом. Загрязненный газ с влагой и механическими примесями через штуцер 3 попадает внутрь корпуса 1 через пористый элемент распределителя 8 в жидкий сорбент 6 (спирт, этилен-гликоль и другие жидкости, способные растворяться в воде). Проходя через пористый элемент 8, газ барботирует и, взаимодействия с сорбентом 6, отдает ему влагу и часть загрязнений, затем газ и захваченный им сорбент поднимается вверх и проходит через пористый гидрофобный элемент 20, где происходит отделение сорбента в виде капель. Затем, проходя через лопатки завихрителей 12 и 13, приобретает окружную скорость, разделяется на газ и сорбент и, проходя через фильтрующий элемент 14, полностью очищается от механических примесей, остатков сорбента, и поступает к потребителю через штуцер 2. Слив отработанного сорбента осуществляется через днище корпуса с пробкой 7. Применение фильтра-влагомаслоотделителя приведенной конструкции позволяет достигнуть высокой степени осушки. Наличие камеры 19 с пористым гидрофобным элементом предотвращает попадание сорбента на фильтрующий элемент при отклонении влагомаслоотделителя от вертикального положения, что обеспечивает высокую степень осушки в нестационарных условиях работы влагомаслоотделителя. Источники информации 1.20336696 С 1, МПК 701 46/24, 1995. 2.3902 С 1, МПК 7 В 01 46/24, 2001. 3. Паспорт, техническое описание и инструкция по эксплуатации 9805.00.000 ПС. ГПУ Шебелинкагаздобыча, пос. Андреевка, 1999. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
