Форма для изготовления изделий из пенопласта

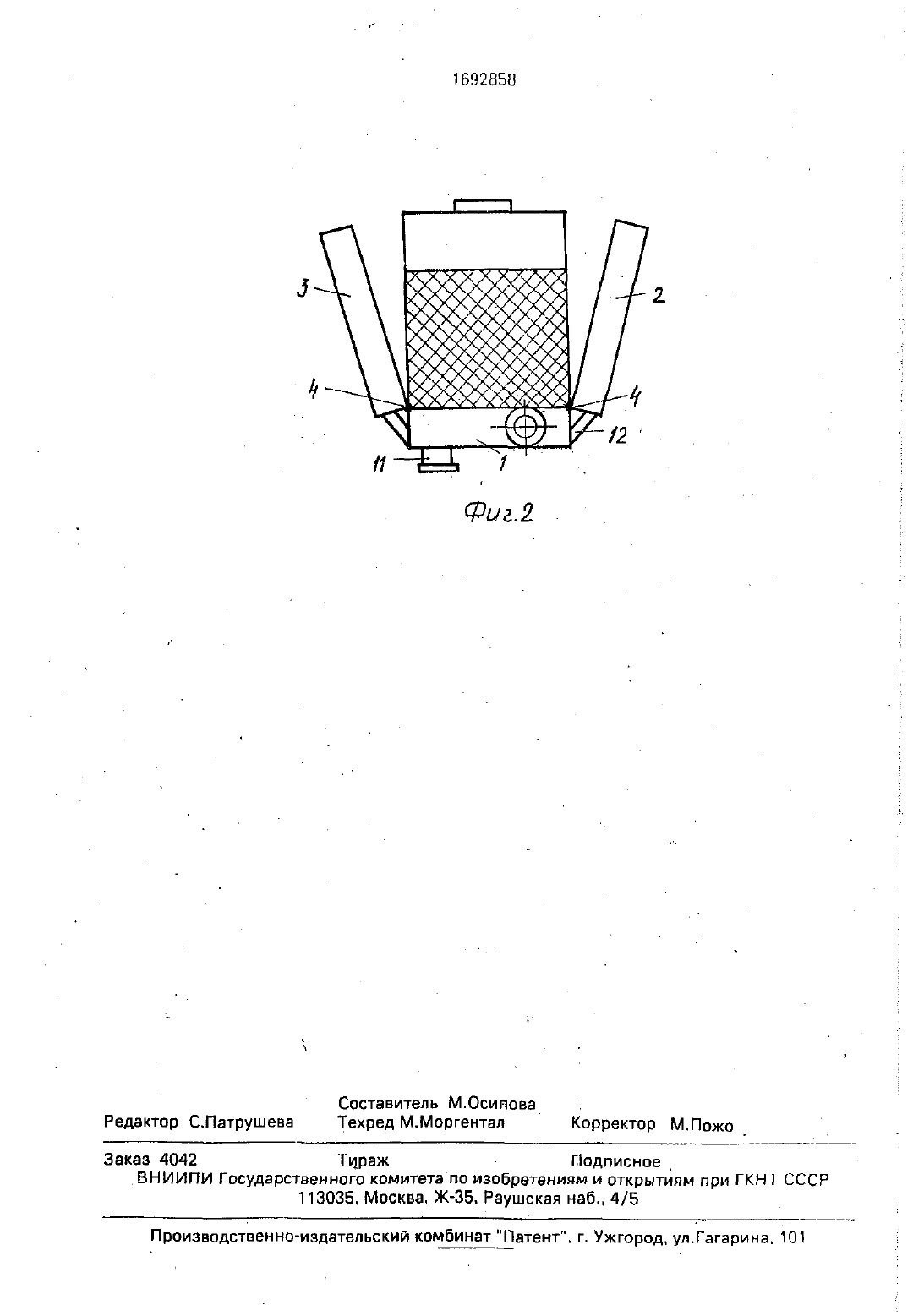

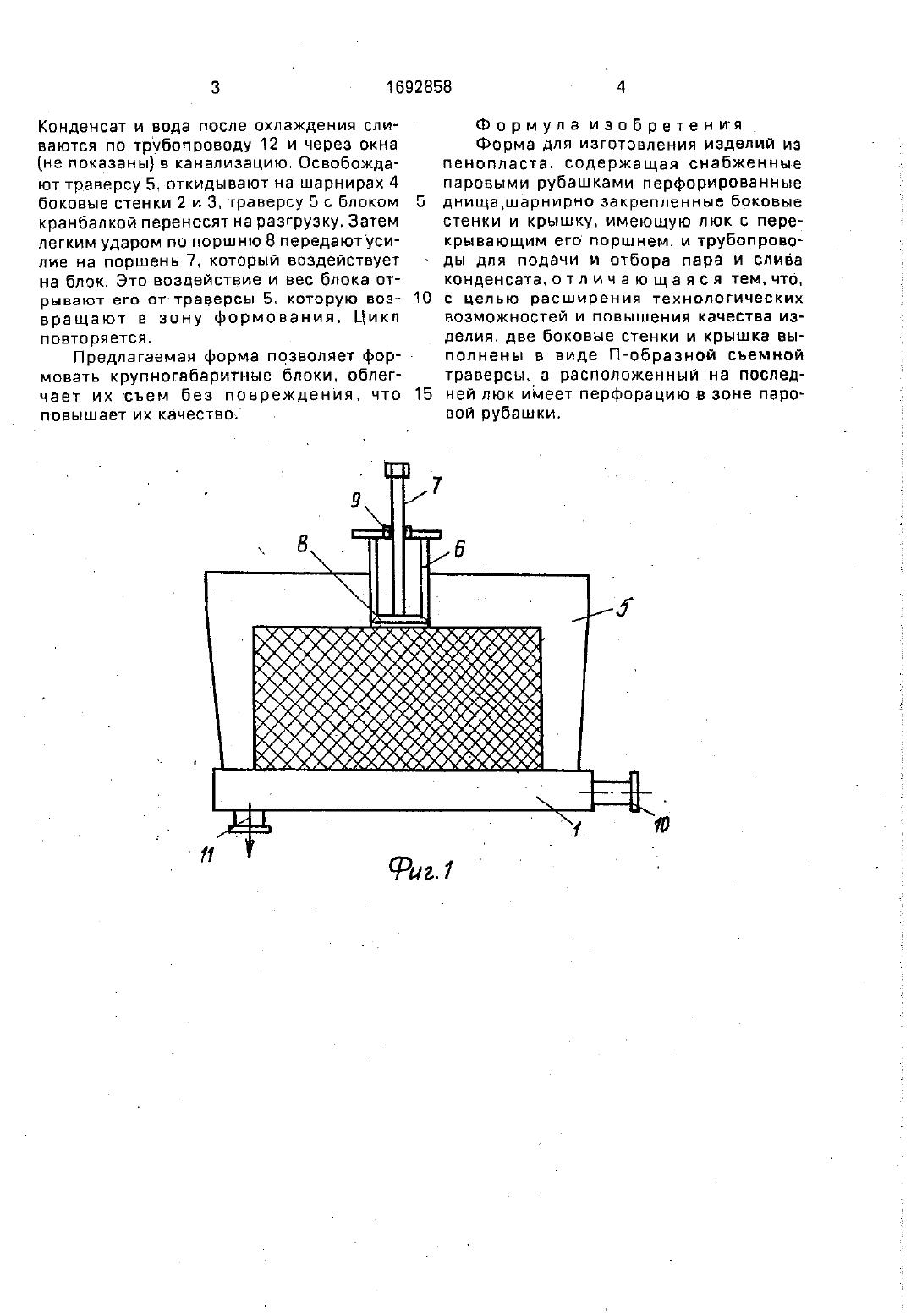

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННЫЙ комитет по изоврвтвниям и открытиям при гкнт СССРК АВТО РС КО МУ СВИДЕТЕЛЬСТВУ(71) Минский научно-исследовательский институт строительных материалов . 4(54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ПЕНОПЛАСТ/ХИзобретение относится к оборудова н ниюдля изготовления изделий из пенопла ста. а именно к формам для получения крупногабаритных блоков. для использова НИЯ ИХ В. КЕЧВСТВЕ ТЭПДОИЗОЛЯЦИИ.Цель изобретения расширение технологических возможностей и повышение качества изделий.На фиг.1 и 2 показана форма, вид спере ди и сбоку. в в Форма для изготовления изделий из пенопласта содержит снабженные паровымирубашками перфорированные днища 1 и от-.кидные боковые стенки 2 и 3. соединенные между собой посредством шарниров 4. двеП-образной траверсы 5. имеющей в верхней части люк 6. вверенный в траверсу 5. выполненный с перфорацией (не показана) и обеспечивающей загрузку сырья в форму ивыход отработанного пара из паровых рУба-.щек (не показаны) формообразующих злементов. Люк 6 снабжен штоком 7 с поршнем 8 для его запирания и ограничителемэ хода штока 7 для регулирования загрузочной щели между нижней частью люка 6 и-поршнемДЛЯ ИЗГОТОВПЭНИЯ изделий ИЗ ПВНОПЛЗСТЗметодом прессования. Целью изобретения является расширение технологических возможностей и повышение качества изделия. Для этого форма включает перфорированные днища. боковые стенки и крышку. снабженные паровыми рубашками. причем две боковые стенки и крышка выполнены в виде съемной П-образной траверсы. на верхней части которой расположен люк. имеющий перекрывающий его поршень. 2 ил. ж8. Форма трубопроводов ЕО и 11 для подвода пара и для слива конденсата.зом. На неподвижное днище 1. закреплен ное на фундаменте. устанавливают травер- су 5. поворачивают на шарнирах 4 боковые стенки 2 и 3 до упора в стенки траверсы 5 и запирают ихспомощью, например винтового соединения (не показано). С помощью ограничителя 9 хода штока 7 выполненного в виде соединения винт-гайка, опускают шток 7 с поршнем 8 в полость формы с образованием между люком 6 и поршнем щели для засыпки гранул пенопласта. Фор му прогревают паром. подавая его к трубоп-роводу 10 в паровые рубашки днища 1. боковых стенок 2 и 3, а также траверсы 5. Засыпаютв форму гранулы. закрывают люк б. снова подают пар по гибким рукавам. 12.перекрытый ВО время ЗЭГВУЗКИ. Пар ПрОХО, дИТ В МЕЖГПЗНУЛЬНОВ пространство, ВЫТВС няет воздух. прогревает гранулы. которые. расширяясьдспекаются в монолитный блок полистирольного пенопласта. Затем блок охлаждают в форме, например ППОДУВКОЙ КОЛОДНОГО ВОЗДУХЭ ИЛИ РЗСПЫЛВНИВМ ВОДЫ.Устройство работает следующим обра- тКонденсат и вода после охлаждения сливаются по трубопроводу 12 и через окна(не показаны в канализацию. Освобождают траверсу 5. откидывают на шарнирах 4 боковые стенки 2 и 3. траверсу 5 с блоком кранбалкой переносят на разгрузку. Затем легким ударом по поршню 8 передаютусилие на поршень 7. который воздействует на блок. Это воздействие и вес блока отрывают ЕГО отттраверсы 5 КОТОВУЮ ВОЗ вращают в зону формования. Цикл повторяется.Предлагаемая форма позволяет фор- вмовать крупногабаритные блоки. облегчает их съем без повреждения. что повышает их качествоФорма для изготовления изделий из пенопласта, содержащая снабженные паровыми рубашками перфорированные днищашарнирно закрепленные боковые стенки и крышку. имеющую люк с перекрывающим его поршнем. и трубопроводы для подачи и отбора пара и слива конденсата. о тл и ч а ю ща я с я тем. что.с целью расширения технологических возможностей и повышения качества из ДВЛИЯ, ДВЕ бОКОВЫЕ СТЕНКИ И крышка ВЫполнены в виде П-образной съемной траверсы. а расположенный на последней люк имеет перфорацию в зоне паровой рубашки.Редактор Слатрушева Техред М.Моргентал Корректор Млджо Заказ 4042 Тираж - ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушская наб. 4/5
