B21K 1/12 — с сечением особой формы

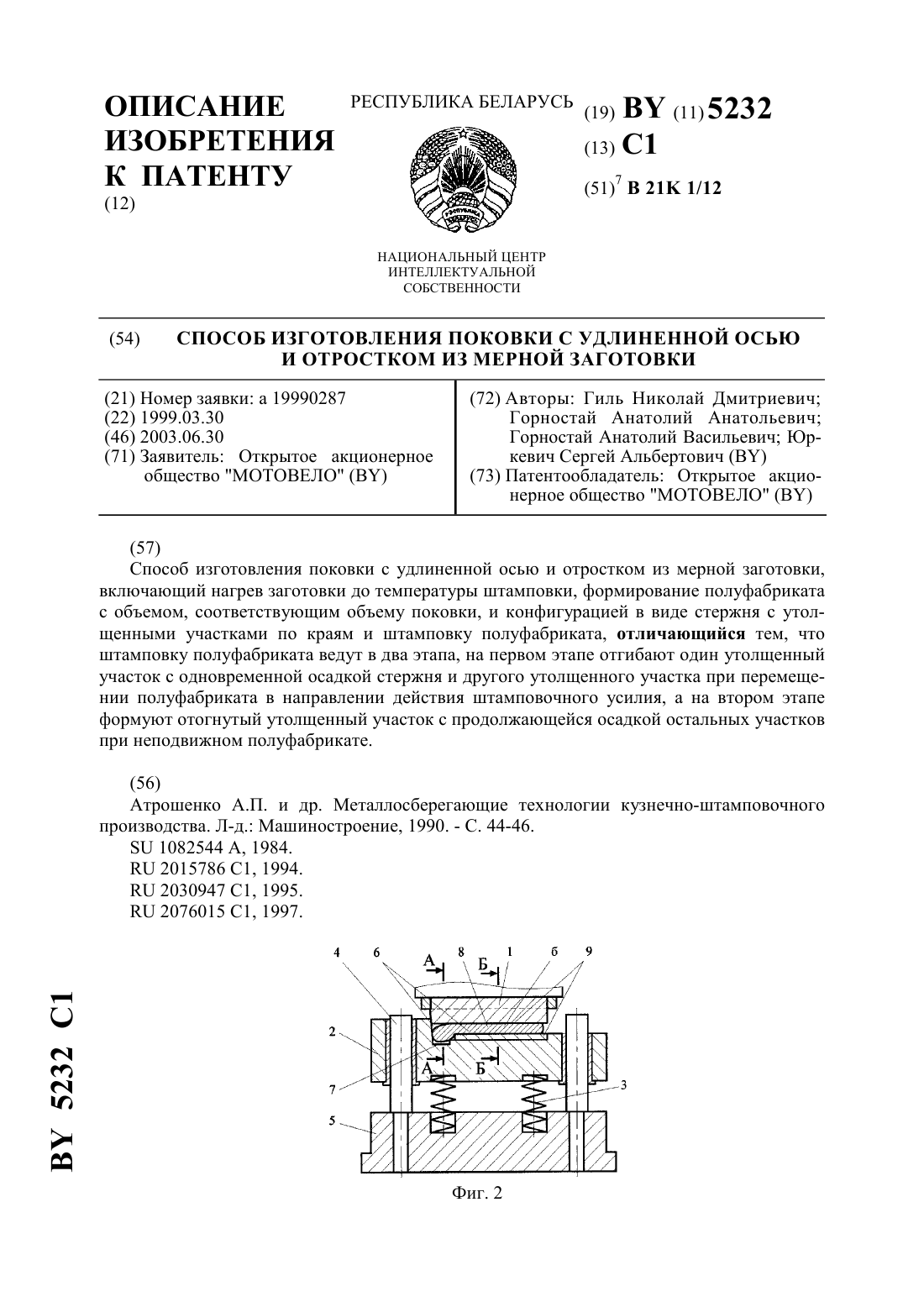

Способ изготовления поковки с удлиненной осью и отростком из мерной заготовки

Загрузка...

Номер патента: 5232

Опубликовано: 30.06.2003

Авторы: Горностай Анатолий Васильевич, Юркевич Сергей Альбертович, Гиль Николай Дмитриевич, Горностай Анатолий Анатольевич

МПК: B21K 1/12

Метки: отростком, поковки, способ, заготовки, изготовления, удлиненной, осью, мерной

Текст:

...конфигурации поковки велошатуна после проведения полного комплекса мероприятий по его получению. Мерную заготовку нагревают до температуры штамповки и формируют из ее полуфабрикат (б) с объемом, соответствующим объему поковки и конфигурацией в виде стержня с утолщенными участками по краям. Формирование полуфабриката (б) осуществляют методом поперечно-клиновой прокатки в плоских клиновых калибрах. После этого разогретый полуфабрикат (б), объем...

Способ изготовления поковки шатуна из мерной заготовки

Загрузка...

Номер патента: 4837

Опубликовано: 30.12.2002

Авторы: Юркевич Сергей Альбертович, Горностай Анатолий Васильевич, Горностай Анатолий Анатольевич, Гиль Николай Дмитриевич

МПК: B21K 1/12

Метки: способ, заготовки, мерной, изготовления, шатуна, поковки

Текст:

...в дополнительной промежуточной плите 5 также жестко закреплена дополнительная матрица 8. В матрицах 7, 8 подвижно относительно их смонтированы пуансон 9 и дополнительный пуансон 10, обращенные друг к другу рабочими поверхностями 11, и образующие ими с матрицами 7, 8 закрытый формовочный ручей 12. При этом пуансоны 9, 10 жестко закреплены соответственно на плитах 3, 1. Пуансон 9 и дополнительный пуансон 10 оборудованы парой выталкивателей 13,...

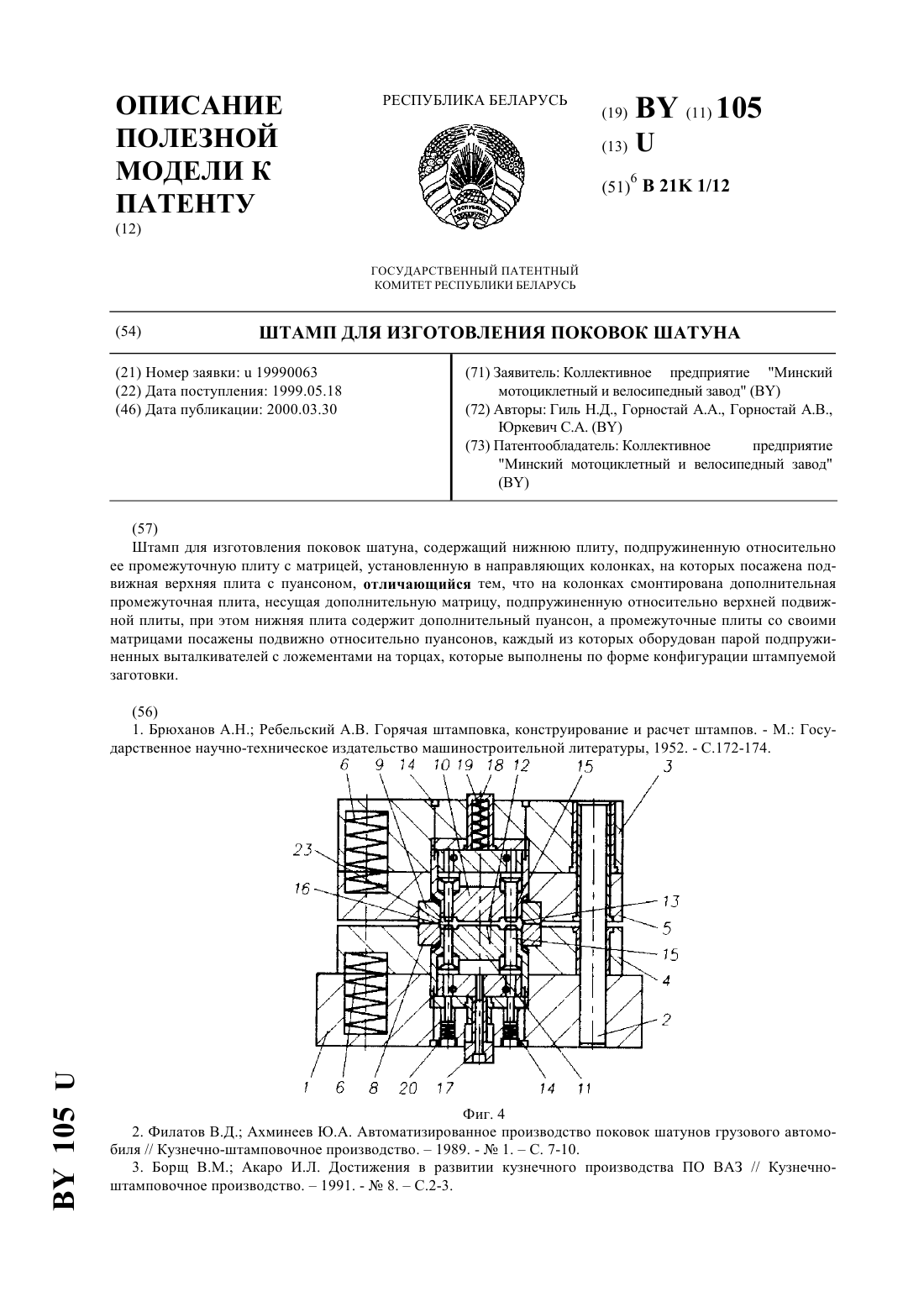

Штамп для изготовления поковок шатуна

Загрузка...

Номер патента: U 105

Опубликовано: 30.03.2000

Авторы: Горностай Анатолий Васильевич, Гиль Николай Дмитриевич, Юркевич Сергей Альбертович, Горностай Анатолий Анатольевич

МПК: B21K 1/12

Метки: штамп, шатуна, поковок, изготовления

Текст:

...поковкой шатуна фиг. 5 - элемент Б с фиг. 1 в увеличенном масштабе в разрезе фиг. 6 - элемент В с фиг. 1 в увеличенном масштабе в разрезе. Штамп для изготовления поковок шатуна содержит нижнюю плиту 1 (фиг. 1) с запрессованными в нее колонками 2, на которых установлена подвижная верхняя плита 3. В промежутке между нижней плитой 1 и подвижной верхней плитой 3 на колонках 2 на расстоянииот них посажены промежуточная плита 4 и дополнительная...

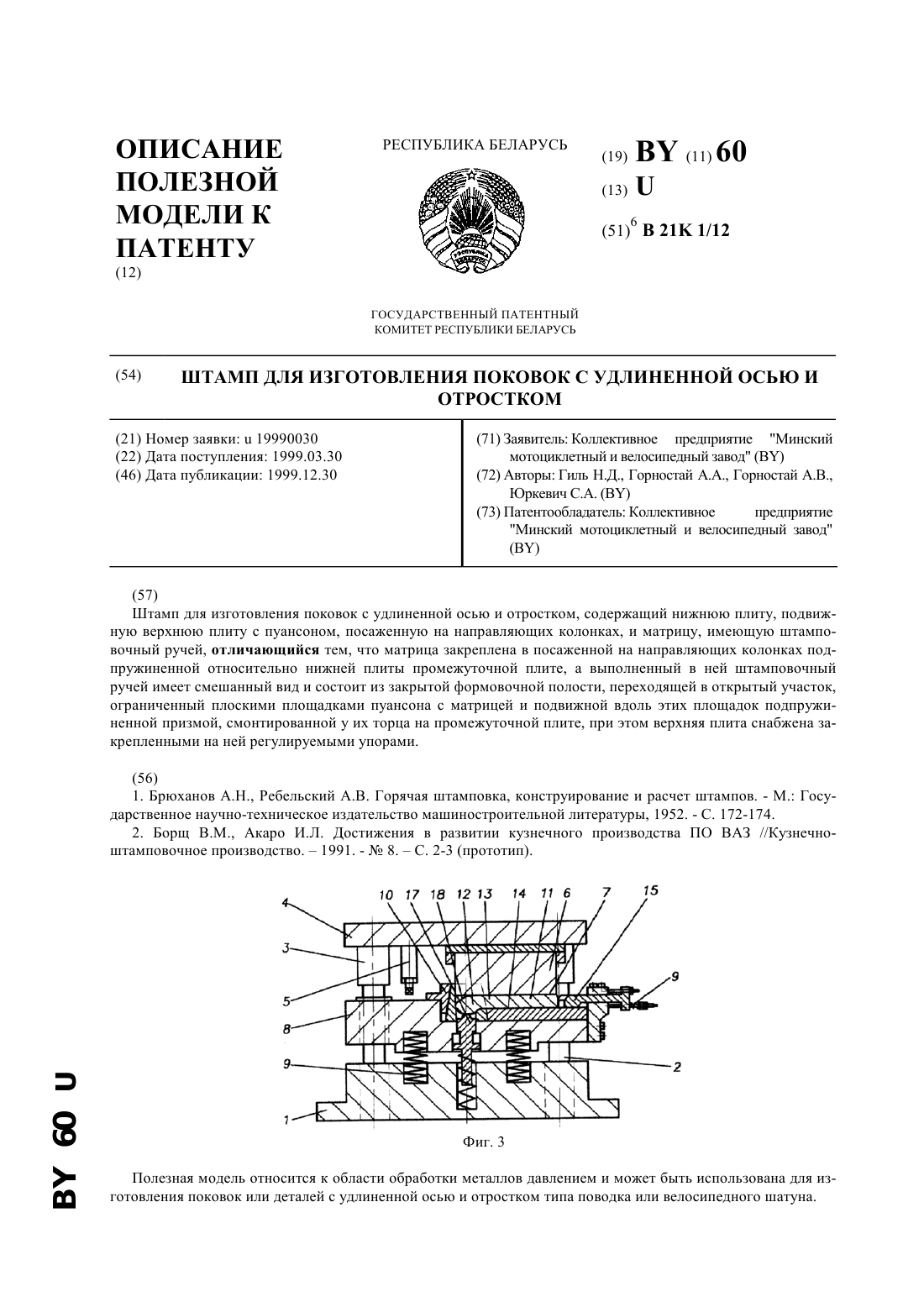

Штамп для изготовления поковок с удлиненной осью и отростком

Загрузка...

Номер патента: U 60

Опубликовано: 30.12.1999

Авторы: Горностай Анатолий Васильевич, Горностай Анатолий Анатольевич, Юркевич Сергей Альбертович, Гиль Николай Дмитриевич

МПК: B21K 1/12

Метки: поковок, отростком, изготовления, штамп, осью, удлиненной

Текст:

...Завершается штамповка, вторым этапом, при неподвижном ручье с обжатием полуфабриката по всей гравюре на коротком участке рабочего хода, окончательно преобразуя его объем в поковку велошатуна. Продолжительность второго этапа устанавливается регулируемыми упорами, ограничивающими ход пуансона и подвижной верхней плиты. На фиг.1 показан продольный разрез предлагаемого штампа в исходном состоянии на фиг. 2 - вид А на фиг. 1 на фиг. 3 - продольный...

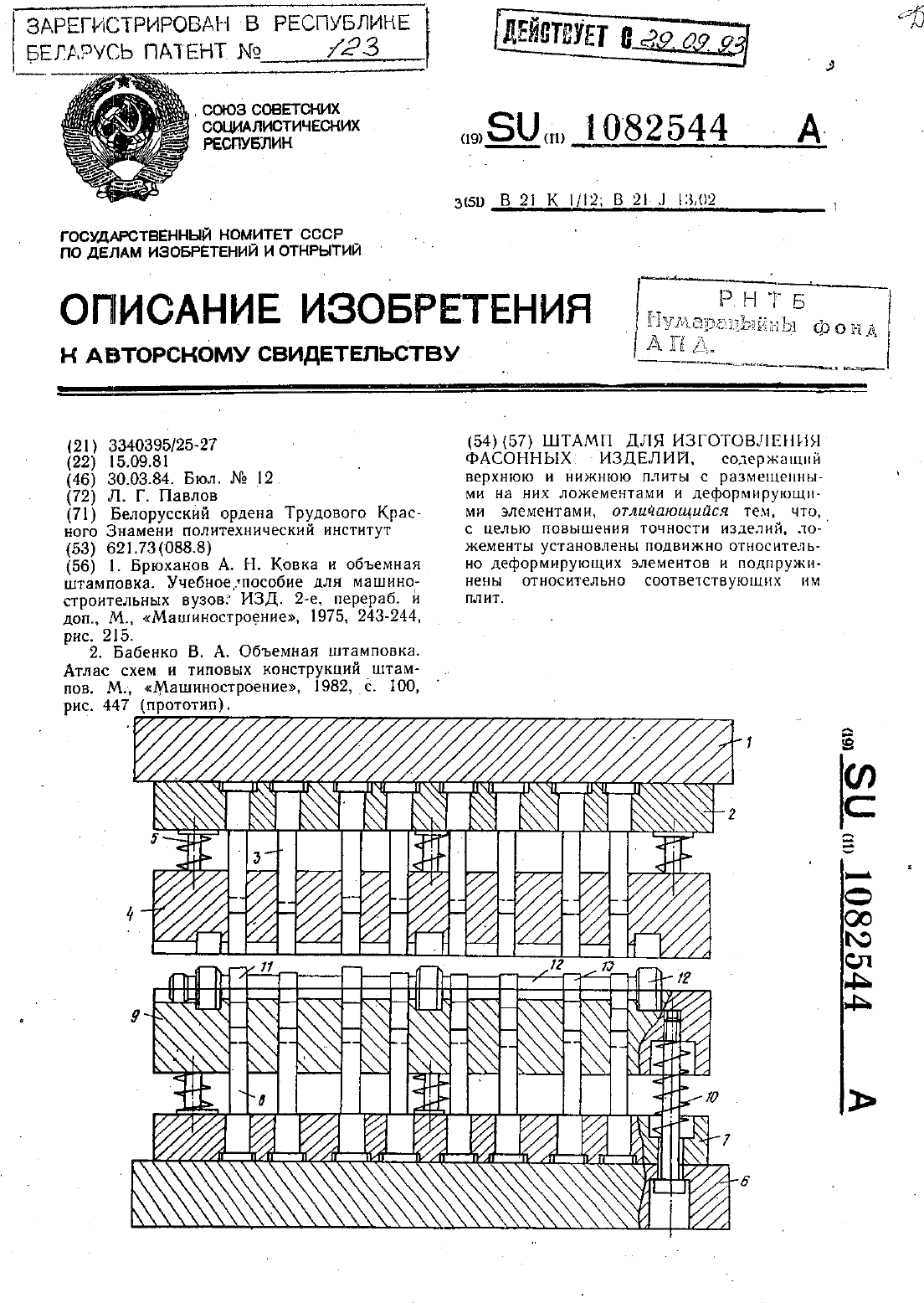

Штамп для изготовления фасонных изделий

Загрузка...

Номер патента: 123

Опубликовано: 30.09.1994

Автор: Павлов Лев Григорьевич

МПК: B21K 1/12, B21J 13/02

Метки: фасонных, изготовления, штамп, изделий

Текст:

...точность изделий и повышенный расход металла. Цель изобретения - повышение точности изделий и снижение расхода металла.УКЗЗЗННЗЯ ЦЕЛЬ ДОСТИГЗЕТСЯ ТЕМ, ЧТО В штампе для изготовления фасонных изделий, содержащем верхнюю и нижнюю плиТЫ С размещенными на НИХ ложементами и деформирующими элементами, ложементы установлены подвижно относительно деформирующих элементов и подпружннены относительно соответствующих им плит.На чертеже показан...
