Кормоуборочный комбайн

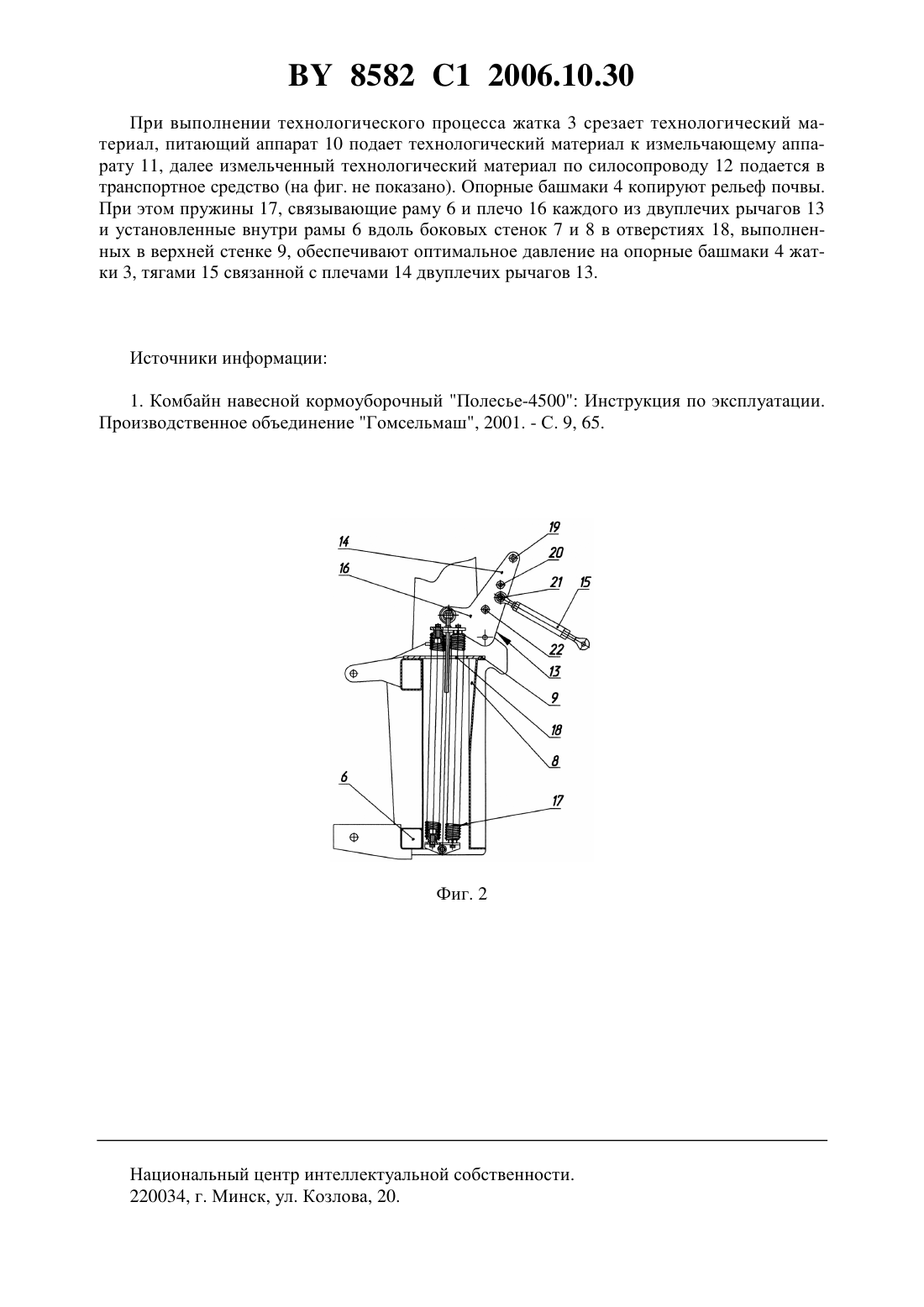

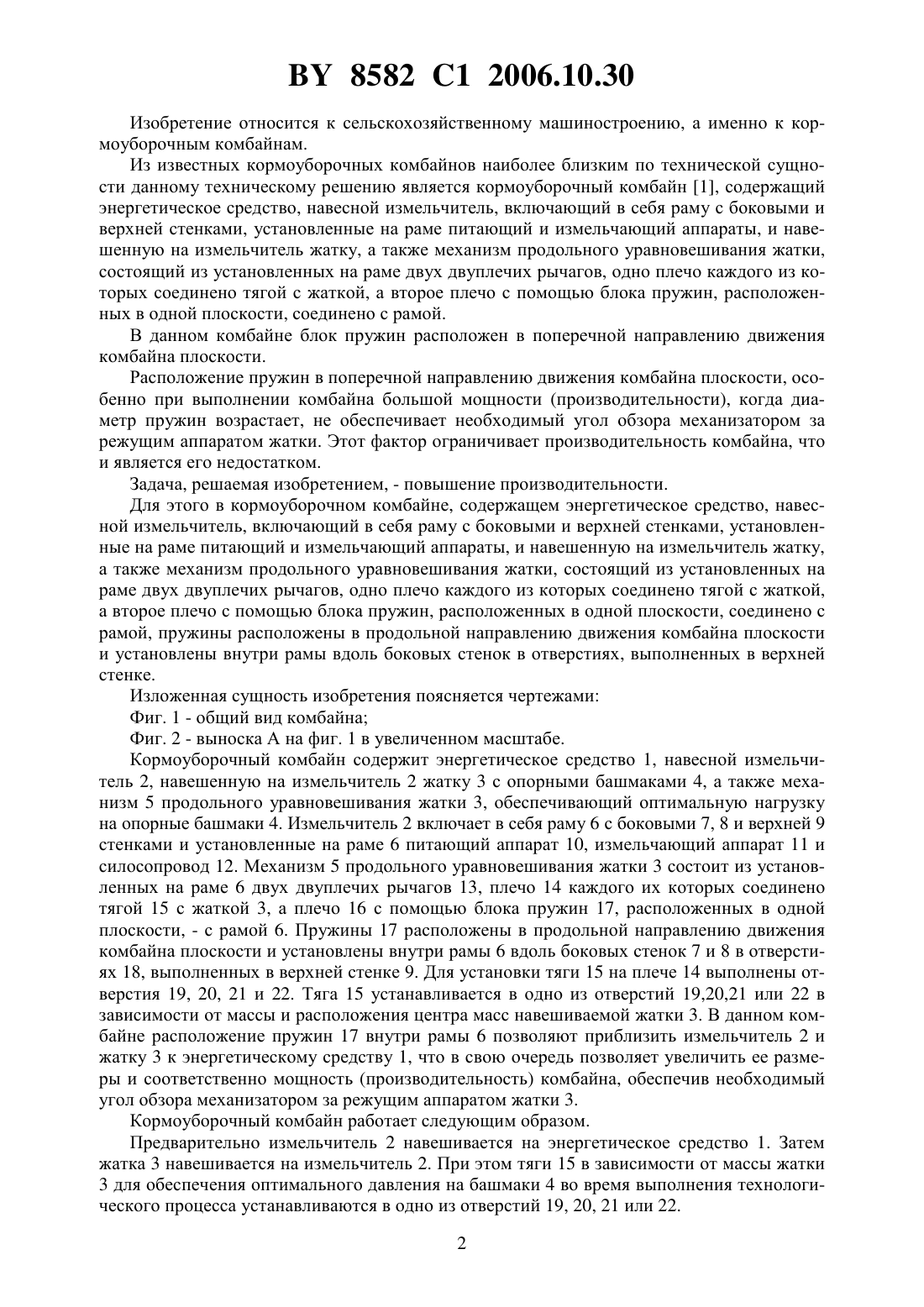

(51)01 34/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Жмайлик Валерий Алексеевич Чарнаштан Владимир Степанович Барабанов Леонид Васильевич Рехлицкий Олег Валентинович Дюжев Андрей Анисимович Давиденко Михаил Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн навесной кормоуборочный Полесье-4500 Инструкция по эксплуатации. Производственное объединение Гомсельмаш, 2001. - С. 9, 65. ШУРИНОВ В.А. и др. Кормоуборочный комплекс Полесье. Пособие механизатору. - Мн. Ураджай, 1991. - С. 6,рис. 1.3.2185718 2, 2002.1787355 1, 1993.(57) Кормоуборочный комбайн, содержащий энергетическое средство, навесной измельчитель, включающий в себя раму с боковыми и верхней стенками, установленные на раме питающий и измельчающий аппараты, и навешенную на измельчитель жатку, а также механизм продольного уравновешивания жатки, состоящий из установленных на раме двух двуплечих рычагов, одно плечо каждого из которых соединено тягой с жаткой, а второе плечо с помощью блока пружин, расположенных в одной плоскости, соединено с рамой,отличающийся тем, что пружины расположены в продольной направлению движения комбайна плоскости и установлены внутри рамы вдоль боковых стенок в отверстиях, выполненных в верхней стенке. 8582 1 2006.10.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к кормоуборочным комбайнам. Из известных кормоуборочных комбайнов наиболее близким по технической сущности данному техническому решению является кормоуборочный комбайн 1, содержащий энергетическое средство, навесной измельчитель, включающий в себя раму с боковыми и верхней стенками, установленные на раме питающий и измельчающий аппараты, и навешенную на измельчитель жатку, а также механизм продольного уравновешивания жатки,состоящий из установленных на раме двух двуплечих рычагов, одно плечо каждого из которых соединено тягой с жаткой, а второе плечо с помощью блока пружин, расположенных в одной плоскости, соединено с рамой. В данном комбайне блок пружин расположен в поперечной направлению движения комбайна плоскости. Расположение пружин в поперечной направлению движения комбайна плоскости, особенно при выполнении комбайна большой мощности (производительности), когда диаметр пружин возрастает, не обеспечивает необходимый угол обзора механизатором за режущим аппаратом жатки. Этот фактор ограничивает производительность комбайна, что и является его недостатком. Задача, решаемая изобретением, - повышение производительности. Для этого в кормоуборочном комбайне, содержащем энергетическое средство, навесной измельчитель, включающий в себя раму с боковыми и верхней стенками, установленные на раме питающий и измельчающий аппараты, и навешенную на измельчитель жатку,а также механизм продольного уравновешивания жатки, состоящий из установленных на раме двух двуплечих рычагов, одно плечо каждого из которых соединено тягой с жаткой,а второе плечо с помощью блока пружин, расположенных в одной плоскости, соединено с рамой, пружины расположены в продольной направлению движения комбайна плоскости и установлены внутри рамы вдоль боковых стенок в отверстиях, выполненных в верхней стенке. Изложенная сущность изобретения поясняется чертежами Фиг. 1 - общий вид комбайна Фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Кормоуборочный комбайн содержит энергетическое средство 1, навесной измельчитель 2, навешенную на измельчитель 2 жатку 3 с опорными башмаками 4, а также механизм 5 продольного уравновешивания жатки 3, обеспечивающий оптимальную нагрузку на опорные башмаки 4. Измельчитель 2 включает в себя раму 6 с боковыми 7, 8 и верхней 9 стенками и установленные на раме 6 питающий аппарат 10, измельчающий аппарат 11 и силосопровод 12. Механизм 5 продольного уравновешивания жатки 3 состоит из установленных на раме 6 двух двуплечих рычагов 13, плечо 14 каждого их которых соединено тягой 15 с жаткой 3, а плечо 16 с помощью блока пружин 17, расположенных в одной плоскости, - с рамой 6. Пружины 17 расположены в продольной направлению движения комбайна плоскости и установлены внутри рамы 6 вдоль боковых стенок 7 и 8 в отверстиях 18, выполненных в верхней стенке 9. Для установки тяги 15 на плече 14 выполнены отверстия 19, 20, 21 и 22. Тяга 15 устанавливается в одно из отверстий 19,20,21 или 22 в зависимости от массы и расположения центра масс навешиваемой жатки 3. В данном комбайне расположение пружин 17 внутри рамы 6 позволяют приблизить измельчитель 2 и жатку 3 к энергетическому средству 1, что в свою очередь позволяет увеличить ее размеры и соответственно мощность (производительность) комбайна, обеспечив необходимый угол обзора механизатором за режущим аппаратом жатки 3. Кормоуборочный комбайн работает следующим образом. Предварительно измельчитель 2 навешивается на энергетическое средство 1. Затем жатка 3 навешивается на измельчитель 2. При этом тяги 15 в зависимости от массы жатки 3 для обеспечения оптимального давления на башмаки 4 во время выполнения технологического процесса устанавливаются в одно из отверстий 19, 20, 21 или 22. 2 8582 1 2006.10.30 При выполнении технологического процесса жатка 3 срезает технологический материал, питающий аппарат 10 подает технологический материал к измельчающему аппарату 11, далее измельченный технологический материал по силосопроводу 12 подается в транспортное средство (на фиг. не показано). Опорные башмаки 4 копируют рельеф почвы. При этом пружины 17, связывающие раму 6 и плечо 16 каждого из двуплечих рычагов 13 и установленные внутри рамы 6 вдоль боковых стенок 7 и 8 в отверстиях 18, выполненных в верхней стенке 9, обеспечивают оптимальное давление на опорные башмаки 4 жатки 3, тягами 15 связанной с плечами 14 двуплечих рычагов 13. Источники информации 1. Комбайн навесной кормоуборочный Полесье-4500 Инструкция по эксплуатации. Производственное объединение Гомсельмаш, 2001. - С. 9, 65. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
