Кормоуборочный комбайн

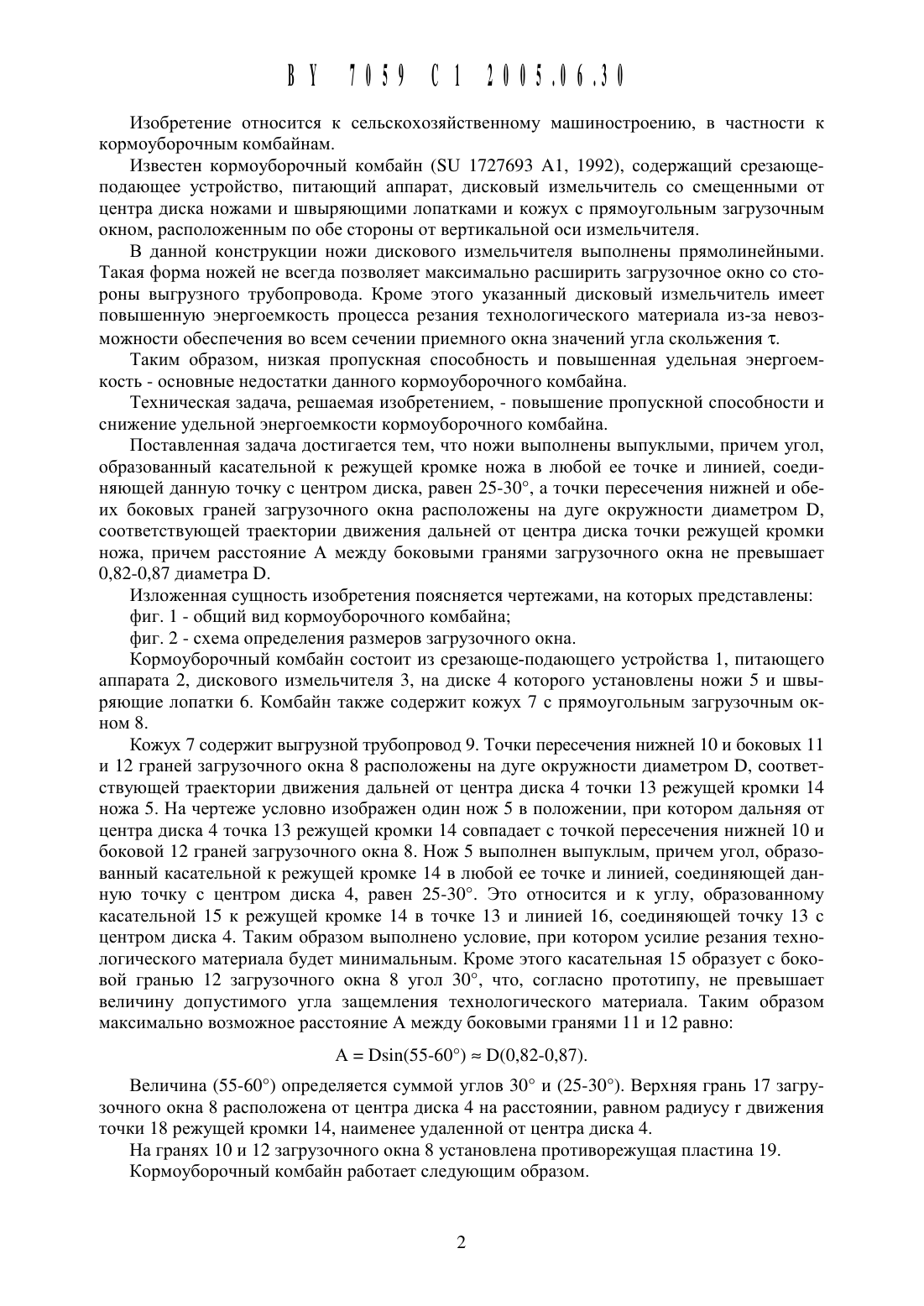

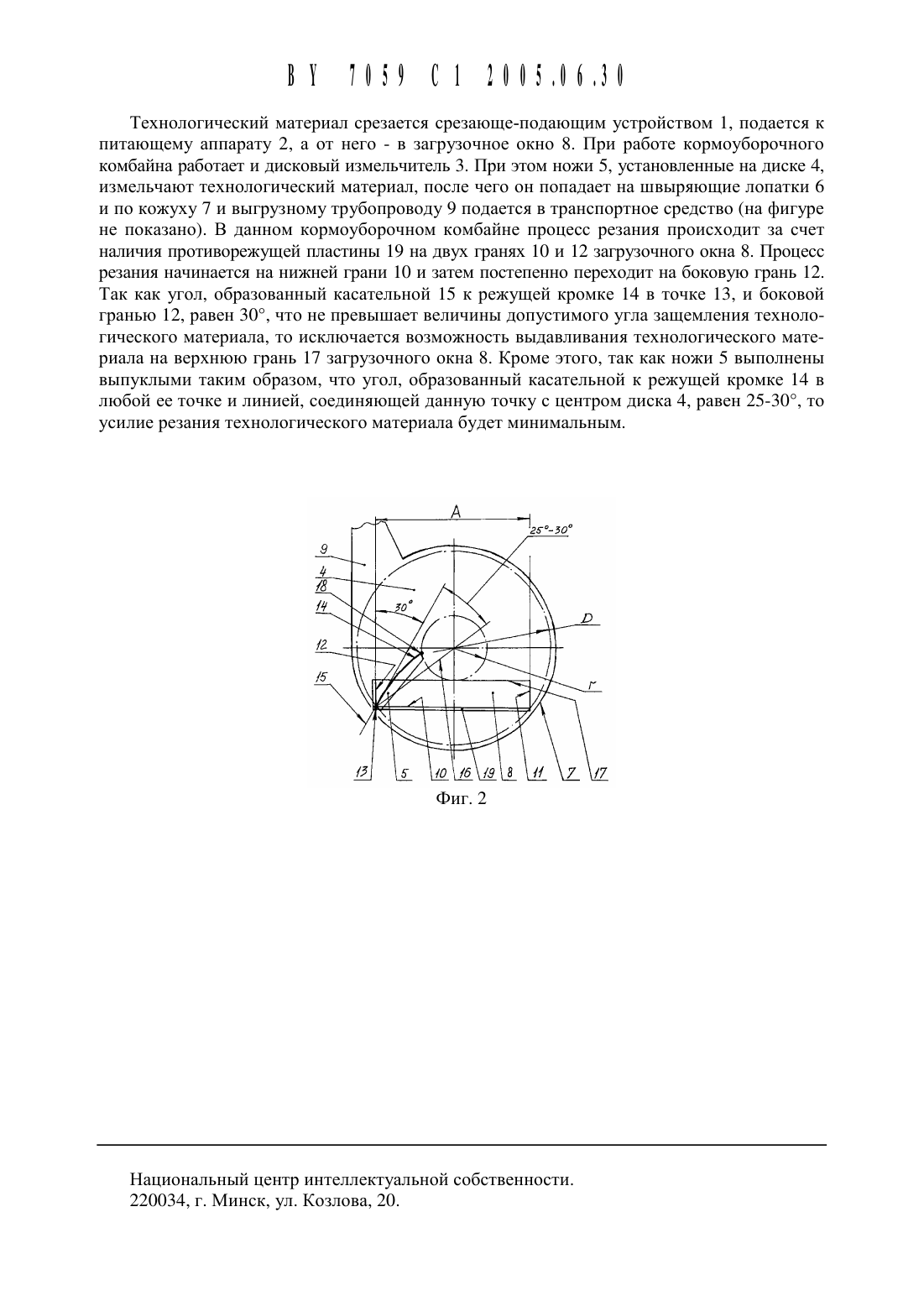

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике (ВУ)(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Царун Николай Адамович Карака Светлана Сергеевна (ВУ)(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике (ВУ)Кормоуборочнь 1 й комбайн, содержащий срезающе-подающее устройство, питающий аппарат, дисковый измельчитель со смещенными от центра диска ножами и швыряющими лопатками и кожух с прямоугольным загрузочным окном, расположенным по обе стороны от вертикальной оси измельчителя, отличающийся тем, что ножи выполнены вь 1 пукль 1 ми, причем угол, образованный касательной к режущей кромке ножа в любой ее точке и линией, соединяющей данную точку с Центром диска, равен 25-30, а точки пересечения нижней и обеих боковых граней загрузочного окна расположены на дуге окружности диаметром В, соответствующей траектории движения дальней от центра диска точки режущей кромки ножа, причем расстояние А между боковыми гранями загрузочного окна не превыщает 0,820,87 диаметра В.Известен кормоуборочнь 1 й комбайн (ЗП 1727693 А 1, 1992), содержащий срезающеподающее устройство, питающий аппарат, дисковый измельчитель со смещенными от Центра диска ножами и швыряющими лопатками и кожух с прямоугольным загрузочным окном, расположенным по обе стороны от вертикальной оси измельчителя.В данной конструкции ножи дискового измельчителя выполнены прямолинейными. Такая форма ножей не всегда позволяет максимально расширить загрузочное окно со стороны выгрузного трубопровода. Кроме этого указанный дисковый измельчитель имеет повышенную энергоемкость процесса резания технологического материала из-за невозможности обеспечения во всем сечении приемного окна значений угла скольжения т.Таким образом, низкая пропускная способность и повышенная удельная энергоемкость - основные недостатки данного кормоуборочного комбайна.Техническая задача, решаемая изобретением, - повышение пропускной способности и снижение удельной энергоемкости кормоуборочного комбайна.Поставленная задача достигается тем, что ножи выполнены выпуклыми, причем угол,образованный касательной к режущей кромке ножа в любой ее точке и линией, соединяющей данную точку с Центром диска, равен 25-3 О, а точки пересечения нижней и обеих боковых граней загрузочного окна расположены на дуге окружности диаметром В,соответствующей траектории движения дальней от Центра диска точки режущей кромки ножа, причем расстояние А между боковыми гранями загрузочного окна не превышает 0,82-0,87 диаметра В.Изложенная сущность изобретения поясняется чертежами, на которых представленыфиг. 1 - общий вид кормоуборочного комбайнафиг. 2 - схема определения размеров загрузочного окна.Кормоуборочный комбайн состоит из срезающе-подающего устройства 1, питающего аппарата 2, дискового измельчителя 3, на диске 4 которого установлены ножи 5 и швь 1 ряющие лопатки 6. Комбайн также содержит кожух 7 с прямоугольным загрузочным окном 8.Кожух 7 содержит выгрузной трубопровод 9. Точки пересечения нижней 10 и боковых 11 и 12 граней загрузочного окна 8 расположены на дуге окружности диаметром В, соответствующей траектории движения дальней от Центра диска 4 точки 13 режущей кромки 14 ножа 5. На чертеже условно изображен один нож 5 в положении, при котором дальняя от Центра диска 4 точка 13 режущей кромки 14 совпадает с точкой пересечения нижней 10 и боковой 12 граней загрузочного окна 8. Нож 5 выполнен выпуклым, причем угол, образованный касательной к режущей кромке 14 в любой ее точке и линией, соединяющей данную точку с Центром диска 4, равен 25-3 О. Это относится и к углу, образованному касательной 15 к режущей кромке 14 в точке 13 и линией 16, соединяющей точку 13 с Центром диска 4. Таким образом выполнено условие, при котором усилие резания технологического материала будет минимальным. Кроме этого касательная 15 образует с боковой гранью 12 загрузочного окна 8 угол 3 О, что, согласно прототипу, не превышает величину допустимого угла защемления технологического материала. Таким образом максимально возможное расстояние А между боковыми гранями 11 и 12 равноВеличина (55-6 О) определяется суммой углов 3 О и (25-3 О). Верхняя грань 17 загрузочного окна 8 расположена от Центра диска 4 на расстоянии, равном радиусу г движения точки 18 режущей кромки 14, наименее удаленной от Центра диска 4.На гранях 10 и 12 загрузочного окна 8 установлена противорежущая пластина 19.Кормоуборочный комбайн работает следующим образом.Технологический Материал срезается срезающе-подающим устройством 1, подается к питающему аппарату 2, а от него - в загрузочное окно 8. При работе кормоуборочного комбайна работает и дисковый измельчитель 3. При этом ножи 5, установленные на диске 4,измельчают технологический материал, после чего он попадает на щвь 1 ряющие лопатки 6 и по кожуху 7 и вь 1 грузному трубопроводу 9 подается в транспортное средство (на фигуре не показано). В данном кормоуборочном комбайне процесс резания происходит за счет наличия противорежущей пластины 19 на двух гранях 10 и 12 загрузочного окна 8. Процесс резания начинается на нижней грани 10 и затем постепенно переходит на боковую грань 12. Так как угол, образованный касательной 15 к режущей кромке 14 в точке 13, и боковой гранью 12, равен 3 О, что не превышает величины допустимого угла защемления технологического материала, то исключается возможность выдавливания технологического материала на верхнюю грань 17 загрузочного окна 8. Кроме этого, так как ножи 5 выполнены выпуклыми таким образом, что угол, образованный касательной к режущей кромке 14 в любой ее точке и линией, соединяющей данную точку с центром диска 4, равен 25-3 О, то усилие резания технологического материала будет минимальным.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
