Кормоуборочный комбайн для уборки кукурузы

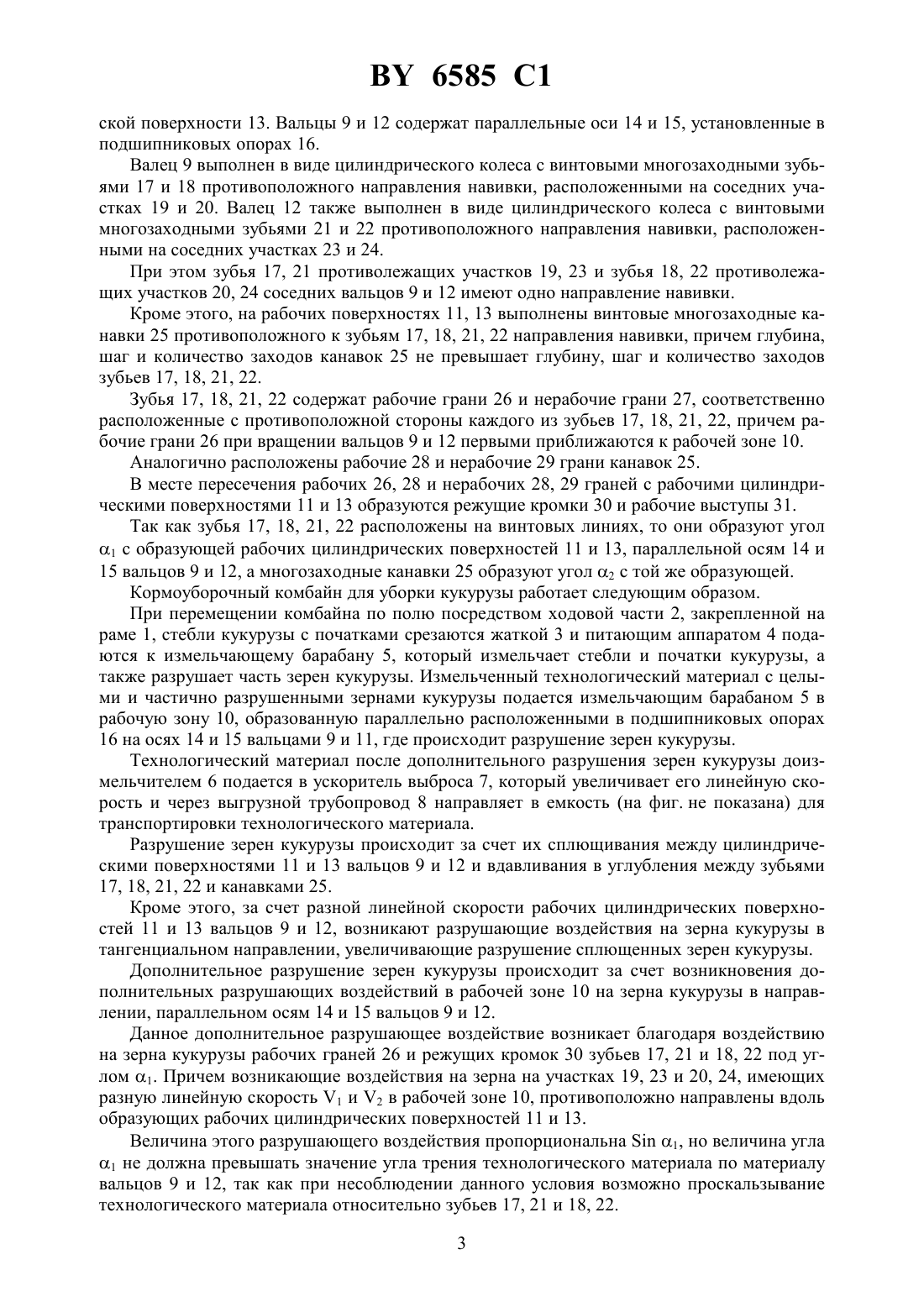

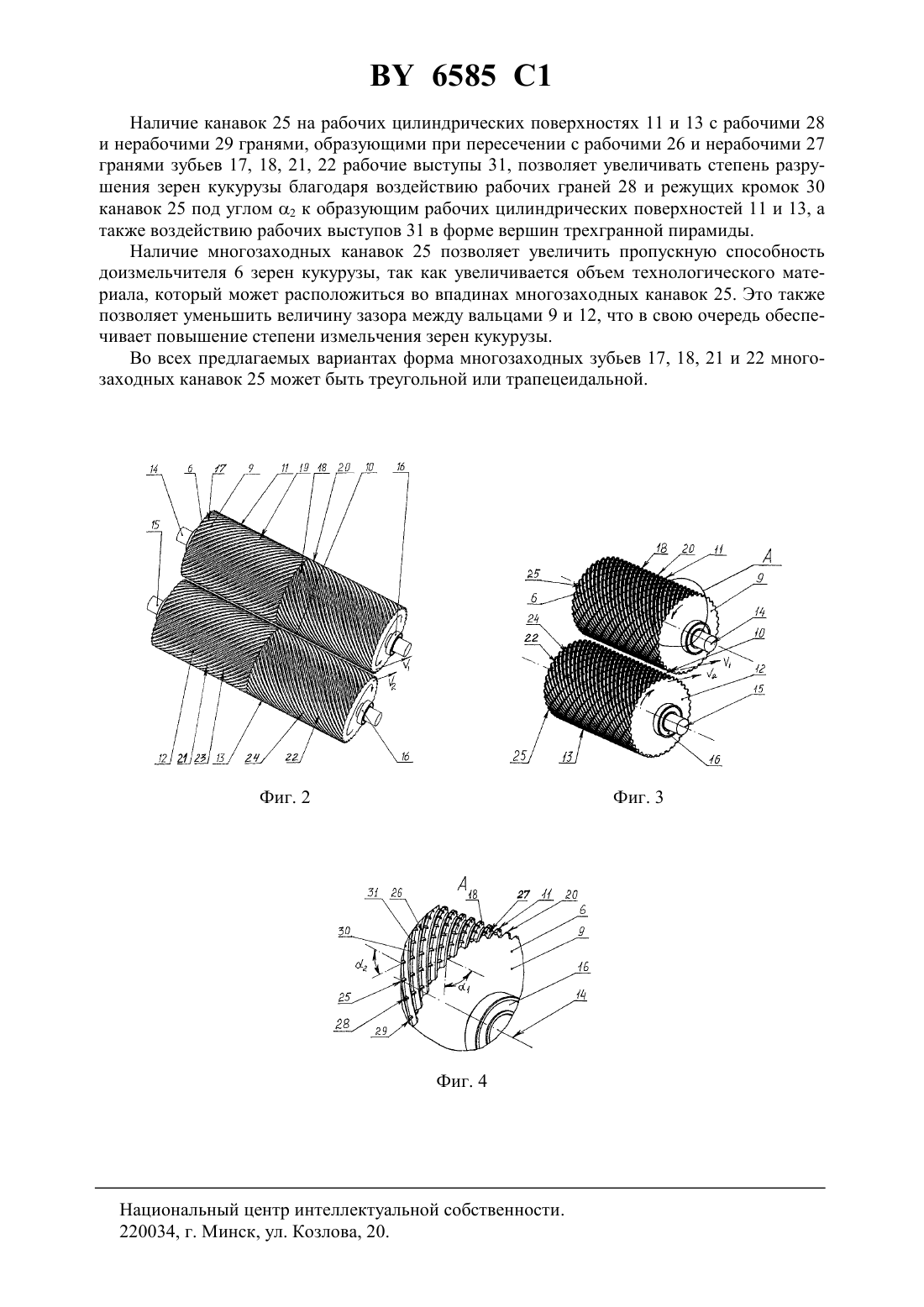

01 43/08, 45/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРМОУБОРОЧНЫЙ КОМБАЙН ДЛЯ УБОРКИ КУКУРУЗЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Козий Николай Васильевич Коломеец Александр Сергеевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Кормоуборочный комбайн для уборки кукурузы, содержащий жатку, питающий аппарат, измельчающий барабан, ускоритель выброса технологического материала, выгрузной трубопровод и доизмельчитель зерен кукурузы, включающий два вальца, установленных с зазором с возможностью вращения в противоположных направлениях и выполненных в виде цилиндрических колес с зубьями, отличающийся тем, что цилиндрические колеса по ширине выполнены из участков с винтовыми многозаходными зубьями и установлены таким образом, что зубья соседних участков каждого из них имеют противоположное направление навивки, а зубья противолежащих участков соседних вальцов имеют одно направление навивки, при этом на каждом участке цилиндрических колес выполнены винтовые многозаходные канавки противоположного к зубьям направления навивки, глубина,шаг и количество заходов которых не превышает глубину, шаг и количество заходов зубьев. 6585 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции кормоуборочных комбайнов для уборки кукурузы. Известен кормоуборочный комбайн для уборки кукурузы ( 2559996 А 1, 1985), содержащий жатку, питающий аппарат, измельчающий барабан, ускоритель выброса технологического материала, выгрузной трубопровод и доизмельчитель зерен кукурузы, включающий два вальца, установленных с зазором с возможностью вращения в противоположных направлениях и выполненных в виде цилиндрических колес с зубьями. Вальцы доизмельчителя зерен кукурузы выполнены с треугольными зубьями, расположенными параллельно осям вальцов. Машина работает следующим образом. Стебли кукурузы с початками срезаются жаткой и питающим аппаратом подаются к измельчающему барабану, который измельчает стебли и початки кукурузы, а также разрушает часть зерен кукурузы. Измельченный технологический материал с целыми и частично разрушенными зернами кукурузы подается измельчающим барабаном в зазор между параллельно расположенными вальцами доизмельчителя зерен кукурузы, где происходит сплющивание зерен кукурузы между цилиндрическими поверхностями вальцов. За счет разной окружной скорости зубьев в зазоре между вальцами происходит разделение зерен кукурузы в тангенциальном направлении. Технологический материал, после дополнительного его разрушения доизмельчителем зерен кукурузы, поступает в ускоритель выброса, который увеличивает его линейную скорость и через выгрузной трубопровод направляет в емкость для транспортировки технологического материала. Недостатком данной конструкции является относительно низкая степень разрушения зерен кукурузы из-за отсутствия разрушающих воздействий на зерна кукурузы в направлении, параллельном оси вальцов. Задача, решаемая изобретением, - увеличение степени разрушения зерен кукурузы за счет создания на них дополнительных разрушающих воздействий в зазоре между вальцами доизмельчителя в направлении, параллельном осям вальцов. Для этого в кормоуборочном комбайне для уборки кукурузы, содержащем жатку, питающий аппарат, измельчающий барабан, ускоритель выброса технологического материала, выгрузной трубопровод и доизмельчитель зерен кукурузы, включающий два вальца,установленных с зазором с возможностью вращения в противоположных направлениях и выполненных в виде цилиндрических колес с зубьями, цилиндрические колеса по ширине выполнены из участков с винтовыми многозаходными зубьями и установлены таким образом, что зубья соседних участков каждого из них имеют противоположное направление навивки, а зубья противолежащих участков соседних вальцов имеют одно направление навивки, при этом на каждом участке цилиндрических колес выполнены винтовые многозаходные канавки противоположного к зубьям направления навивки, глубина, шаг и количеством заходов которых не превышает глубину, шаг и количество заходов зубьев. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид кормоуборочного комбайна для уборки кукурузы фиг. 2 - общий вид вальцов доизмельчителя зерен кукурузы с винтовыми многозаходными зубьями фиг. 3 - общий вид вальцов доизмельчителя зерен кукурузы с зубьями и винтовыми многозаходными канавками фиг. 4 - вид А на фиг. 3. Кормоуборочный комбайн для уборки кукурузы состоит из рамы 1, ходовой части 2,навешенной на комбайн жатки 3, питающего аппарата 4, измельчающего барабана 5, доизмельчителя 6 зерен кукурузы, ускорителя 7 выброса и выгрузного трубопровода 8. Доизмельчитель 6 зерен кукурузы включает в себя валец 9, имеющий в рабочей зоне 10 большую линейную скорость 1 его рабочей цилиндрической поверхности 11, и валец 12, имеющий в рабочей зоне 10 меньшую линейную скорость 2 его рабочей цилиндриче 2 6585 1 ской поверхности 13. Вальцы 9 и 12 содержат параллельные оси 14 и 15, установленные в подшипниковых опорах 16. Валец 9 выполнен в виде цилиндрического колеса с винтовыми многозаходными зубьями 17 и 18 противоположного направления навивки, расположенными на соседних участках 19 и 20. Валец 12 также выполнен в виде цилиндрического колеса с винтовыми многозаходными зубьями 21 и 22 противоположного направления навивки, расположенными на соседних участках 23 и 24. При этом зубья 17, 21 противолежащих участков 19, 23 и зубья 18, 22 противолежащих участков 20, 24 соседних вальцов 9 и 12 имеют одно направление навивки. Кроме этого, на рабочих поверхностях 11, 13 выполнены винтовые многозаходные канавки 25 противоположного к зубьям 17, 18, 21, 22 направления навивки, причем глубина,шаг и количество заходов канавок 25 не превышает глубину, шаг и количество заходов зубьев 17, 18, 21, 22. Зубья 17, 18, 21, 22 содержат рабочие грани 26 и нерабочие грани 27, соответственно расположенные с противоположной стороны каждого из зубьев 17, 18, 21, 22, причем рабочие грани 26 при вращении вальцов 9 и 12 первыми приближаются к рабочей зоне 10. Аналогично расположены рабочие 28 и нерабочие 29 грани канавок 25. В месте пересечения рабочих 26, 28 и нерабочих 28, 29 граней с рабочими цилиндрическими поверхностями 11 и 13 образуются режущие кромки 30 и рабочие выступы 31. Так как зубья 17, 18, 21, 22 расположены на винтовых линиях, то они образуют угол 1 с образующей рабочих цилиндрических поверхностей 11 и 13, параллельной осям 14 и 15 вальцов 9 и 12, а многозаходные канавки 25 образуют угол 2 с той же образующей. Кормоуборочный комбайн для уборки кукурузы работает следующим образом. При перемещении комбайна по полю посредством ходовой части 2, закрепленной на раме 1, стебли кукурузы с початками срезаются жаткой 3 и питающим аппаратом 4 подаются к измельчающему барабану 5, который измельчает стебли и початки кукурузы, а также разрушает часть зерен кукурузы. Измельченный технологический материал с целыми и частично разрушенными зернами кукурузы подается измельчающим барабаном 5 в рабочую зону 10, образованную параллельно расположенными в подшипниковых опорах 16 на осях 14 и 15 вальцами 9 и 11, где происходит разрушение зерен кукурузы. Технологический материал после дополнительного разрушения зерен кукурузы доизмельчителем 6 подается в ускоритель выброса 7, который увеличивает его линейную скорость и через выгрузной трубопровод 8 направляет в емкость (на фиг. не показана) для транспортировки технологического материала. Разрушение зерен кукурузы происходит за счет их сплющивания между цилиндрическими поверхностями 11 и 13 вальцов 9 и 12 и вдавливания в углубления между зубьями 17, 18, 21, 22 и канавками 25. Кроме этого, за счет разной линейной скорости рабочих цилиндрических поверхностей 11 и 13 вальцов 9 и 12, возникают разрушающие воздействия на зерна кукурузы в тангенциальном направлении, увеличивающие разрушение сплющенных зерен кукурузы. Дополнительное разрушение зерен кукурузы происходит за счет возникновения дополнительных разрушающих воздействий в рабочей зоне 10 на зерна кукурузы в направлении, параллельном осям 14 и 15 вальцов 9 и 12. Данное дополнительное разрушающее воздействие возникает благодаря воздействию на зерна кукурузы рабочих граней 26 и режущих кромок 30 зубьев 17, 21 и 18, 22 под углом 1. Причем возникающие воздействия на зерна на участках 19, 23 и 20, 24, имеющих разную линейную скорость 1 и 2 в рабочей зоне 10, противоположно направлены вдоль образующих рабочих цилиндрических поверхностей 11 и 13. Величина этого разрушающего воздействия пропорциональна 1, но величина угла 1 не должна превышать значение угла трения технологического материала по материалу вальцов 9 и 12, так как при несоблюдении данного условия возможно проскальзывание технологического материала относительно зубьев 17, 21 и 18, 22. 3 6585 1 Наличие канавок 25 на рабочих цилиндрических поверхностях 11 и 13 с рабочими 28 и нерабочими 29 гранями, образующими при пересечении с рабочими 26 и нерабочими 27 гранями зубьев 17, 18, 21, 22 рабочие выступы 31, позволяет увеличивать степень разрушения зерен кукурузы благодаря воздействию рабочих граней 28 и режущих кромок 30 канавок 25 под углом 2 к образующим рабочих цилиндрических поверхностей 11 и 13, а также воздействию рабочих выступов 31 в форме вершин трехгранной пирамиды. Наличие многозаходных канавок 25 позволяет увеличить пропускную способность доизмельчителя 6 зерен кукурузы, так как увеличивается объем технологического материала, который может расположиться во впадинах многозаходных канавок 25. Это также позволяет уменьшить величину зазора между вальцами 9 и 12, что в свою очередь обеспечивает повышение степени измельчения зерен кукурузы. Во всех предлагаемых вариантах форма многозаходных зубьев 17, 18, 21 и 22 многозаходных канавок 25 может быть треугольной или трапецеидальной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
