Имитационный технологический материал для испытаний кормо- и зерноуборочной техники
Номер патента: 8574
Опубликовано: 30.10.2006
Авторы: Шуринов Валентин Алексеевич, Соловей Николай Федорович, Дюжев Андрей Анисимович, Меженников Александр Павлович, Черношей Василий Семенович
Текст
ИМИТАЦИОННЫЙ ТЕХНОЛОГИЧЕСКИЙ МАТЕРИАЛ ДЛЯ ИСПЫТАНИЙ КОРМО- И ЗЕРНОУБОРОЧНОЙ ТЕХНИКИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Соловей Николай Федорович Черношей Василий Семенович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Имитационный технологический материал для испытаний кормо- и зерноуборочной техники, содержащий органические и неорганические вещества, связующее и воду, отличающийся тем, что в качестве органических веществ содержит муку из растительных кормовых культур, в качестве неорганических веществ - песок с твердостью частиц 6,5-9,0 единиц по шкале Мооса или опилки ферромагнитных материалов, а в качестве связующего - органические термопластичные вещества с температурой размягчения 50-150 С при следующем соотношении компонентов, мас.песок 0,1-0,5 опилки ферромагнитных материалов 0,5-20,0 связующее 20-60 вода 5-10 мука из растительных кормовых культур остальное. Изобретение относится к испытаниям сельскохозяйственной техники, а именно - к имитационным технологическим материалам, используемым для испытаний основных технологических узлов кормо- и зерноуборочной техники. Наиболее близким по технической сущности и достигаемому результату является имитационный технологический материал ( 1490540 1, 1989), содержащий органические и неорганические вещества, связующее и воду. В качестве неорганических веществ в данном материале присутствует песок, в качестве органических - древесные опилки, в качестве связующей - глина. Материал также содержит индустриальное масло. Компоненты смешиваются и гранулируются. Древесные опилки, содержащиеся в данном материале, близки по химическому составу к зеленым кормам (трава, кукуруза и т.д.), а песок выступает в качестве абразивного материала. 8574 1 2006.10.30 Недостатками данного материала являются следующие он содержит неорганическое связующее - глину, а его физико-химические свойства отличаются от физико-химических свойств зеленых кормов. Задачей изобретения является расширение технологических возможностей имитационного материала и приближение его по физико-химическим свойствам к реальному. Поставленная задача решается тем, что в имитационном технологическом материале для испытаний кормо- и зерноуборочной техники, содержащем органические и неорганические вещества, связующее и воду, в качестве органических веществ используется мука из растительных кормовых культур, в качестве неорганических веществ - песок с твердостью частиц 6,5-9,0 единиц по шкале Мооса или опилки ферромагнитных материалов, а в качестве связующего - органические термопластичные вещества с температурой размягчения 50-150 С при следующем соотношении компонентов, мас.песок 0,1-0,5 опилки ферромагнитных материалов 0,5-20,0 связующее 20-60 вода 5-10 мука из растительных кормовых культур остальное. Органические термопластичные вещества в предлагаемом имитационном материале выполняют роль связующего. В качестве связующего используются термопластичные кристаллические или аморфные высокомолекулярные вещества, а также олигомеры и мономеры, низкомолекулярные органические вещества с температурой размягчения 50-150 С(полиэтилен, поливинилбутираль, капролактам, органические кислоты и спирты с числом углеродных атомов более 15, и др.), а также их смеси (например, полиэтиленпарафиновая смесь 80 полиэтилена ПЭВД 10103-002 ГОСТ 1633720 парафина ГОСТ 16960). Связующие в имитационный состав вводят в виде порошков, гранул и т.п., а также в виде растворов и расплавов (например, раствор полимера в летучем растворителе распыляется над мукой из растительных кормовых культур, или растительная мука вводится в расплав полимера при экструзионном смешивании и последующей грануляцией). Мука из растительных кормовых культур представляет собой измельченные растения(трава, кукуруза, молодые побеги деревьев и т.д.), их зерна и плоды и применяется как добавка в имитационном материале для приближения его по составу к реальному. Неорганические вещества - песок с твердостью частиц 6,5-9,0 единиц по шкале Мооса используются в имитационном материале при применении последнего для оценки абразивного износа деталей и узлов режущих и измельчающих аппаратов кормо- и зерноуборочной техники. Неорганические вещества - опилки ферромагнитных металлов применяются в имитационном материале для оценки работы отдельных узлов, прослеживания траектории движения технологического материала при работе кормо- и зерноуборочной техники,определения скоростей движения технологического материала при уборке. Индикаторные вещества могут вводиться в состав материала, как все остальные компоненты, так и в виде отдельных частиц, гранул. Формируют стеблестой из имитационного материала, используя оборудование для гранулирования травяной муки, комплекс экструдер - гранулятор или другие. Имитационный материал можно использовать также в виде механической смеси входящих в него компонентов. В отличие от прототипа, данный имитационный состав содержит дополнительные компоненты и обладает новыми свойствами, т.е. введение растительной муки и использование органического связующего позволяет приблизить имитационный материал к реальному по физико-химическим свойствам. Наличие неорганических веществ значительно расширяет области его применения при испытаниях кормо- и зерноуборочных машин. 2 8574 1 2006.10.30 Наиболее оптимальным для испытаний измельчающего аппарата кормоуборочного комбайна является материал следующего состава, мас.песок 0,5 опилки ферромагнитных материалов 0,5 связующее (органические термопластичные вещества) 20-60 вода 8 мука из растительных кормовых культур остальное. Предложенный состав позволяет производить испытания измельчителя кормоуборочного комбайна с максимальной степенью приближения к реальным условиям. Материал состава, мас.связующее - 40, вода - 5, ферромагнитные частицы - 20,остальное - растительная мука, используется для определения траекторий и скоростей движения измельчаемой массы при технологическом процессе, но его удельное сопротивление резанию меньше нижнего предела, чем у кукурузы. Этот состав при включении ферромагнитных частиц в виде отдельных частиц - гранул применяется при испытании металлодетектора измельчающего аппарата. Металлодетектор используется для предохранения измельчающего аппарата от попадания металлических предметов, которые могут встречаться при уборке зеленых кормов. Наличие в составе ферромагнитных частиц менее 10 мас.приводит к постоянному срабатыванию металлодетектора. Материал состава, мас.связующее - 60, вода - 10, песок - 5, остальное - растительная мука, из-за малого содержания органических частиц используется для ускоренных испытаний, так как обладает повышенным коэффициентом трения по сравнению с растительной массой. Содержание воды в составе обусловлено ее содержанием в растениях и не может быть менее 5 мас. , а увеличение ее более 10 мас.затрудняет получение гранул. Содержание связующего менее 20 мас.значительно уменьшает выход гранул, а содержание связующего более 60 мас.уменьшает коэффициент трения и снижает количество растительной муки природного компонента стеблей растений. Содержание абразивных частиц выбрано из условий запыленности при работе кормоуборочной техники так, содержание абразива менее 0,1 мас.уменьшает абразивные свойства состава, которые отличны от реальных, а увеличение более 0,5 мас.приводит к обратному явлению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

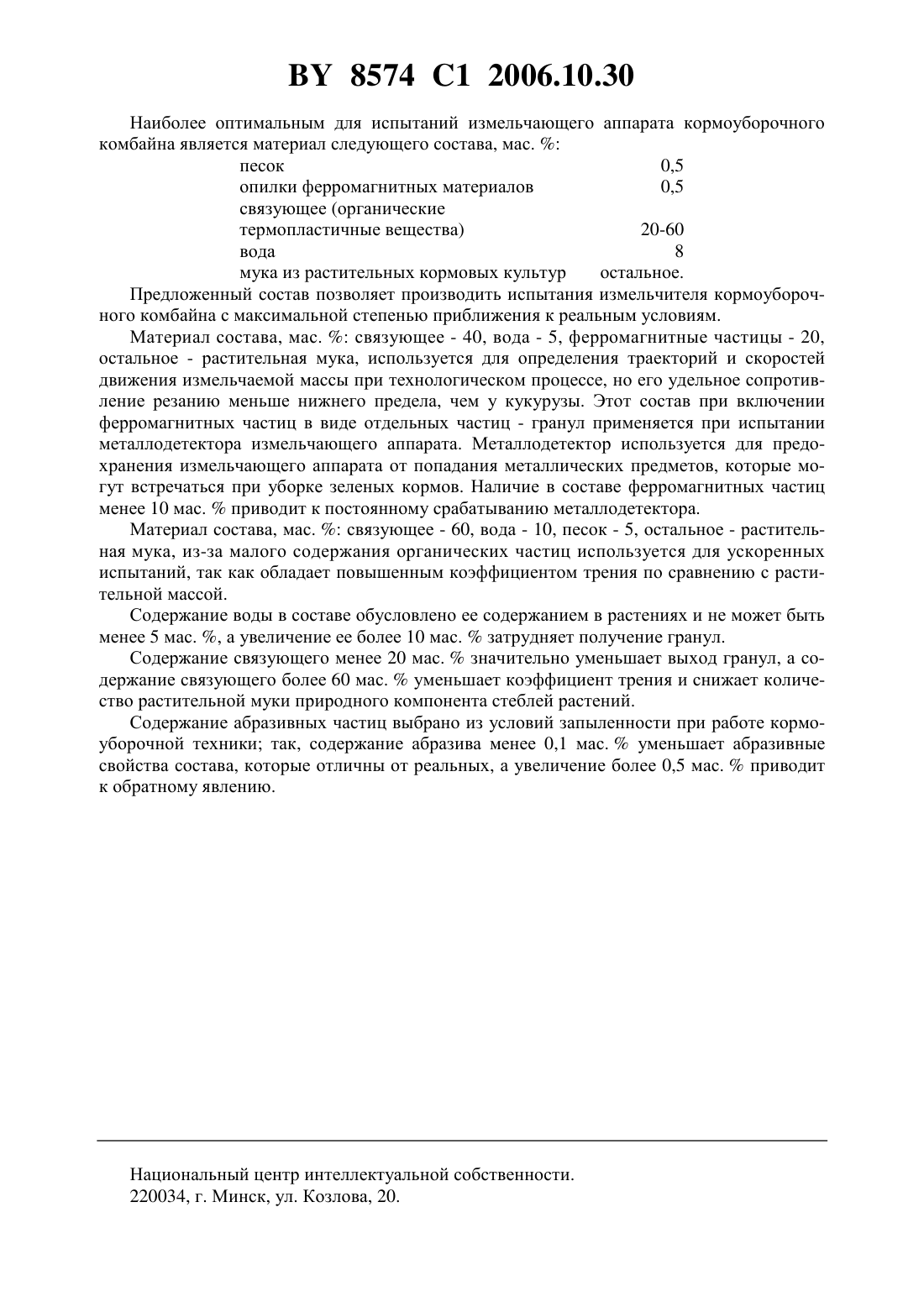

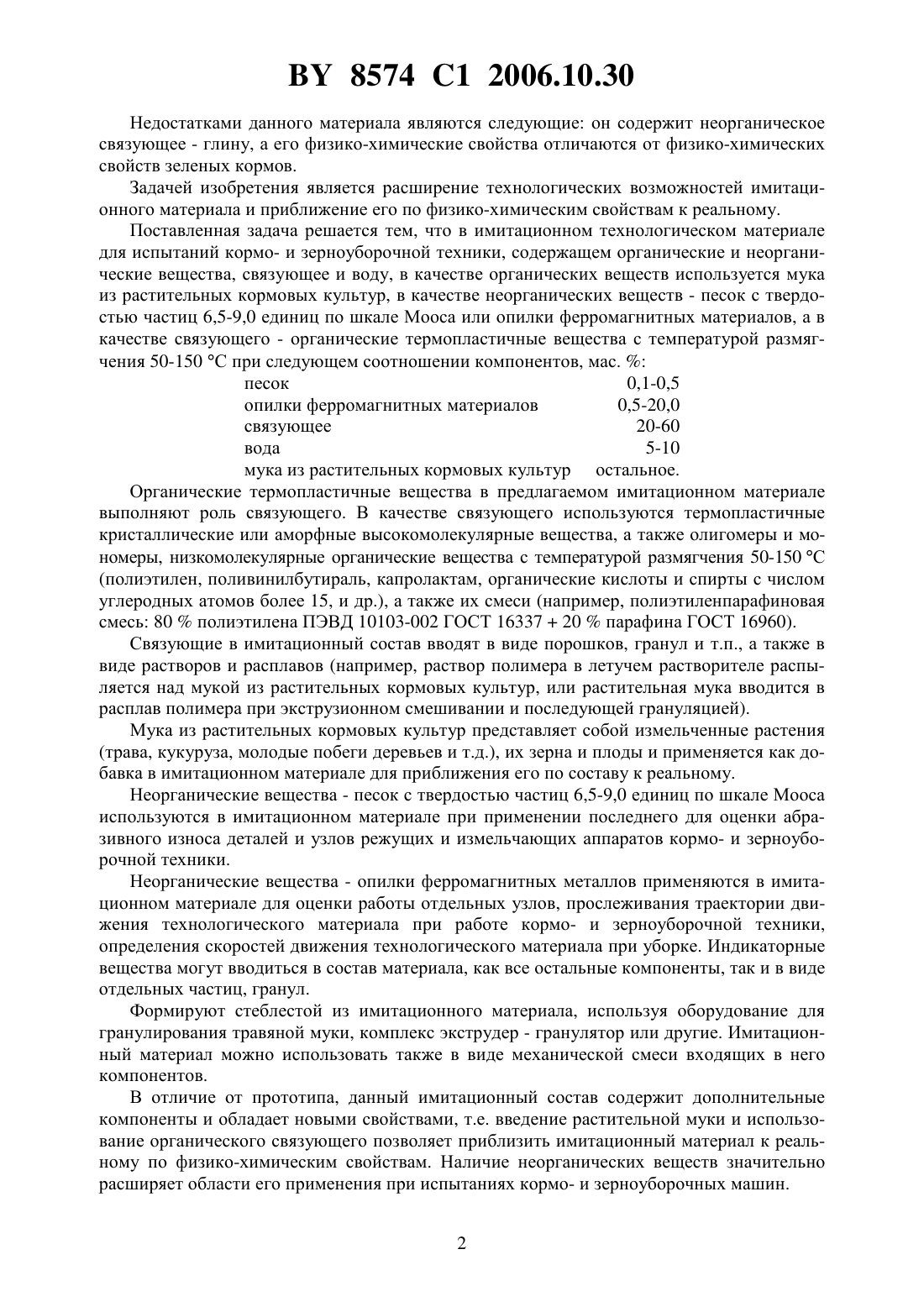

МПК / Метки
МПК: G01M 13/00, C08K 13/02
Метки: технологический, материал, техники, испытаний, зерноуборочной, имитационный, кормо
