Запальник

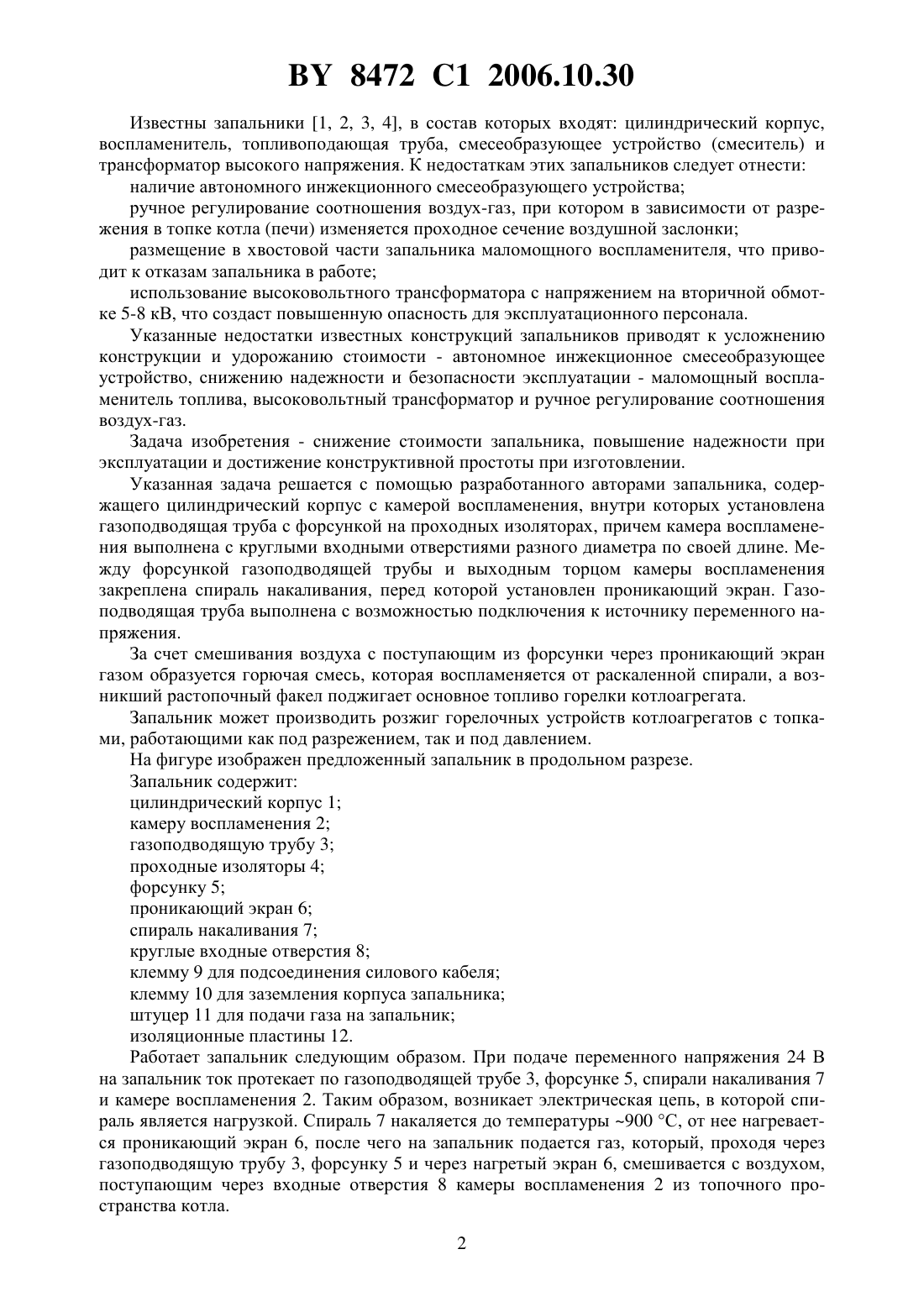

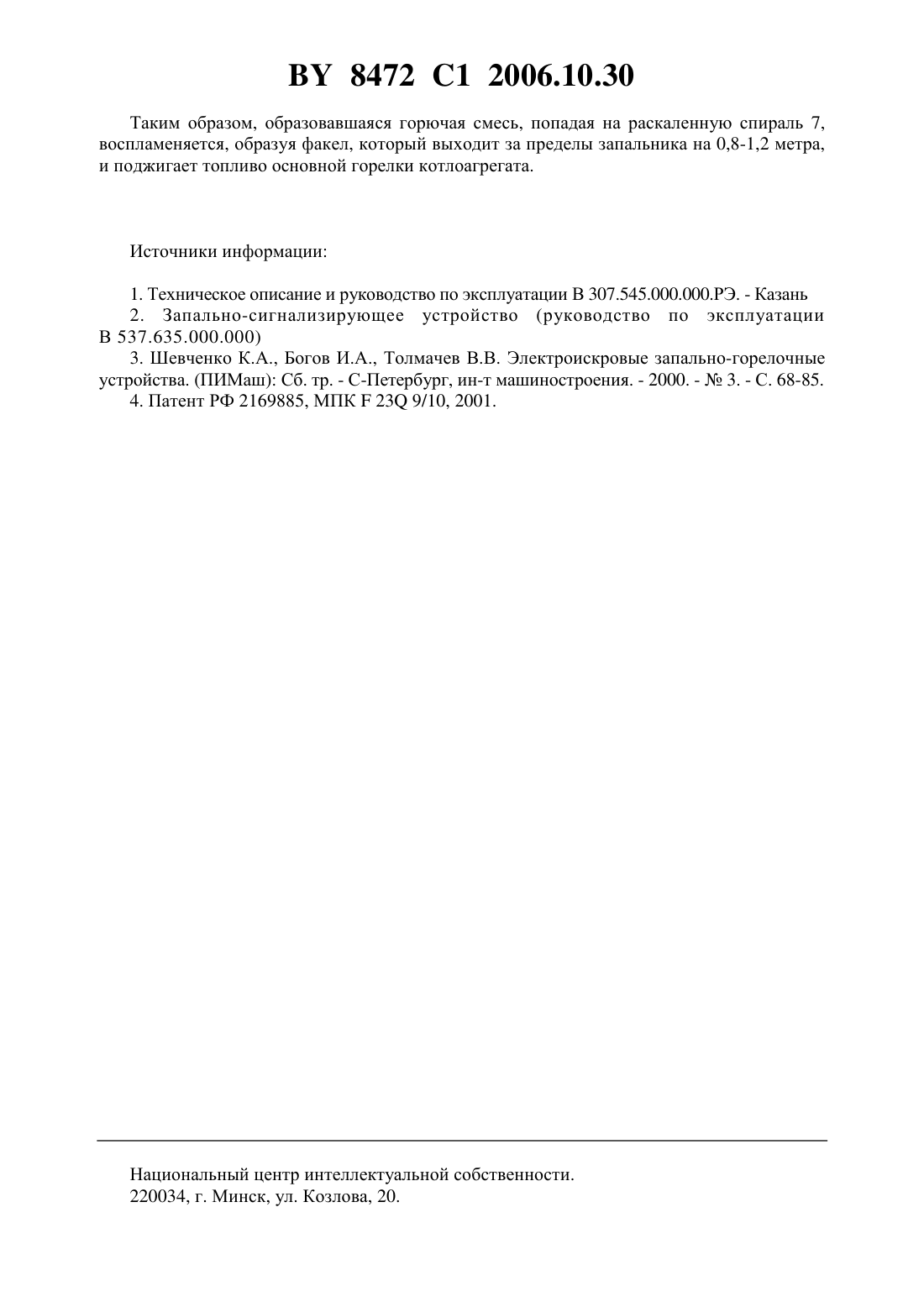

(51)23 9/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Гольдин Георгий Натанович Пирогов Владимир Георгиевич(72) Авторы Пирогов Владимир Георгиевич Гольдин Георгий Натанович(73) Патентообладатели Гольдин Георгий Натанович Пирогов Владимир Георгиевич(57) Запальник, содержащий цилиндрический корпус с камерой воспламенения, внутри которых установлена газоподводящая труба с форсункой, причем камера воспламенения выполнена с круглыми входными отверстиями разного диаметра по своей длине, отличающийся тем, что содержит спираль накаливания, закрепленную между форсункой газоподводящей трубы и выходным торцом камеры воспламенения, установленный перед спиралью накаливания проникающий экран, а газоподводящая труба выполнена с возможностью подключения к источнику переменного напряжения. Изобретение относится к области теплоэнергетики и может быть использовано для розжига горелок газомазутных котлоагрегатов и промышленных печей, работающих на твердых, жидких и газообразных топливах. 8472 1 2006.10.30 Известны запальники 1, 2, 3, 4, в состав которых входят цилиндрический корпус,воспламенитель, топливоподающая труба, смесеобразующее устройство (смеситель) и трансформатор высокого напряжения. К недостаткам этих запальников следует отнести наличие автономного инжекционного смесеобразующего устройства ручное регулирование соотношения воздух-газ, при котором в зависимости от разрежения в топке котла (печи) изменяется проходное сечение воздушной заслонки размещение в хвостовой части запальника маломощного воспламенителя, что приводит к отказам запальника в работе использование высоковольтного трансформатора с напряжением на вторичной обмотке 5-8 кВ, что создаст повышенную опасность для эксплуатационного персонала. Указанные недостатки известных конструкций запальников приводят к усложнению конструкции и удорожанию стоимости - автономное инжекционное смесеобразующее устройство, снижению надежности и безопасности эксплуатации - маломощный воспламенитель топлива, высоковольтный трансформатор и ручное регулирование соотношения воздух-газ. Задача изобретения - снижение стоимости запальника, повышение надежности при эксплуатации и достижение конструктивной простоты при изготовлении. Указанная задача решается с помощью разработанного авторами запальника, содержащего цилиндрический корпус с камерой воспламенения, внутри которых установлена газоподводящая труба с форсункой на проходных изоляторах, причем камера воспламенения выполнена с круглыми входными отверстиями разного диаметра по своей длине. Между форсункой газоподводящей трубы и выходным торцом камеры воспламенения закреплена спираль накаливания, перед которой установлен проникающий экран. Газоподводящая труба выполнена с возможностью подключения к источнику переменного напряжения. За счет смешивания воздуха с поступающим из форсунки через проникающий экран газом образуется горючая смесь, которая воспламеняется от раскаленной спирали, а возникший растопочный факел поджигает основное топливо горелки котлоагрегата. Запальник может производить розжиг горелочных устройств котлоагрегатов с топками, работающими как под разрежением, так и под давлением. На фигуре изображен предложенный запальник в продольном разрезе. Запальник содержит цилиндрический корпус 1 камеру воспламенения 2 газоподводящую трубу 3 проходные изоляторы 4 форсунку 5 проникающий экран 6 спираль накаливания 7 круглые входные отверстия 8 клемму 9 для подсоединения силового кабеля клемму 10 для заземления корпуса запальника штуцер 11 для подачи газа на запальник изоляционные пластины 12. Работает запальник следующим образом. При подаче переменного напряжения 24 В на запальник ток протекает по газоподводящей трубе 3, форсунке 5, спирали накаливания 7 и камере воспламенения 2. Таким образом, возникает электрическая цепь, в которой спираль является нагрузкой. Спираль 7 накаляется до температуры 900 С, от нее нагревается проникающий экран 6, после чего на запальник подается газ, который, проходя через газоподводящую трубу 3, форсунку 5 и через нагретый экран 6, смешивается с воздухом,поступающим через входные отверстия 8 камеры воспламенения 2 из топочного пространства котла. 2 8472 1 2006.10.30 Таким образом, образовавшаяся горючая смесь, попадая на раскаленную спираль 7,воспламеняется, образуя факел, который выходит за пределы запальника на 0,8-1,2 метра,и поджигает топливо основной горелки котлоагрегата. Источники информации 1. Техническое описание и руководство по эксплуатации В 307.545.000.000.РЭ. - Казань 2. Запально-сигнализирующее устройство (руководство по эксплуатации В 537.635.000.000) 3. Шевченко К.А., Богов И.А., Толмачев В.В. Электроискровые запально-горелочные устройства. (ПИМаш) Сб. тр. - С-Петербург, ин-т машиностроения. - 2000. -3. - С. 68-85. 4. Патент РФ 2169885, МПК 23 9/10, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
