Полидисульфид диацетилферроцена в качестве светостабилизатора полиэтилена

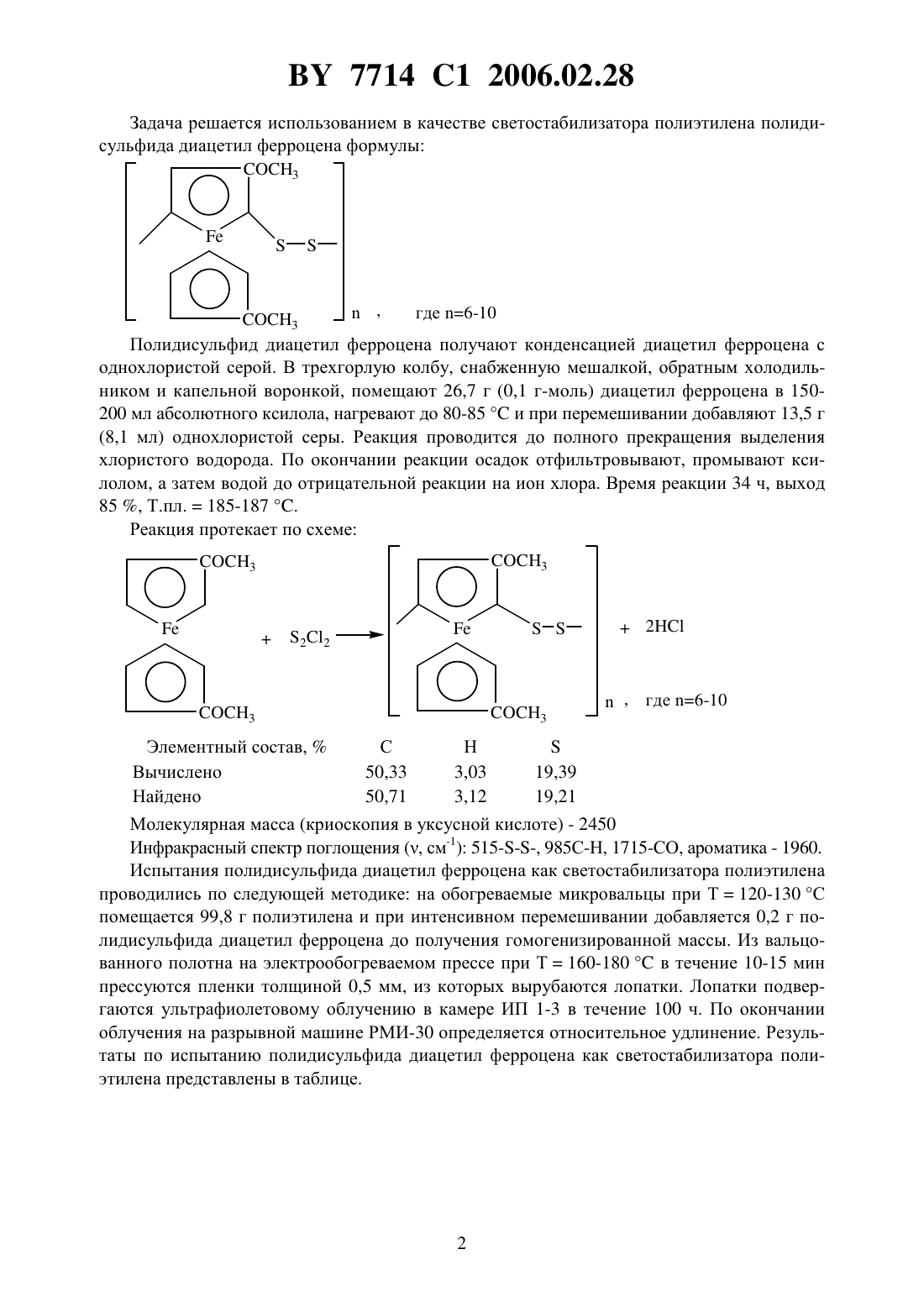

(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Яценко Валентина Владимировна Кочеткова Юлия Валерьевна Судиловская Елена Александровна Плакса Константин Константинович(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(57) Полидисульфид диацетилферроцена формулы 3 Изобретение относится к области светостабилизаторов полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена в процессе светостарения или их снижению в значительно меньшей степени, чем без светостабилизаторов. В качестве светостабилизатора полиэтилена широко применяется 4-алкокси 2-гидроксибензоферрон (бензон ОА) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия светостабилизатора полиэтилена. 7714 1 2006.02.28 Задача решается использованием в качестве светостабилизатора полиэтилена полидисульфида диацетил ферроцена формулы 3,где 6-10 3 Полидисульфид диацетил ферроцена получают конденсацией диацетил ферроцена с однохлористой серой. В трехгорлую колбу, снабженную мешалкой, обратным холодильником и капельной воронкой, помещают 26,7 г (0,1 г-моль) диацетил ферроцена в 150200 мл абсолютного ксилола, нагревают до 80-85 и при перемешивании добавляют 13,5 г(8,1 мл) однохлористой серы. Реакция проводится до полного прекращения выделения хлористого водорода. По окончании реакции осадок отфильтровывают, промывают ксилолом, а затем водой до отрицательной реакции на ион хлора. Время реакции 34 ч, выход 85 , Т.пл.185-187 . Реакция протекает по схеме Вычислено 50,33 3,03 19,39 Найдено 50,71 3,12 19,21 Молекулярная масса (криоскопия в уксусной кислоте) - 2450 Инфракрасный спектр поглощения (, см-1) 515, 985 С-Н, 1715-СО, ароматика - 1960. Испытания полидисульфида диацетил ферроцена как светостабилизатора полиэтилена проводились по следующей методике на обогреваемые микровальцы при Т 120-130 С помещается 99,8 г полиэтилена и при интенсивном перемешивании добавляется 0,2 г полидисульфида диацетил ферроцена до получения гомогенизированной массы. Из вальцованного полотна на электрообогреваемом прессе при Т 160-180 в течение 10-15 мин прессуются пленки толщиной 0,5 мм, из которых вырубаются лопатки. Лопатки подвергаются ультрафиолетовому облучению в камере ИП 1-3 в течение 100 ч. По окончании облучения на разрывной машине РМИ-30 определяется относительное удлинение. Результаты по испытанию полидисульфида диацетил ферроцена как светостабилизатора полиэтилена представлены в таблице. Относительное удлинение До облучения После облучения Полидисульфид диацетил ферроцена 1 0,2 395 100 2 0,3 400 145 3 0,5 402 195 Бензон ОА 0,5 420 130 В концентрации 0,3-0,5 масс полидисульфида диацетил ферроцена относительное удлинение после светостарения в 1,2-1,5 раза выше, чем в присутствии промышленного светостабилизатора бензона ОА. Источники информации 1. Химические добавки к полимерам Справочник. - М. Химия, 1981. - С. 115-116 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
