Полидисульфид п-аминофенола в качестве стабилизатора термоокислительной деструкции полиэтилена

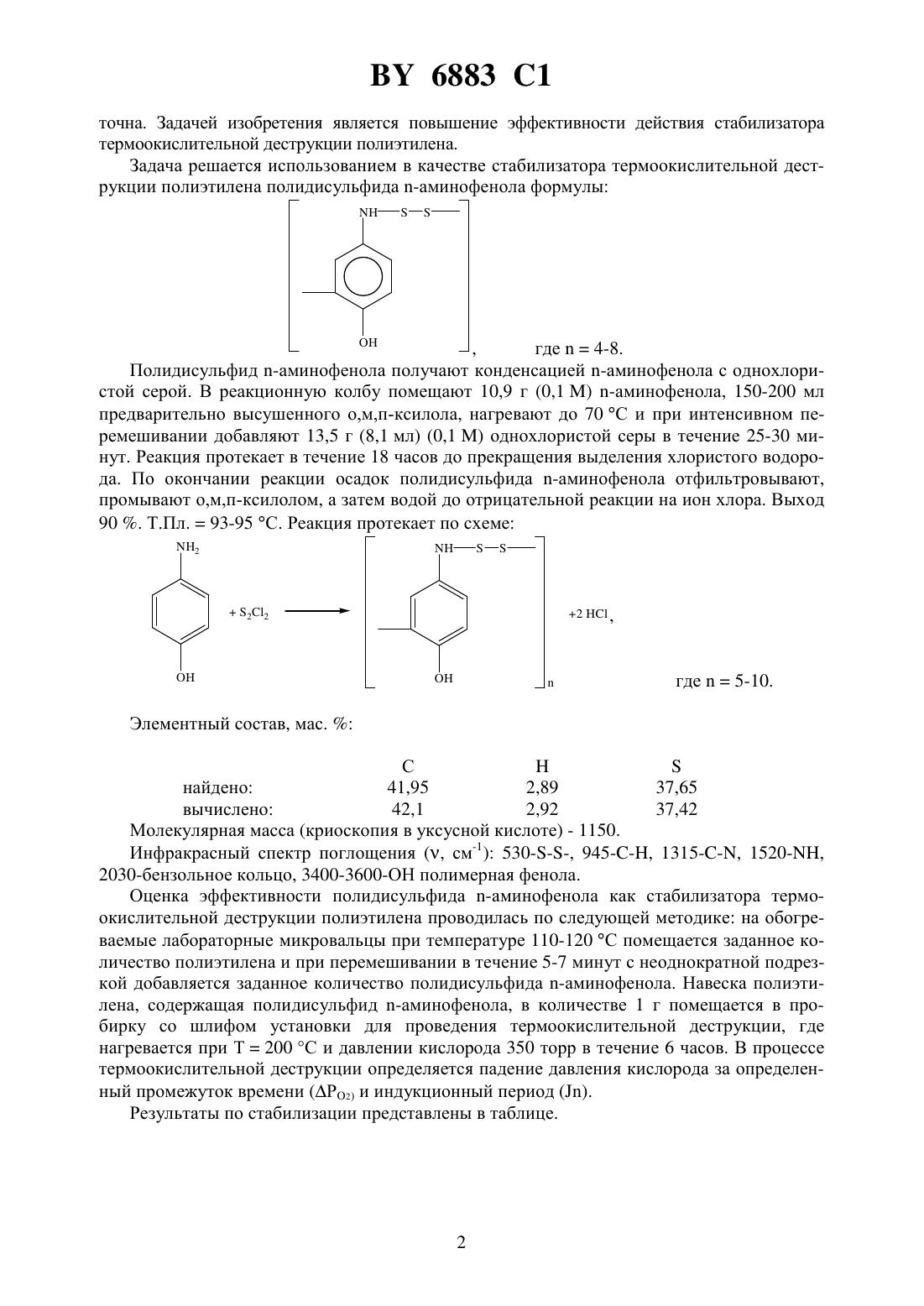

(51)7 С 080 75/14,(12) с озь 23/06 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) ПОЛИДИСУЛЬФИД п-АМИНОФЕНОЛА В КАЧЕСТВЕ СТАБИЛИЗАТОРА ТЕРМООКИСЛИТЕЛЬНОИ ДЕСТРУКЦИИ(71) Заявитель Белорусский государственный университет (ВУ)(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Кочеткова Юлия Валерьевна Кречко Наталья Александровна Пономарева Марина Владимировна Сивая Ольга Витальевна Яценко Валентина Владимировна (ВУ)(73) Патентообладатель Белорусский государственный университет (ВУ)(57) Полидисульфид п-аминофенола формулы ЫН 5 он П где п 5-10, В КЗЧССТВС стабилизатора ТЕРМООКИСЛИТЕЛЬНОИ ДЕСТРУКЦИИ полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена известен параоксифенилсалициламид (оксафенамид) 1 (прототип). Однако его эффективность недоста ВУ 6883 С 1точна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена.Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена полидисульфида п-аминофенола формулыПолидисульфид п-аминофенола получают конденсацией п-аминофенола с однохлористой серой. В реакционную колбу помещают 10,9 г (О,1 М) п-аминофенола, 150-200 мл предварительно высушенного о,м,п-ксилола, нагревают до 70 С и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) (0,1 М) однохлористой серы в течение 25-30 минут. Реакция протекает в течение 18 часов до прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида п-аминофенола отфильтровывают,промывают о,м,п-ксилолом, а затем водой до отрицательной реакции на ион хлора. Выход 90 . Т.Пл. 93-95 С. Реакция протекает по схемеИнфракрасный спектр поглощения (у, см 1) 530-5-5-, 945-С-Н, 1315-С-1 Т, 1520-ЫН,2 О 30-бензольное кольцо, 34 О 0-36 ОО-ОН полимерная фенола.Оценка эффективности полидисульфида п-аминофенола как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 110-120 С помещается заданное количество полиэтилена и при перемешивании в течение 5-7 минут с неоднократной подрезкой добавляется заданное количество полидисульфида п-аминофенола. Навеска полиэтилена, содержащая полидисульфид п-аминофенола, в количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (АРод и индукционный период (111).Результаты по стабилизации представлены в таблице.Падение давления кислорода АРо 2 в торр на г полиэтиленаВ присутствии полидисульфида п-аминофенола термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, Чем в присутствии известного оксафенамида. В Концентрации 0,5 Мас. в присутствии полидисульфида п-аминофенола индукционный период в 10 раза выше, Чем в присутствии 0,5 Мас. оКсафенаМида, а падение кислорода в зависимости от времени в 0,2-3 раз ниже.1. А.с. 362034 / Козлов Н.С., Соколов А.Н. Стабилизированная Композиция на основе полиэтилена.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
