Полидисульфид пара-оксидифениламина в качестве стабилизатора термоокислительной деструкции полиэтилена

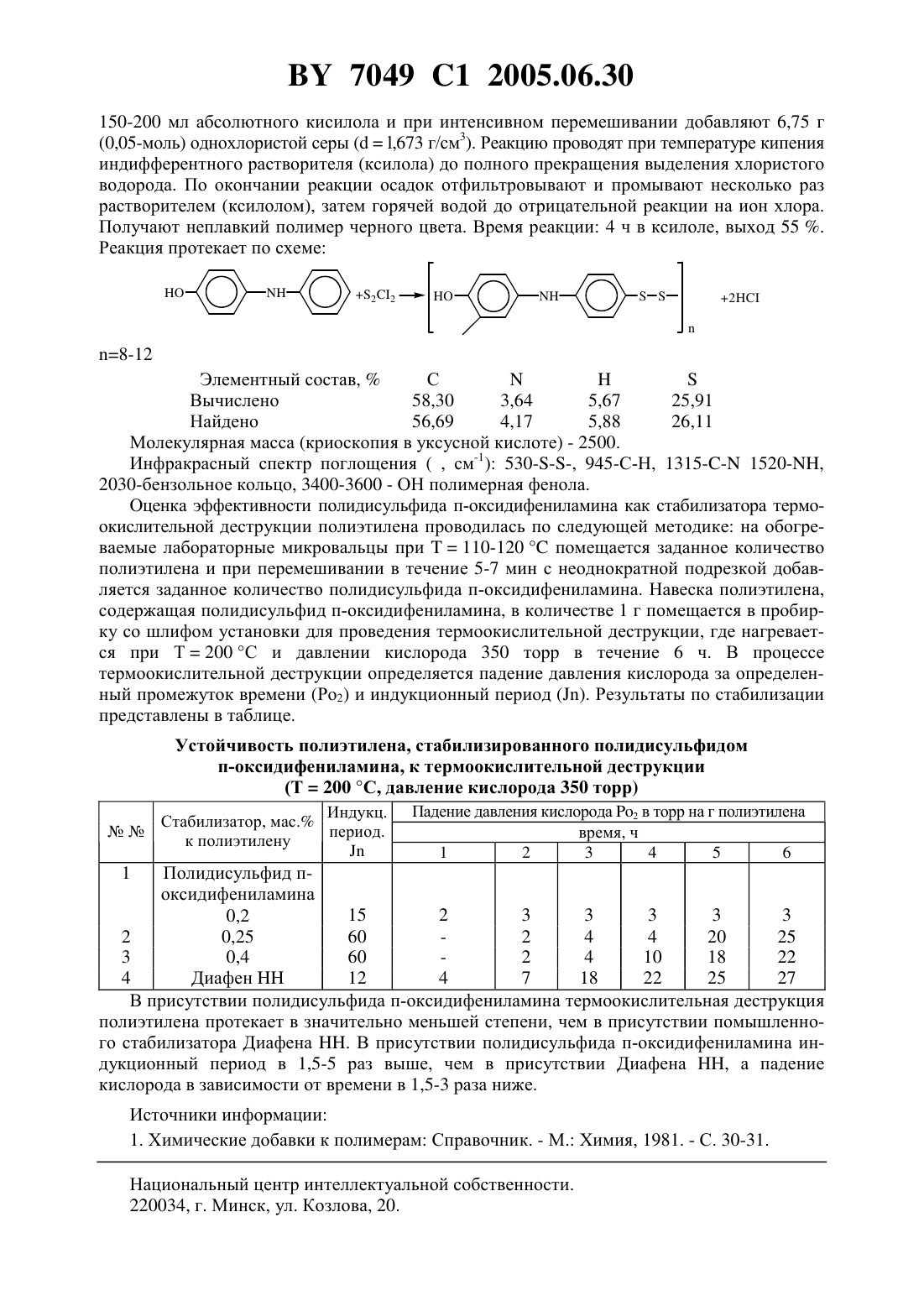

(54) ПОЛИДИСУЛЬФИД ПАРА-ОКСИДИФЕНИЛАМИНА В КАЧЕСТВЕ СТАБИЛИЗАТОРА ТЕРМООКИСЛИТЕЛЬНОИ ДЕСТРУКЦИИ(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет (ВУ)(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Смоляк Леонид Юрьевич Кочеткова Юлия Валерьевна (ВУ)(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университетгде п 8-12,в качестве стабилизатора термоокислительной деструкции полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена широко используется 111 1 Т 1 ди(нафтил-2)фенилендиамин 1,4 (диафен НН) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена.Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена полидисульфида параоксидифениламина формулы150-200 мл абсолютного кисилола И при интенсивном перемешивании добавляют 6,75 г(0,05-моль) однохлористой серы 1 1,673 г/смз). Реакцию проводят при температуре кипения индифферентного растворителя (ксилола) до полного прекращения выделения хлористого водорода. По окончании реакции осадок отфильтровь 1 вают и промывают несколько раз растворителем (ксилолом), затем горячей водой до отрицательной реакции на ион хлора. Получают неплавкий полимер черного цвета. Время реакции 4 ч в ксилоле, выход 55 . Реакция протекает по схемеИнфракрасный спектр поглощения ( , см 1) 530-5-5-, 945-С-Н, 1315-С-11 1520-11 Н,2030-бензольное кольцо, 3400-3600 - ОН полимерная фенола.Оценка эффективности полидисульфида п-оксидифениламина как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при Т 110-120 С помещается заданное количество полиэтилена и при перемещивании в течение 5-7 мин с неоднократной подрезкой добавляется заданное количество полидисульфида п-оксидифениламина. Навеска полиэтилена,содержащая полидисульфид п-оксидифениламина, в количестве 1 г помещается в пробирку со щлифом установки для проведения термоокислительной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 ч. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (Ро 2) и индукционный период (Шп). Результаты по стабилизации представлены в таблице.Стабилизато Мас (7 Индукц. Падение давления кислорода Ро 2 в торр на г полиэтиленаПолидисульфид поксидифениламина 0,2 0,25 0,4 Диафен НН В присутствии полидисульфида п-оксидифениламина термоокислительная деструкция полиэтилена протекает в значительно меньщей степени, чем в присутствии помыщленного стабилизатора Диафена НН. В присутствии полидисульфида п-оксидифениламина индукционный период в 1,5-5 раз выще, чем в присутствии Диафена НН, а падение кислорода в зависимости от времени в 1,5-3 раза ниже.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
