Полидисульфид п-аминобензойной кислоты в качестве стабилизатора термоокислительной деструкции полиэтилена

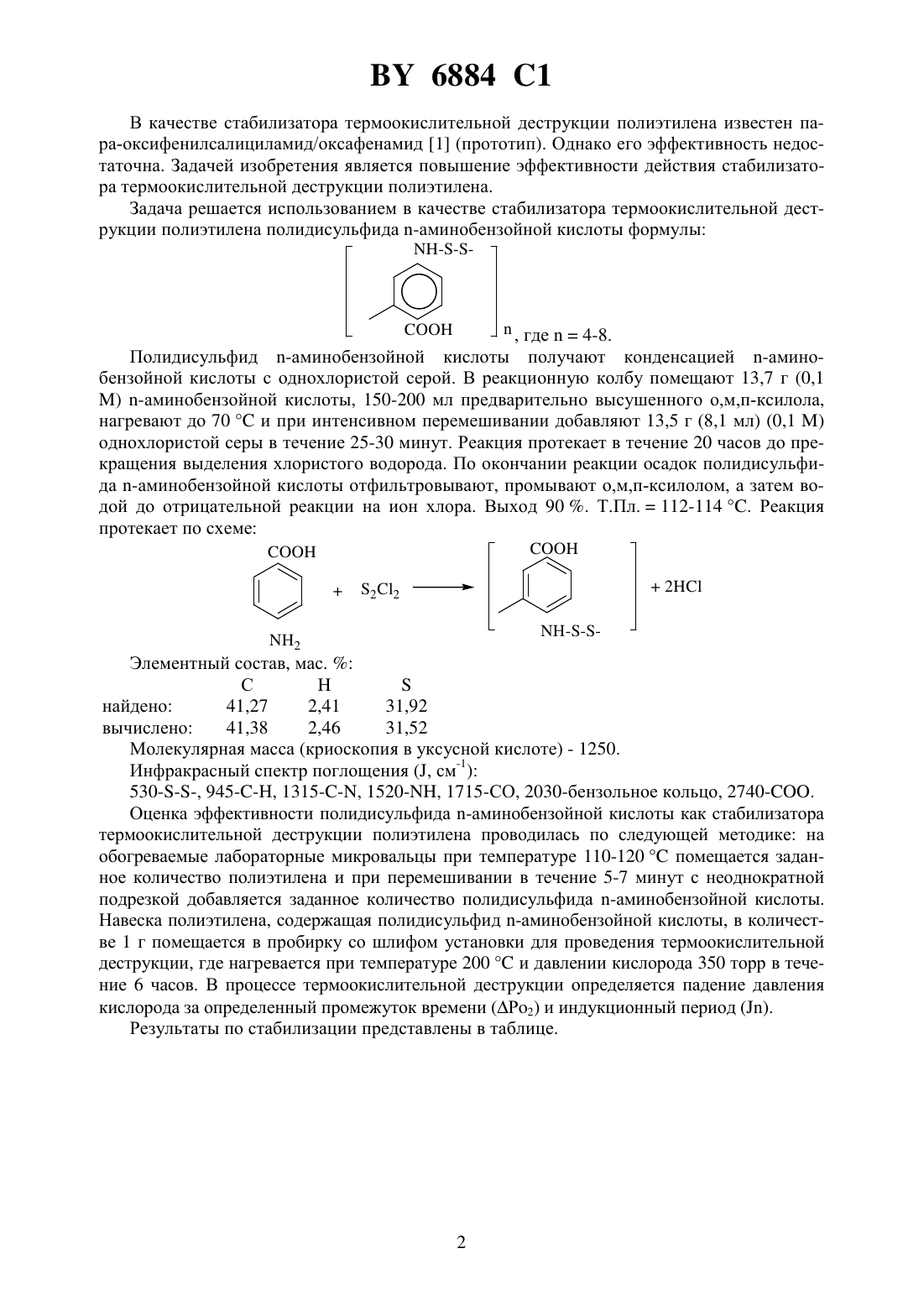

(51)7 С 080 75/14,(12) с озь 23/06 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИКАЧЕСТВЕ СТАБИЛИЗАТОРА ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявитель Белорусский государственный университет (ВУ)(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Кочеткова Юлия Валерьевна Кречко Наталья Александровна Пономарева Марина Владимировна Сивая Ольга Витальевна Яценко Валентина Владимировна (ВУ)(73) Патентообладатель Белорусский государственный университет (ВУ)Полидисульфид п-аминобензойной кислоты формулы СООН МН-з-з д, где п 4-8,в качестве стабилизатора термоокислительной деструкции полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена известен пара-оксифенилсалициламид/оксафенамид 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена.Задача решается использованием в качестве стабилизатора термоокислительной дест рукции полиэтилена полидисульфида п-аминобензойной кислоты формулы МН-З-З СООН П, где п 4-8.Полидисульфид п-аминобензойной кислоты получают конденсацией п-аминобензойной кислоты с однохлористой серой. В реакционную колбу помеЩают 13,7 г (0,1 М) п-аминобензойной кислоты, 150-200 мл предварительно высушенного о,м,п-ксилола,нагревают до 70 С и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) (0,1 М) однохлористой серы в течение 25-30 минут. Реакция протекает в течение 20 часов до прекрашения выделения хлористого водорода. По окончании реакции осадок полидисульфида п-аминобензойной кислоты отфильтровывают, промывают о,м,п-ксилолом, а затем водой до отрицательной реакции на ион хлора. Выход 90 . Т.Пл. 112-114 С. Реакция протекает по схемеИнфракрасный спектр поглошения (1, см 1)Оценка эффективности полидисульфида п-аминобензойной кислоты как стабилизатора термоокислительной деструкции полиэтилена проводилась по следуюшей методике на обогреваемые лабораторные микровальцы при температуре 110-120 С помеЩается заданное количество полиэтилена и при перемешивании в течение 5-7 минут с неоднократной подрезкой добавляется заданное количество полидисульфида п-аминобензойной кислоты. Навеска полиэтилена, содержащая полидисульфид п-аминобензойной кислоты, в количестве 1 г помешается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при температуре 200 С и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (АРо 2) и индукционный период (111).Результаты по стабилизации представлены в таблице.Устойчивость полиэтилена, стабилизированного полидисульфидом паминобензойной кислоты к термоокислительной деструкцииПадение давления кислорода АРо 2 в торр на г Индукц. Стабилизатор, мас. полиэтилена Не Не период. к полиэтилену МИН ш время, часы 3 4 Полидисульфид паминобензойной к-ты 1 0,1 5 34 33 25 18 16 2 0,25 15 8 7 о 7 15 3 0,5 45 15 16 16 17 18 оксафенамид 4 0,5 10 3 15 33 40 45 48Х ВЫДСЛСНИС ЛСТУЧИХ ПРОДУКТОВ ТСРМООКИСЛИТСЛЬНОЙ ДССТруКЦИИ полиэтиленаВ присутствии полидисульфида п-аминобензойной Кислоты термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, Чем в присутствии известного оксафенамида. В концентрации 0,25-0,5 мас. в присутствии полидисульфида паминобензойной Кислоты индукционный период в 1,5-3 раза выше, Чем в присутствии 0,5 мас. оксафенамида, а падение кислорода в зависимости от времени в 2-5 раз ниже.1. А.с. 362034 / Козлов Н.С., Соколов А.Н. Стабилизированная композиция на основе полиэтилена.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
