Стабилизатор термоокислительной деструкции полиэтилена

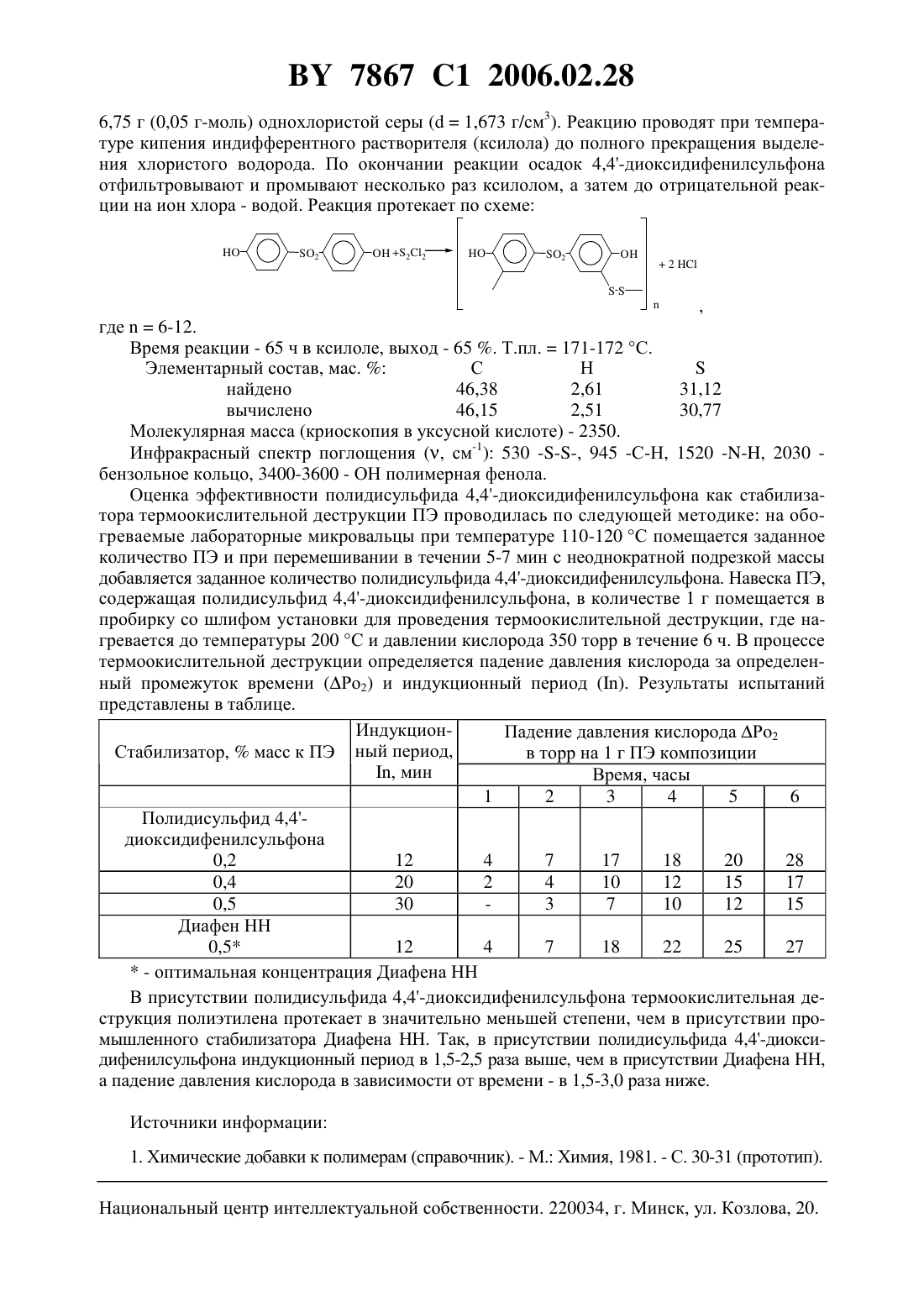

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАБИЛИЗАТОР ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Смоляк Леонид Юрьевич Лосев Юрий Павлович Прокопчук Николай Романович Кочеткова Юлия Валерьевна(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(56) Гринцевич Е.Е. и др. Весц Нацыянальнай акадэм навук Беларус Сер. хм. навук. - 2001. -3. - С. 81-86.1079654 , 1984.988840, 1983.1536787 1, 1996.4123372, 1978.,где 6-12,в качестве стабилизатора термоокислительной деструкции полиэтилена. Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена (ПЭ), которые способствуют сохранению эксплуатационных свойств изделий из ПЭ или их снижению в степени значительно меньшей, чем без стабилизаторов. В качестве стабилизатора термоокислительной деструкции ПЭ широко используется,-ди(нафтил-2)фенилендиамин-1,4 (торговое название Диафен НН) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции ПЭ. Задача решается использованием в качестве стабилизатора термоокислительной деструкции ПЭ полидисульфида 4,4-диоксидифенилсульфона формулы, где 6-12. Полидисульфид 4,4-диоксидифенилсульфона получают конденсацией 4,4-диоксидифенилсульфона с однохлористой серой. В трехгорлую, снабженную мешалкой, обратным холодильником и капельной воронкой, помещают 12,5 г (0,05 г-моль) 4,4-диоксидифенилсульфона, 150-200 мл абсолютного ксилола и при интенсивном перемешивании добавляют 7867 1 2006.02.28 6,75 г (0,05 г-моль) однохлористой серы (1,673 г/см 3). Реакцию проводят при температуре кипения индифферентного растворителя (ксилола) до полного прекращения выделения хлористого водорода. По окончании реакции осадок 4,4-диоксидифенилсульфона отфильтровывают и промывают несколько раз ксилолом, а затем до отрицательной реакции на ион хлора - водой. Реакция протекает по схеме найдено 46,38 2,61 31,12 вычислено 46,15 2,51 30,77 Молекулярная масса (криоскопия в уксусной кислоте) - 2350. Инфракрасный спектр поглощения (, см-1) 530 , 945 -С-Н, 1520 , 2030 бензольное кольцо, 3400-3600 - ОН полимерная фенола. Оценка эффективности полидисульфида 4,4-диоксидифенилсульфона как стабилизатора термоокислительной деструкции ПЭ проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 110-120 С помещается заданное количество ПЭ и при перемешивании в течении 5-7 мин с неоднократной подрезкой массы добавляется заданное количество полидисульфида 4,4-диоксидифенилсульфона. Навеска ПЭ,содержащая полидисульфид 4,4-диоксидифенилсульфона, в количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается до температуры 200 С и давлении кислорода 350 торр в течение 6 ч. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (Ро 2) и индукционный период . Результаты испытаний представлены в таблице. ИндукционПадение давления кислорода Р 2 ный период,Стабилизатор,масс к ПЭ в торр на 1 г ПЭ композиции, мин Время, часы 1 2 3 4 5 6 Полидисульфид 4,4 диоксидифенилсульфона 0,2 12 4 7 17 18 20 28 0,4 20 2 4 10 12 15 17 0,5 30 3 7 10 12 15 Диафен НН 0,5 12 4 7 18 22 25 27- оптимальная концентрация Диафена НН В присутствии полидисульфида 4,4-диоксидифенилсульфона термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, чем в присутствии промышленного стабилизатора Диафена НН. Так, в присутствии полидисульфида 4,4-диоксидифенилсульфона индукционный период в 1,5-2,5 раза выше, чем в присутствии Диафена НН,а падение давления кислорода в зависимости от времени - в 1,5-3,0 раза ниже. Источники информации 1. Химические добавки к полимерам (справочник). - М. Химия, 1981. - С. 30-31 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
