Полидисульфид биурета в качестве стабилизатора термоокислительной деструкции полиэтилена

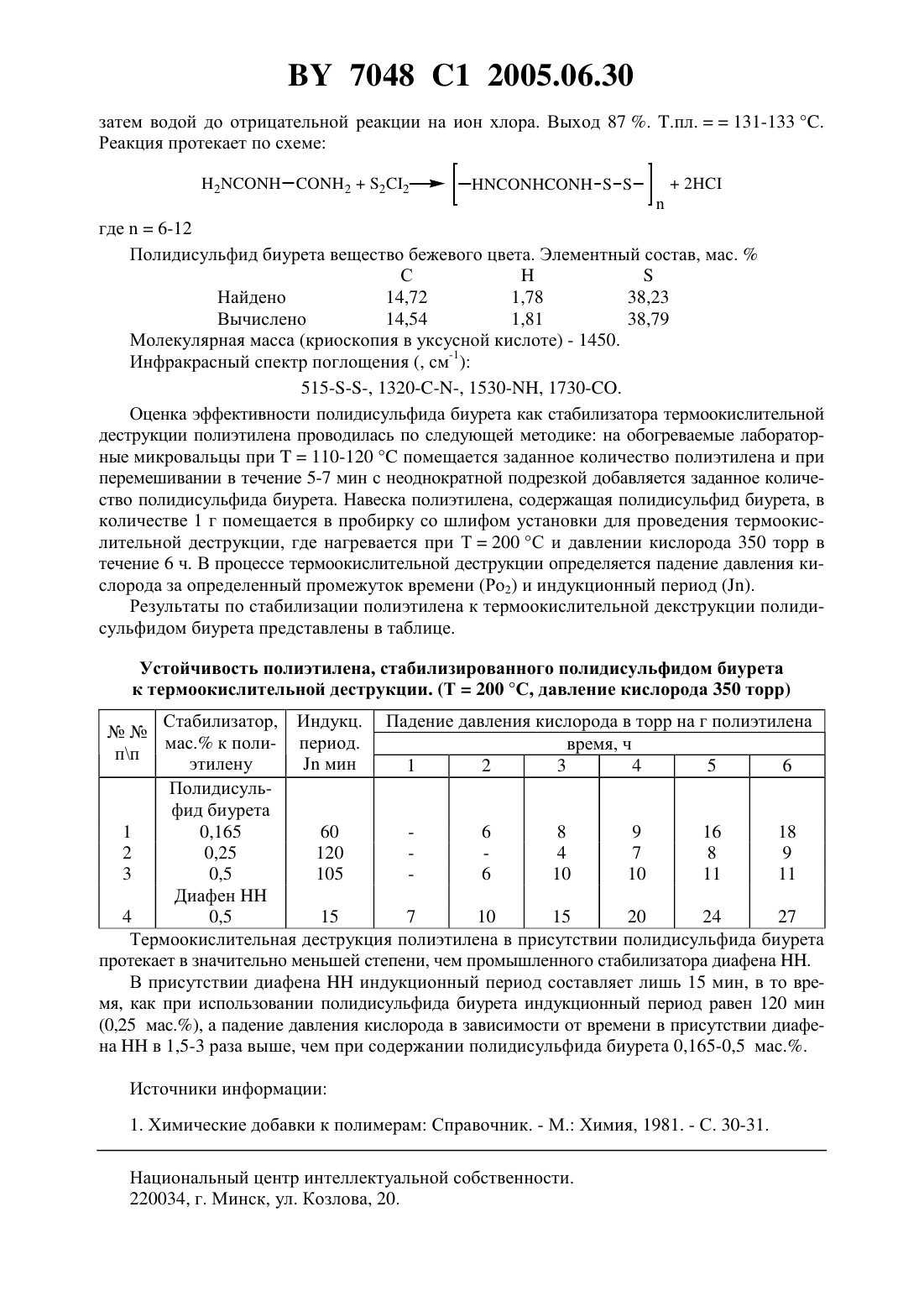

(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет (ВУ)(72) Авторы Смоляк Леонид Юрьевич Прокопчук Николай Романович Лосев Юрий Павлович Кочеткова Юлия Валерьевна (ВУ)(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет-Н 1 ТСО 1 ТНСО 11 Н-5-5- , где п 6-12,в качестве стабилизатора термоокислительной деструкции полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена широко используется 1 Т 11 Т 1-ди(нафтил-2)фенилендиамин 1,4,(диафен НН) (прототип) 1. Однако его эффективность недостаточна.Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена.Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена полидисульфида биурета формулыПолидисульфид биурета получают конденсацией биурета с однохлористой серой.В реакционную колбу помешают 10,3 г (0,1 М) биурета, 150-200 мл предварительно высушенного о,м,п-ксилола, нагревают до 70 С и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) (0,1 М) однохлористой серы в течение 25-30 мин. Реакция протекает в течение 24 ч до прекрашения выделения хлористого водорода. По окончании реакции осадок полидисульфида биурета отфильтровывают, промывают о,м,п-ксилолом, азатем водой до отрицательной реакции на ион хлора. Выход 87 . Т.пл. 131-133 С. Реакция протекает по схемеп где п 6-12 Полидисульфид биурета вешество бежевого цвета. Элементный состав, мас. С Н 5 Найдено 14,72 1,78 38,23 Вычислено 14,54 1,81 38,79Молекулярная масса (криоскопия в уксусной кислоте) - 1450. Инфракрасный спектр поглошения (, см 1)Оценка эффективности полидисульфида биурета как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при Т 110-120 С помешается заданное количество полиэтилена и при перемешивании в течение 5-7 мин с неоднократной подрезкой добавляется заданное количество полидисульфида биурета. Навеска полиэтилена, содержащая полидисульфид биурета, в количестве 1 г помешается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 ч. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (Ро 2) и индукционный период (111).Результаты по стабилизации полиэтилена к термоокислительной декструкции полидисульфидом биурета представлены в таблице.Устойчивость полиэтилена, стабилизированного полидисульфидом биурета к термоокислителЬной деструкции. (Т 200 С, давление кислорода 350 торр)М М Стабилизатор, Индукц. Падение давления кислорода в торр на г полиэтилена ПП мас. к поли- период. время, ч этилену 1 п мин 1 2 3 4 5 6 Полидисульфид биурета 1 0,165 60 - 6 8 9 16 18 2 0,25 120 - - 4 7 8 9 3 0,5 105 - 6 10 10 1 1 1 1 Диафен НН 4 0,5 15 7 10 15 20 24 27Термоокислительная деструкция полиэтилена в присутствии полидисульфида биурета протекает в значительно меньшей степени, чем промышленного стабилизатора диафена НН.В присутствии диафена НН индукционный период составляет лишь 15 мин, в то время, как при использовании полидисульфида биурета индукционный период равен 120 мин(0,25 мас.), а падение давления кислорода в зависимости от времени в присутствии диафена НН в 1,5-3 раза выше, чем при содержании полидисульфида биурета 0,165-0,5 мас..Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
