Циклонный пылеуловитель

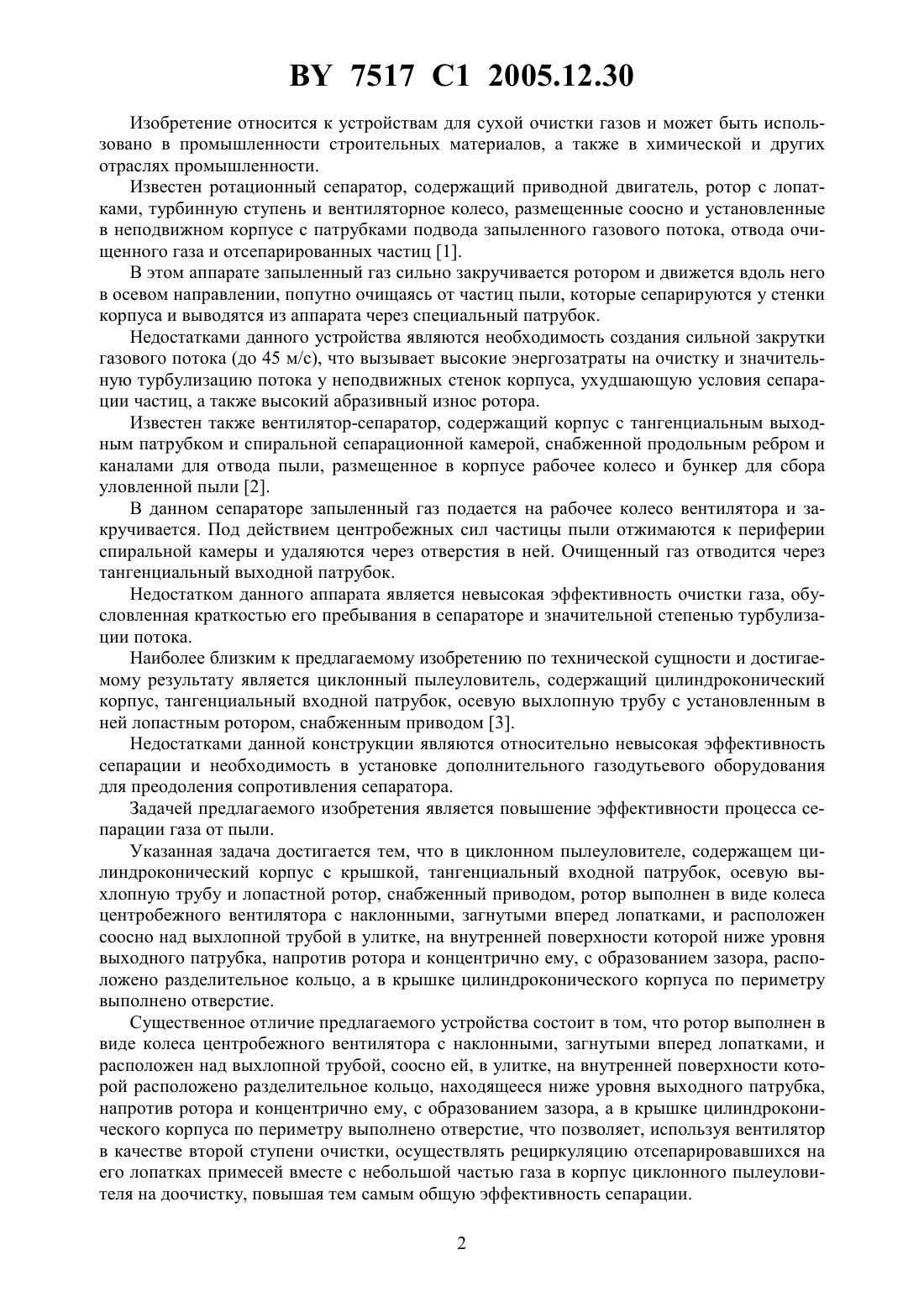

(51)01 45/14 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьмин Владислав Владимирович Марков Владимир Алексеевич Легчилов Игорь Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Циклонный пылеуловитель, содержащий цилиндроконический корпус с крышкой,тангенциальный входной патрубок, осевую выхлопную трубу и лопастной ротор, снабженный приводом, отличающийся тем, что ротор выполнен в виде колеса центробежного вентилятора с наклонными, загнутыми вперед лопатками, и расположен соосно над выхлопной трубой в улитке, на внутренней поверхности которой ниже уровня выходного патрубка, напротив ротора и концентрично ему, с образованием зазора, расположено разделительное кольцо, а в крышке цилиндроконического корпуса по периметру выполнено отверстие. 7517 1 2005.12.30 Изобретение относится к устройствам для сухой очистки газов и может быть использовано в промышленности строительных материалов, а также в химической и других отраслях промышленности. Известен ротационный сепаратор, содержащий приводной двигатель, ротор с лопатками, турбинную ступень и вентиляторное колесо, размещенные соосно и установленные в неподвижном корпусе с патрубками подвода запыленного газового потока, отвода очищенного газа и отсепарированных частиц 1. В этом аппарате запыленный газ сильно закручивается ротором и движется вдоль него в осевом направлении, попутно очищаясь от частиц пыли, которые сепарируются у стенки корпуса и выводятся из аппарата через специальный патрубок. Недостатками данного устройства являются необходимость создания сильной закрутки газового потока (до 45 м/с), что вызывает высокие энергозатраты на очистку и значительную турбулизацию потока у неподвижных стенок корпуса, ухудшающую условия сепарации частиц, а также высокий абразивный износ ротора. Известен также вентилятор-сепаратор, содержащий корпус с тангенциальным выходным патрубком и спиральной сепарационной камерой, снабженной продольным ребром и каналами для отвода пыли, размещенное в корпусе рабочее колесо и бункер для сбора уловленной пыли 2. В данном сепараторе запыленный газ подается на рабочее колесо вентилятора и закручивается. Под действием центробежных сил частицы пыли отжимаются к периферии спиральной камеры и удаляются через отверстия в ней. Очищенный газ отводится через тангенциальный выходной патрубок. Недостатком данного аппарата является невысокая эффективность очистки газа, обусловленная краткостью его пребывания в сепараторе и значительной степенью турбулизации потока. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является циклонный пылеуловитель, содержащий цилиндроконический корпус, тангенциальный входной патрубок, осевую выхлопную трубу с установленным в ней лопастным ротором, снабженным приводом 3. Недостатками данной конструкции являются относительно невысокая эффективность сепарации и необходимость в установке дополнительного газодутьевого оборудования для преодоления сопротивления сепаратора. Задачей предлагаемого изобретения является повышение эффективности процесса сепарации газа от пыли. Указанная задача достигается тем, что в циклонном пылеуловителе, содержащем цилиндроконический корпус с крышкой, тангенциальный входной патрубок, осевую выхлопную трубу и лопастной ротор, снабженный приводом, ротор выполнен в виде колеса центробежного вентилятора с наклонными, загнутыми вперед лопатками, и расположен соосно над выхлопной трубой в улитке, на внутренней поверхности которой ниже уровня выходного патрубка, напротив ротора и концентрично ему, с образованием зазора, расположено разделительное кольцо, а в крышке цилиндроконического корпуса по периметру выполнено отверстие. Существенное отличие предлагаемого устройства состоит в том, что ротор выполнен в виде колеса центробежного вентилятора с наклонными, загнутыми вперед лопатками, и расположен над выхлопной трубой, соосно ей, в улитке, на внутренней поверхности которой расположено разделительное кольцо, находящееся ниже уровня выходного патрубка,напротив ротора и концентрично ему, с образованием зазора, а в крышке цилиндроконического корпуса по периметру выполнено отверстие, что позволяет, используя вентилятор в качестве второй ступени очистки, осуществлять рециркуляцию отсепарировавшихся на его лопатках примесей вместе с небольшой частью газа в корпус циклонного пылеуловителя на доочистку, повышая тем самым общую эффективность сепарации. 2 7517 1 2005.12.30 Устройство циклонного пылеуловителя схематично представлено на фигуре. Циклонный пылеуловитель содержит цилиндроконический корпус 1, тангенциальный входной патрубок 2, осевую выхлопную трубу 3, ротор 4, насаженный на приводной вал 5,крышку 6 с отверстием 7 и улитку 8, снабженную с внутренней стороны разделительным кольцом 9, образующим с ротором 4 и улиткой 8 зазоры 10 и 11, для отвода соответственно запыленного и чистого газов. Циклонный пылеуловитель работает следующим образом. Запыленный газ вследствие перепада давлений, создаваемого ротором 4, входит в патрубок 2 и закручивается в цилиндроконическом корпусе 1. Возникающее поле центробежных сил отбрасывает частицы к стенке корпуса 1, и они перемещаются вниз. Очищенный газ и увлекаемые потоком наиболее мелкие частицы поднимаются вверх, проходят через выхлопную трубу 3 и попадают в ротор 4, где под действием центробежных сил и сил Кориолиса дополнительно сепарируются, в результате чего частицы пыли концентрируются на лопатках в нижней части ротора 4 и вместе с небольшим количеством газа через зазор 10 и отверстие 7 отводятся в цилиндроконический корпус 1 на доочистку. Использование данного устройства позволяет, путем создания второй ступени очистки, повысить общую эффективность очистки газа ( на 5 ). Циклонный пылеуловитель может быть использован для очистки вентвыбросов на предприятиях химической промышленности, промышленности строительных материалов,таких как ОАО Керамин, Минский комбинат силикатных изделий и других. Источники информации 1. А СССР 1650206, МПК 01 45/14 // БИ 19, 1991. 2. А.с. СССР 1421377, МПК 01 45/14 // БИ 33, 1988. 3. А.с. СССР 718133, МПК 01 45/14 // БИ 8, 1980 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
