Дисковый измельчающий аппарат кормоуборочного комбайна

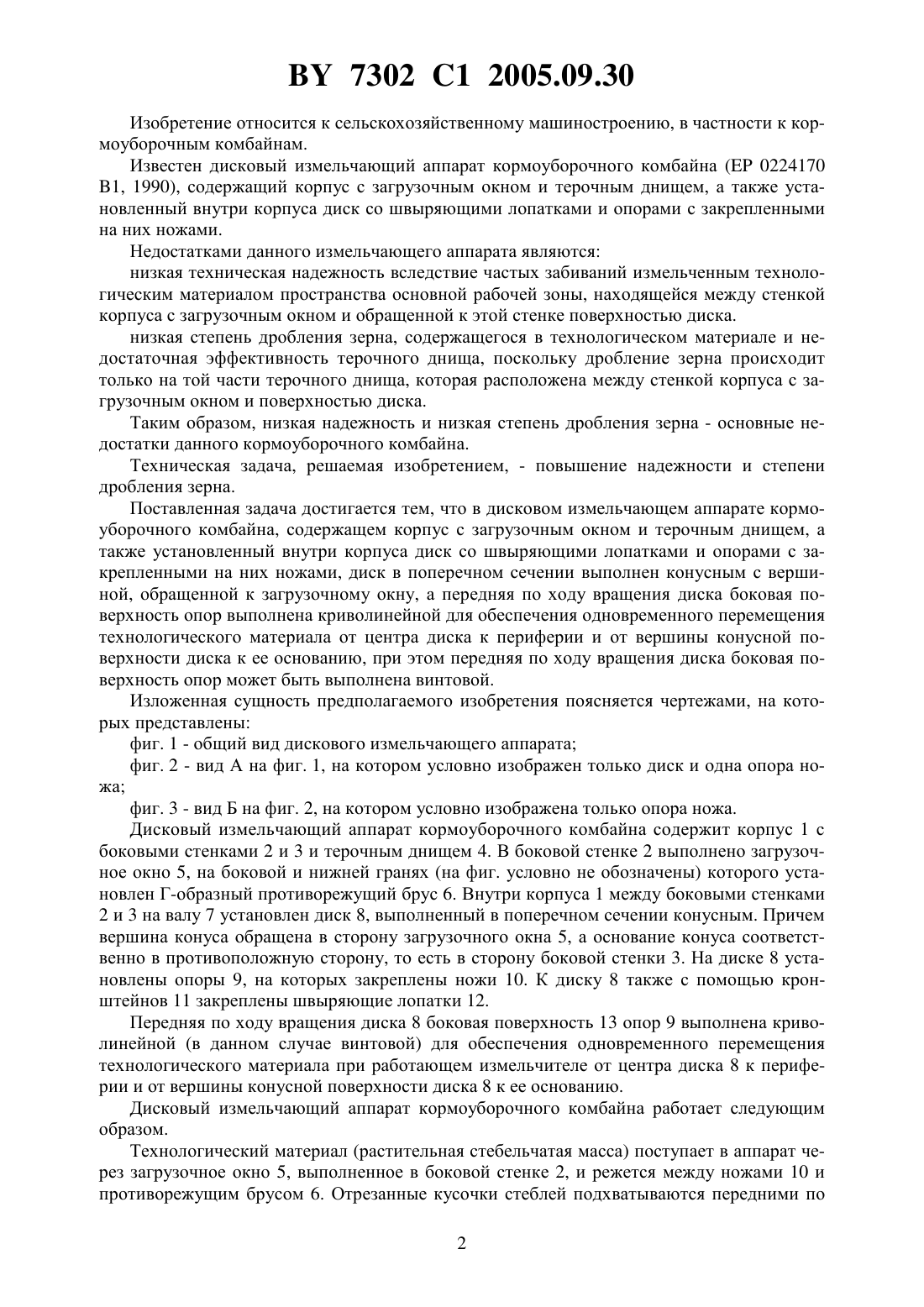

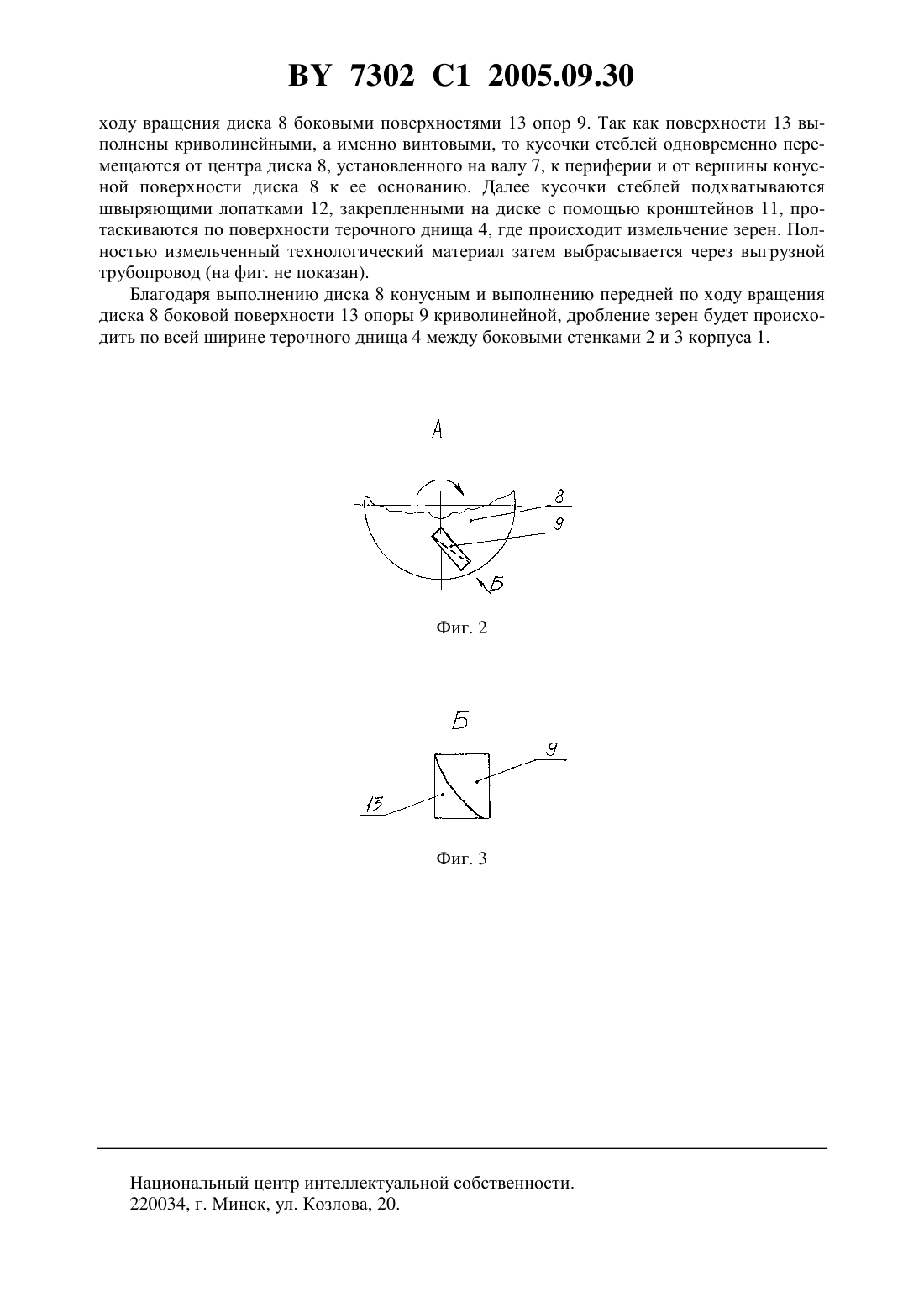

(51)01 29/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКОВЫЙ ИЗМЕЛЬЧАЮЩИЙ АППАРАТ КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Карака Светлана Сергеевна(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Дисковый измельчающий аппарат кормоуборочного комбайна, содержащий корпус с загрузочным окном и терочным днищем, а также установленный внутри корпуса диск со швыряющими лопатками и опорами с закрепленными на них ножами, отличающийся тем, что диск в поперечном сечении выполнен конусным с вершиной, обращенной к загрузочному окну, а передняя по ходу вращения диска боковая поверхность опор выполнена криволинейной для обеспечения одновременного перемещения технологического материала от центра диска к периферии и от вершины конусной поверхности диска к ее основанию. 2. Измельчающий аппарат по п. 1, отличающийся тем, что передняя по ходу вращения диска боковая поверхность опор выполнена винтовой. 7302 1 2005.09.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным комбайнам. Известен дисковый измельчающий аппарат кормоуборочного комбайна ( 0224170 1, 1990), содержащий корпус с загрузочным окном и терочным днищем, а также установленный внутри корпуса диск со швыряющими лопатками и опорами с закрепленными на них ножами. Недостатками данного измельчающего аппарата являются низкая техническая надежность вследствие частых забиваний измельченным технологическим материалом пространства основной рабочей зоны, находящейся между стенкой корпуса с загрузочным окном и обращенной к этой стенке поверхностью диска. низкая степень дробления зерна, содержащегося в технологическом материале и недостаточная эффективность терочного днища, поскольку дробление зерна происходит только на той части терочного днища, которая расположена между стенкой корпуса с загрузочным окном и поверхностью диска. Таким образом, низкая надежность и низкая степень дробления зерна - основные недостатки данного кормоуборочного комбайна. Техническая задача, решаемая изобретением, - повышение надежности и степени дробления зерна. Поставленная задача достигается тем, что в дисковом измельчающем аппарате кормоуборочного комбайна, содержащем корпус с загрузочным окном и терочным днищем, а также установленный внутри корпуса диск со швыряющими лопатками и опорами с закрепленными на них ножами, диск в поперечном сечении выполнен конусным с вершиной, обращенной к загрузочному окну, а передняя по ходу вращения диска боковая поверхность опор выполнена криволинейной для обеспечения одновременного перемещения технологического материала от центра диска к периферии и от вершины конусной поверхности диска к ее основанию, при этом передняя по ходу вращения диска боковая поверхность опор может быть выполнена винтовой. Изложенная сущность предполагаемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид дискового измельчающего аппарата фиг. 2 - вид А на фиг. 1, на котором условно изображен только диск и одна опора ножа фиг. 3 - вид Б на фиг. 2, на котором условно изображена только опора ножа. Дисковый измельчающий аппарат кормоуборочного комбайна содержит корпус 1 с боковыми стенками 2 и 3 и терочным днищем 4. В боковой стенке 2 выполнено загрузочное окно 5, на боковой и нижней гранях (на фиг. условно не обозначены) которого установлен Г-образный противорежущий брус 6. Внутри корпуса 1 между боковыми стенками 2 и 3 на валу 7 установлен диск 8, выполненный в поперечном сечении конусным. Причем вершина конуса обращена в сторону загрузочного окна 5, а основание конуса соответственно в противоположную сторону, то есть в сторону боковой стенки 3. На диске 8 установлены опоры 9, на которых закреплены ножи 10. К диску 8 также с помощью кронштейнов 11 закреплены швыряющие лопатки 12. Передняя по ходу вращения диска 8 боковая поверхность 13 опор 9 выполнена криволинейной (в данном случае винтовой) для обеспечения одновременного перемещения технологического материала при работающем измельчителе от центра диска 8 к периферии и от вершины конусной поверхности диска 8 к ее основанию. Дисковый измельчающий аппарат кормоуборочного комбайна работает следующим образом. Технологический материал (растительная стебельчатая масса) поступает в аппарат через загрузочное окно 5, выполненное в боковой стенке 2, и режется между ножами 10 и противорежущим брусом 6. Отрезанные кусочки стеблей подхватываются передними по 2 7302 1 2005.09.30 ходу вращения диска 8 боковыми поверхностями 13 опор 9. Так как поверхности 13 выполнены криволинейными, а именно винтовыми, то кусочки стеблей одновременно перемещаются от центра диска 8, установленного на валу 7, к периферии и от вершины конусной поверхности диска 8 к ее основанию. Далее кусочки стеблей подхватываются швыряющими лопатками 12, закрепленными на диске с помощью кронштейнов 11, протаскиваются по поверхности терочного днища 4, где происходит измельчение зерен. Полностью измельченный технологический материал затем выбрасывается через выгрузной трубопровод (на фиг. не показан). Благодаря выполнению диска 8 конусным и выполнению передней по ходу вращения диска 8 боковой поверхности 13 опоры 9 криволинейной, дробление зерен будет происходить по всей ширине терочного днища 4 между боковыми стенками 2 и 3 корпуса 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
