Устройство для дуговой сварки с колебаниями электрода

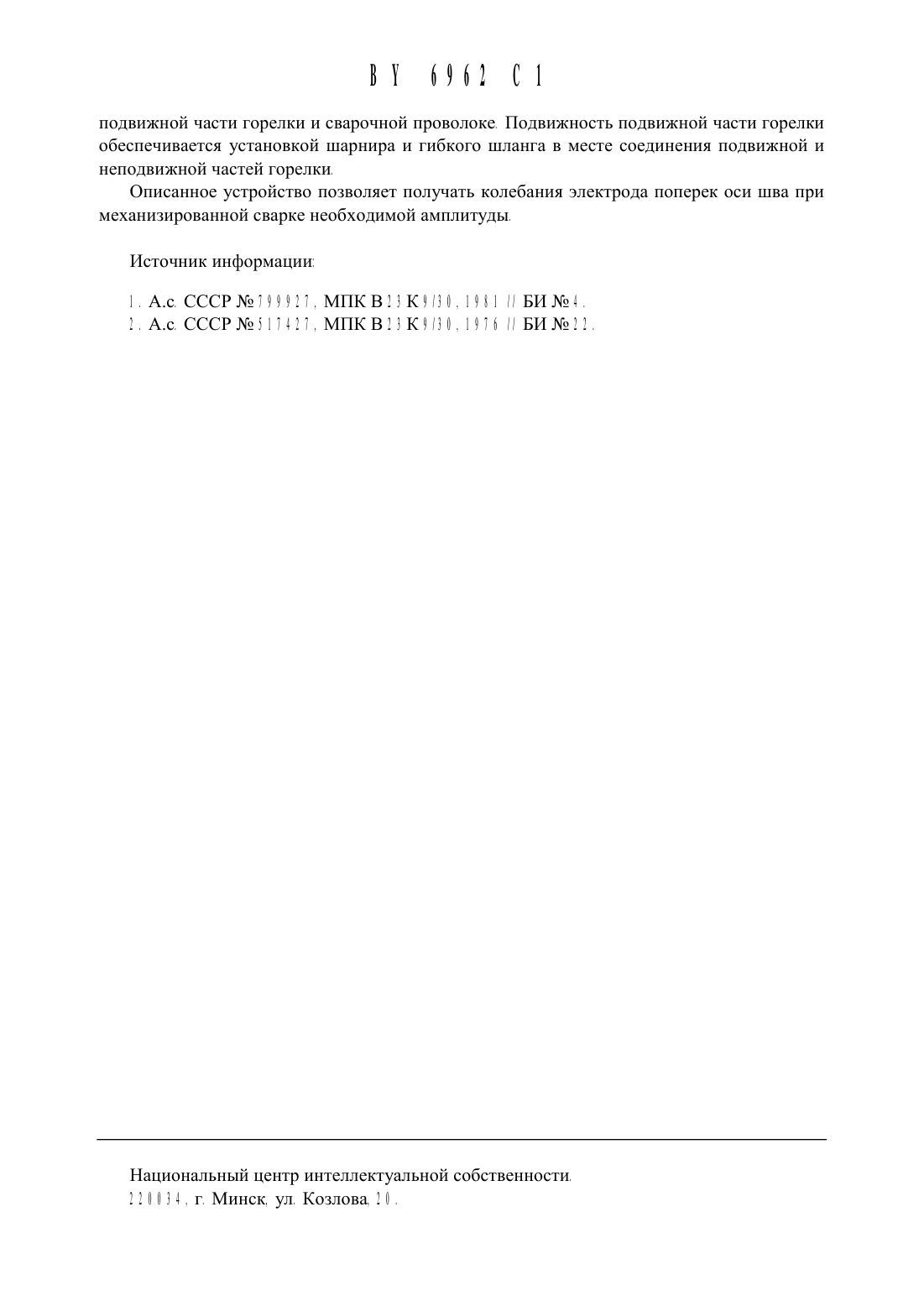

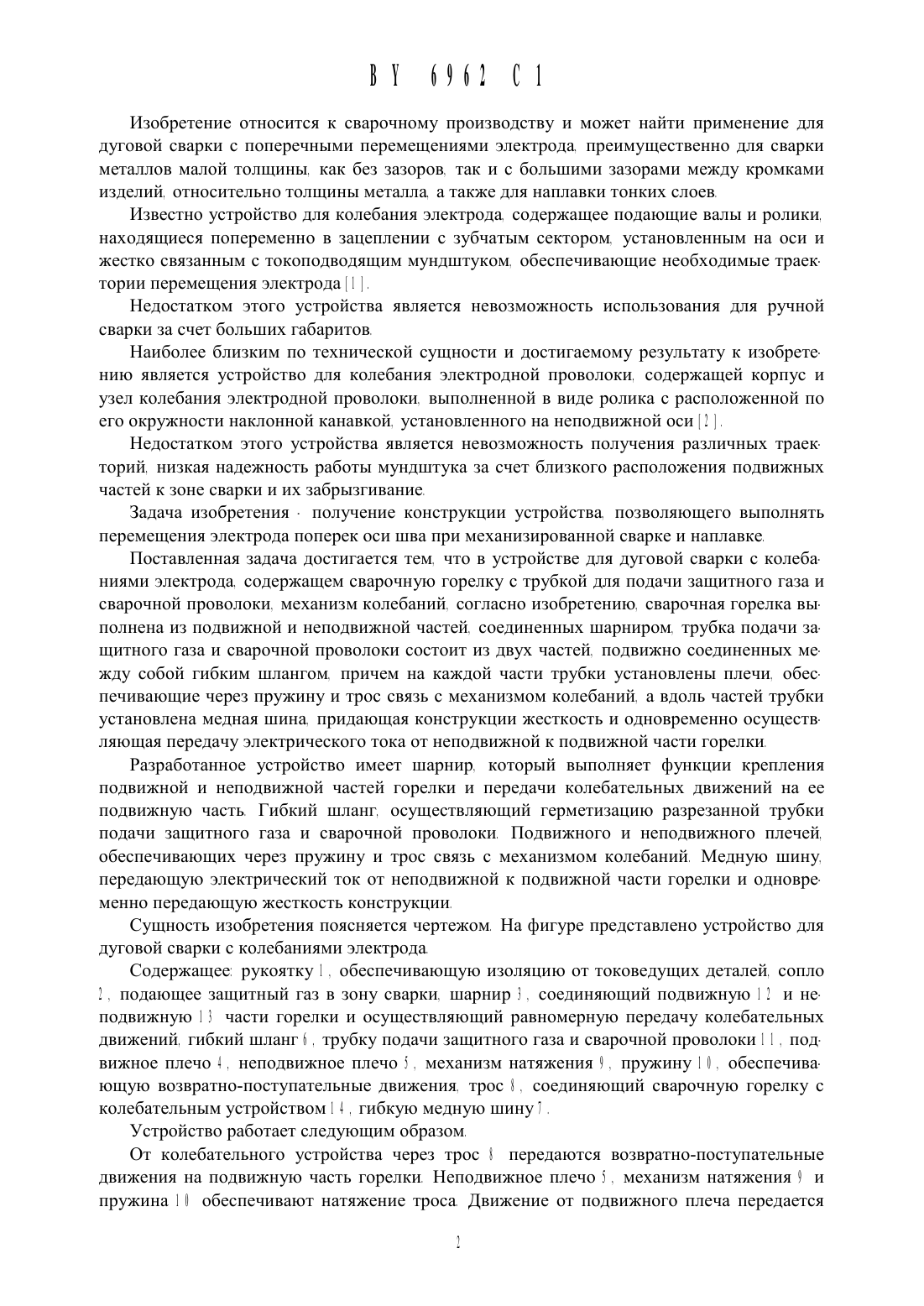

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИУСТРОЙСТВО ДЛЯ ДУГОВОЙ СВАРКИ С КОЛЕБАНИЯМИ ЭЛЕКТРОДА1 Номер заявки а 2 0 0 0 У 0 9 У У 2 ) Авторы Павлюк Сергей Кириллович У 0 У 0 У 3 О У Якубович Дмитрий Иванович В У )У 0 0 5 О 3 3 0 У 3 ) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет В У 1У У Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет В У 1Устройство для дуговой сварки с колебаниями электрода содержащее сварочную горелку с трубкой для подачи защитного газа и сварочной проволоки. механизм колебаний. отличающееся тем. что сварочная горелка выполнена из подвижной и неподвижной частей. соединенных шарниром. трубка подачи защитного газа и сварочной проволоки состоит из двух частей. подвижно соединенных между собой гибким шлангом. причем на каждой части трубки установлены плечи. обеспечивающие через пружину и трос связь с механизмом колебаний. а вдоль частей трубки установлена медная Шина. придающая конструкции жесткость и одновременно осуществляющая передачу электрического тока от неподвижной к подвижной части горелки.Изобретение относится К сварочному производству И может найти применение для дуговой сварки с поперечными перемещениями электрода. преимущественно для сварки металлов малой толщины. как без зазоров. так и с большими зазорами между кромками изделий. относительно толщины металла. а также для наплавки тонких слоевИзвестно устройство для колебания электрода содержащее подающие валы и ролики. находящиеся попеременно в зацеплении с зубчатым сектором. установленным на оси и жестко связанным с токоподводящим мундштуком. обеспечивающие необходимые траектории перемещения электрода 1 1 .Недостатком этого устройства является невозможность использования для ручной сварки за счет больших габаритовНаиболее близким по технической сущности и достигаемому результату к изобретению является устройство для колебания электродной проволоки. содержащей корпус и узел колебания электродной проволоки. выполненной в виде ролика с расположенной по его окружности наклонной канавкой. установленного на неподвижной оси 1 .Недостатком этого устройства является невозможность получения различных траекторий. низкая надежность работы мундштука за счет близкого расположения подвижных частей к зоне сварки и их забрызгиваниеЗадача изобретения - получение конструкции устройства. позволяющего выполнять перемещения электрода поперек оси шва при механизированной сварке и наплавкеПоставленная задача достигается тем. что в устройстве для дуговой сварки с колебаниями электрода. содержащем сварочную горелку с трубкой для подачи защитного газа и сварочной проволоки. механизм колебаний. согласно изобретению. сварочная горелка вь 1 полнена из подвижной и неподвижной частей. соединенных шарниром. трубка подачи защитного газа и сварочной проволоки состоит из двух частей. подвижно соединенных между собой гибким шлангом. причем на каждой части трубки установлены плечи. обеспечивающие через пружину и трос связь с механизмом колебаний. а вдоль частей трубки установлена медная шина. придающая конструкции жесткость и одновременно осуществляющая передачу электрического тока от неподвижной к подвижной части горелки.Разработанное устройство имеет шарнир. который выполняет функции крепления подвижной и неподвижной частей горелки и передачи колебательных движений на ее подвижную часть. Гибкий шланг. осуществляющий герметизацию разрезанной трубки подачи защитного газа и сварочной проволоки Подвижного и неподвижного плечей. обеспечивающих через пружину и трос связь с механизмом колебаний Медную шину. передающую электрический ток от неподвижной к подвижной части горелки и одновременно передающую жесткость конструкции.Сущность изобретения поясняется чертежом. На фигуре представлено устройство для дуговой сварки с колебаниями электродаСодержащее рукоятку 1 . обеспечивающую изоляцию от токоведущих деталей. сопло 3 . подающее защитный газ в зону сварки. шарнир 3 . соединяющий подвижную 1 2 и неподвижную 1 3 части горелки и осуществляющий равномерную передачу колебательных движений. гибкий шланг 6 . трубку подачи защитного газа и сварочной проволоки 1 1 . подвижное плечо 4 . неподвижное плечо 5 . механизм натяжения 9 . пружину 1 0 . обеспечивающую возвратно-поступательнь 1 е движения. трос 8 . соединяющий сварочную горелку с колебательным устройством 1 4 . гибкую медную шину 7 .Устройство работает следующим образом.От колебательного устройства через трос 8 передаются возвратно-поступательнь 1 е движения на подвижную часть горелки. Неподвижное плечо 5 . механизм натяжения 9 и пружина 1 0 обеспечивают натяжение троса Движение от подвижного плеча передаетсяподвижной части горелки И сварочной проволоке Подвижность подвижной части горелки обеспечивается установкой шарнира И гибкого Шланга в месте соединения подвижной и неподвижной частей горелкиОписанное устройство позволяет получать колебания электрода поперек оси Шва при механизированной сварке необходимой амплитудыНациональный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
