Стабилизатор термоокислительной деструкции полиэтилена

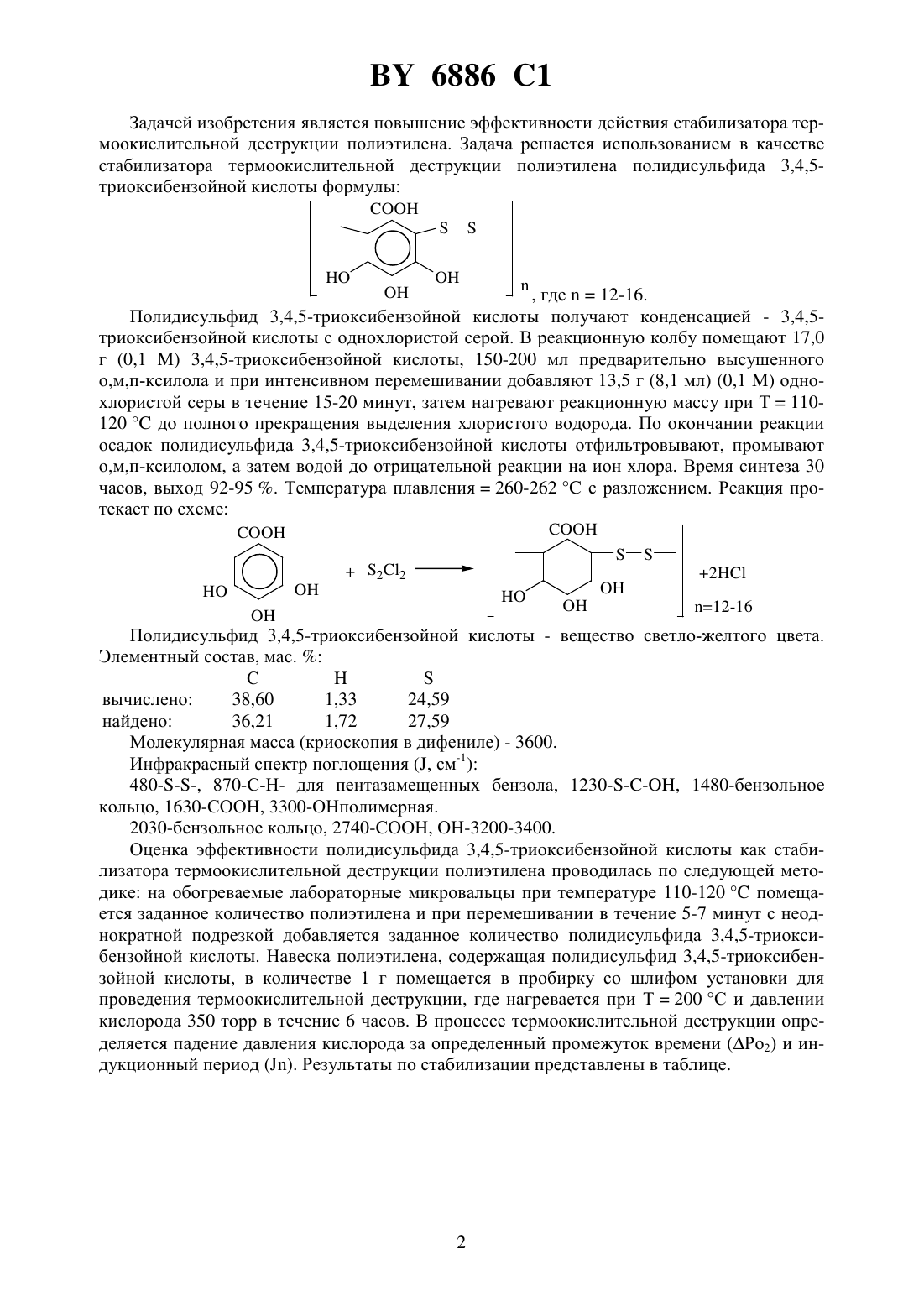

(51)7 С 080 75/14,(12) с озь 23/06 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИСТАБИЛИЗАТОР ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявитель Белорусский государственный университет (ВУ)(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Кочеткова Юлия Валерьевна Кречко Наталья Александровна Пономарева Марина Владимировна Сивая Ольга Витальевна Яценко Валентина Владимировна (ВУ)(73) Патентообладатель Белорусский государственный университет (ВУ)(57) Применение полидисульфида 3,4,5-триоксибензойной кислоты формулы соон 5-5 но ОН онгде п 12-16,в качестве стабилизатора термоокислительной деструкции полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена известен пара-оксифенилсалициламид (оксафенамид) (1) (прототип). Однако его эффективность недостаточна.Задачей Изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена. Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена полидисульфида 3,4,5 триоксибензойной кислоты формулыПолидисульфид 3,4,5-триоксибензойной кислоты получают конденсацией - 3,4,5 триоксибензойной кислоты с однохлористой серой. В реакционную колбу помещают 17,0 г (0,1 М) 3,4,5-триоксибензойной кислоты, 150-200 мл предварительно высушенного о,м,п-ксилола и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) (0,1 М) однохлористой серы в течение 15-20 минут, затем нагревают реакционную массу при Т 110120 С до полного прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида 3,4,5-триоксибензойной кислоты отфильтровывают, промывают о,м,п-ксилолом, а затем водой до отрицательной реакции на ион хлора. Время синтеза 30 часов, выход 92-95 . Температура плавления 260-262 С с разложением. Реакция про текает по схеме СООН СООН5 52 С 12 М 2 НС 1 Но ОН НО ОН Н 1 ОН О п 12 16 Полидисульфид 3,4,5-триоксибензойной кислоты - вещество светло-желтого цвета. Элементный состав, мас.Инфракрасный спектр поглощения (1, см 1)Оценка эффективности полидисульфида 3,4,5-триоксибензойной кислоты как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 110-120 С помещается заданное количество полиэтилена и при перемешивании в течение 5-7 минут с неоднократной подрезкой добавляется заданное количество полидисульфида 3,4,5-триоксибензойной кислоты. Навеска полиэтилена, содержащая полидисульфид 3,4,5-триоксибензойной кислоты, в количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (АРо 2) и индукционный период (1 п). Результаты по стабилизации представлены в таблице.Падение давления кислорода АРо 2 в торр на Не Стабилизатор, Мас. Индукц. пери- г полиэтилена п/п К полиэтилену од, МИН 111 время, часы 1 2 3 4 5 6 1 Полидисульфид 3,4,5 триоксибензойной кислоты 0,25 15 2 8 16 26 35 40 0,5 105 - 1 5 12 17 21 2 оксафенамидВ присутствии полидисульфида 3,4,5-триоксибензойной Кислоты термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, чем в присутствии известного оКсафенаМида. В концентрации 0,25-0,5 падение кислорода в 2,5-20 раз ниЖе, Чем при 0,5 оКсафенаМида, а индукционный период в 1,5-10 раз выше.1. А.с. СССР 362034 / Козлов Н.С., Соколов А.Н. Стабилизированная композиция на основе полиэтилена.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
