Стабилизатор термоокислительной деструкции полиэтилена

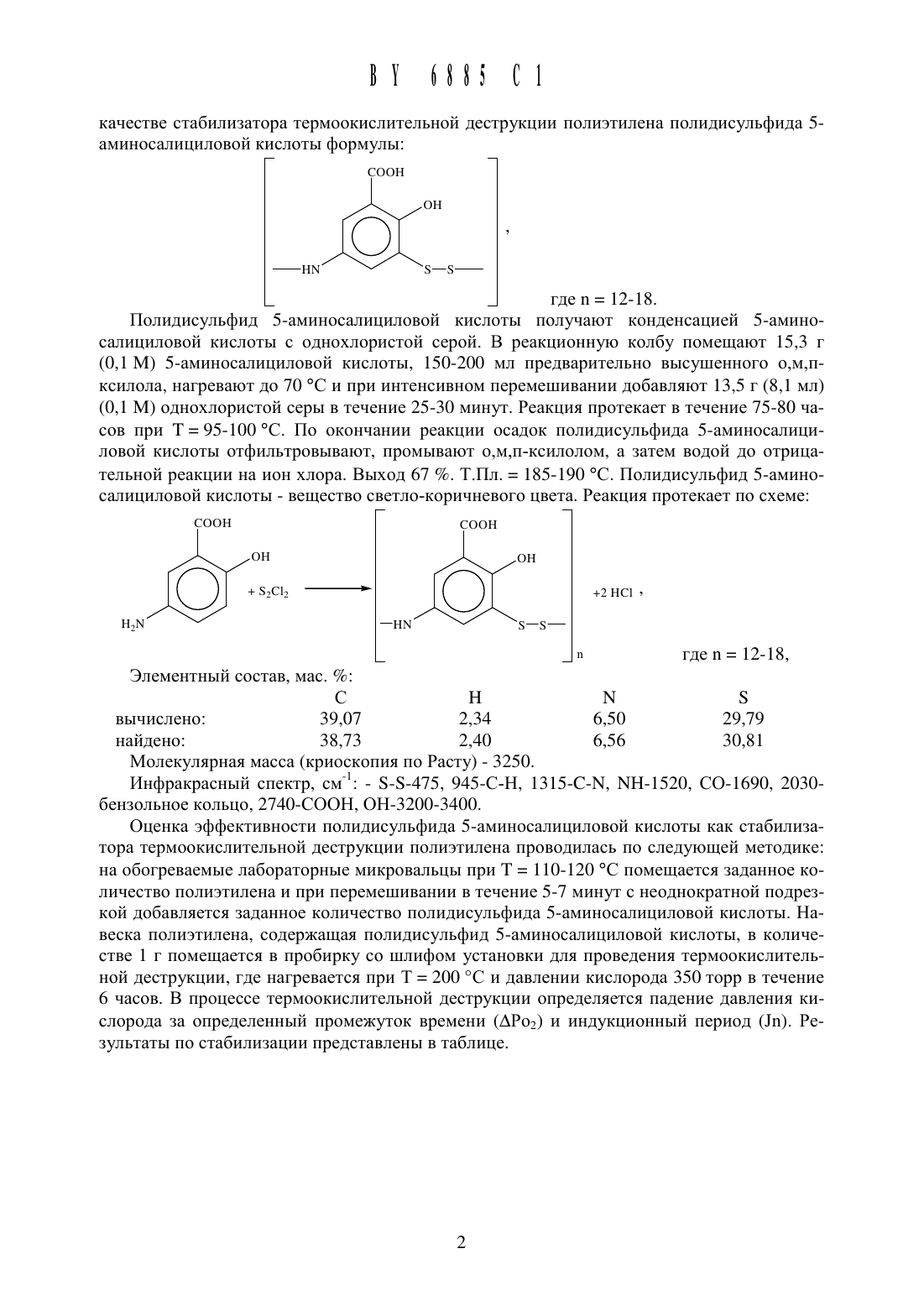

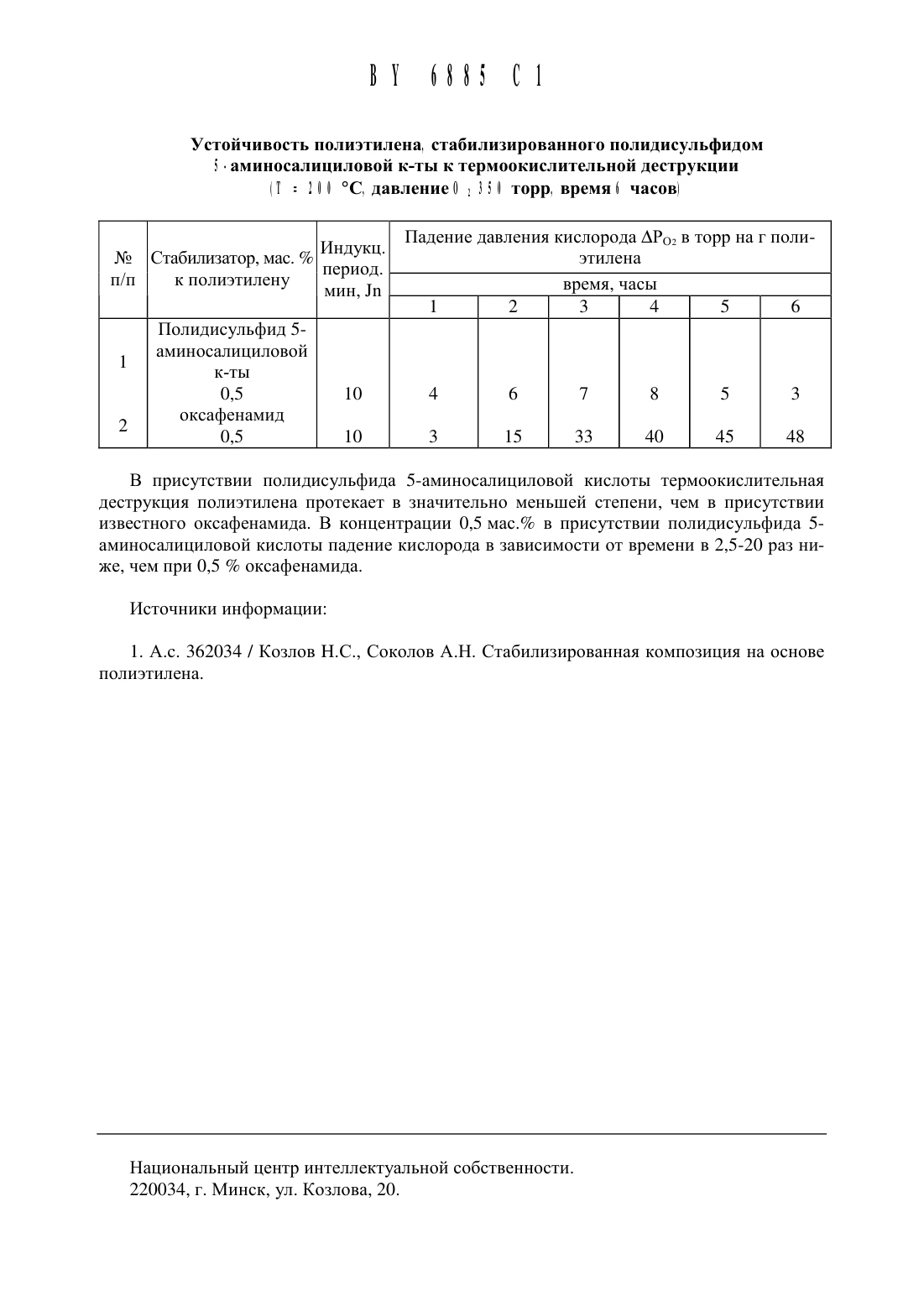

НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Белорусский государственный университет (ВУ)(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Кочеткова Юлия Валерьевна Кречко Наталья Александровна Пономарева Марина Владимировна Сивая Ольга Витальевна Яценко Валентина Владимировна(73) Патентообладатель Белорусский государственный университет (ВУ)(57) Применение полидисульфида 5-аминосалициловой кислоты формулы соон он 7 Тны 55п где п 12-18,в качестве стабилизатора термоокислительной деструкции полиэтилена.Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов.В качестве стабилизатора термоокислительной деструкции полиэтилена известен пара-оксифенилсалициламид (оксафенамид) (1) (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена. Задача решается использованием вкачестве стабилизатора термооКислителЬной деструкции полиэтилена полидисулЬфида 5 аминосалициловой КИСЛОТЫ формулыПолидисулЬфид 5-аминосалициловой Кислоты получают конденсацией 5-аминосалициловой Кислоты с однохлористой серой. В реакционную колбу помещают 15,3 г(0,1 М) 5-аминосалициловой Кислоты, 150-200 мл предварительно высушенного о,м,пксилола, нагревают до 70 С и при интенсивном перемешивании добавляют 13,5 г (8,1 мл)(0,1 М) однохлористой серы в течение 25-30 минут. Реакция протекает в течение 75-80 часов при Т 95-100 С. По окончании реакции осадок полидисулЬфида 5-аминосалициловой Кислоты отфилЬтровЬ 1 вают, промывают о,м,п-Ксилолом, а затем водой до отрица тельной реакции на ион хлора. Выход 67 . Т.Пл. 185-190 С. ПолидисулЬфид 5-аминосалициловой Кислоты - вещество светло-коричневого цвета. Реакция протекает по схемеСООН СООН ОН ОН 52 С 12 г 2 нс 1 н 2 ы НЫ 5 И где п 12-18,Элементный состав, мас. С Н М 5Оценка эффективности полидисулЬфида 5-аминосалициловой Кислоты Как стабилизатора термооКислителЬной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровалЬцы при Т 110-120 С помещается заданное количество полиэтилена и при перемешивании в течение 5-7 минут с неоднократной подрезКой добавляется заданное количество полидисулЬфида 5-аминосалициловой Кислоты. Навеска полиэтилена, содержащая полидисулЬфид 5-аминосалициловой кислоты, в Количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислителЬной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 часов. В процессе термооКислителЬной деструкции определяется падение давления Кислорода за определенный промежуток времени (АРо 2) и индукционный период (Шп). РезулЬтатЬ 1 по стабилизации представлены в таблице.Падение давления кислорода АРО 2 в торр на г поли Мг Стабилизатор, мас. Д этилена п/п К полиэтилену МН ш время Часы 1 2 3 4 5 6 Полидисульфид 51 аминосалициловой к-ты 0,5 10 4 6 7 8 5 3 2 оксафенамид 0,5 10 3 15 33 40 45 48В присутствии полидисульфида 5-аминосалициловой кислоты термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, чем в присутствии известного оксафенамида. В концентрации 0,5 мас. в присутствии полидисульфида 5 аминосалициловой кислоты падение кислорода в зависимости от времени в 2,5-20 раз ниже, чем при 0,5 оксафенамида.1. А.с. 362034 / Козлов Н.С., Соколов А.Н. Стабилизированная композиция на основе полиэтилена.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
