Стабилизатор полимеров

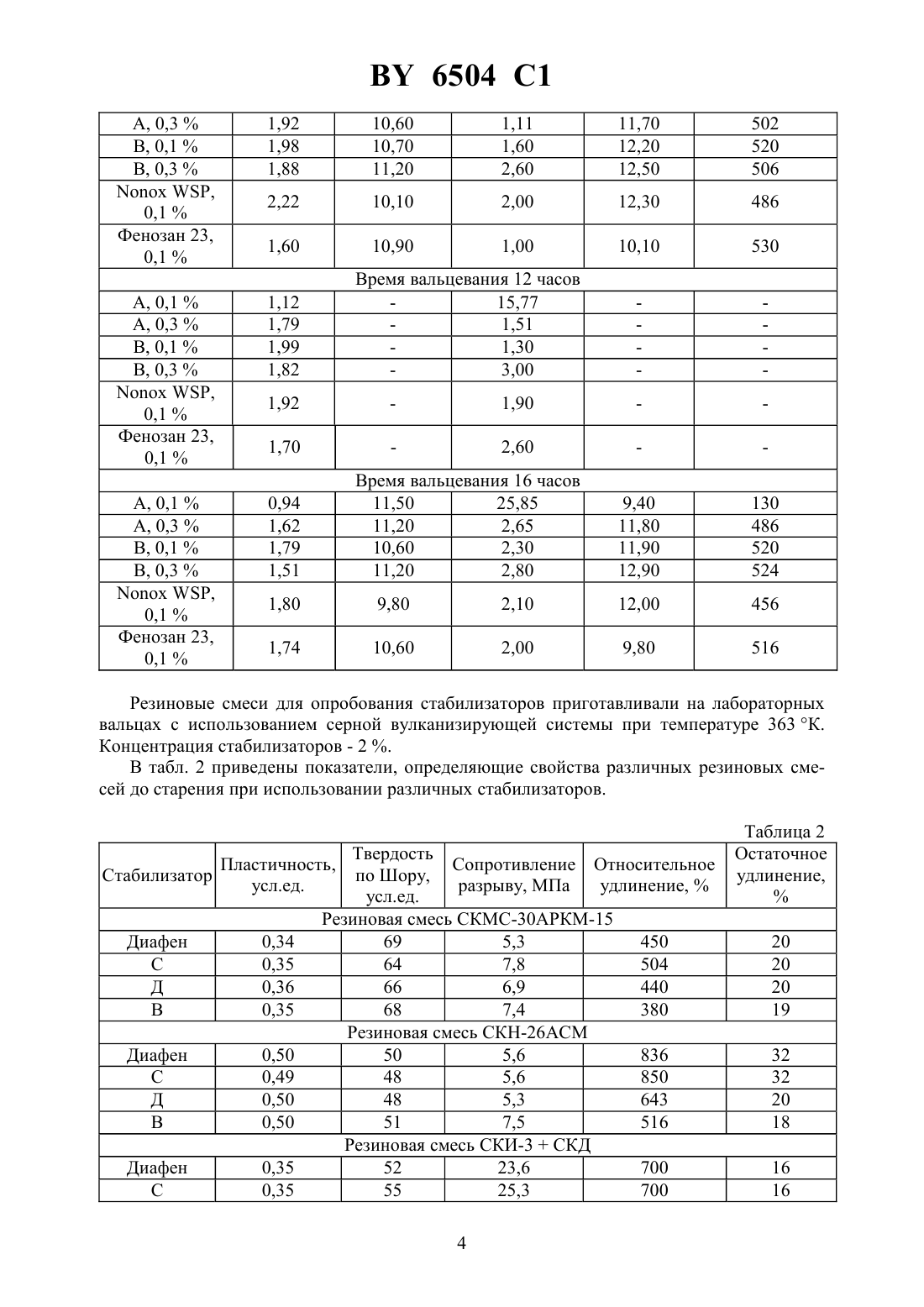

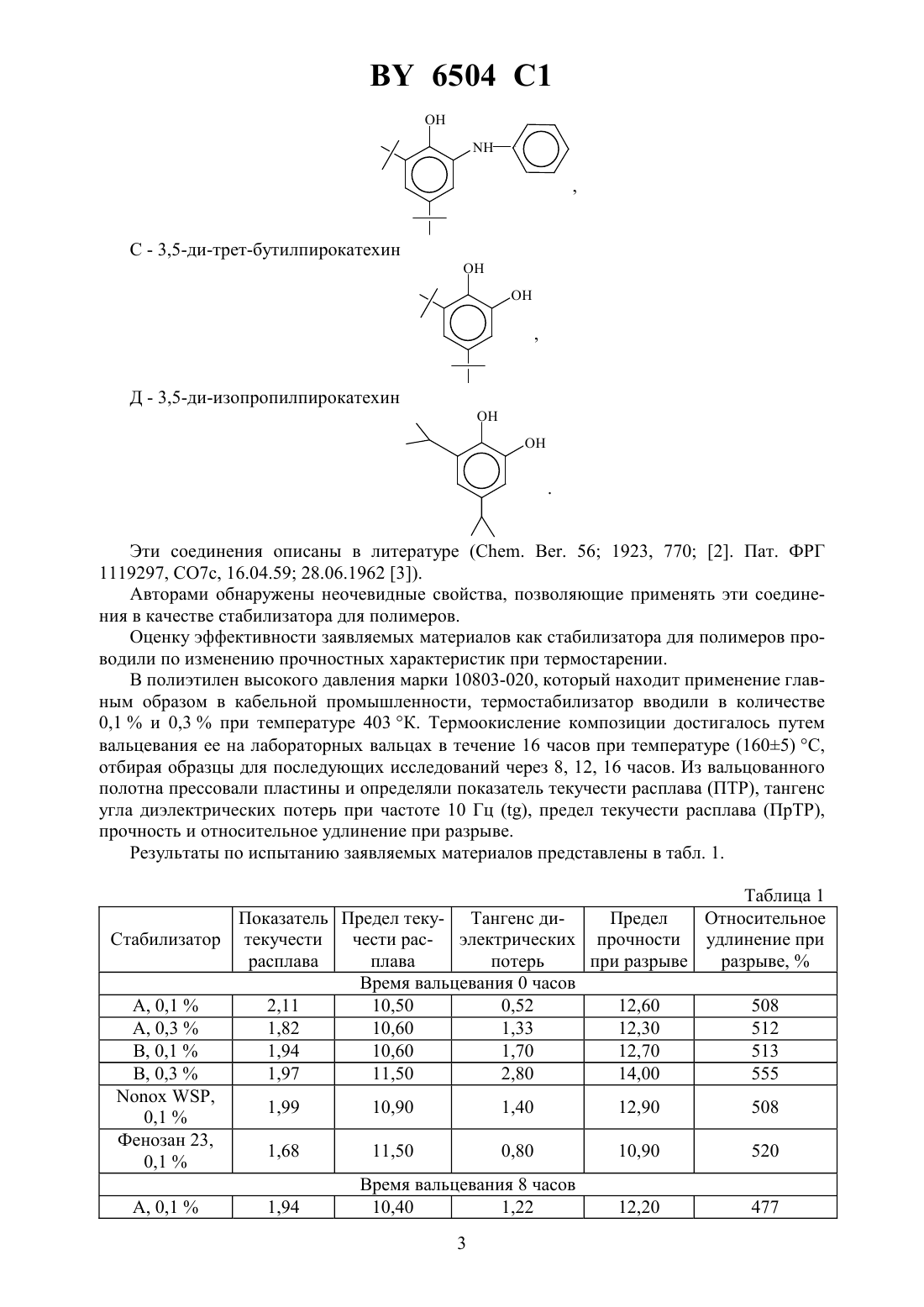

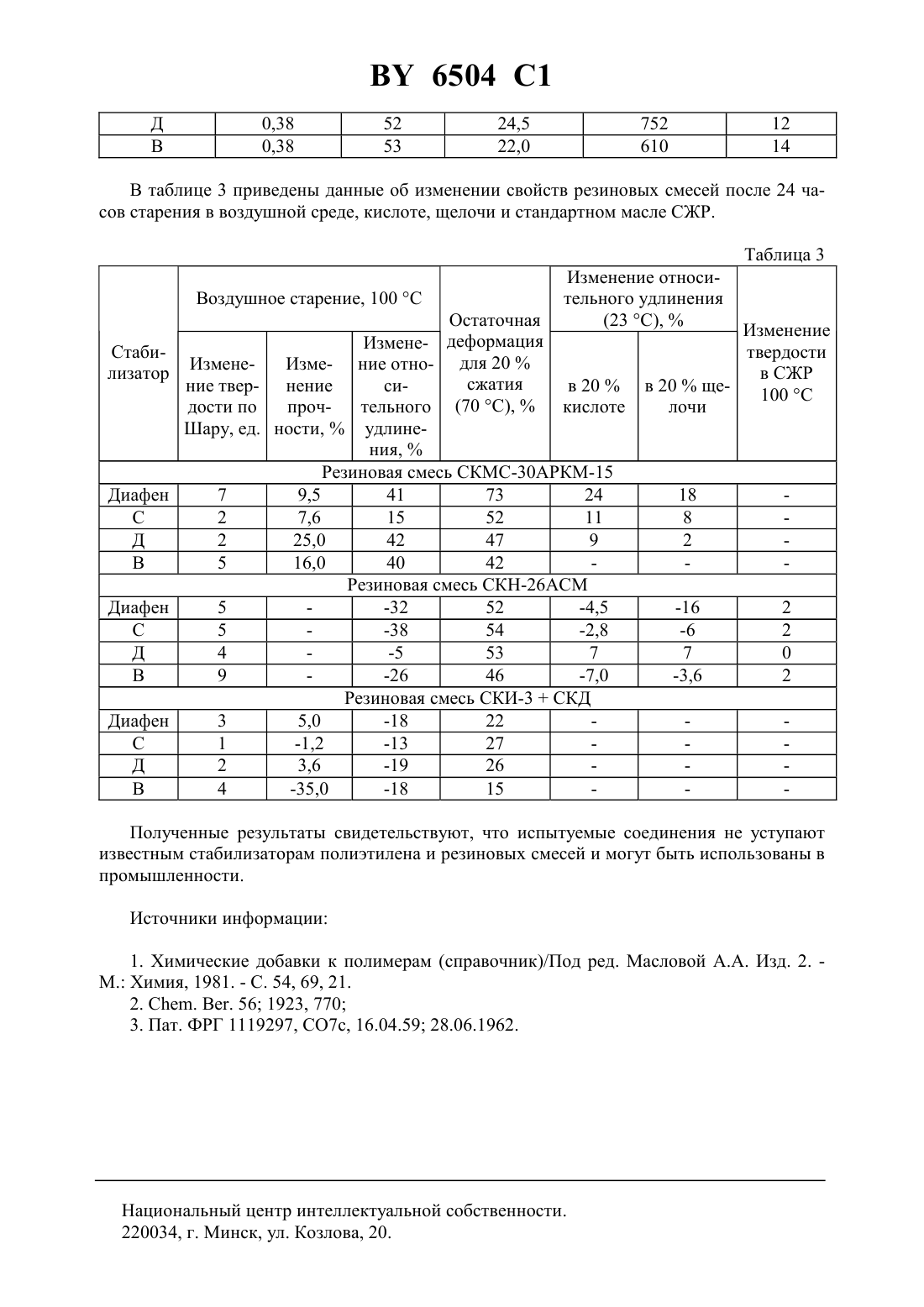

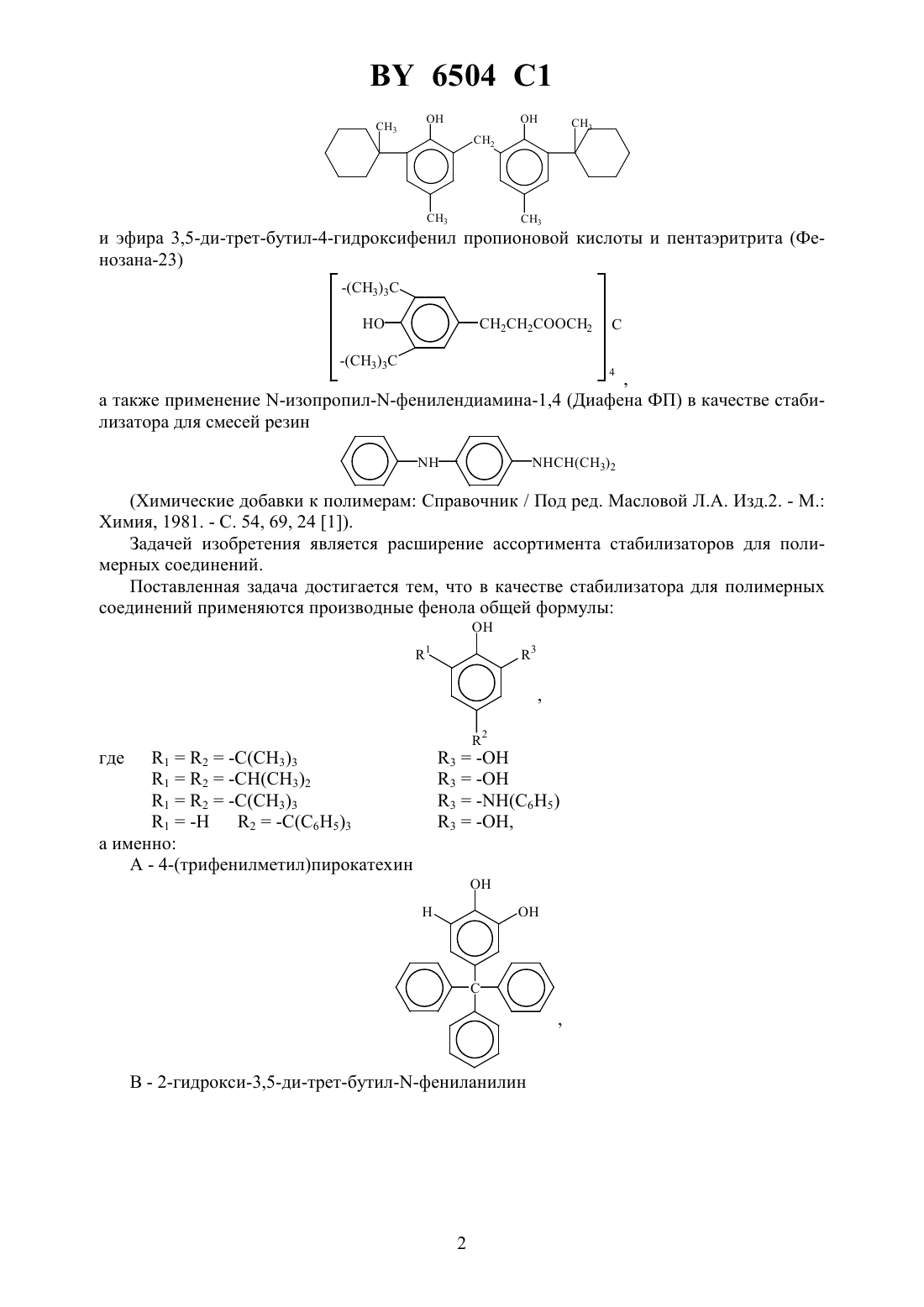

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(72) Авторы Едимечева Ирина Петровна Зайцев Алексей Алексеевич Цодова Надежда Николаевна Шадыро Олег Иосифович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(57) Применение производных фенола общей формулы(56) ГОРБУНОВ Б.Н. и др. Химия и технология стабилизаторов полимерных материалов. М. Химия, 1981. - С. 51, 227. Химические добавки к полимерам (справочник). - М. Химия, 1981. - С. 41, 43, 54.4102861, 1978.2121485 1, 1998.3983091, 1976.550988, 1977. Изобретение относится к химическим соединениям - производным фенола, которые могут быть использованы в качестве стабилизатора для полимеров. Известно использование в качестве стабилизаторов для полиэтилена 2,2-метиленбис 4-метил-6-(1-метилциклогексан-1)фенол ( ),а также применение -изопропилфенилендиамина-1,4 (Диафена ФП) в качестве стабилизатора для смесей резин(Химические добавки к полимерам Справочник / Под ред. Масловой Л.А. Изд.2. - М. Химия, 1981. - С. 54, 69, 24 1). Задачей изобретения является расширение ассортимента стабилизаторов для полимерных соединений. Поставленная задача достигается тем, что в качестве стабилизатора для полимерных соединений применяются производные фенола общей формулы. Эти соединения описаны в литературе (. . 56 1923, 770 2. Пат. ФРГ 1119297, С 7 с, 16.04.59 28.06.1962 3). Авторами обнаружены неочевидные свойства, позволяющие применять эти соединения в качестве стабилизатора для полимеров. Оценку эффективности заявляемых материалов как стабилизатора для полимеров проводили по изменению прочностных характеристик при термостарении. В полиэтилен высокого давления марки 10803-020, который находит применение главным образом в кабельной промышленности, термостабилизатор вводили в количестве 0,1 и 0,3 при температуре 403 К. Термоокисление композиции достигалось путем вальцевания ее на лабораторных вальцах в течение 16 часов при температуре (1605) С,отбирая образцы для последующих исследований через 8, 12, 16 часов. Из вальцованного полотна прессовали пластины и определяли показатель текучести расплава (ПТР), тангенс угла диэлектрических потерь при частоте 10 Гц , предел текучести расплава (ПрТР),прочность и относительное удлинение при разрыве. Результаты по испытанию заявляемых материалов представлены в табл. 1. Таблица 1 Показатель Предел теку- Тангенс диПредел Относительное Стабилизатор текучести чести рас- электрических прочности удлинение при расплава плава потерь при разрыве разрыве,Время вальцевания 0 часов А, 0,12,11 10,50 0,52 12,60 508 А, 0,31,82 10,60 1,33 12,30 512 В, 0,11,94 10,60 1,70 12,70 513 В, 0,31,97 11,50 2,80 14,00 555,1,99 10,90 1,40 12,90 508 0,1 Фенозан 23,1,68 11,50 0,80 10,90 520 0,1 Время вальцевания 8 часов А, 0,11,94 10,40 1,22 12,20 477 3 Резиновые смеси для опробования стабилизаторов приготавливали на лабораторных вальцах с использованием серной вулканизирующей системы при температуре 363 К. Концентрация стабилизаторов - 2 . В табл. 2 приведены показатели, определяющие свойства различных резиновых смесей до старения при использовании различных стабилизаторов. Твердость Сопротивление Относительное по Шору,разрыву, МПа удлинение,усл.ед. Резиновая смесь СКМС-30 АРКМ-15 69 5,3 450 64 7,8 504 66 6,9 440 68 7,4 380 Резиновая смесь СКН-26 АСМ 50 5,6 836 48 5,6 850 48 5,3 643 51 7,5 516 Резиновая смесь СКИ-3 СКД 52 23,6 700 55 25,3 700 В таблице 3 приведены данные об изменении свойств резиновых смесей после 24 часов старения в воздушной среде, кислоте, щелочи и стандартном масле СЖР. Таблица 3 Воздушное старение, 100 С Стабилизатор Остаточная деформация ИзменеИзменеИзме- ние отно- для 20 сжатия ние твер- нение сив 20 дости по прочтельного (70 С),кислоте Шару, ед. ности,удлинения,Резиновая смесь СКМС-30 АРКМ-15 7 9,5 41 73 24 2 7,6 15 52 11 2 25,0 42 47 9 5 16,0 40 42 Резиновая смесь СКН-26 АСМ 5 Полученные результаты свидетельствуют, что испытуемые соединения не уступают известным стабилизаторам полиэтилена и резиновых смесей и могут быть использованы в промышленности. Источники информации 1. Химические добавки к полимерам (справочник)/Под ред. Масловой А.А. Изд. 2. М. Химия, 1981. - С. 54, 69, 21. 2. . Ве. 56 1923, 770 3. Пат. ФРГ 1119297, СО 7 с, 16.04.59 28.06.1962. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
