Полидисульфид 2-аминотиазола в качестве термостабилизатора резин

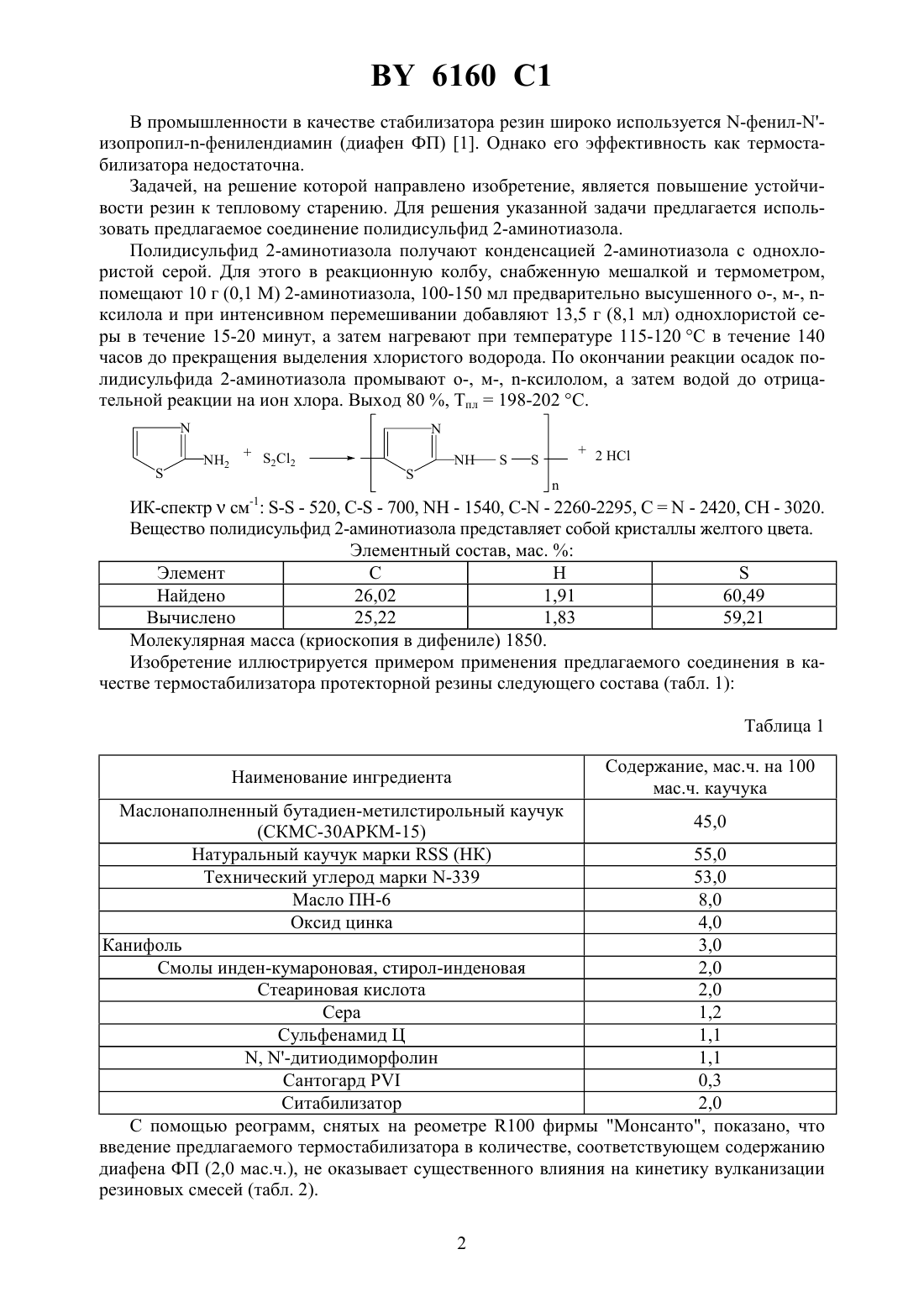

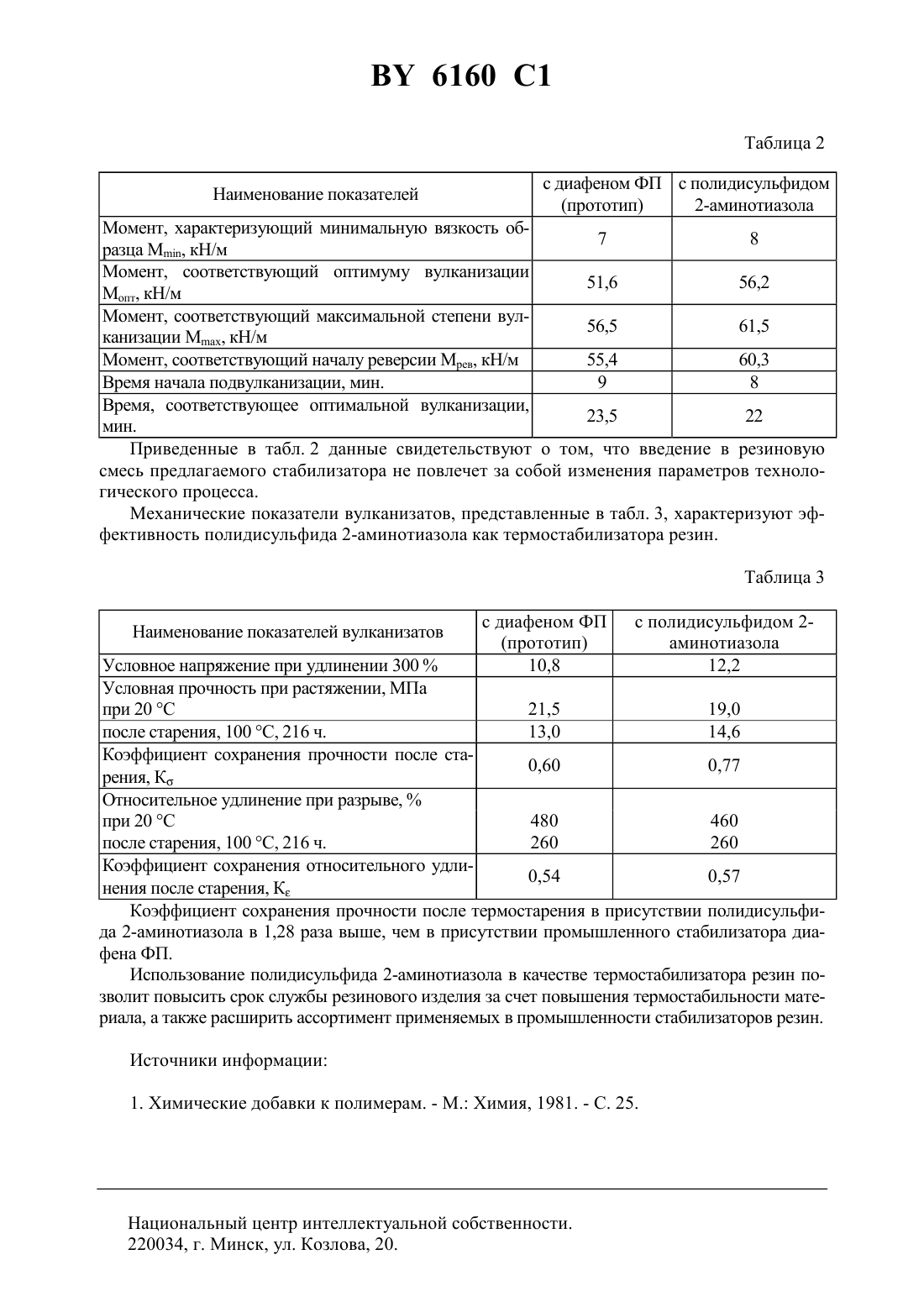

08 5/47 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный технологический университет Белорусский государственный университет(72) Авторы Свибович Ирина Николаевна Прокопчук Николай Романович Лосев Юрий Павлович Шашок Жанна Станиславовна(73) Патентообладатели Учреждение образования Белорусский государственный технологический университет Белорусский государственный университет(56)2121485 1, 1998.2144931 1, 1998.2069671 1, 1996.2117000 1, 1998.2116999 1, 1998. Изобретение относится к области серосодержащих соединений, применяющихся для стабилизации резин, а именно к новому веществу полидисульфиду 2-аминотиазола Предлагаемое соединение может быть использовано в качестве термостабилизатора резин. 6160 1 В промышленности в качестве стабилизатора резин широко используется -фенил-изопропилфенилендиамин (диафен ФП) 1. Однако его эффективность как термостабилизатора недостаточна. Задачей, на решение которой направлено изобретение, является повышение устойчивости резин к тепловому старению. Для решения указанной задачи предлагается использовать предлагаемое соединение полидисульфид 2-аминотиазола. Полидисульфид 2-аминотиазола получают конденсацией 2-аминотиазола с однохлористой серой. Для этого в реакционную колбу, снабженную мешалкой и термометром,помещают 10 г (0,1 М) 2-аминотиазола, 100-150 мл предварительно высушенного о-, м-, ксилола и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) однохлористой серы в течение 15-20 минут, а затем нагревают при температуре 115-120 С в течение 140 часов до прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида 2-аминотиазола промывают о-, м-, -ксилолом, а затем водой до отрицательной реакции на ион хлора. Выход 80 , Тпл 198-202 С. ИК-спектрсм- - 520, - - 700,- 1540, - - 2260-2295,- 2420, С - 3020. Вещество полидисульфид 2-аминотиазола представляет собой кристаллы желтого цвета. Элементный состав, мас.Элемент С Н Найдено 26,02 1,91 60,49 Вычислено 25,22 1,83 59,21 Молекулярная масса (криоскопия в дифениле) 1850. Изобретение иллюстрируется примером применения предлагаемого соединения в качестве термостабилизатора протекторной резины следующего состава (табл. 1) Таблица 1 Содержание, мас.ч. на 100 мас.ч. каучука(СКМС-30 АРКМ-15) Натуральный каучук марки(НК) 55,0 Технический углерод марки -339 53,0 Масло ПН-6 8,0 Оксид цинка 4,0 Канифоль 3,0 Смолы инден-кумароновая, стирол-инденовая 2,0 Стеариновая кислота 2,0 Сера 1,2 Сульфенамид Ц 1,1, -дитиодиморфолин 1,1 Сантогард 0,3 Ситабилизатор 2,0 С помощью реограмм, снятых на реометре 100 фирмы Монсанто, показано, что введение предлагаемого термостабилизатора в количестве, соответствующем содержанию диафена ФП (2,0 мас.ч.), не оказывает существенного влияния на кинетику вулканизации резиновых смесей (табл. 2). 2 Момент, характеризующий минимальную вязкость об 7 8 разца , кН/м Момент, соответствующий оптимуму вулканизации 51,6 56,2 Мопт, кН/м Момент, соответствующий максимальной степени вул 56,5 61,5 канизации Мах, кН/м Момент, соответствующий началу реверсии Мрев, кН/м 55,4 60,3 Время начала подвулканизации, мин. 9 8 Время, соответствующее оптимальной вулканизации,23,5 22 мин. Приведенные в табл. 2 данные свидетельствуют о том, что введение в резиновую смесь предлагаемого стабилизатора не повлечет за собой изменения параметров технологического процесса. Механические показатели вулканизатов, представленные в табл. 3, характеризуют эффективность полидисульфида 2-аминотиазола как термостабилизатора резин. Таблица 3 Наименование показателей вулканизатов Условное напряжение при удлинении 300 Условная прочность при растяжении, МПа при 20 С 21,5 19,0 после старения, 100 С, 216 ч. 13,0 14,6 Коэффициент сохранения прочности после ста 0,60 0,77 рения, К Относительное удлинение при разрыве,при 20 С 480 460 после старения, 100 С, 216 ч. 260 260 Коэффициент сохранения относительного удли 0,54 0,57 нения после старения, К Коэффициент сохранения прочности после термостарения в присутствии полидисульфида 2-аминотиазола в 1,28 раза выше, чем в присутствии промышленного стабилизатора диафена ФП. Использование полидисульфида 2-аминотиазола в качестве термостабилизатора резин позволит повысить срок службы резинового изделия за счет повышения термостабильности материала, а также расширить ассортимент применяемых в промышленности стабилизаторов резин. Источники информации 1. Химические добавки к полимерам. - М. Химия, 1981. - С. 25. Национальный центр интеллектуальной собственности. 3 220034, г. Минск, ул. Козлова, 20.
