Огнепреградитель

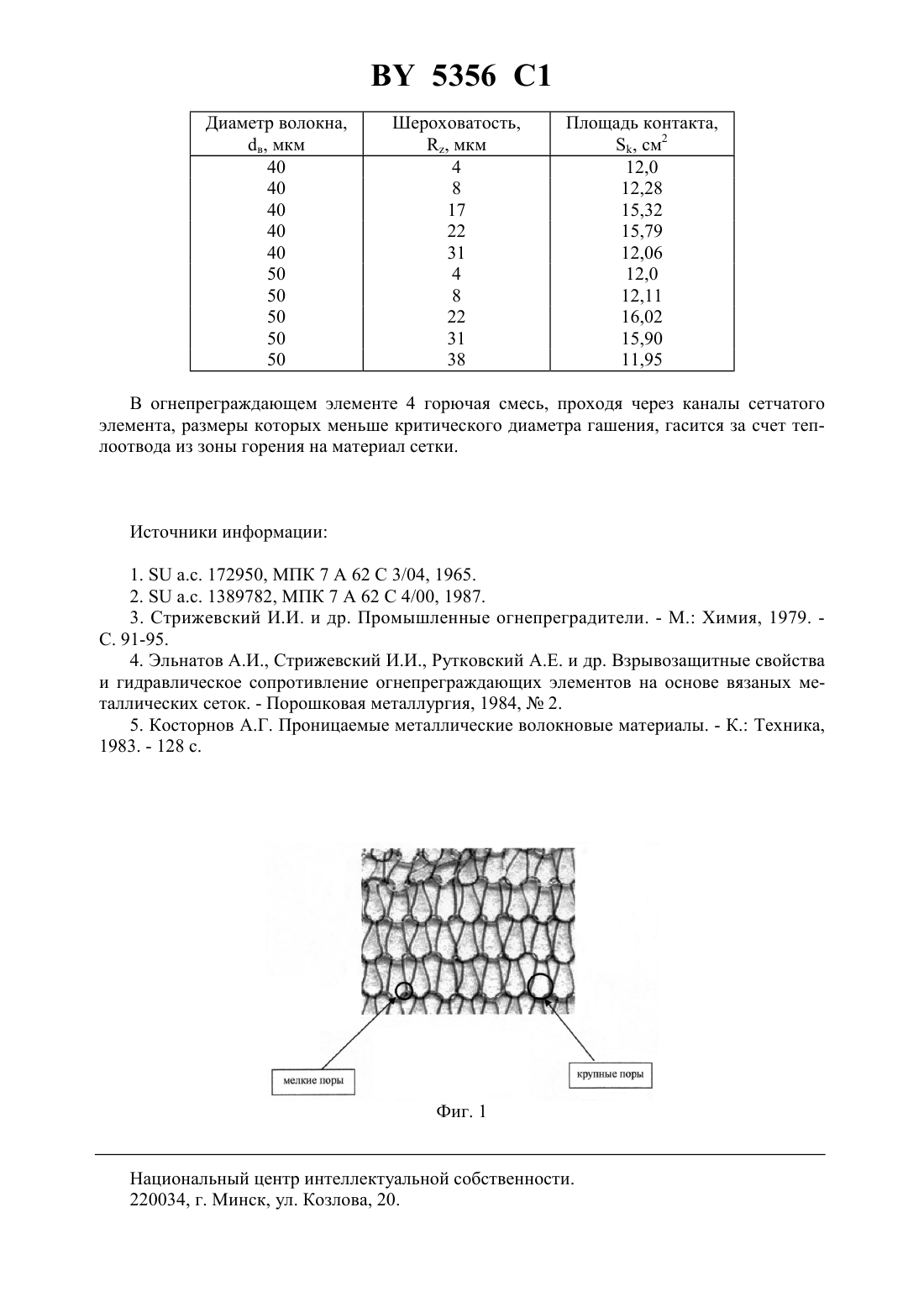

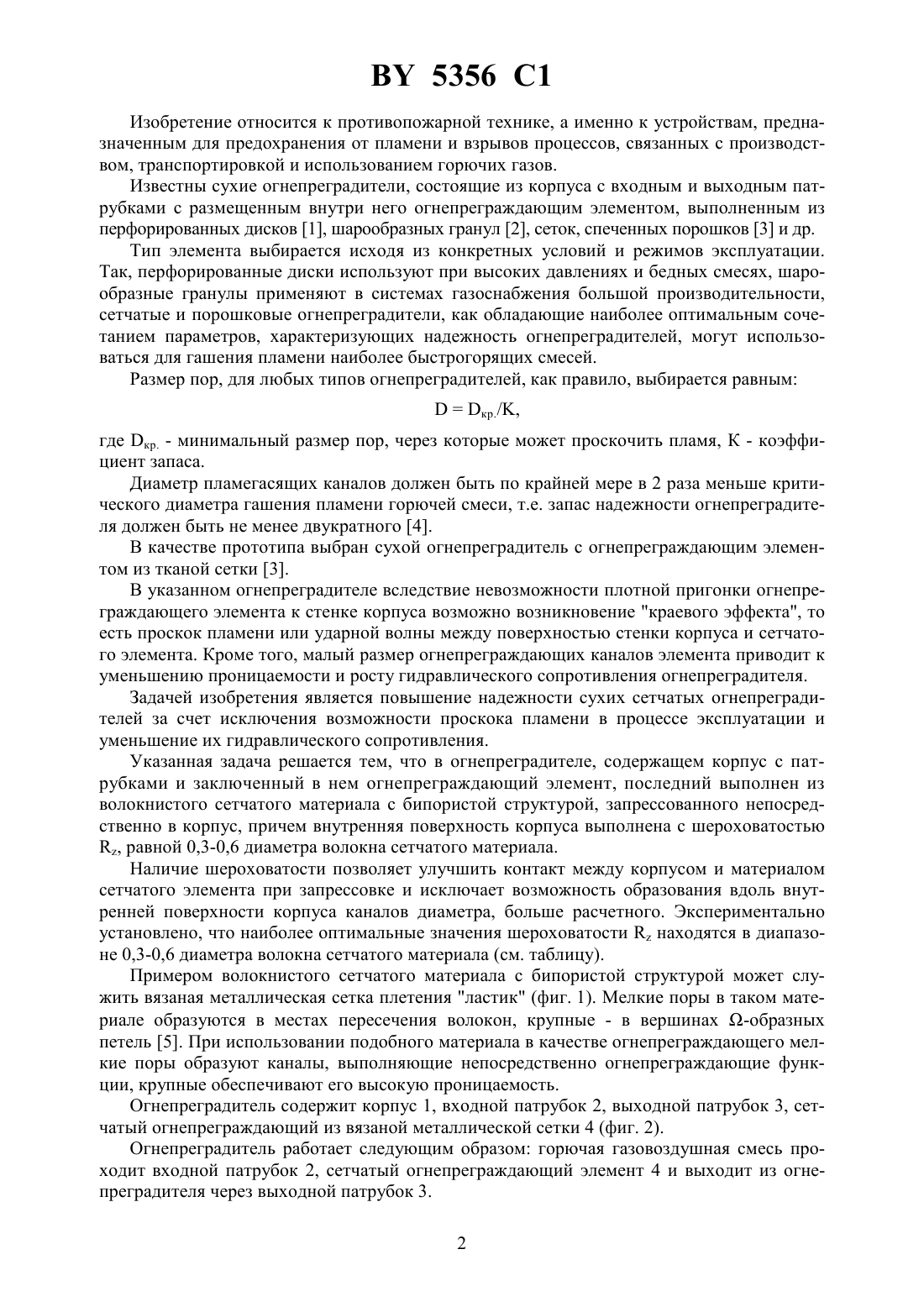

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Александров Валерий Михайлович Липкин Николай Аркадьевич Скугарь Алексей Александрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Огнепреградитель, содержащий корпус с патрубками и заключенный в нем огнепреграждающий элемент, отличающийся тем, что огнепреграждающий элемент выполнен из волокнистого сетчатого материала с бипористой структурой, запрессованного непосредственно в корпус, причем внутренняя поверхность корпуса выполнена с шероховатостью, равной 0,3-0,6 диаметра волокна сетчатого материала. 5356 1 Изобретение относится к противопожарной технике, а именно к устройствам, предназначенным для предохранения от пламени и взрывов процессов, связанных с производством, транспортировкой и использованием горючих газов. Известны сухие огнепреградители, состоящие из корпуса с входным и выходным патрубками с размещенным внутри него огнепреграждающим элементом, выполненным из перфорированных дисков 1, шарообразных гранул 2, сеток, спеченных порошков 3 и др. Тип элемента выбирается исходя из конкретных условий и режимов эксплуатации. Так, перфорированные диски используют при высоких давлениях и бедных смесях, шарообразные гранулы применяют в системах газоснабжения большой производительности,сетчатые и порошковые огнепреградители, как обладающие наиболее оптимальным сочетанием параметров, характеризующих надежность огнепреградителей, могут использоваться для гашения пламени наиболее быстрогорящих смесей. Размер пор, для любых типов огнепреградителей, как правило, выбирается равнымкр./,где кр. - минимальный размер пор, через которые может проскочить пламя, К - коэффициент запаса. Диаметр пламегасящих каналов должен быть по крайней мере в 2 раза меньше критического диаметра гашения пламени горючей смеси, т.е. запас надежности огнепреградителя должен быть не менее двукратного 4. В качестве прототипа выбран сухой огнепреградитель с огнепреграждающим элементом из тканой сетки 3. В указанном огнепреградителе вследствие невозможности плотной пригонки огнепреграждающего элемента к стенке корпуса возможно возникновение краевого эффекта, то есть проскок пламени или ударной волны между поверхностью стенки корпуса и сетчатого элемента. Кроме того, малый размер огнепреграждающих каналов элемента приводит к уменьшению проницаемости и росту гидравлического сопротивления огнепреградителя. Задачей изобретения является повышение надежности сухих сетчатых огнепреградителей за счет исключения возможности проскока пламени в процессе эксплуатации и уменьшение их гидравлического сопротивления. Указанная задача решается тем, что в огнепреградителе, содержащем корпус с патрубками и заключенный в нем огнепреграждающий элемент, последний выполнен из волокнистого сетчатого материала с бипористой структурой, запрессованного непосредственно в корпус, причем внутренняя поверхность корпуса выполнена с шероховатостью, равной 0,3-0,6 диаметра волокна сетчатого материала. Наличие шероховатости позволяет улучшить контакт между корпусом и материалом сетчатого элемента при запрессовке и исключает возможность образования вдоль внутренней поверхности корпуса каналов диаметра, больше расчетного. Экспериментально установлено, что наиболее оптимальные значения шероховатостинаходятся в диапазоне 0,3-0,6 диаметра волокна сетчатого материала (см. таблицу). Примером волокнистого сетчатого материала с бипористой структурой может служить вязаная металлическая сетка плетения ластик (фиг. 1). Мелкие поры в таком материале образуются в местах пересечения волокон, крупные - в вершинах -образных петель 5. При использовании подобного материала в качестве огнепреграждающего мелкие поры образуют каналы, выполняющие непосредственно огнепреграждающие функции, крупные обеспечивают его высокую проницаемость. Огнепреградитель содержит корпус 1, входной патрубок 2, выходной патрубок 3, сетчатый огнепреграждающий из вязаной металлической сетки 4 (фиг. 2). Огнепреградитель работает следующим образом горючая газовоздушная смесь проходит входной патрубок 2, сетчатый огнепреграждающий элемент 4 и выходит из огнепреградителя через выходной патрубок 3. 2 В огнепреграждающем элементе 4 горючая смесь, проходя через каналы сетчатого элемента, размеры которых меньше критического диаметра гашения, гасится за счет теплоотвода из зоны горения на материал сетки. Источники информации 1.а.с. 172950, МПК 7 А 62 С 3/04, 1965. 2.а.с. 1389782, МПК 7 А 62 С 4/00, 1987. 3. Стрижевский И.И. и др. Промышленные огнепреградители. - М. Химия, 1979. С. 91-95. 4. Эльнатов А.И., Стрижевский И.И., Рутковский А.Е. и др. Взрывозащитные свойства и гидравлическое сопротивление огнепреграждающих элементов на основе вязаных металлических сеток. - Порошковая металлургия, 1984,2. 5. Косторнов А.Г. Проницаемые металлические волокновые материалы. - К. Техника,1983. - 128 с. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
