Способ испытаний битумоминеральных материалов

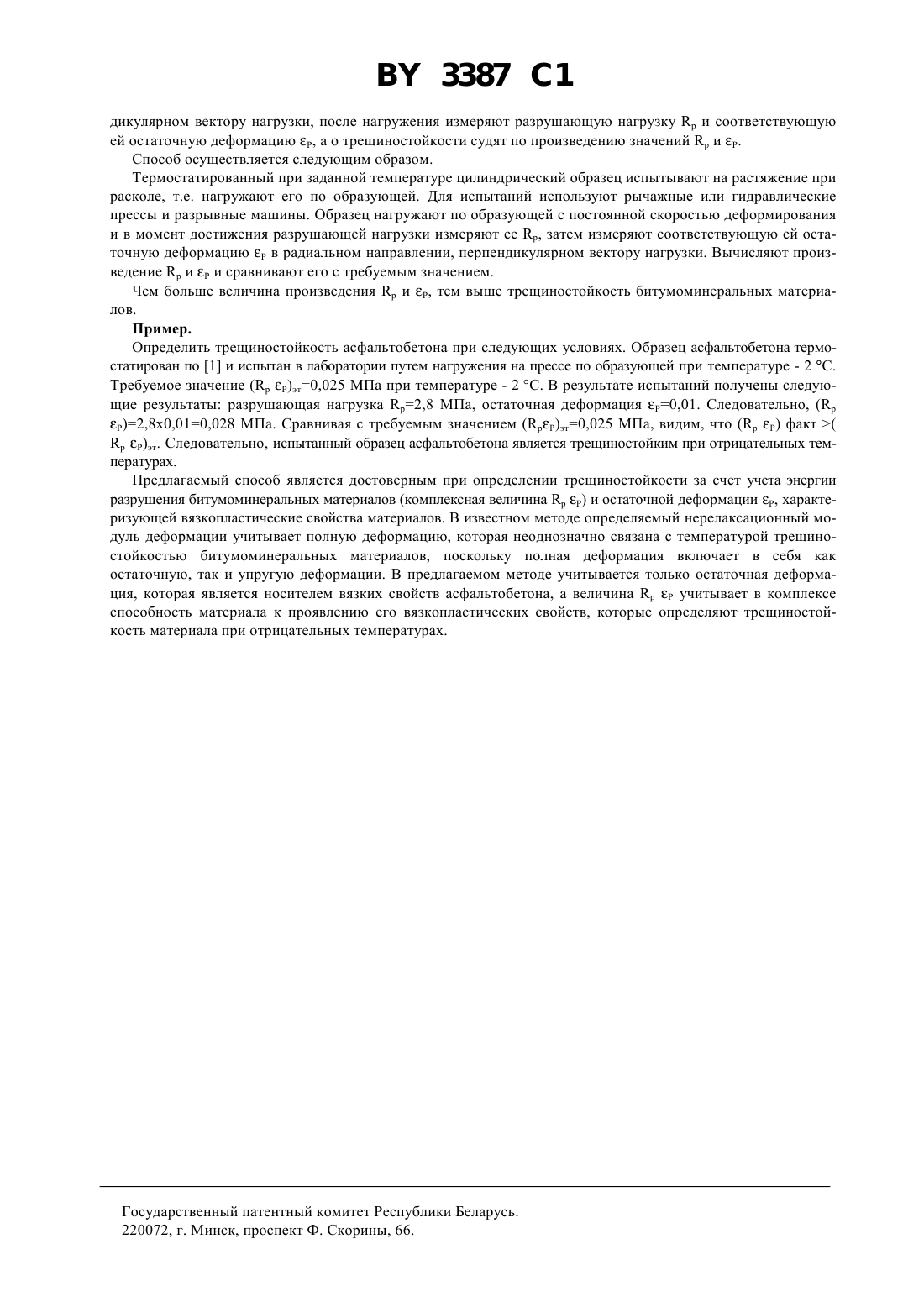

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ ИСПЫТАНИЙ БИТУМОМИНЕРАЛЬНЫХ МАТЕРИАЛОВ(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника НПП Белавтодорпрогресс(73) Патентообладатель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника НПП Белавтодорпрогресс(57) Способ испытаний битумоминеральных материалов, путем термостатирования цилиндрического образца,последующего его нагружения по образующей с постоянной скоростью деформирования, измерения деформации образца в радиальном направлении, перпендикулярном вектору нагрузки и определения трещиностойкости, отличающийся тем, что после нагружения образца измеряют разрушающую нагрузкуи соответствующую ей остаточную деформацию , а о трещиностойкости судят по произведению значенийи .(56) 1. Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные дорожные, асфальтобетон и дегтебетон. Методы испытаний. - ГОСТ 12801-84. - С. 19-21. 2.1561033, МПК 01 33/38, 1990 (прототип). Изобретение относится к испытаниям дорожно-строительных материалов, а именно определению их трещиностойкости при отрицательных температурах . Известен способ определения трещиностойкости асфальтобетона при отрицательных температурах путем определения прочности асфальтобетона на сжатие при температуре 0 С и сравнения полученных результатов с эталонными 1. Однако прочность определения трещиностойкости асфальтобетона этим способом низка, поскольку не учитываются деформативные свойства асфальтобетона и изменение его вязкопластических свойств при изменении температурного режима. Наиболее близким к предлагаемому является способ испытания битумоминеральных материалов, включающий термостатирование цилиндрического образца, последующее его нагружение по образующей с постоянной скоростью деформирования, измерение деформации образца в радиальном направлении, перпендикулярном вектору нагрузки, и определение трещиностойкости 2. Недостатком способа является низкая точность в определении трещиностойкости битумоминеральных материалов из-за неучета изменения его вязкопластических свойств при температурных деформациях. Задачей изобретения является повышение достоверности определения трещиностойкости при низких температурах. Поставленная задача достигается тем, что в способе испытаний битумоминеральных материалов, включающем термостатирование цилиндрического образца, последующее его нагружение по образующей с постоянной скоростью деформирования, измерение деформации образца в радиальном направлении, перпен 3387 1 дикулярном вектору нагрузки, после нагружения измеряют разрушающую нагрузкуи соответствующую ей остаточную деформацию Р, а о трещиностойкости судят по произведению значений р и Р. Способ осуществляется следующим образом. Термостатированный при заданной температуре цилиндрический образец испытывают на растяжение при расколе, т.е. нагружают его по образующей. Для испытаний используют рычажные или гидравлические прессы и разрывные машины. Образец нагружают по образующей с постоянной скоростью деформирования и в момент достижения разрушающей нагрузки измеряют ее р, затем измеряют соответствующую ей остаточную деформацию Р в радиальном направлении, перпендикулярном вектору нагрузки. Вычисляют произведение р и Р и сравнивают его с требуемым значением. Чем больше величина произведения р и Р, тем выше трещиностойкость битумоминеральных материалов. Пример. Определить трещиностойкость асфальтобетона при следующих условиях. Образец асфальтобетона термостатирован по 1 и испытан в лаборатории путем нагружения на прессе по образующей при температуре - 2 С. Требуемое значение (р Р)эт 0,025 МПа при температуре - 2 С. В результате испытаний получены следующие результаты разрушающая нагрузка 2,8 МПа, остаточная деформация Р 0,01. Следовательно, (р Р)2,8 х 0,010,028 МПа. Сравнивая с требуемым значением (рР)эт 0,025 МПа, видим, что (р Р) факт ( р Р)эт. Следовательно, испытанный образец асфальтобетона является трещиностойким при отрицательных температурах. Предлагаемый способ является достоверным при определении трещиностойкости за счет учета энергии разрушения битумоминеральных материалов (комплексная величина р Р) и остаточной деформации Р, характеризующей вязкопластические свойства материалов. В известном методе определяемый нерелаксационный модуль деформации учитывает полную деформацию, которая неоднозначно связана с температурой трещиностойкостью битумоминеральных материалов, поскольку полная деформация включает в себя как остаточную, так и упругую деформации. В предлагаемом методе учитывается только остаточная деформация, которая является носителем вязких свойств асфальтобетона, а величина р Р учитывает в комплексе способность материала к проявлению его вязкопластических свойств, которые определяют трещиностойкость материала при отрицательных температурах. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
