Устройство для регулирования расхода воздуха

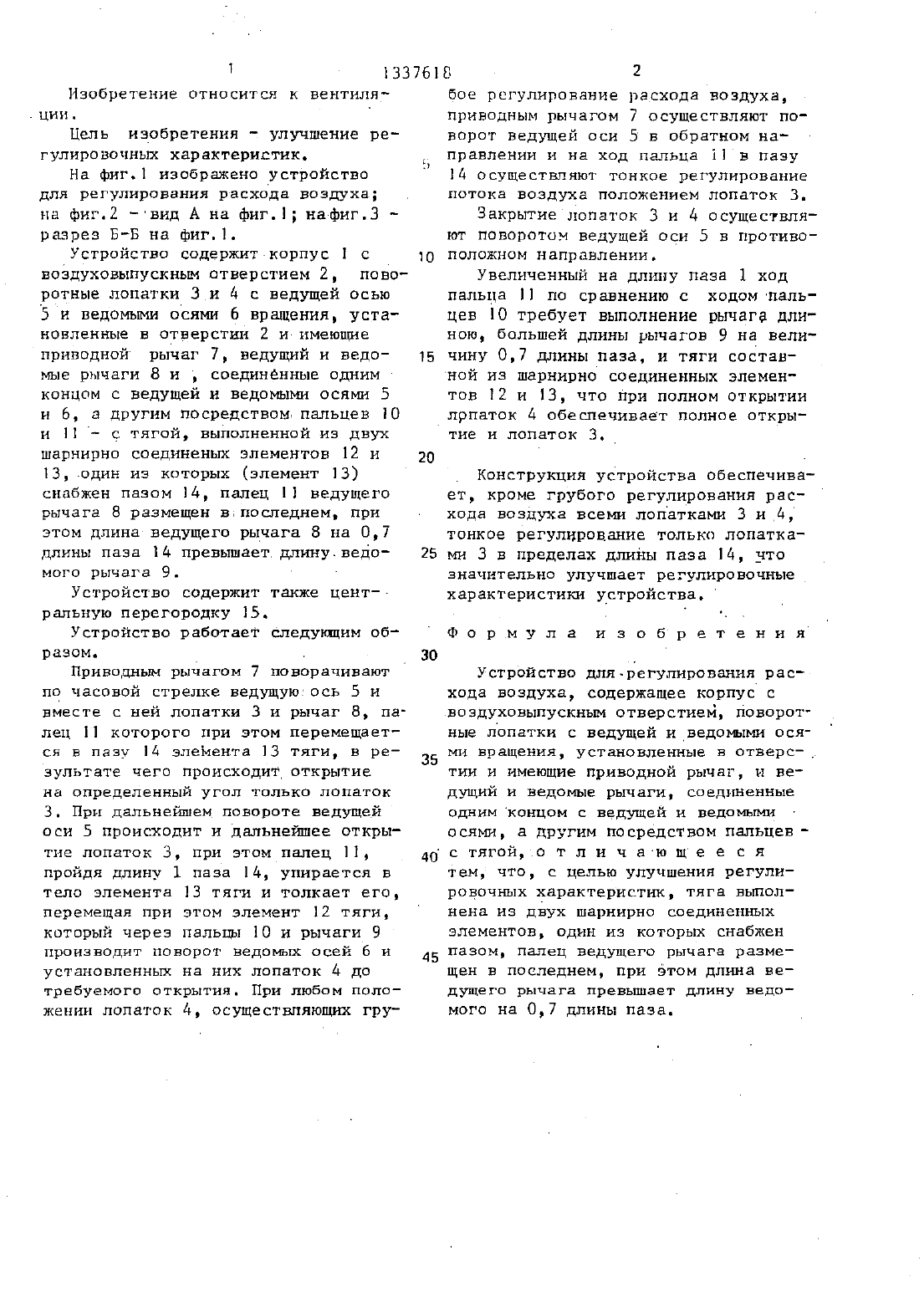

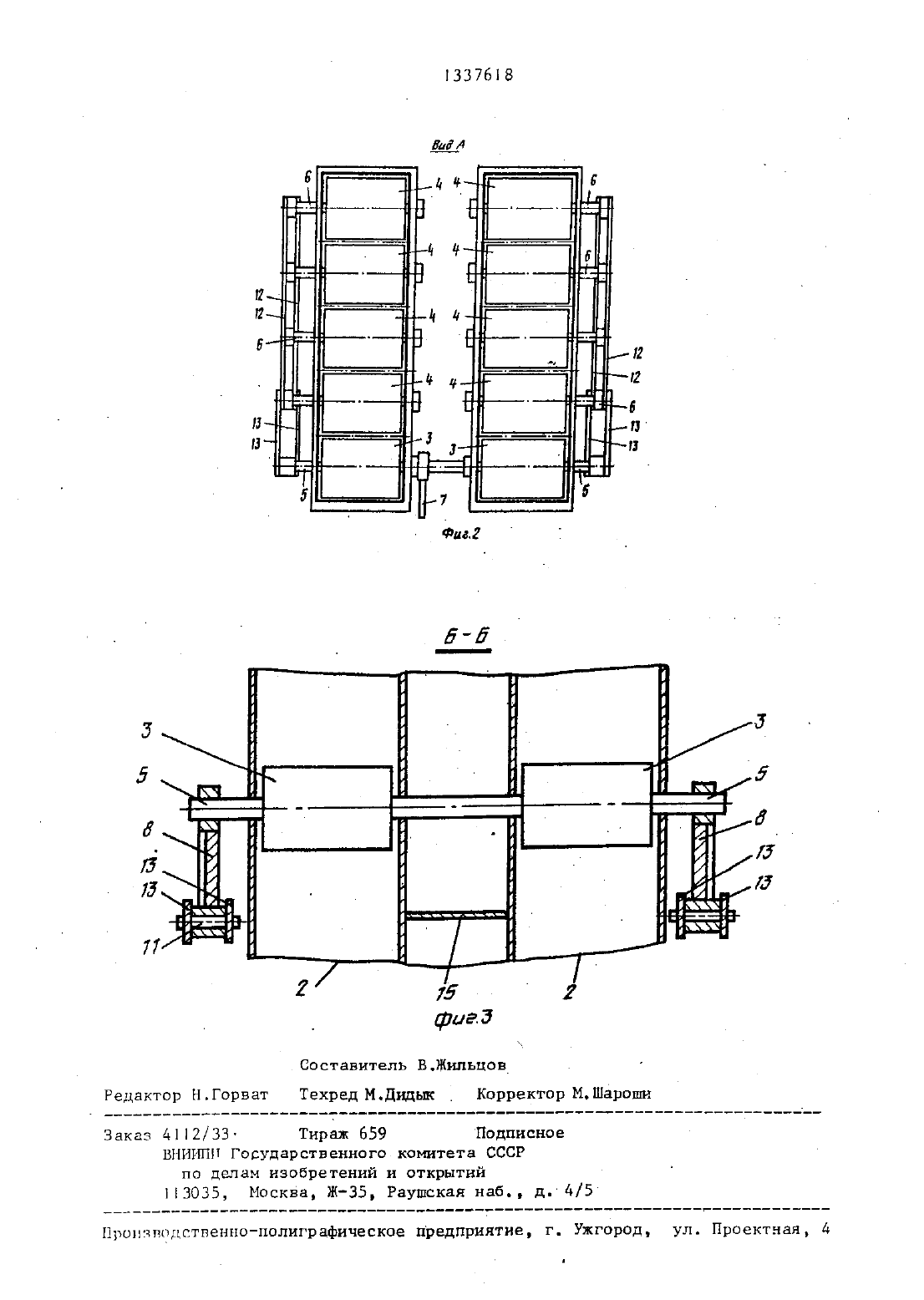

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИНгосуддрственный номитетл ссср ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) УСТРОЙСТВО для РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА (57) Изобретение относится к технике вентиляции и дозволяет улучшить регулировочные характеристики устройства. Тяга, с которой соединены ВВДУЩИ и ведомые рычаги 8 и 9, выполнена из двух шарннрно соединенныш элементов 12 и 13. Палец 11 ведущего рычага 8 превышает длину рычага 9 на 0,7 длины паза 14. Кроме грубого регулирования расхода воздуха всеми лопатками 3 н 4 обеспечвается тонкое регулирование только попаткми 3 в пределах длины паза 43 ил.На фиг.1 изображено устройство для регулирования расхода воздуха на фиг.2 -вид А на фиг.1 нафиг.3 разрез Б-Б на фиг.1.Устройство содержит корпус 1 с воэдуховыпускньш отверстием 2, поворотные лопатки 3 и 4 с ведущей осью 5 н ведомътщ осям 6 вращения, установленные в отверстии 2 и-имеющие приводнойи рычаг 7, ведущий и ведомые рычаги 8 и , соединенные одним концом с ведУЩей и ведомыми осями 5 и 6, а другим посредством.пальцев 10 и 11- с тягой, выполненной из двух шарнирно соединеных элементов 12 и 13, один из которых (элемент 13) снабжен пазом 14, палец 11 ведущего рычага 8 размещен впоследнем, при этом длина ведущего рычага 8 на 0,7 длины паза 14 превышает.длину ведомого рычага 9.Устройство содержит также цент ральную перегородку 15.Устройство работает следующим образом.Приводным рычагом 7 поворачивают по часовой стрелке ведущую ось 5 и вместе с ней лопатки 3 и рычаг 8, палец 11 которого при этом перемещается в пазу 14 элемента 13 тяги, в результате чего происходит открытие на определенный угол только лопаток 3. При дальнейшем повороте ведущей оси 5 происходит н дальнейшее открытие лопаток 3, при этом Палец 11,пройдя длину 1 паэа 14, упирается в тело элемента 13 тяги и толкает его,перемещая при этом элемент 12 тяги,который через пальцы 10 И рычаги 9 производит поворот ведомых осей 6 и установленных на них лопаток 4 до требуемого открытия. При любом положении лопаток д, осуществляющих гру 10бое регулирование расхода воздуха,приводным рычагом 7 осуществляют поворот ведущей оси 5 в обратном направлении и на ход пальца 11 в пазу 14 осуществляют тонкое регулирование потока воздуха положением лопаток 3.Закрытие лопаток 3 и д осуществляют поворотом ведущей оси 5 в противоположном направлении.Увеличенный на длину паза 1 ход пальца 11 по сравнению с ходом пальЦев 10 требует выполнение рычага длиною, большей длины рычагов 9 на вели чину 0,7 длины паза, и тяги состав НОЙ ИЗ шарнирно СОЕДИНЕННЫХ ЭЛЕМЕНтов 12 и 13, что при полном открытиилопаток 4 обеспечивает полное откры 20тие и лопаток 3., Конструкция устройства обеспечивает, кроме грубого регулирования расхода воздуха всеми лопатками 3 иуд,тонкое регулирование только лопаткащх 3 впшщшшхдшшыпша 14,ую ЗНЗЧИТЕПЬНО улучшает РЕГУЛНРОВОЧНЫЕ характеристики устройства.твоэдуховыпускны отверстием, поворот ные лопатки с ведущей иведомымМ осями вращения, установленные в отверстии н имеющие приводной рычаг, и ведущий и ведома рычаги, соединенные однимконцом с ведущей и ведомыми осям, а другим посредством пальцев с тягой.о т л и ч а-ю ще е с ятем, что, с целью улучшения регулировочных характеристик, тяга вьтолиена из двух шарнирно соединенных элементов, один из которых снабжен пазом, палец ведущего рычага размещен в последнем, при этом длина веДУЩЕГО РЫЧЗГЗ превышает ДЛИНУ БЕДО мого на 0,7 длины паза.ВНИНПП Государственного комитета СССРпо делам изобретений и открытий
