Эргометр для рук

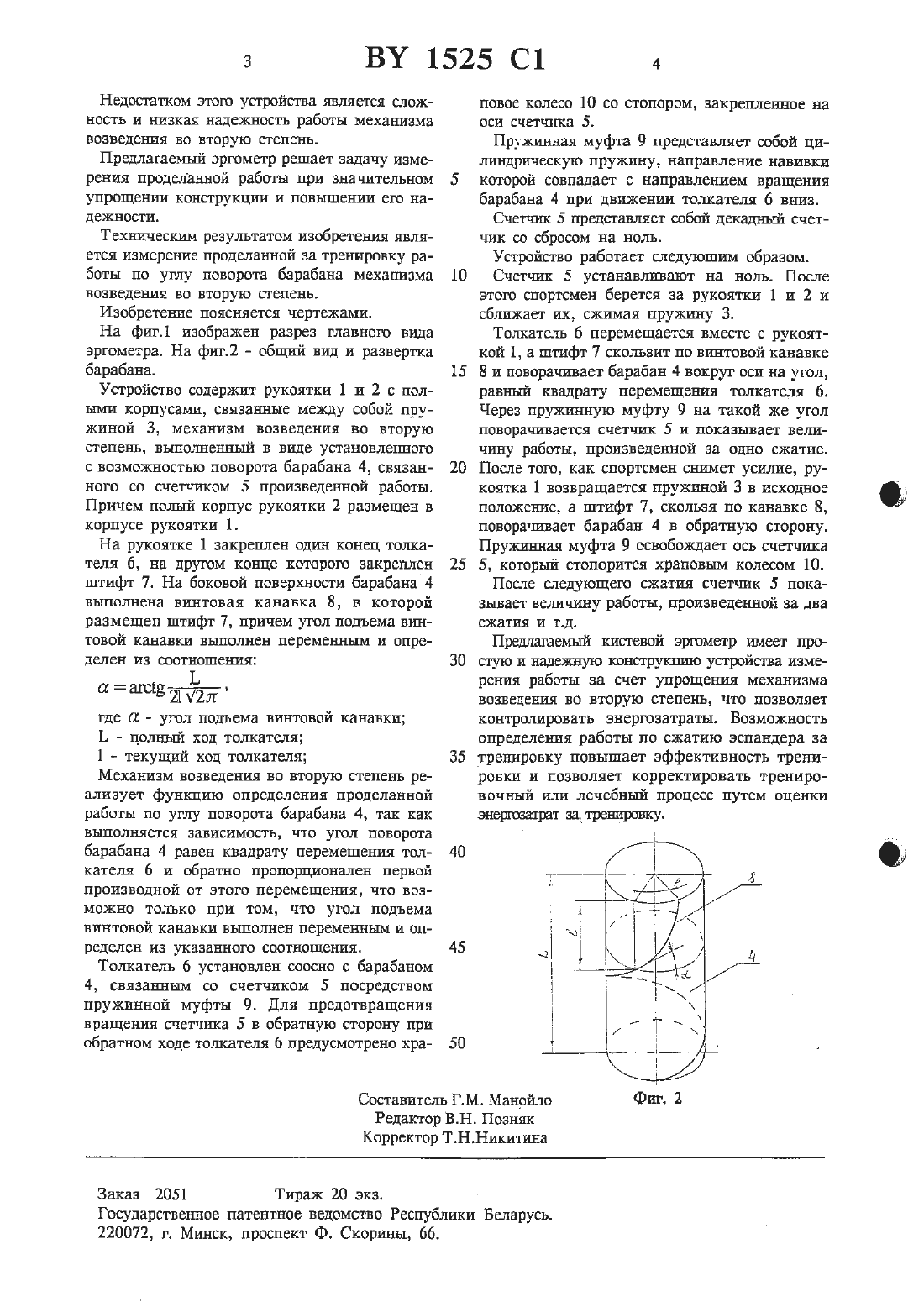

(12) АБЗВ 22/10 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусский наутшо-исследовательский институт кардиологии Министерства здравоохранения РБ (ВУ)(73) Патентообладатель Белорусский научноисспедовательский институт кардиологии Министерства здравоохранения РБ (В)Эргометр для рук, содержащий рукоятки,связанные между собой пружиной, механизм возведения во вторую степень, выполненный в виде установленного с возможностью поворота барабана, связанного со счетчиком произведенной работы, отличающийся тем, что он снабжен толкателем, один конец которого закреплен на рукоятке, а на другом - закреплен штифт, на боковой поверхности барабана выполнена винтовая канавка, в которой размещен упомянутый штифт, причем толкатель установлен соосно с барабаном, связанным со счетчиком посредством пружинной муфты, а угол подъема винтовой канавки выполнен переменным и определен из соотношенияЬ - полный ход толкателя 1 - текущий ход толкателя.Изобретение относится к спортивно - медтщгшской технике, а имеьшо к устройствам для тренировки верхних конечностей и плечевого пояса,проведения нагрузочного тестирования в кардиологической и травматологической мешщшге.Известен эспандер, содержащий рукоятки, связанные между собой ггружгшой, механизм возведения во вторую степень, вьпгошгенньгй в вице установленного с возможностью поворота барабана, связанного со счстчикоым произведенной работы.Недостатком этого устройства является сложность и низкая надежность работы механизма возведения во вторую степень.Предлагаемый эргометр решает задачу измерения проделанной работы при значительном упрощении конструкции и повышении его надежности.Техническим результатом изобретения является измерение проделанной за тренировку работы по углу поворота барабана механизма возведения во вторую степень.На фиг.1 изображен разрез главного вида эршметра. На фиг.2 - общий вид и развертка барабана.Устройство содержит рукоятки 1 и 2 с польтми корпусами, связанные между собой пружиной 3, механизм возведения во вторую степень, выполненный в виде установленного с возможностью поворота барабана 4, связанного со счетчиком 5 произведенной работы. Причем полый корпус рукоятки 2 размещен в корпусе рукоятки 1.На рукоятке 1 закреплен один конец толкателя 6, на другом конце которого закреплен штифт 7. На боковой поверхности барабана 4 выполнена винтовая канавка 8, в которой размещен штифт 7, причем угол подъема винтовой канавки выполнен переменным и определен из соотношениягде а - угол подъема винтовой канавкиМеханизм возведения во вторую степень реализует функцию определения проделанной работы по углу поворота барабана 4, так как выполняется зависимость, что угол поворота барабана 4 равен квадрату перемещения толкателя 6 и обратно пропорционален первой производной от этого перемещения, что возможно только при том, что угол подъема винтовой канавки выполнен переменным и определен из указанного соотношения.Толкатель 6 установлен соосно с барабаном 4, связанным со счетчиком 5 посредством пружинной муфты 9. Для предотвращения вращения счетчика 5 в обратную сторону при обратном ходе толкателя б предусмотрено хра Составитель Г.М. Манойдтоновое колесо 10 со стопором, закрепленное на оси счетчика 5.Пружинная муфта 9 представляет собой цилиндрическую пружину, направление навивки которой совпадает с направлением вращения барабана 4 при движении толкателя 6 вниз.Счетчик 5 представляет собой Декадный счетчик со сбросом на ноль.Устройство работает следующим образом.Счетчик 5 устанавливают на ноль. После этою спортсмен берется за рукоятки 1 и 2 и сближает их, сжимая пружину 3.Толкатель 6 перемещается вместе с рукояткой 1, а штифт 7 скользит по винтовой канавке 8 и поворачивает барабан 4 вокруг оси на угол,равный квадрату перемещения толкателя б. Через пружинную муфту 9 на такой же угол поворачивается счетчик 5 и показывает величину работы, произведенной за одно сжатие. После того, как спортсмен снимет усилие, рукоятка 1 возвращается пружиной 3 в исходное положение, а штифт 7, скользя по канавке 8,поворачивает барабан 4 в обратную сторону. Пружинная муфта 9 освобождает ось счетчика 5, который стопорится храповым колесом 10.После следующего сжатия счетчик 5 показывает величину работы, произведенной за два сжатия и т.д.предлагавший кистевой эртометр имеет простую и надежную конструкцию устройства измерения работы за счет упрощения механизма возведения во вторую степень, что позволяет контролировать энергозатраты. Возможность определения работы по сжатию эспандера за тренировку повышает эффективность тренировки и позволяет корректировать тренировочннй или лечебный процесс путем оценкиГосударственное патентное ведомство Республики Беларусь.
