Шлифовальный станок

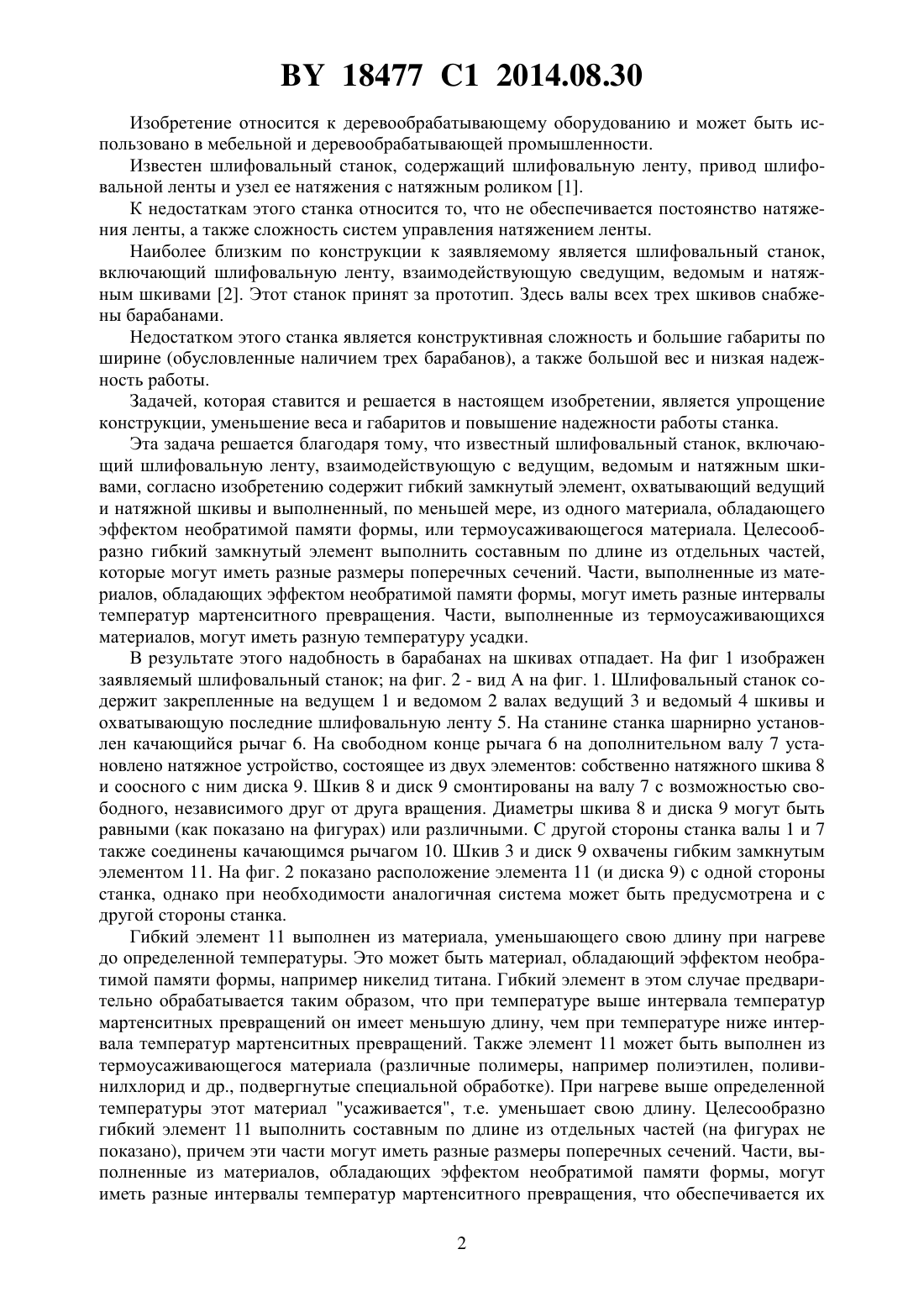

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Шлифовальный станок, включающий шлифовальную ленту, взаимодействующую с ведущим, ведомым и натяжным шкивами, отличающийся тем, что содержит гибкий замкнутый элемент, охватывающий ведущий и натяжной шкивы и выполненный по меньшей мере из одного материала, обладающего эффектом необратимой памяти формы,или термоусаживающегося материала. 2. Станок по п. 1, отличающийся тем, что гибкий замкнутый элемент выполнен составным по длине из отдельных частей. 3. Станок по п. 2, отличающийся тем, что части имеют разные размеры поперечных сечений. 4. Станок по п. 2, отличающийся тем, что части, выполненные из материалов, обладающих эффектом необратимой памяти формы, имеют разные интервалы температур мартенситного превращения. 5. Станок по п. 2, отличающийся тем, что части, выполненные из термоусаживающихся материалов, имеют разную температуру усадки. 18477 1 2014.08.30 Изобретение относится к деревообрабатывающему оборудованию и может быть использовано в мебельной и деревообрабатывающей промышленности. Известен шлифовальный станок, содержащий шлифовальную ленту, привод шлифовальной ленты и узел ее натяжения с натяжным роликом 1. К недостаткам этого станка относится то, что не обеспечивается постоянство натяжения ленты, а также сложность систем управления натяжением ленты. Наиболее близким по конструкции к заявляемому является шлифовальный станок,включающий шлифовальную ленту, взаимодействующую сведущим, ведомым и натяжным шкивами 2. Этот станок принят за прототип. Здесь валы всех трех шкивов снабжены барабанами. Недостатком этого станка является конструктивная сложность и большие габариты по ширине (обусловленные наличием трех барабанов), а также большой вес и низкая надежность работы. Задачей, которая ставится и решается в настоящем изобретении, является упрощение конструкции, уменьшение веса и габаритов и повышение надежности работы станка. Эта задача решается благодаря тому, что известный шлифовальный станок, включающий шлифовальную ленту, взаимодействующую с ведущим, ведомым и натяжным шкивами, согласно изобретению содержит гибкий замкнутый элемент, охватывающий ведущий и натяжной шкивы и выполненный, по меньшей мере, из одного материала, обладающего эффектом необратимой памяти формы, или термоусаживающегося материала. Целесообразно гибкий замкнутый элемент выполнить составным по длине из отдельных частей,которые могут иметь разные размеры поперечных сечений. Части, выполненные из материалов, обладающих эффектом необратимой памяти формы, могут иметь разные интервалы температур мартенситного превращения. Части, выполненные из термоусаживающихся материалов, могут иметь разную температуру усадки. В результате этого надобность в барабанах на шкивах отпадает. На фиг 1 изображен заявляемый шлифовальный станок на фиг. 2 - вид А на фиг. 1. Шлифовальный станок содержит закрепленные на ведущем 1 и ведомом 2 валах ведущий 3 и ведомый 4 шкивы и охватывающую последние шлифовальную ленту 5. На станине станка шарнирно установлен качающийся рычаг 6. На свободном конце рычага 6 на дополнительном валу 7 установлено натяжное устройство, состоящее из двух элементов собственно натяжного шкива 8 и соосного с ним диска 9. Шкив 8 и диск 9 смонтированы на валу 7 с возможностью свободного, независимого друг от друга вращения. Диаметры шкива 8 и диска 9 могут быть равными (как показано на фигурах) или различными. С другой стороны станка валы 1 и 7 также соединены качающимся рычагом 10. Шкив 3 и диск 9 охвачены гибким замкнутым элементом 11. На фиг. 2 показано расположение элемента 11 (и диска 9) с одной стороны станка, однако при необходимости аналогичная система может быть предусмотрена и с другой стороны станка. Гибкий элемент 11 выполнен из материала, уменьшающего свою длину при нагреве до определенной температуры. Это может быть материал, обладающий эффектом необратимой памяти формы, например никелид титана. Гибкий элемент в этом случае предварительно обрабатывается таким образом, что при температуре выше интервала температур мартенситных превращений он имеет меньшую длину, чем при температуре ниже интервала температур мартенситных превращений. Также элемент 11 может быть выполнен из термоусаживающегося материала (различные полимеры, например полиэтилен, поливинилхлорид и др., подвергнутые специальной обработке). При нагреве выше определенной температуры этот материал усаживается, т.е. уменьшает свою длину. Целесообразно гибкий элемент 11 выполнить составным по длине из отдельных частей (на фигурах не показано), причем эти части могут иметь разные размеры поперечных сечений. Части, выполненные из материалов, обладающих эффектом необратимой памяти формы, могут иметь разные интервалы температур мартенситного превращения, что обеспечивается их 2 18477 1 2014.08.30 различным химическим составом (например, разным процентным соотношением титана и никеля в сплаве никелид титана). Части, выполненные из термоусаживающихся материалов, могут иметь разную температуру усадки, что обеспечивается использованием различных материалов (полимеров). Шлифовальный станок работает следующим образом. При вращении ведущего шкива 3 крутящий момент передается ведомому шкиву 4 посредством ленты 5. Одновременно от ленты 5 вращается натяжной шкив 8, а от гибкого элемента 1 - (в противоположном шкиву 8 направлении) диск 9. Можно шкив 8 и диск 9 выполнить за одно целое (в виде единого шкива 8), но в этом случае гибкий элемент 1 должен будет охватывать шкивы 3 и 8 в виде перекрестной передачи (на фигуре не показано). При вытяжке ленты появляется проскальзывание ленты 5 по ведущему шкиву 3. Последний от трения нагревается. Нагревается и гибкий элемент 11, постоянно контактирующий с поверхностью шкива 3. При нагреве элемента 11 до определенной (контрольной) температуры его длина (периметр) уменьшается, что вызывает смещение натяжного шкива 8 (на фиг. 1 вниз). Это приводит к увеличению натяжения ленты 5 и продолжается до исчезновения проскальзывания ленты 5 по шкиву 3. Шкив 3 (с элементом 11) охлаждается до прежней (рабочей) температуры. Смещение шкива 8 прекращается, и вся система продолжает работать в нормальном режиме. Понижение температуры шкива 3 и элемента 11 не влечет за собой возврата шкива 8 к исходному положению, т.к. гибкий элемент 11 выполнен из материала с необратимой памятью формы (это касается и термоусаживающегося материала). После использования всего ресурса уменьшения длины элемента 11 последний заменяется на новый. Выполнение элемента 11 составным по длине из отдельных частей с разными размерами поперечного сечения и/или разной температурой срабатывания предотвращает одновременное срабатывание всех частей элемента 11. Эти части нагреваются и срабатывают поочередно, начиная с минимальной температуры их нагрева (и только в случае необходимости). Это продлевает срок службы элемента 11. Предложенный шлифовальный станок требует меньших расходов на его изготовление и эксплуатацию, что заметно повышает его эффективность. Источники информации 1.812533, МПК 24 21/00, 1981. 2.1189661, МПК 24 21/06, 1985 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
