Ленточно-шлифовальный станок

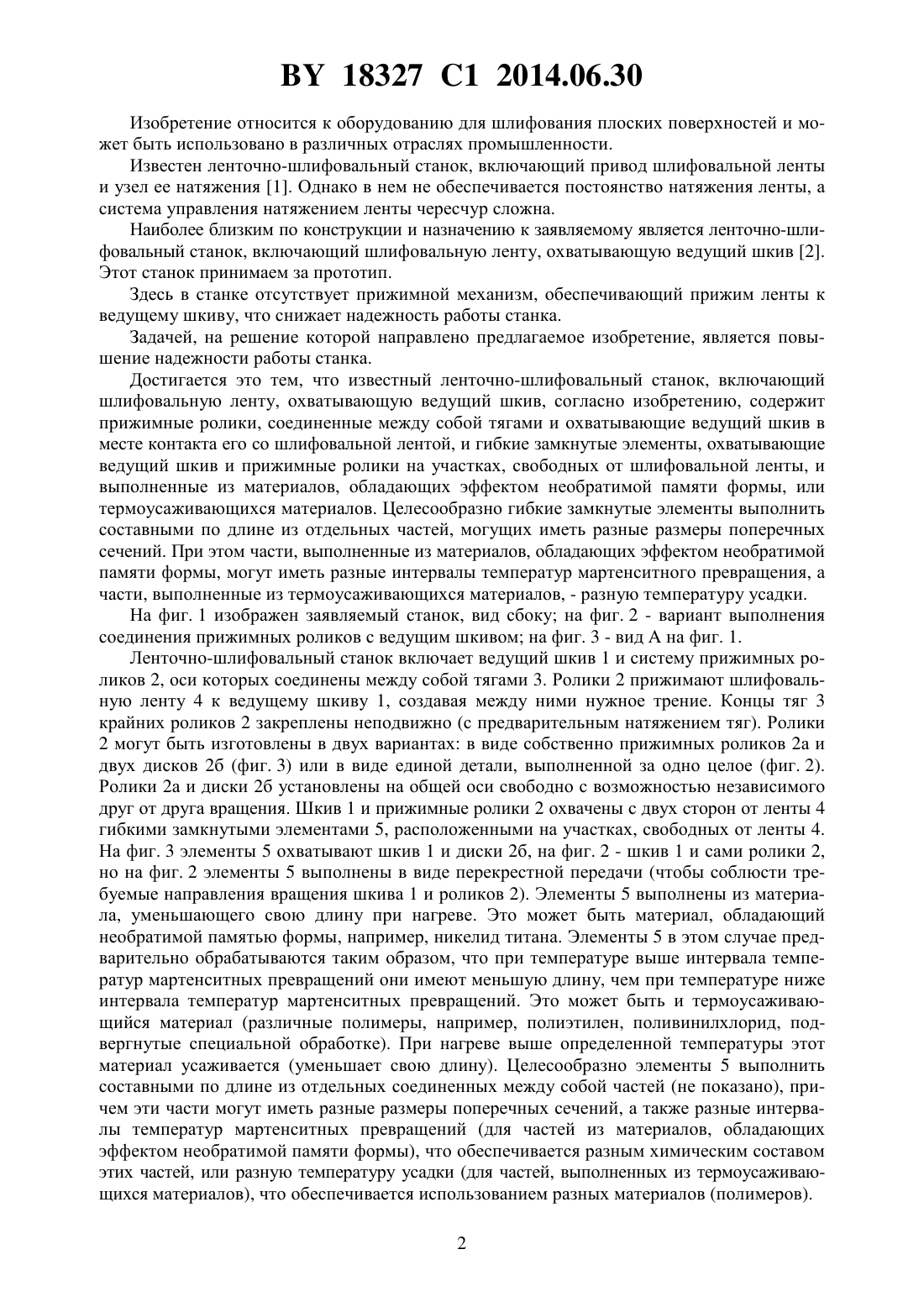

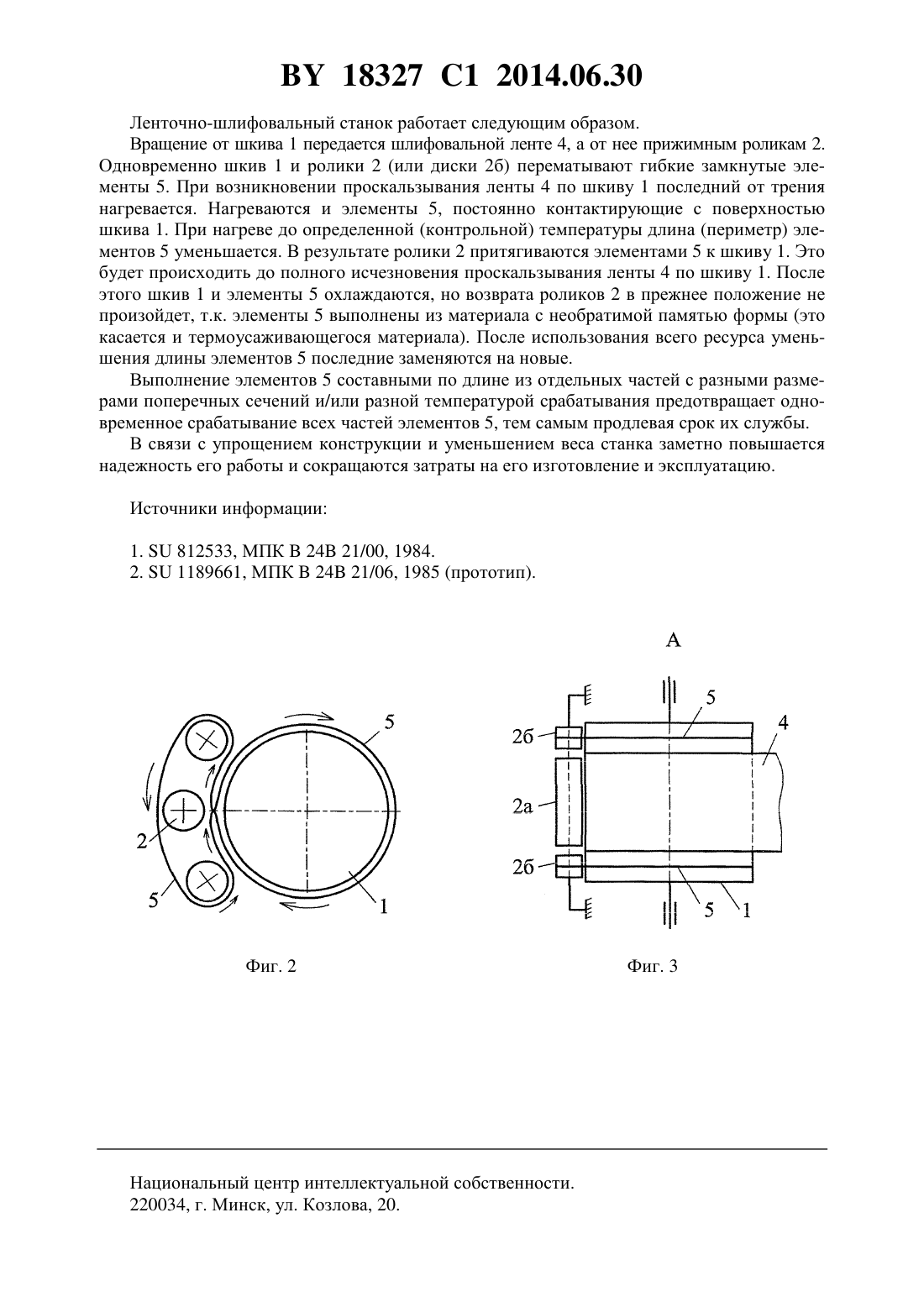

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Ленточно-шлифовальный станок, включающий шлифовальную ленту, охватывающую ведущий шкив, отличающийся тем, что содержит прижимные ролики, соединенные между собой тягами и охватывающие ведущий шкив в месте контакта его со шлифовальной лентой, и гибкие замкнутые элементы, охватывающие ведущий шкив и прижимные ролики на участках, свободных от шлифовальной ленты, и выполненные из материалов,обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. 2. Станок по п. 1, отличающийся тем, что гибкие замкнутые элементы выполнены составными по длине из отдельных частей. 3. Станок по п. 2, отличающийся тем, что части имеют разные размеры поперечных сечений. 4. Станок по п. 2, отличающийся тем, что части, выполненные из материалов, обладающих эффектом необратимой памяти формы, имеют разные интервалы температур мартенситного превращения. 5. Станок по п. 2, отличающийся тем, что части, выполненные из термоусаживающихся материалов, имеют разную температуру усадки. 18327 1 2014.06.30 Изобретение относится к оборудованию для шлифования плоских поверхностей и может быть использовано в различных отраслях промышленности. Известен ленточно-шлифовальный станок, включающий привод шлифовальной ленты и узел ее натяжения 1. Однако в нем не обеспечивается постоянство натяжения ленты, а система управления натяжением ленты чересчур сложна. Наиболее близким по конструкции и назначению к заявляемому является ленточно-шлифовальный станок, включающий шлифовальную ленту, охватывающую ведущий шкив 2. Этот станок принимаем за прототип. Здесь в станке отсутствует прижимной механизм, обеспечивающий прижим ленты к ведущему шкиву, что снижает надежность работы станка. Задачей, на решение которой направлено предлагаемое изобретение, является повышение надежности работы станка. Достигается это тем, что известный ленточно-шлифовальный станок, включающий шлифовальную ленту, охватывающую ведущий шкив, согласно изобретению, содержит прижимные ролики, соединенные между собой тягами и охватывающие ведущий шкив в месте контакта его со шлифовальной лентой, и гибкие замкнутые элементы, охватывающие ведущий шкив и прижимные ролики на участках, свободных от шлифовальной ленты, и выполненные из материалов, обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. Целесообразно гибкие замкнутые элементы выполнить составными по длине из отдельных частей, могущих иметь разные размеры поперечных сечений. При этом части, выполненные из материалов, обладающих эффектом необратимой памяти формы, могут иметь разные интервалы температур мартенситного превращения, а части, выполненные из термоусаживающихся материалов, - разную температуру усадки. На фиг. 1 изображен заявляемый станок, вид сбоку на фиг. 2 - вариант выполнения соединения прижимных роликов с ведущим шкивом на фиг. 3 - видна фиг. 1. Ленточно-шлифовальный станок включает ведущий шкив 1 и систему прижимных роликов 2, оси которых соединены между собой тягами 3. Ролики 2 прижимают шлифовальную ленту 4 к ведущему шкиву 1, создавая между ними нужное трение. Концы тяг 3 крайних роликов 2 закреплены неподвижно (с предварительным натяжением тяг). Ролики 2 могут быть изготовлены в двух вариантах в виде собственно прижимных роликов 2 а и двух дисков 2 б (фиг. 3) или в виде единой детали, выполненной за одно целое (фиг. 2). Ролики 2 а и диски 2 б установлены на общей оси свободно с возможностью независимого друг от друга вращения. Шкив 1 и прижимные ролики 2 охвачены с двух сторон от ленты 4 гибкими замкнутыми элементами 5, расположенными на участках, свободных от ленты 4. На фиг. 3 элементы 5 охватывают шкив 1 и диски 2 б, на фиг. 2 - шкив 1 и сами ролики 2,но на фиг. 2 элементы 5 выполнены в виде перекрестной передачи (чтобы соблюсти требуемые направления вращения шкива 1 и роликов 2). Элементы 5 выполнены из материала, уменьшающего свою длину при нагреве. Это может быть материал, обладающий необратимой памятью формы, например, никелид титана. Элементы 5 в этом случае предварительно обрабатываются таким образом, что при температуре выше интервала температур мартенситных превращений они имеют меньшую длину, чем при температуре ниже интервала температур мартенситных превращений. Это может быть и термоусаживающийся материал (различные полимеры, например, полиэтилен, поливинилхлорид, подвергнутые специальной обработке). При нагреве выше определенной температуры этот материал усаживается (уменьшает свою длину). Целесообразно элементы 5 выполнить составными по длине из отдельных соединенных между собой частей (не показано), причем эти части могут иметь разные размеры поперечных сечений, а также разные интервалы температур мартенситных превращений (для частей из материалов, обладающих эффектом необратимой памяти формы), что обеспечивается разным химическим составом этих частей, или разную температуру усадки (для частей, выполненных из термоусаживающихся материалов), что обеспечивается использованием разных материалов (полимеров). 2 18327 1 2014.06.30 Ленточно-шлифовальный станок работает следующим образом. Вращение от шкива 1 передается шлифовальной ленте 4, а от нее прижимным роликам 2. Одновременно шкив 1 и ролики 2 (или диски 2 б) перематывают гибкие замкнутые элементы 5. При возникновении проскальзывания ленты 4 по шкиву 1 последний от трения нагревается. Нагреваются и элементы 5, постоянно контактирующие с поверхностью шкива 1. При нагреве до определенной (контрольной) температуры длина (периметр) элементов 5 уменьшается. В результате ролики 2 притягиваются элементами 5 к шкиву 1. Это будет происходить до полного исчезновения проскальзывания ленты 4 по шкиву 1. После этого шкив 1 и элементы 5 охлаждаются, но возврата роликов 2 в прежнее положение не произойдет, т.к. элементы 5 выполнены из материала с необратимой памятью формы (это касается и термоусаживающегося материала). После использования всего ресурса уменьшения длины элементов 5 последние заменяются на новые. Выполнение элементов 5 составными по длине из отдельных частей с разными размерами поперечных сечений и/или разной температурой срабатывания предотвращает одновременное срабатывание всех частей элементов 5, тем самым продлевая срок их службы. В связи с упрощением конструкции и уменьшением веса станка заметно повышается надежность его работы и сокращаются затраты на его изготовление и эксплуатацию. Источники информации 1.812533, МПК 24 21/00, 1984. 2.1189661, МПК 24 21/06, 1985 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
