Комбайн свеклоуборочный самоходный

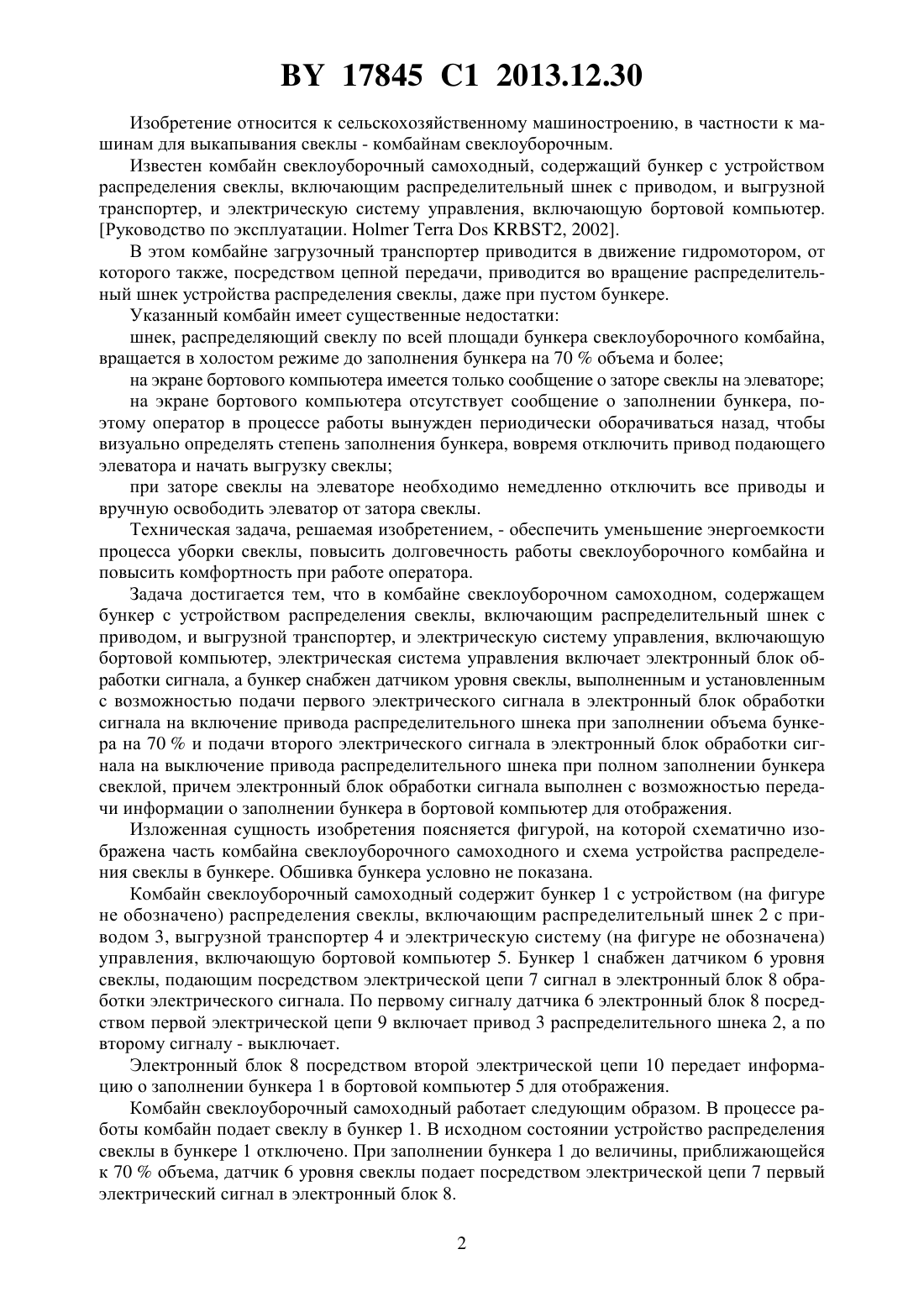

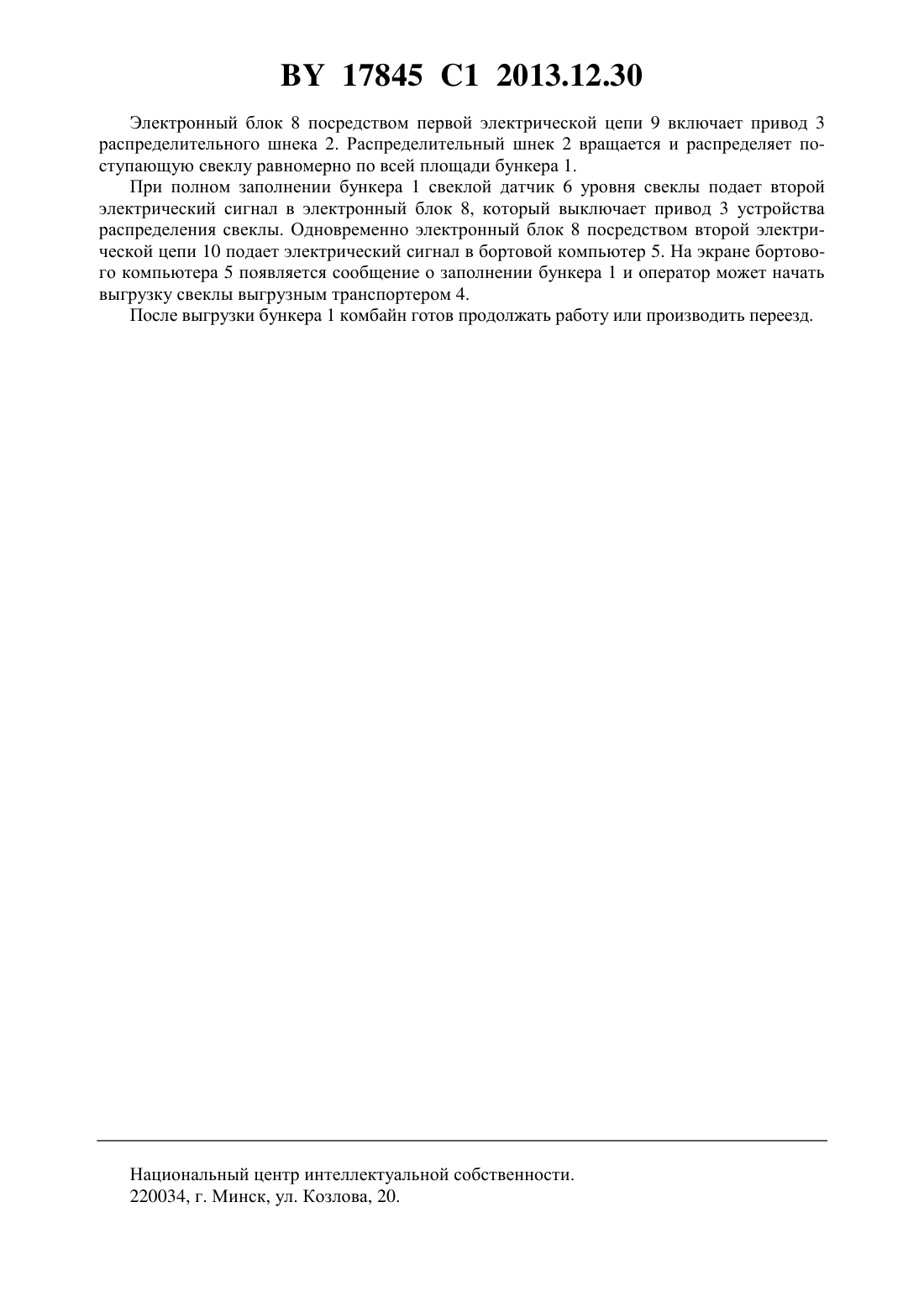

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Новиков Дмитрий Михайлович Черношей Василий Семенович Гусаров Всеволод Юрьевич Макаренко Владимир Иванович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Руководство по эксплуатации 2-2002.1101395 1, 2001.2010/002789 1.2737782 1, 1978.1808801 1, 1993.1792899 1, 1993.(57) Комбайн свеклоуборочный самоходный, содержащий бункер с устройством распределения свеклы, включающим распределительный шнек с приводом, и выгрузной транспортер,и электрическую систему управления, включающую бортовой компьютер, отличающийся тем, что электрическая система управления включает электронный блок обработки сигнала,а бункер снабжен датчиком уровня свеклы, выполненным и установленным с возможностью подачи первого электрического сигнала в электронный блок обработки сигнала на включение привода распределительного шнека при заполнении объема бункера на 70 и подачи второго электрического сигнала в электронный блок обработки сигнала на выключение привода распределительного шнека при полном заполнении бункера свеклой, причем электронный блок обработки сигнала выполнен с возможностью передачи информации о заполнении бункера в бортовой компьютер для отображения. 17845 1 2013.12.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для выкапывания свеклы - комбайнам свеклоуборочным. Известен комбайн свеклоуборочный самоходный, содержащий бункер с устройством распределения свеклы, включающим распределительный шнек с приводом, и выгрузной транспортер, и электрическую систему управления, включающую бортовой компьютер. Руководство по эксплуатации.2, 2002. В этом комбайне загрузочный транспортер приводится в движение гидромотором, от которого также, посредством цепной передачи, приводится во вращение распределительный шнек устройства распределения свеклы, даже при пустом бункере. Указанный комбайн имеет существенные недостатки шнек, распределяющий свеклу по всей площади бункера свеклоуборочного комбайна,вращается в холостом режиме до заполнения бункера на 70 объема и более на экране бортового компьютера имеется только сообщение о заторе свеклы на элеваторе на экране бортового компьютера отсутствует сообщение о заполнении бункера, поэтому оператор в процессе работы вынужден периодически оборачиваться назад, чтобы визуально определять степень заполнения бункера, вовремя отключить привод подающего элеватора и начать выгрузку свеклы при заторе свеклы на элеваторе необходимо немедленно отключить все приводы и вручную освободить элеватор от затора свеклы. Техническая задача, решаемая изобретением, - обеспечить уменьшение энергоемкости процесса уборки свеклы, повысить долговечность работы свеклоуборочного комбайна и повысить комфортность при работе оператора. Задача достигается тем, что в комбайне свеклоуборочном самоходном, содержащем бункер с устройством распределения свеклы, включающим распределительный шнек с приводом, и выгрузной транспортер, и электрическую систему управления, включающую бортовой компьютер, электрическая система управления включает электронный блок обработки сигнала, а бункер снабжен датчиком уровня свеклы, выполненным и установленным с возможностью подачи первого электрического сигнала в электронный блок обработки сигнала на включение привода распределительного шнека при заполнении объема бункера на 70 и подачи второго электрического сигнала в электронный блок обработки сигнала на выключение привода распределительного шнека при полном заполнении бункера свеклой, причем электронный блок обработки сигнала выполнен с возможностью передачи информации о заполнении бункера в бортовой компьютер для отображения. Изложенная сущность изобретения поясняется фигурой, на которой схематично изображена часть комбайна свеклоуборочного самоходного и схема устройства распределения свеклы в бункере. Обшивка бункера условно не показана. Комбайн свеклоуборочный самоходный содержит бункер 1 с устройством (на фигуре не обозначено) распределения свеклы, включающим распределительный шнек 2 с приводом 3, выгрузной транспортер 4 и электрическую систему (на фигуре не обозначена) управления, включающую бортовой компьютер 5. Бункер 1 снабжен датчиком 6 уровня свеклы, подающим посредством электрической цепи 7 сигнал в электронный блок 8 обработки электрического сигнала. По первому сигналу датчика 6 электронный блок 8 посредством первой электрической цепи 9 включает привод 3 распределительного шнека 2, а по второму сигналу - выключает. Электронный блок 8 посредством второй электрической цепи 10 передает информацию о заполнении бункера 1 в бортовой компьютер 5 для отображения. Комбайн свеклоуборочный самоходный работает следующим образом. В процессе работы комбайн подает свеклу в бункер 1. В исходном состоянии устройство распределения свеклы в бункере 1 отключено. При заполнении бункера 1 до величины, приближающейся к 70 объема, датчик 6 уровня свеклы подает посредством электрической цепи 7 первый электрический сигнал в электронный блок 8. 2 17845 1 2013.12.30 Электронный блок 8 посредством первой электрической цепи 9 включает привод 3 распределительного шнека 2. Распределительный шнек 2 вращается и распределяет поступающую свеклу равномерно по всей площади бункера 1. При полном заполнении бункера 1 свеклой датчик 6 уровня свеклы подает второй электрический сигнал в электронный блок 8, который выключает привод 3 устройства распределения свеклы. Одновременно электронный блок 8 посредством второй электрической цепи 10 подает электрический сигнал в бортовой компьютер 5. На экране бортового компьютера 5 появляется сообщение о заполнении бункера 1 и оператор может начать выгрузку свеклы выгрузным транспортером 4. После выгрузки бункера 1 комбайн готов продолжать работу или производить переезд. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
