Свеклоуборочный комбайн

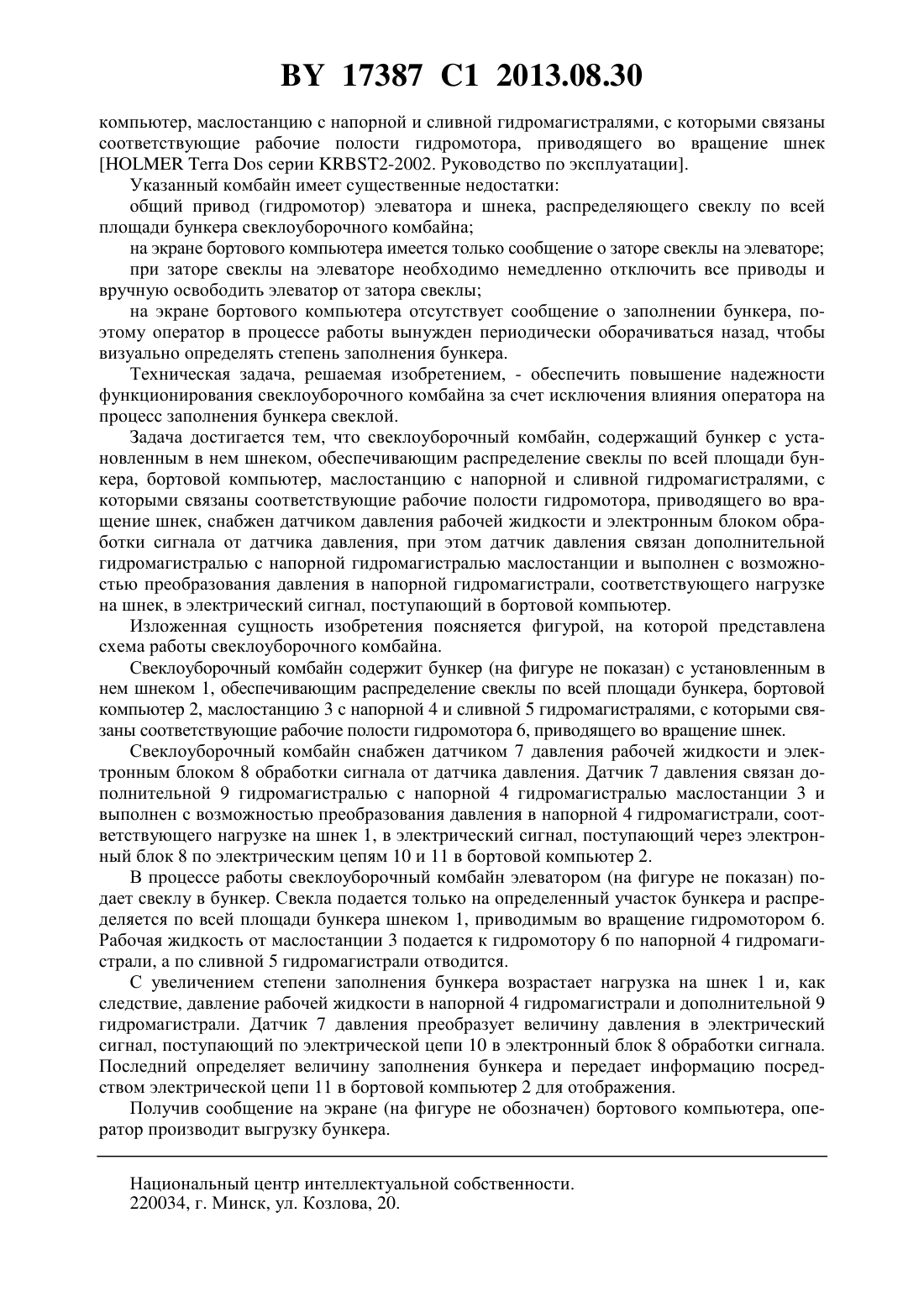

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Садов Петр Петрович Новиков Дмитрий Михайлович Гусаров Всеволод Юрьевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Свеклоуборочный комбайн, содержащий бункер с установленным в нем шнеком,обеспечивающим распределение свеклы по всей площади бункера, бортовой компьютер,маслостанцию с напорной и сливной гидромагистралями, с которыми связаны соответствующие рабочие полости гидромотора, приводящего во вращение шнек, отличающийся тем, что снабжен датчиком давления рабочей жидкости и электронным блоком обработки сигнала от датчика давления, при этом датчик давления связан дополнительной гидромагистралью с напорной гидромагистралью маслостанции и выполнен с возможностью преобразования давления в напорной гидромагистрали, соответствующего нагрузке на шнек, в электрический сигнал, поступающий в бортовой компьютер. Изобретение относится к сельскохозяйственному машиностроению, в частности к вспомогательным устройствам машин для выкапывания свеклы, а именно к устройствам для заполнения бункера свеклоуборочного комбайна. Известен свеклоуборочный комбайн, содержащий бункер с установленным в нем шнеком, обеспечивающим распределение свеклы по всей площади бункера, бортовой 17387 1 2013.08.30 компьютер, маслостанцию с напорной и сливной гидромагистралями, с которыми связаны соответствующие рабочие полости гидромотора, приводящего во вращение шнексерии 2-2002. Руководство по эксплуатации. Указанный комбайн имеет существенные недостатки общий привод (гидромотор) элеватора и шнека, распределяющего свеклу по всей площади бункера свеклоуборочного комбайна на экране бортового компьютера имеется только сообщение о заторе свеклы на элеваторе при заторе свеклы на элеваторе необходимо немедленно отключить все приводы и вручную освободить элеватор от затора свеклы на экране бортового компьютера отсутствует сообщение о заполнении бункера, поэтому оператор в процессе работы вынужден периодически оборачиваться назад, чтобы визуально определять степень заполнения бункера. Техническая задача, решаемая изобретением, - обеспечить повышение надежности функционирования свеклоуборочного комбайна за счет исключения влияния оператора на процесс заполнения бункера свеклой. Задача достигается тем, что свеклоуборочный комбайн, содержащий бункер с установленным в нем шнеком, обеспечивающим распределение свеклы по всей площади бункера, бортовой компьютер, маслостанцию с напорной и сливной гидромагистралями, с которыми связаны соответствующие рабочие полости гидромотора, приводящего во вращение шнек, снабжен датчиком давления рабочей жидкости и электронным блоком обработки сигнала от датчика давления, при этом датчик давления связан дополнительной гидромагистралью с напорной гидромагистралью маслостанции и выполнен с возможностью преобразования давления в напорной гидромагистрали, соответствующего нагрузке на шнек, в электрический сигнал, поступающий в бортовой компьютер. Изложенная сущность изобретения поясняется фигурой, на которой представлена схема работы свеклоуборочного комбайна. Свеклоуборочный комбайн содержит бункер (на фигуре не показан) с установленным в нем шнеком 1, обеспечивающим распределение свеклы по всей площади бункера, бортовой компьютер 2, маслостанцию 3 с напорной 4 и сливной 5 гидромагистралями, с которыми связаны соответствующие рабочие полости гидромотора 6, приводящего во вращение шнек. Свеклоуборочный комбайн снабжен датчиком 7 давления рабочей жидкости и электронным блоком 8 обработки сигнала от датчика давления. Датчик 7 давления связан дополнительной 9 гидромагистралью с напорной 4 гидромагистралью маслостанции 3 и выполнен с возможностью преобразования давления в напорной 4 гидромагистрали, соответствующего нагрузке на шнек 1, в электрический сигнал, поступающий через электронный блок 8 по электрическим цепям 10 и 11 в бортовой компьютер 2. В процессе работы свеклоуборочный комбайн элеватором (на фигуре не показан) подает свеклу в бункер. Свекла подается только на определенный участок бункера и распределяется по всей площади бункера шнеком 1, приводимым во вращение гидромотором 6. Рабочая жидкость от маслостанции 3 подается к гидромотору 6 по напорной 4 гидромагистрали, а по сливной 5 гидромагистрали отводится. С увеличением степени заполнения бункера возрастает нагрузка на шнек 1 и, как следствие, давление рабочей жидкости в напорной 4 гидромагистрали и дополнительной 9 гидромагистрали. Датчик 7 давления преобразует величину давления в электрический сигнал, поступающий по электрической цепи 10 в электронный блок 8 обработки сигнала. Последний определяет величину заполнения бункера и передает информацию посредством электрической цепи 11 в бортовой компьютер 2 для отображения. Получив сообщение на экране (на фигуре не обозначен) бортового компьютера, оператор производит выгрузку бункера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
