Свеклоуборочный комбайн

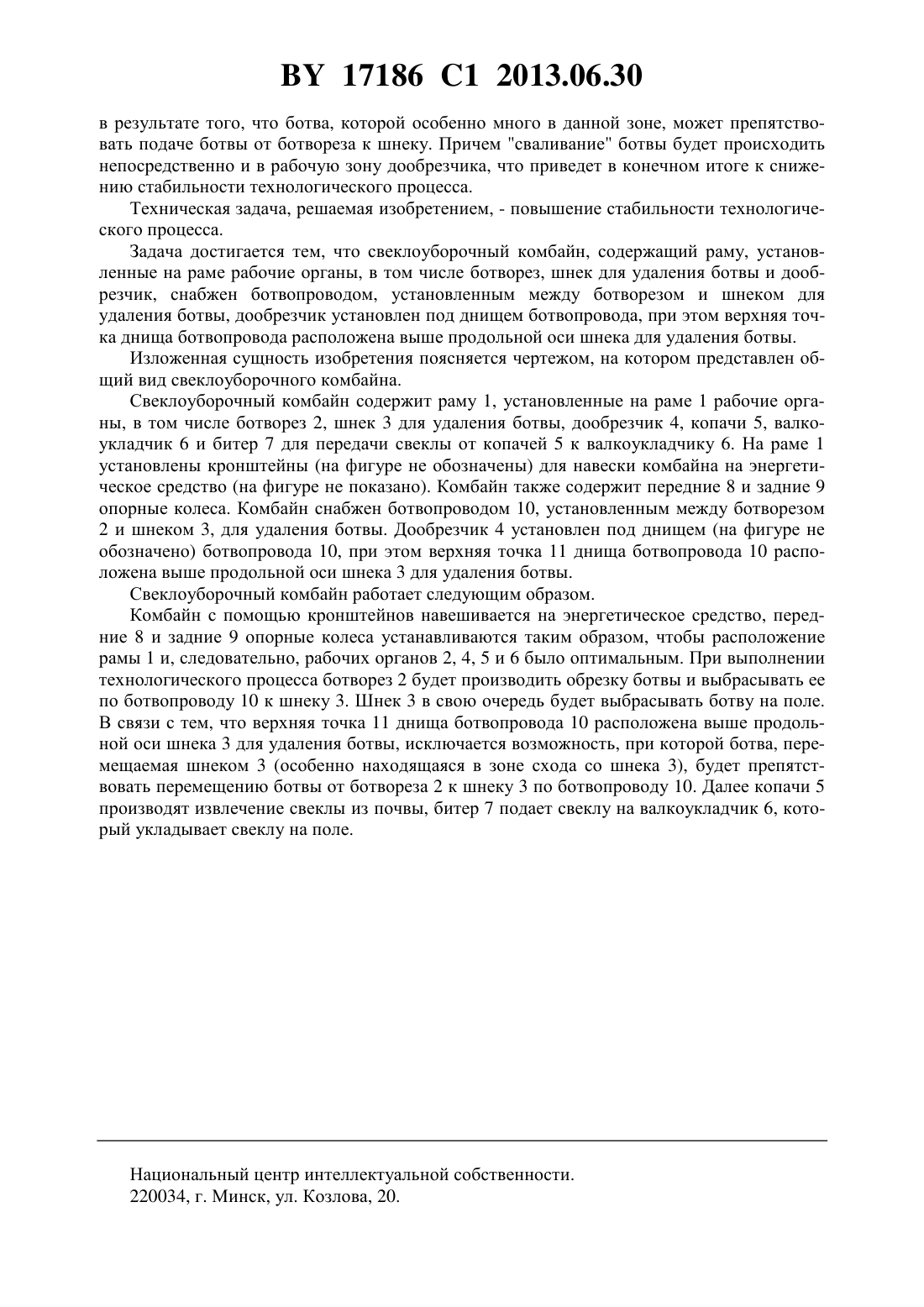

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Садов Петр Петрович Черношей Василий Семенович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Свеклоуборочный комбайн, содержащий раму, установленные на раме рабочие органы, в том числе ботворез, шнек для удаления ботвы и дообрезчик, отличающийся тем,что снабжен ботвопроводом, установленным между ботворезом и шнеком для удаления ботвы, дообрезчик установлен под днищем ботвопровода, при этом верхняя точка днища ботвопровода расположена выше продольной оси шнека для удаления ботвы. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции свеклоуборочных машин. Известен свеклоуборочный комбайн, содержащий раму, установленные на раме рабочие органы, в том числе ботворез, шнек для удаления ботвы и дообрезчик ( 8006 1,2006). В данном комбайне шнек для удаления ботвы расположен в непосредственной близости к ботворезу, а дообрезчик расположен за шнеком. При выполнении технологического процесса высока вероятность сваливания ботвы с ботвореза в зоне схода ботвы со шнека 17186 1 2013.06.30 в результате того, что ботва, которой особенно много в данной зоне, может препятствовать подаче ботвы от ботвореза к шнеку. Причем сваливание ботвы будет происходить непосредственно и в рабочую зону дообрезчика, что приведет в конечном итоге к снижению стабильности технологического процесса. Техническая задача, решаемая изобретением, - повышение стабильности технологического процесса. Задача достигается тем, что свеклоуборочный комбайн, содержащий раму, установленные на раме рабочие органы, в том числе ботворез, шнек для удаления ботвы и дообрезчик, снабжен ботвопроводом, установленным между ботворезом и шнеком для удаления ботвы, дообрезчик установлен под днищем ботвопровода, при этом верхняя точка днища ботвопровода расположена выше продольной оси шнека для удаления ботвы. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид свеклоуборочного комбайна. Свеклоуборочный комбайн содержит раму 1, установленные на раме 1 рабочие органы, в том числе ботворез 2, шнек 3 для удаления ботвы, дообрезчик 4, копачи 5, валкоукладчик 6 и битер 7 для передачи свеклы от копачей 5 к валкоукладчику 6. На раме 1 установлены кронштейны (на фигуре не обозначены) для навески комбайна на энергетическое средство (на фигуре не показано). Комбайн также содержит передние 8 и задние 9 опорные колеса. Комбайн снабжен ботвопроводом 10, установленным между ботворезом 2 и шнеком 3, для удаления ботвы. Дообрезчик 4 установлен под днищем (на фигуре не обозначено) ботвопровода 10, при этом верхняя точка 11 днища ботвопровода 10 расположена выше продольной оси шнека 3 для удаления ботвы. Свеклоуборочный комбайн работает следующим образом. Комбайн с помощью кронштейнов навешивается на энергетическое средство, передние 8 и задние 9 опорные колеса устанавливаются таким образом, чтобы расположение рамы 1 и, следовательно, рабочих органов 2, 4, 5 и 6 было оптимальным. При выполнении технологического процесса ботворез 2 будет производить обрезку ботвы и выбрасывать ее по ботвопроводу 10 к шнеку 3. Шнек 3 в свою очередь будет выбрасывать ботву на поле. В связи с тем, что верхняя точка 11 днища ботвопровода 10 расположена выше продольной оси шнека 3 для удаления ботвы, исключается возможность, при которой ботва, перемещаемая шнеком 3 (особенно находящаяся в зоне схода со шнека 3), будет препятствовать перемещению ботвы от ботвореза 2 к шнеку 3 по ботвопроводу 10. Далее копачи 5 производят извлечение свеклы из почвы, битер 7 подает свеклу на валкоукладчик 6, который укладывает свеклу на поле. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
