Предварительно изолированная труба

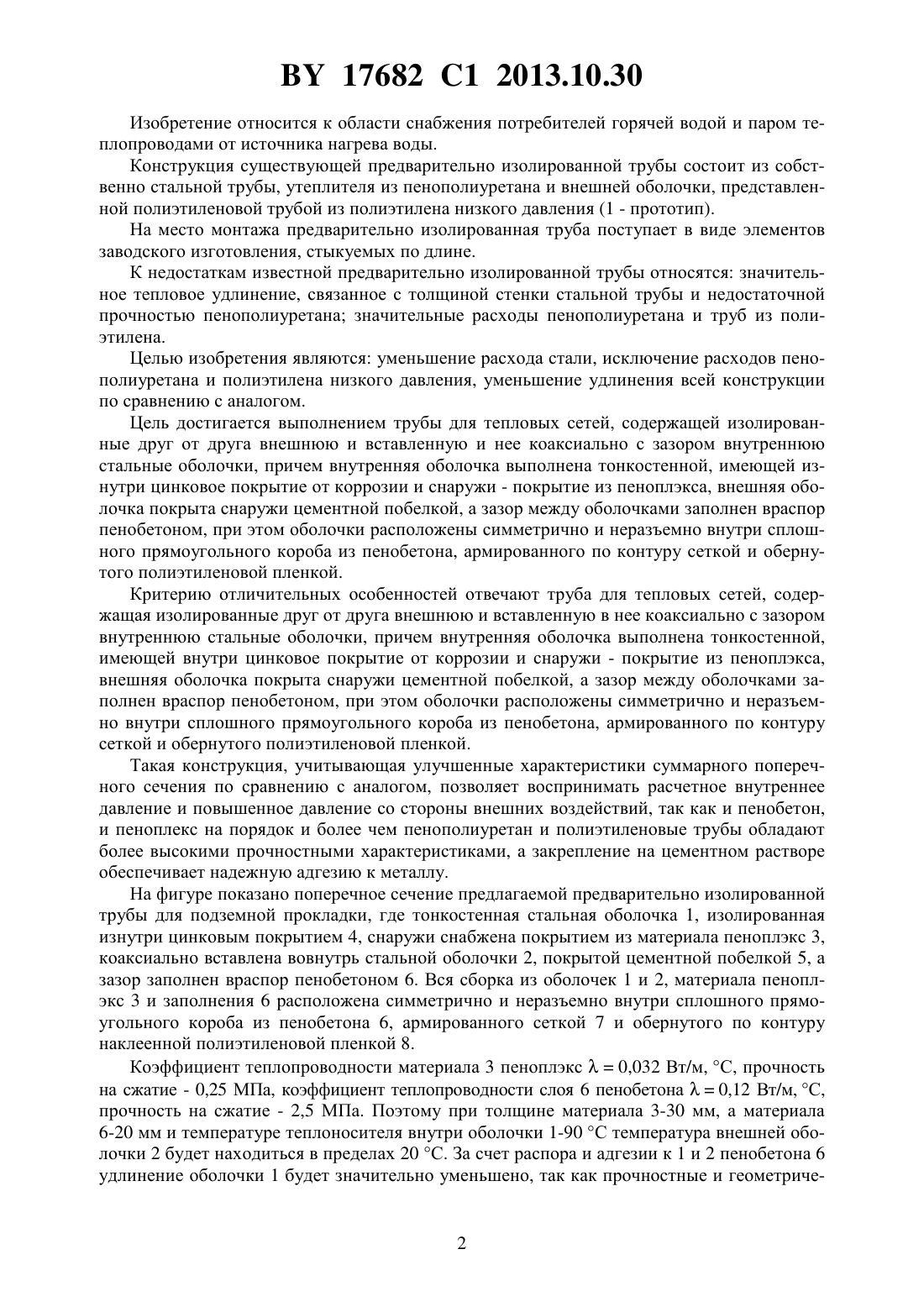

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Хасеневич Леонид Сулейманович(72) Автор Хасеневич Леонид Сулейманович(73) Патентообладатель Хасеневич Леонид Сулейманович(57) Труба для тепловых сетей, содержащая изолированные друг от друга внешнюю и вставленную в нее коаксиально с зазором внутреннюю стальные оболочки, причем внутренняя оболочка выполнена тонкостенной, имеющей изнутри цинковое покрытие от коррозии и снаружи - покрытие из пеноплэкса, внешняя оболочка покрыта снаружи цементной побелкой, а зазор между оболочками заполнен враспор пенобетоном, при этом оболочки расположены симметрично и неразъемно внутри сплошного прямоугольного короба из пенобетона, армированного по контуру сеткой и обернутого полиэтиленовой пленкой. 17682 1 2013.10.30 Изобретение относится к области снабжения потребителей горячей водой и паром теплопроводами от источника нагрева воды. Конструкция существующей предварительно изолированной трубы состоит из собственно стальной трубы, утеплителя из пенополиуретана и внешней оболочки, представленной полиэтиленовой трубой из полиэтилена низкого давления (1 - прототип). На место монтажа предварительно изолированная труба поступает в виде элементов заводского изготовления, стыкуемых по длине. К недостаткам известной предварительно изолированной трубы относятся значительное тепловое удлинение, связанное с толщиной стенки стальной трубы и недостаточной прочностью пенополиуретана значительные расходы пенополиуретана и труб из полиэтилена. Целью изобретения являются уменьшение расхода стали, исключение расходов пенополиуретана и полиэтилена низкого давления, уменьшение удлинения всей конструкции по сравнению с аналогом. Цель достигается выполнением трубы для тепловых сетей, содержащей изолированные друг от друга внешнюю и вставленную и нее коаксиально с зазором внутреннюю стальные оболочки, причем внутренняя оболочка выполнена тонкостенной, имеющей изнутри цинковое покрытие от коррозии и снаружи - покрытие из пеноплэкса, внешняя оболочка покрыта снаружи цементной побелкой, а зазор между оболочками заполнен враспор пенобетоном, при этом оболочки расположены симметрично и неразъемно внутри сплошного прямоугольного короба из пенобетона, армированного по контуру сеткой и обернутого полиэтиленовой пленкой. Критерию отличительных особенностей отвечают труба для тепловых сетей, содержащая изолированные друг от друга внешнюю и вставленную в нее коаксиально с зазором внутреннюю стальные оболочки, причем внутренняя оболочка выполнена тонкостенной,имеющей внутри цинковое покрытие от коррозии и снаружи - покрытие из пеноплэкса,внешняя оболочка покрыта снаружи цементной побелкой, а зазор между оболочками заполнен враспор пенобетоном, при этом оболочки расположены симметрично и неразъемно внутри сплошного прямоугольного короба из пенобетона, армированного по контуру сеткой и обернутого полиэтиленовой пленкой. Такая конструкция, учитывающая улучшенные характеристики суммарного поперечного сечения по сравнению с аналогом, позволяет воспринимать расчетное внутреннее давление и повышенное давление со стороны внешних воздействий, так как и пенобетон,и пеноплекс на порядок и более чем пенополиуретан и полиэтиленовые трубы обладают более высокими прочностными характеристиками, а закрепление на цементном растворе обеспечивает надежную адгезию к металлу. На фигуре показано поперечное сечение предлагаемой предварительно изолированной трубы для подземной прокладки, где тонкостенная стальная оболочка 1, изолированная изнутри цинковым покрытием 4, снаружи снабжена покрытием из материала пеноплэкс 3,коаксиально вставлена вовнутрь стальной оболочки 2, покрытой цементной побелкой 5, а зазор заполнен враспор пенобетоном 6. Вся сборка из оболочек 1 и 2, материала пеноплэкс 3 и заполнения 6 расположена симметрично и неразъемно внутри сплошного прямоугольного короба из пенобетона 6, армированного сеткой 7 и обернутого по контуру наклеенной полиэтиленовой пленкой 8. Коэффициент теплопроводности материала 3 пеноплэкс 0,032 Вт/м, С, прочность на сжатие - 0,25 МПа, коэффициент теплопроводности слоя 6 пенобетона 0,12 Вт/м, С,прочность на сжатие - 2,5 МПа. Поэтому при толщине материала 3-30 мм, а материала 6-20 мм и температуре теплоносителя внутри оболочки 1-90 С температура внешней оболочки 2 будет находиться в пределах 20 С. За счет распора и адгезии к 1 и 2 пенобетона 6 удлинение оболочки 1 будет значительно уменьшено, так как прочностные и геометриче 2 17682 1 2013.10.30 ские характеристики менее нагретой оболочки 2 значительно превосходят аналогичные характеристики оболочки 1. 10 м свободной оболочки 1 при 90 С могли бы удлиниться на 10,4 мм, а 10 м свободной оболочки 2 при 20 С только на 2,3 мм, но геометрические и прочностные характеристики оболочки 2 превосходят аналогичные характеристики оболочки 1 в трубах диаметром, например, до 300 мм в 1,5-2 раза. Обе оболочки связаны распором, т.е. следует ожидать суммарного удлинения всего лишь в 4-5 мм. А это должно уменьшить горизонтальнее давление на неподвижные опоры в 2 раза. Источники информации 1. Пособие П 1-98 к СНиП 2.04.7-86. Проектирование и строительство тепловых сетей из теплогидроизолированных труб. - Минск, 1999 (прототип). 2. СТ-4937-001-18929664-04. Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Технические условия. 3. Патент 2318154 1, МПК 16 59/02,16 9/12, 2008. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
