Предварительно изолированный шаровый кран

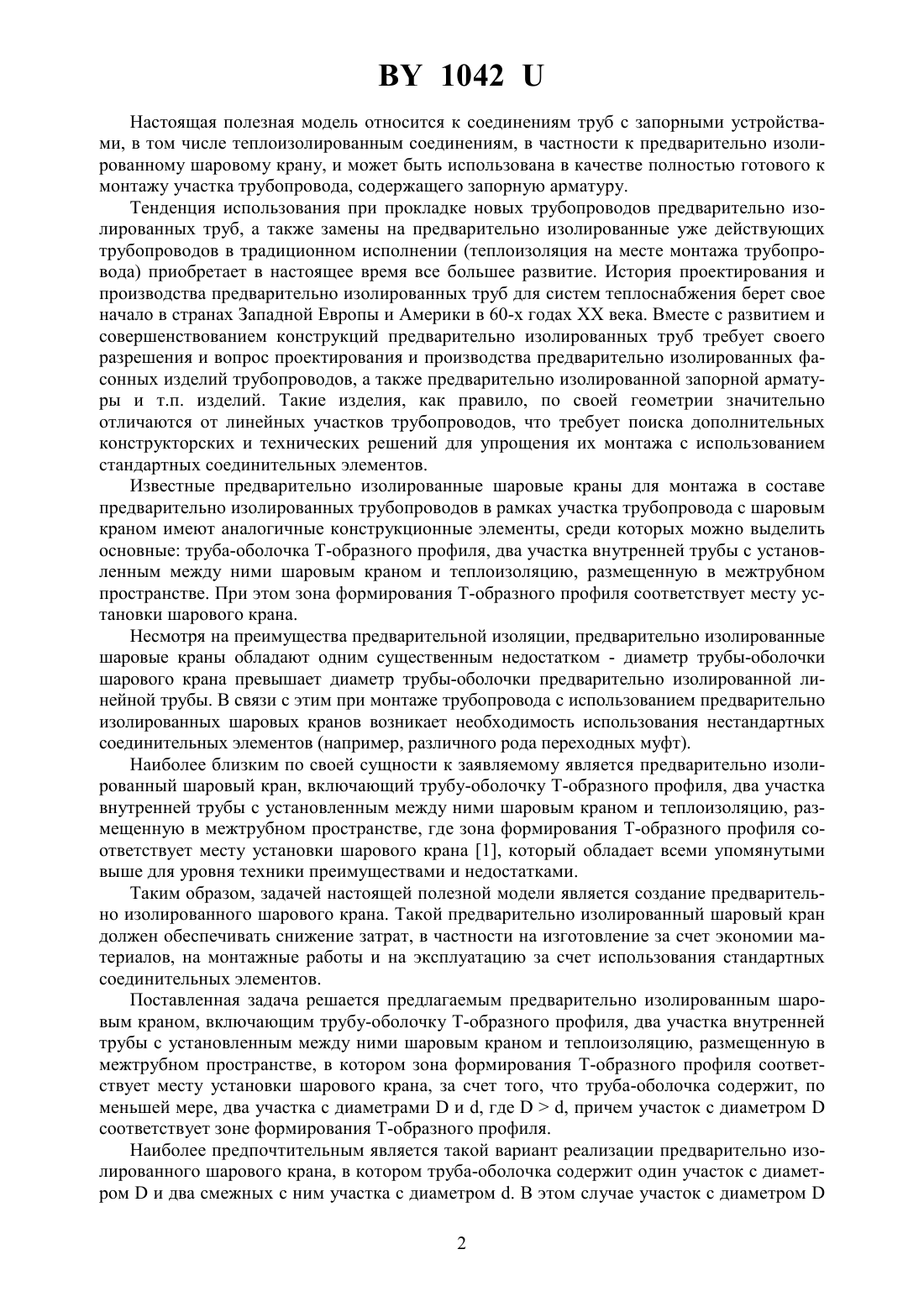

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕДВАРИТЕЛЬНО ИЗОЛИРОВАННЫЙ ШАРОВЫЙ КРАН(72) Авторы БЭР, Харри ВольфгангАбражевич Святослав Иванович(57) 1. Предварительно изолированный шаровый кран, включающий трубу-оболочку Тобразного профиля, два участка внутренней трубы с установленным между ними шаровым краном и теплоизоляцию, размещенную в межтрубном пространстве, причем зона формирования Т-образного профиля соответствует месту установки шарового крана, отличающийся тем, что труба-оболочка содержит, по меньшей мере, два участка с диаметрамии , где , причем участок с диаметромсоответствует зоне формирования Тобразного профиля. 2. Шаровый кран по п. 1, отличающийся тем, что труба-оболочка содержит один участок с диаметроми два смежных с ним участка с диаметром . 3. Шаровый кран по любому из п. 1 или 2, отличающийся тем, что труба-оболочка содержит переходной участок переменного диаметра , расположенный между участком с диаметроми участком с диаметром , причем , где- точка отрезка наименьшей длины, соединяющего границы участков с диаметрамии .(56) 1. Новинки компании. ЗАО ПЕТЕРПАЙП (найдено 2002.11.18). Найдено из Интернет //./ 1042 Настоящая полезная модель относится к соединениям труб с запорными устройствами, в том числе теплоизолированным соединениям, в частности к предварительно изолированному шаровому крану, и может быть использована в качестве полностью готового к монтажу участка трубопровода, содержащего запорную арматуру. Тенденция использования при прокладке новых трубопроводов предварительно изолированных труб, а также замены на предварительно изолированные уже действующих трубопроводов в традиционном исполнении (теплоизоляция на месте монтажа трубопровода) приобретает в настоящее время все большее развитие. История проектирования и производства предварительно изолированных труб для систем теплоснабжения берет свое начало в странах Западной Европы и Америки в 60-х годахвека. Вместе с развитием и совершенствованием конструкций предварительно изолированных труб требует своего разрешения и вопрос проектирования и производства предварительно изолированных фасонных изделий трубопроводов, а также предварительно изолированной запорной арматуры и т.п. изделий. Такие изделия, как правило, по своей геометрии значительно отличаются от линейных участков трубопроводов, что требует поиска дополнительных конструкторских и технических решений для упрощения их монтажа с использованием стандартных соединительных элементов. Известные предварительно изолированные шаровые краны для монтажа в составе предварительно изолированных трубопроводов в рамках участка трубопровода с шаровым краном имеют аналогичные конструкционные элементы, среди которых можно выделить основные труба-оболочка Т-образного профиля, два участка внутренней трубы с установленным между ними шаровым краном и теплоизоляцию, размещенную в межтрубном пространстве. При этом зона формирования Т-образного профиля соответствует месту установки шарового крана. Несмотря на преимущества предварительной изоляции, предварительно изолированные шаровые краны обладают одним существенным недостатком - диаметр трубы-оболочки шарового крана превышает диаметр трубы-оболочки предварительно изолированной линейной трубы. В связи с этим при монтаже трубопровода с использованием предварительно изолированных шаровых кранов возникает необходимость использования нестандартных соединительных элементов (например, различного рода переходных муфт). Наиболее близким по своей сущности к заявляемому является предварительно изолированный шаровый кран, включающий трубу-оболочку Т-образного профиля, два участка внутренней трубы с установленным между ними шаровым краном и теплоизоляцию, размещенную в межтрубном пространстве, где зона формирования Т-образного профиля соответствует месту установки шарового крана 1, который обладает всеми упомянутыми выше для уровня техники преимуществами и недостатками. Таким образом, задачей настоящей полезной модели является создание предварительно изолированного шарового крана. Такой предварительно изолированный шаровый кран должен обеспечивать снижение затрат, в частности на изготовление за счет экономии материалов, на монтажные работы и на эксплуатацию за счет использования стандартных соединительных элементов. Поставленная задача решается предлагаемым предварительно изолированным шаровым краном, включающим трубу-оболочку Т-образного профиля, два участка внутренней трубы с установленным между ними шаровым краном и теплоизоляцию, размещенную в межтрубном пространстве, в котором зона формирования Т-образного профиля соответствует месту установки шарового крана, за счет того, что труба-оболочка содержит, по меньшей мере, два участка с диаметрамии , где, причем участок с диаметромсоответствует зоне формирования Т-образного профиля. Наиболее предпочтительным является такой вариант реализации предварительно изолированного шарового крана, в котором труба-оболочка содержит один участок с диаметроми два смежных с ним участка с диаметром . В этом случае участок с диаметром 2 1042 соответствует зоне формирования Т-образного профиля, т.е. зоне установки шарового крана, а смежные с ним два участка диаметромсоответствуют концевым зонам предварительно изолированного шарового крана, т.е. предназначены для стыковки с линейными участками трубопровода, и при условии выбора значения диаметра , равным значению диаметра трубы-оболочки смежного линейного участка трубопровода, обеспечивают возможность монтажа с использованием стандартных соединительных элементов. Еще более предпочтительным является вариант реализации заявляемого предварительно изолированного шарового крана, в котором труба-оболочка содержит переходной участок переменного диаметра , расположенный между участком с диаметроми участком с диаметром , причем , где- точка отрезка наименьшей длины, соединяющего границы участков с диаметрамии . Такой вариант реализации является наиболее предпочтительным как с технологической, так и с эксплуатационной точки зрения. Значения диаметровитрубы-оболочки на различных ее участках в каждом конкретном случае выбираются для участка(ов) с диаметром , исходя из значений диаметров трубы-оболочки смежных участков трубопровода для участка с диаметром , исходя из значений габаритных радиальных размеров устанавливаемого шарового крана. Длины участков трубы-оболочки с диаметрамиив каждом конкретном случае выбираются исходя из габаритных линейных размеров устанавливаемого шарового крана и линейных размеров участков изолируемых внутренних труб. Ниже достоинства и преимущества заявляемой полезной модели будут более подробно описаны со ссылкой на позиции фиг. 1, на которой представлено схематичное изображение предварительно изолированного шарового крана с местным вырезом. Данный чертеж иллюстрирует один из возможных, но не ограничивающих, вариантов реализации заявляемого предварительно изолированного шарового крана. При рассмотрении изображенного на фиг. 1 примера предварительно изолированного шарового крана следует учитывать, что конкретная конструкция с конкретными значениями линейных и радиальных размеров отдельных зон трубы-оболочки шарового крана может быть выбрана специалистом в данной области техники, в том числе и с учетом типа и радиальных и линейных размеров устанавливаемого шарового крана. На фиг. 1 изображен предварительно изолированный шаровый кран 1, включающий трубу-оболочку 2, внутреннюю трубу 3, состоящую из двух участков, между которыми установлен собственно шаровый кран 4, и размещенную в межтрубном пространстве теплоизоляцию 5. Внутренняя труба 3 и труба-оболочка 2 установлены коаксиально относительно оси 6. Каждый из участков внутренней трубы 3 содержит изолированный участок 7 и свободный конец 8, выступающий за пределы трубы-оболочки 2. Труба-оболочка 2 представляет собой предварительно изготовленную конструкцию, содержащую зону 9 формирования Т-образного профиля, два концевых участка 10 и расположенные между концевыми участками 10 и зоной 9 формирования Т-образного профиля переходные участки 11. Зона 9 формирования Т-образного профиля имеет диаметр , концевой участок 10 имеет диаметр , а переходной участок 11 имеет диаметрдля каждой -й точки отрезка 12 наименьшей длины, соединяющего границы 13 и 14 зоны формирования Тобразного профиля и концевого участка 10 соответственно с диаметрамиисоответственно. Таким образом, в данном примере реализации переходной участок 11 представляет собой усеченный конус. Геометрия участка 15 зоны 9 формирования Т-образного профиля в каждом конкретном случае выбирается исходя из типа установленного шарового крана и способа управления режимами его работы. В представленном на фиг. 1 примере участок 15 изображен схематично в самом общем случае без привязки к конкретному типу шарового крана, к способу и средствам управления режимами его работы. 3 1042 В конструкцию описываемого предварительно изолированного шарового крана входит также контрольный провод, который на чертеже не изображен, но в связи с тем, что способы его размещения в теплоизоляции хорошо известны специалистам в данной области техники, в каждом конкретном случае без труда может быть включен в состав заявляемого предварительно изолированного шарового крана. Заявляемый предварительно изолированный шаровый кран изготавливают следующим образом. При изготовлении предварительно изолированного шарового крана 1 традиционными,хорошо известными специалистам в данной области техники способами монтируют собственно шаровый кран 4 и два участка заданной длины внутренней трубы 3. Изготавливают детали трубы-оболочки 2, как правило, выполненной из полимерных материалов, для чего раскраивают путем выполнения разрезов и/или вырезов прямолинейные трубы с диаметрамиина фрагменты заданной конфигурации и заданных размеров. Принципы изготовления трубчатых фасонных изделий из полимерных материалов также хорошо известны специалистам в данной области техники и в рамках настоящей полезной модели подробно описаны не будут. Для получения цельной конструкции трубы-оболочки 3 детали устанавливаются до стыковки по месту разреза и/или выреза на соответствующие участки внутренней трубы 3 и на собственно шаровый кран 4. Далее, любым подходящим и хорошо известным специалисту в данной области техники способом герметично соединяют все детали трубы-оболочки 2 по местам разрезов и/или вырезов. Таким образом, и собственно шаровый кран 4, и оба участка внутренней трубы 3 располагаются теперь в полости общей трубы-оболочки 2, где фиксируют их коаксиальное положение относительно оси 6 с помощью подходящих, известных специалистам в данной области техники устройств-центраторов, которые в рамках настоящей полезной модели подробно рассматриваться не будут. Подготовленный таким образом участок трубопровода заполняют теплоизоляцией 5,как правило, пеноизоляцией (запенивают), любым подходящим известным специалистам в данной области техники способом с использованием стандартного или специального оборудования. Полученные предварительно изолированные шаровые краны монтируются в составе трубопровода с линейными участками или участками любой другой конфигурации в определенных проектом местах. При монтаже соединяют соответствующие свободные концы 8 внутренних труб 3 с соответствующими свободными концами смежных участков трубопровода. Предварительно изолированный шаровый кран и два смежных с ним участка трубопровода, не зависимо от их конфигурации, при монтаже трубопровода соединяются посредством стандартных элементов, например муфт. При этом, благодаря наличию предварительно изолированных шаровых кранов описанной выше конфигурации при монтаже трубопроводов исключается необходимость использования различного рода запорной арматуры, в частности шаровых кранов, требующих дополнительной изоляции после монтажа. Возможность получения в условиях стационарного производства более качественных предварительно изолированных изделий, относящихся к запорной арматуре, в частности шаровых кранов описанных выше конфигураций, значительно повышает надежность системы. Заявляемый предварительно изолированный шаровый кран работает следующим образом. Труба-оболочка 2 на участке 15 зоны 9 формирования Т-образного профиля выполнена таким образом, чтобы обеспечить удобный и беспрепятственный доступ к органам управления собственно шарового крана 4. Благодаря предварительно выполненной в виде трубы-оболочки 2 изоляции при монтаже в составе предварительно изолированного трубопровода собственно шаровый кран 4 не требует дополнительной изоляции. Выполнен 4 1042 ные в стационарных условиях швы трубы-оболочки 2 на всех границах зон и участков обеспечивают герметичную и надежную изоляцию трубопровода в зоне установки собственно шарового крана 4, а труба-оболочка 2 вместе с изоляцией 5 обеспечивают снижение непроизводственных потерь тепловой энергии в зоне установки собственно шарового крана 4 и изолированных участков 7 внутренней трубы 3. Образованный трубой-оболочкой 2 переход от участка с диаметромк участку с диаметромпри условии, что диаметрвыбран равным диаметру трубы-оболочки смежного участка предварительно изолированного трубопровода, обеспечивает возможность использования при монтаже трубопровода соединительных элементов только стандартного исполнения, например традиционных для такого использования муфт. Приведенное выше описание одного из возможных примеров реализации предварительно изолированного шарового крана может быть распространено и на все другие возможные примеры реализации. При этом будут справедливыми все указанные для данного примера достоинства и преимущества, связанные, в частности, со снижением затрат на изготовление за счет экономии материалов, на монтажные работы и на эксплуатацию за счет использования стандартных соединительных элементов и т.п., что, в свою очередь,подтверждает безусловное достижение заявленных технических результатов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
