Предварительно изолированная труба

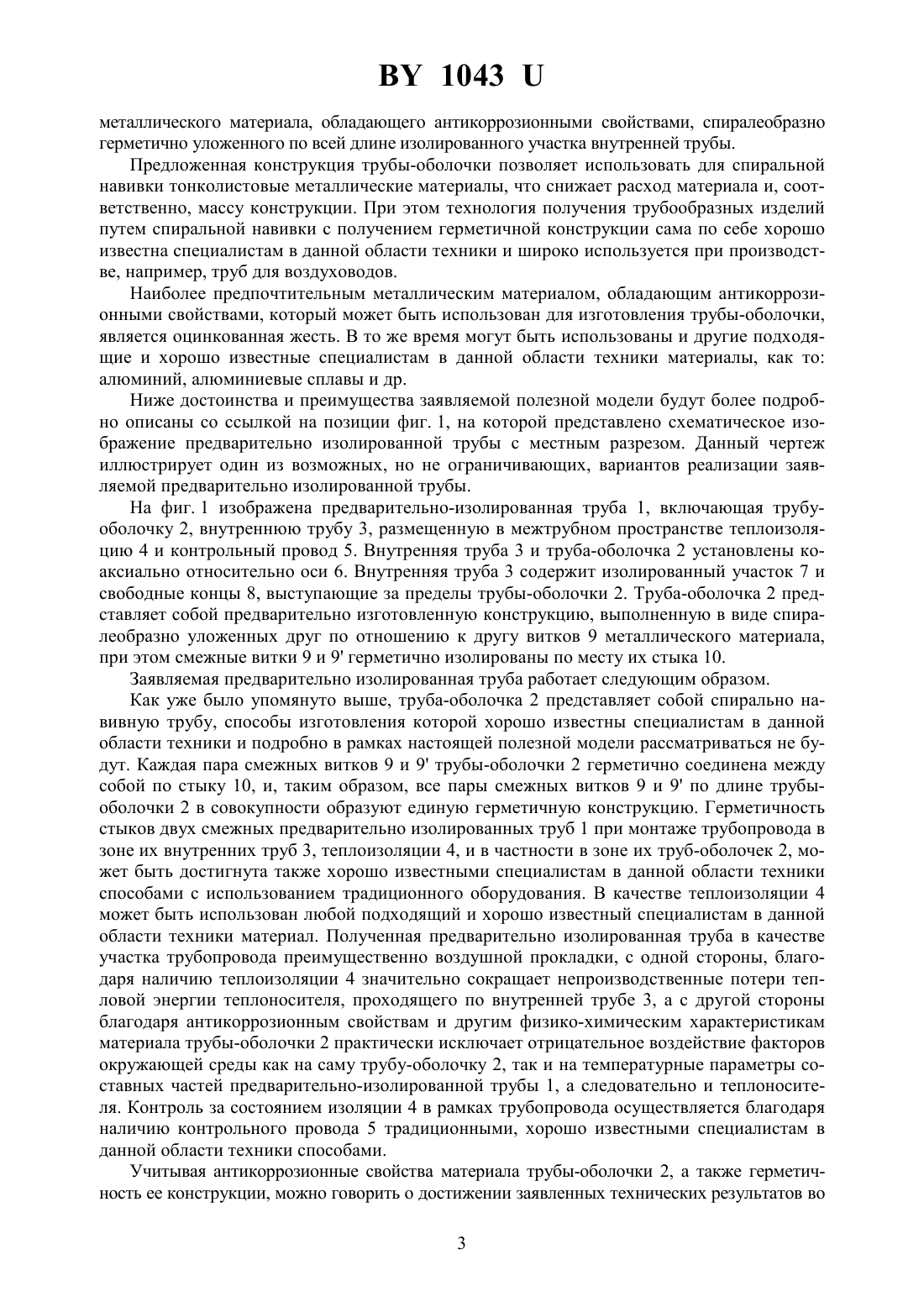

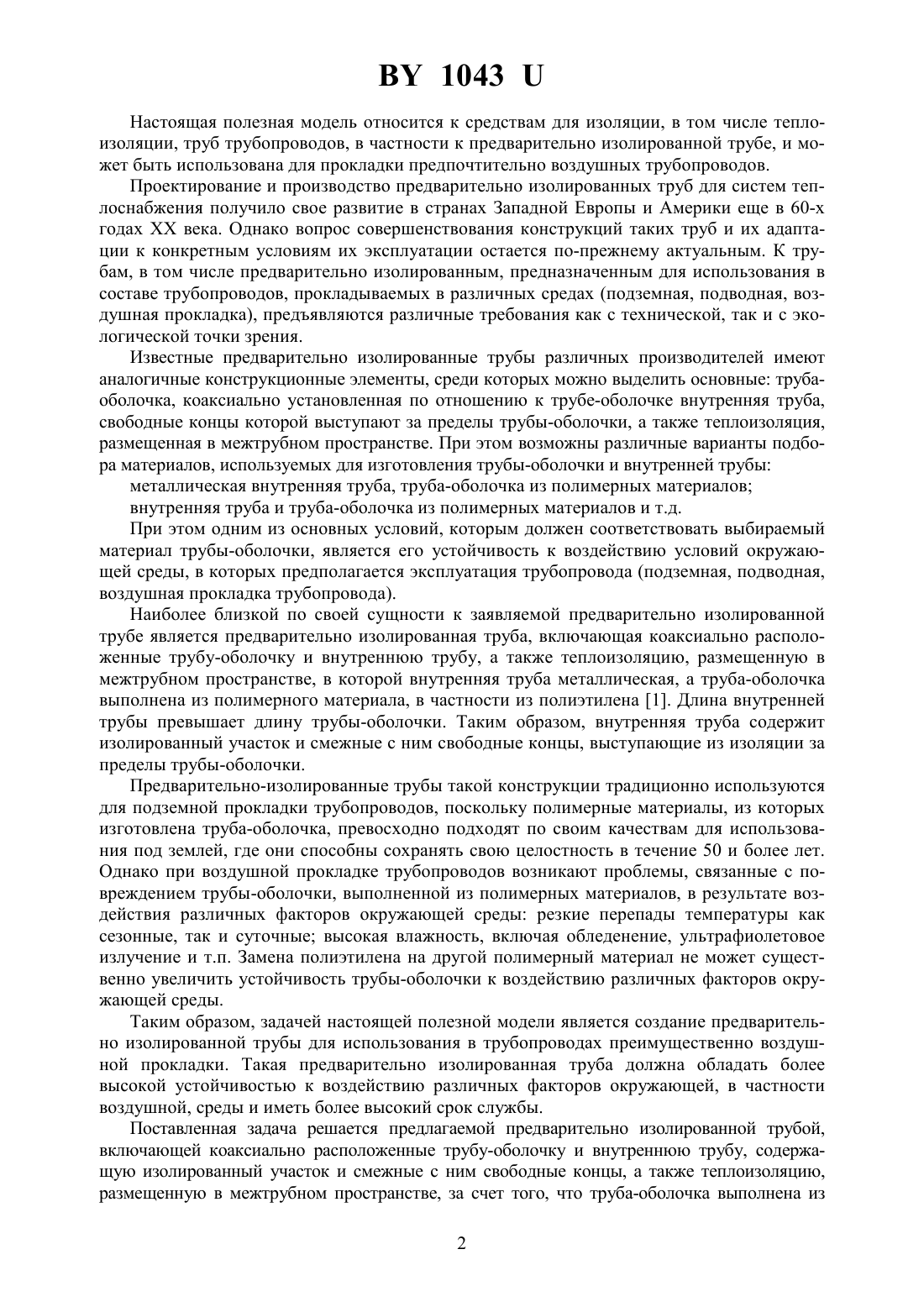

(72) Авторы БЭР, Харри ВольфгангАбражевич Святослав Иванович(57) 1. Предварительно изолированная труба, включающая коаксиально расположенные трубу-оболочку и внутреннюю трубу, содержащую изолированный участок и смежные с ним свободные концы, а также теплоизоляцию, размещенную в межтрубном пространстве, отличающаяся тем, что труба-оболочка выполнена из металлического материала, обладающего антикоррозионными свойствами, спиралеобразно герметично уложенного по всей длине изолированного участка внутренней трубы. 2. Труба по п. 1, отличающаяся тем, что труба-оболочка выполнена из оцинкованной жести. 1043 Настоящая полезная модель относится к средствам для изоляции, в том числе теплоизоляции, труб трубопроводов, в частности к предварительно изолированной трубе, и может быть использована для прокладки предпочтительно воздушных трубопроводов. Проектирование и производство предварительно изолированных труб для систем теплоснабжения получило свое развитие в странах Западной Европы и Америки еще в 60-х годахвека. Однако вопрос совершенствования конструкций таких труб и их адаптации к конкретным условиям их эксплуатации остается по-прежнему актуальным. К трубам, в том числе предварительно изолированным, предназначенным для использования в составе трубопроводов, прокладываемых в различных средах (подземная, подводная, воздушная прокладка), предъявляются различные требования как с технической, так и с экологической точки зрения. Известные предварительно изолированные трубы различных производителей имеют аналогичные конструкционные элементы, среди которых можно выделить основные трубаоболочка, коаксиально установленная по отношению к трубе-оболочке внутренняя труба,свободные концы которой выступают за пределы трубы-оболочки, а также теплоизоляция,размещенная в межтрубном пространстве. При этом возможны различные варианты подбора материалов, используемых для изготовления трубы-оболочки и внутренней трубы металлическая внутренняя труба, труба-оболочка из полимерных материалов внутренняя труба и труба-оболочка из полимерных материалов и т.д. При этом одним из основных условий, которым должен соответствовать выбираемый материал трубы-оболочки, является его устойчивость к воздействию условий окружающей среды, в которых предполагается эксплуатация трубопровода (подземная, подводная,воздушная прокладка трубопровода). Наиболее близкой по своей сущности к заявляемой предварительно изолированной трубе является предварительно изолированная труба, включающая коаксиально расположенные трубу-оболочку и внутреннюю трубу, а также теплоизоляцию, размещенную в межтрубном пространстве, в которой внутренняя труба металлическая, а труба-оболочка выполнена из полимерного материала, в частности из полиэтилена 1. Длина внутренней трубы превышает длину трубы-оболочки. Таким образом, внутренняя труба содержит изолированный участок и смежные с ним свободные концы, выступающие из изоляции за пределы трубы-оболочки. Предварительно-изолированные трубы такой конструкции традиционно используются для подземной прокладки трубопроводов, поскольку полимерные материалы, из которых изготовлена труба-оболочка, превосходно подходят по своим качествам для использования под землей, где они способны сохранять свою целостность в течение 50 и более лет. Однако при воздушной прокладке трубопроводов возникают проблемы, связанные с повреждением трубы-оболочки, выполненной из полимерных материалов, в результате воздействия различных факторов окружающей среды резкие перепады температуры как сезонные, так и суточные высокая влажность, включая обледенение, ультрафиолетовое излучение и т.п. Замена полиэтилена на другой полимерный материал не может существенно увеличить устойчивость трубы-оболочки к воздействию различных факторов окружающей среды. Таким образом, задачей настоящей полезной модели является создание предварительно изолированной трубы для использования в трубопроводах преимущественно воздушной прокладки. Такая предварительно изолированная труба должна обладать более высокой устойчивостью к воздействию различных факторов окружающей, в частности воздушной, среды и иметь более высокий срок службы. Поставленная задача решается предлагаемой предварительно изолированной трубой,включающей коаксиально расположенные трубу-оболочку и внутреннюю трубу, содержащую изолированный участок и смежные с ним свободные концы, а также теплоизоляцию,размещенную в межтрубном пространстве, за счет того, что труба-оболочка выполнена из 2 1043 металлического материала, обладающего антикоррозионными свойствами, спиралеобразно герметично уложенного по всей длине изолированного участка внутренней трубы. Предложенная конструкция трубы-оболочки позволяет использовать для спиральной навивки тонколистовые металлические материалы, что снижает расход материала и, соответственно, массу конструкции. При этом технология получения трубообразных изделий путем спиральной навивки с получением герметичной конструкции сама по себе хорошо известна специалистам в данной области техники и широко используется при производстве, например, труб для воздуховодов. Наиболее предпочтительным металлическим материалом, обладающим антикоррозионными свойствами, который может быть использован для изготовления трубы-оболочки,является оцинкованная жесть. В то же время могут быть использованы и другие подходящие и хорошо известные специалистам в данной области техники материалы, как то алюминий, алюминиевые сплавы и др. Ниже достоинства и преимущества заявляемой полезной модели будут более подробно описаны со ссылкой на позиции фиг. 1, на которой представлено схематическое изображение предварительно изолированной трубы с местным разрезом. Данный чертеж иллюстрирует один из возможных, но не ограничивающих, вариантов реализации заявляемой предварительно изолированной трубы. На фиг. 1 изображена предварительно-изолированная труба 1, включающая трубуоболочку 2, внутреннюю трубу 3, размещенную в межтрубном пространстве теплоизоляцию 4 и контрольный провод 5. Внутренняя труба 3 и труба-оболочка 2 установлены коаксиально относительно оси 6. Внутренняя труба 3 содержит изолированный участок 7 и свободные концы 8, выступающие за пределы трубы-оболочки 2. Труба-оболочка 2 представляет собой предварительно изготовленную конструкцию, выполненную в виде спиралеобразно уложенных друг по отношению к другу витков 9 металлического материала,при этом смежные витки 9 и 9 герметично изолированы по месту их стыка 10. Заявляемая предварительно изолированная труба работает следующим образом. Как уже было упомянуто выше, труба-оболочка 2 представляет собой спирально навивную трубу, способы изготовления которой хорошо известны специалистам в данной области техники и подробно в рамках настоящей полезной модели рассматриваться не будут. Каждая пара смежных витков 9 и 9 трубы-оболочки 2 герметично соединена между собой по стыку 10, и, таким образом, все пары смежных витков 9 и 9 по длине трубыоболочки 2 в совокупности образуют единую герметичную конструкцию. Герметичность стыков двух смежных предварительно изолированных труб 1 при монтаже трубопровода в зоне их внутренних труб 3, теплоизоляции 4, и в частности в зоне их труб-оболочек 2, может быть достигнута также хорошо известными специалистам в данной области техники способами с использованием традиционного оборудования. В качестве теплоизоляции 4 может быть использован любой подходящий и хорошо известный специалистам в данной области техники материал. Полученная предварительно изолированная труба в качестве участка трубопровода преимущественно воздушной прокладки, с одной стороны, благодаря наличию теплоизоляции 4 значительно сокращает непроизводственные потери тепловой энергии теплоносителя, проходящего по внутренней трубе 3, а с другой стороны благодаря антикоррозионным свойствам и другим физико-химическим характеристикам материала трубы-оболочки 2 практически исключает отрицательное воздействие факторов окружающей среды как на саму трубу-оболочку 2, так и на температурные параметры составных частей предварительно-изолированной трубы 1, а следовательно и теплоносителя. Контроль за состоянием изоляции 4 в рамках трубопровода осуществляется благодаря наличию контрольного провода 5 традиционными, хорошо известными специалистам в данной области техники способами. Учитывая антикоррозионные свойства материала трубы-оболочки 2, а также герметичность ее конструкции, можно говорить о достижении заявленных технических результатов во 3 1043 всех возможных случаях реализации полезной модели повышается устойчивость трубыоболочки 2 к воздействию внешних факторов окружающей среды, и, следовательно, возрастает долговечность как трубы-оболочки 2, так и всей системы предварительно изолированной трубы 1 в целом. По совокупности характеристик материала трубы-оболочки заявляемой предварительно-изолированной трубы и ее конструктивных особенностей можно говорить о возможности и целесообразности ее преимущественного использования в составе трубопроводов,предназначенных для воздушной прокладки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
