Дымовая труба

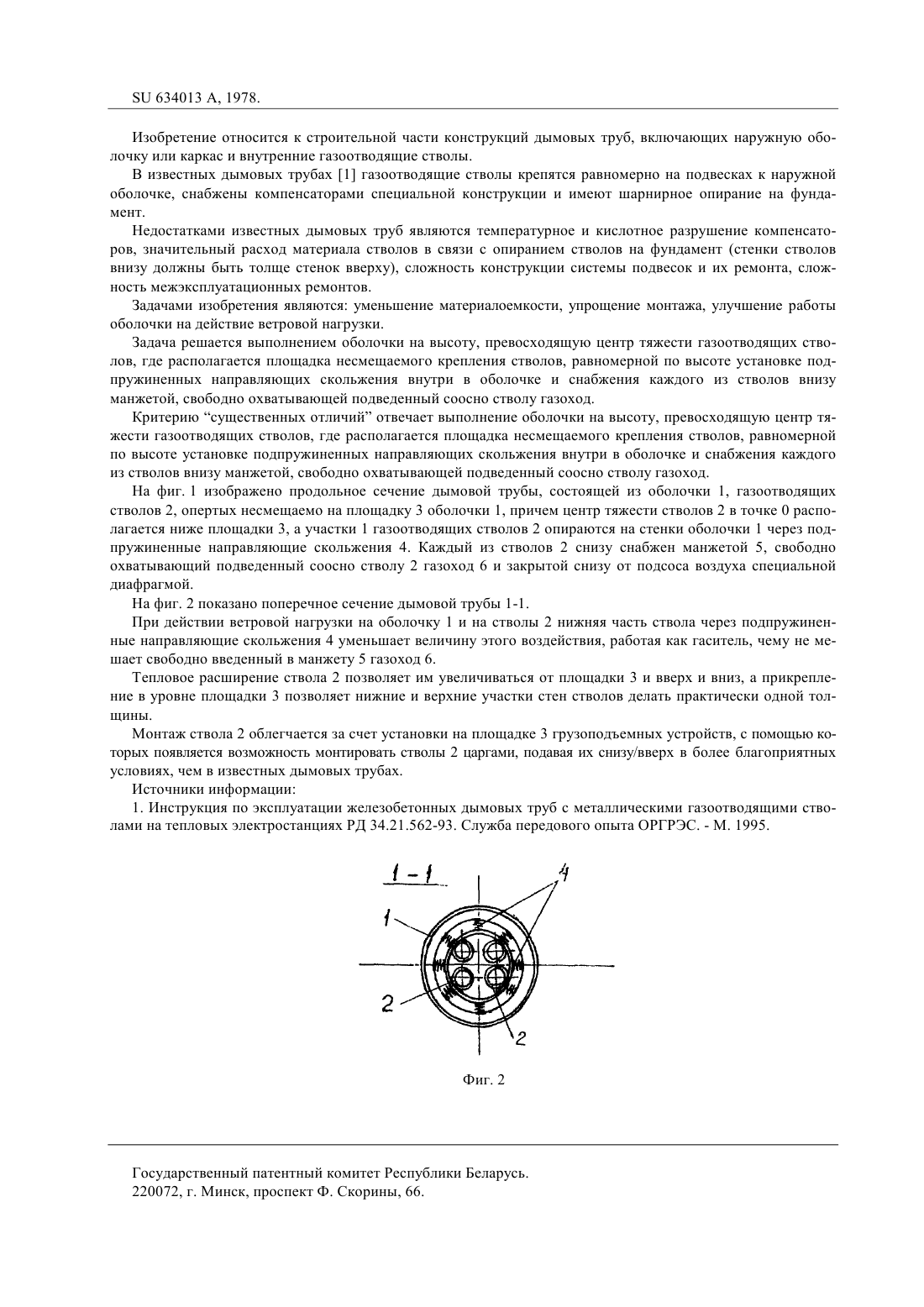

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственное предприятие Белнипиэнергопром, Хасеневич Л.С., Жидович О.В.(73) Патентообладатель Государственное предприятие Белнипиэнергопром,Хасеневич Леонид Сулейманович, Жидович Олег Викторович(57) Дымовая труба, включающая наружную оболочку и внутренние газоотводящие стволы, отличающаяся тем, что оболочка выполнена на высоту, превосходящую центр тяжести газоотводящих стволов, где располагается площадка несмещаемого крепления стволов, внутри оболочки равномерно по высоте расположены подпружиненные направляющие скольжения и каждый из стволов снабжен внизу манжетой, свободно охватывающей подведенный соосно стволу газоход.(56) Инструкция по эксплуатации дымовых железобетонных труб с металлическими газоотводящими стволами на тепловых электростанциях. - М. СПО ОРГРЭС, 1995.94038067 А 1, 1996.3574982 , 1971. 634013 , 1978. Изобретение относится к строительной части конструкций дымовых труб, включающих наружную оболочку или каркас и внутренние газоотводящие стволы. В известных дымовых трубах 1 газоотводящие стволы крепятся равномерно на подвесках к наружной оболочке, снабжены компенсаторами специальной конструкции и имеют шарнирное опирание на фундамент. Недостатками известных дымовых труб являются температурное и кислотное разрушение компенсаторов, значительный расход материала стволов в связи с опиранием стволов на фундамент (стенки стволов внизу должны быть толще стенок вверху), сложность конструкции системы подвесок и их ремонта, сложность межэксплуатационных ремонтов. Задачами изобретения являются уменьшение материалоемкости, упрощение монтажа, улучшение работы оболочки на действие ветровой нагрузки. Задача решается выполнением оболочки на высоту, превосходящую центр тяжести газоотводящих стволов, где располагается площадка несмещаемого крепления стволов, равномерной по высоте установке подпружиненных направляющих скольжения внутри в оболочке и снабжения каждого из стволов внизу манжетой, свободно охватывающей подведенный соосно стволу газоход. Критерию существенных отличий отвечает выполнение оболочки на высоту, превосходящую центр тяжести газоотводящих стволов, где располагается площадка несмещаемого крепления стволов, равномерной по высоте установке подпружиненных направляющих скольжения внутри в оболочке и снабжения каждого из стволов внизу манжетой, свободно охватывающей подведенный соосно стволу газоход. На фиг. 1 изображено продольное сечение дымовой трубы, состоящей из оболочки 1, газоотводящих стволов 2, опертых несмещаемо на площадку 3 оболочки 1, причем центр тяжести стволов 2 в точке 0 располагается ниже площадки 3, а участки 1 газоотводящих стволов 2 опираются на стенки оболочки 1 через подпружиненные направляющие скольжения 4. Каждый из стволов 2 снизу снабжен манжетой 5, свободно охватывающий подведенный соосно стволу 2 газоход 6 и закрытой снизу от подсоса воздуха специальной диафрагмой. На фиг. 2 показано поперечное сечение дымовой трубы 1-1. При действии ветровой нагрузки на оболочку 1 и на стволы 2 нижняя часть ствола через подпружиненные направляющие скольжения 4 уменьшает величину этого воздействия, работая как гаситель, чему не мешает свободно введенный в манжету 5 газоход 6. Тепловое расширение ствола 2 позволяет им увеличиваться от площадки 3 и вверх и вниз, а прикрепление в уровне площадки 3 позволяет нижние и верхние участки стен стволов делать практически одной толщины. Монтаж ствола 2 облегчается за счет установки на площадке 3 грузоподъемных устройств, с помощью которых появляется возможность монтировать стволы 2 царгами, подавая их снизу/вверх в более благоприятных условиях, чем в известных дымовых трубах. Источники информации 1. Инструкция по эксплуатации железобетонных дымовых труб с металлическими газоотводящими стволами на тепловых электростанциях РД 34.21.562-93. Служба передового опыта ОРГРЭС. - М. 1995. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
