Кормоуборочный комбайн

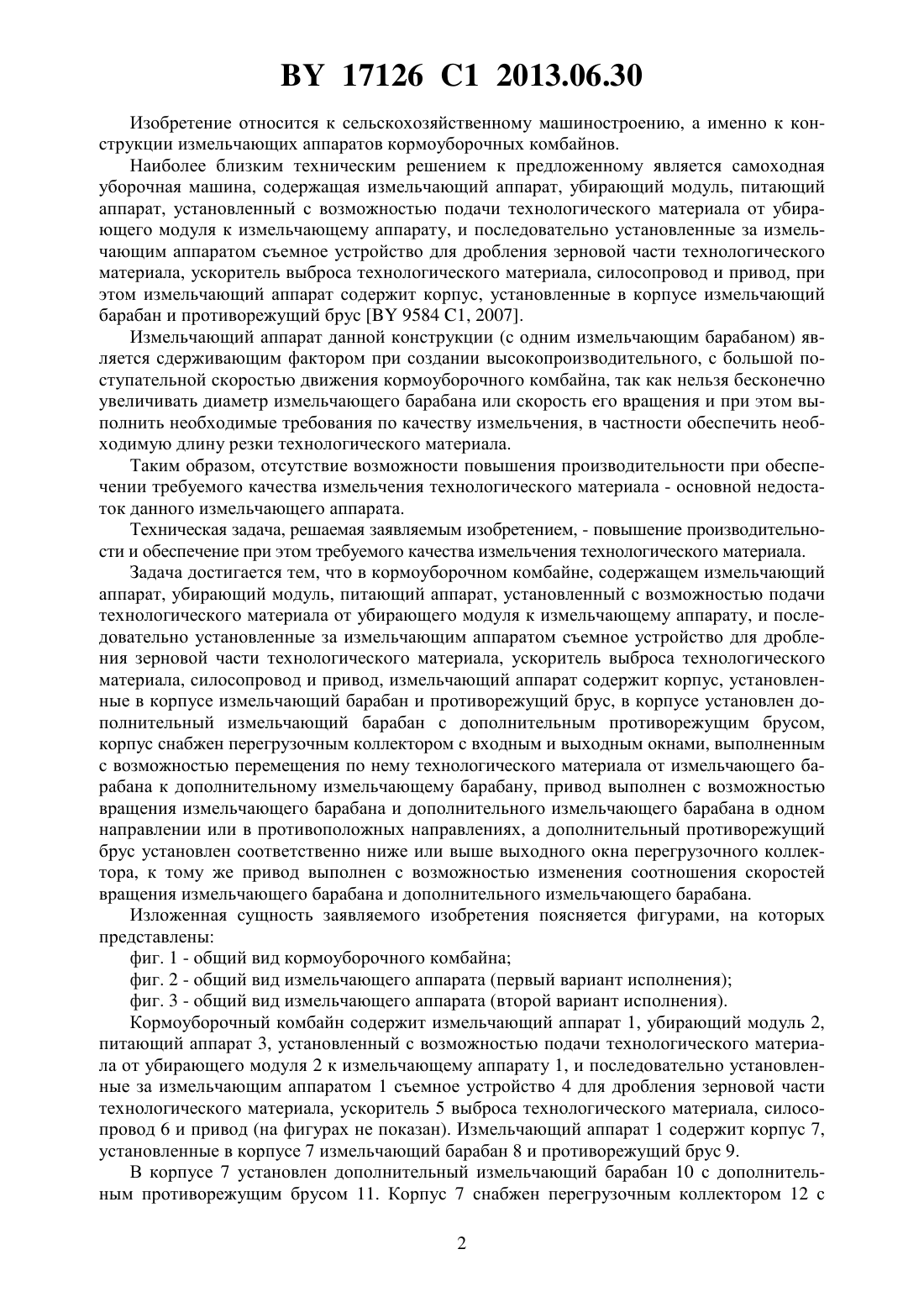

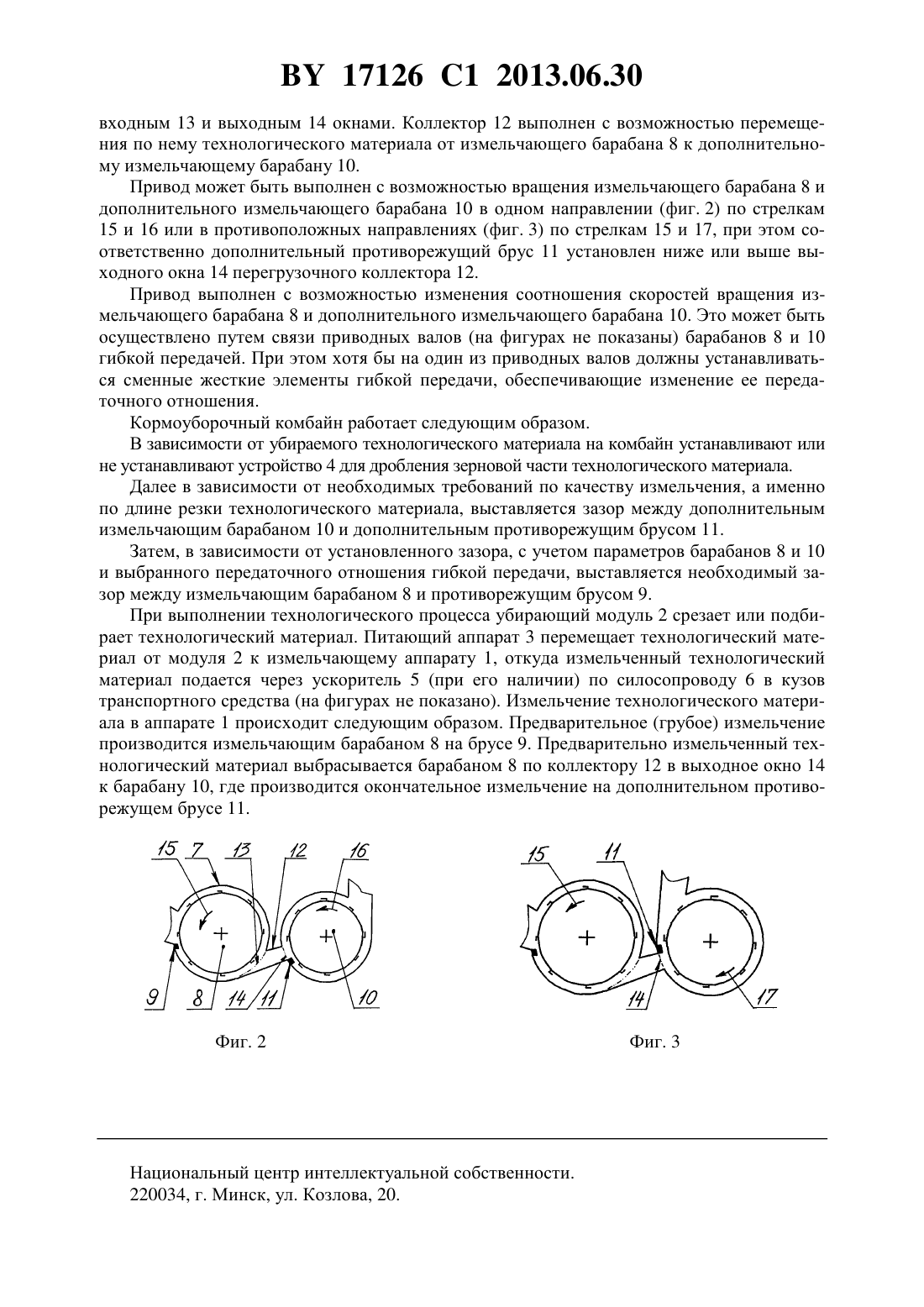

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Дюжев Андрей Анисимович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Кормоуборочный комбайн, содержащий измельчающий аппарат, убирающий модуль,питающий аппарат, установленный с возможностью подачи технологического материала от убирающего модуля к измельчающему аппарату, и последовательно установленные за измельчающим аппаратом съемное устройство для дробления зерновой части технологического материала, ускоритель выброса технологического материала, силосопровод и привод, при этом измельчающий аппарат содержит корпус, в котором установлены измельчающий барабан и противорежущий брус, отличающийся тем, что в корпусе измельчающего аппарата установлен дополнительный измельчающий барабан с дополнительным противорежущим брусом, корпус снабжен перегрузочным коллектором с входным и выходным окнами, выполненным с возможностью перемещения по нему технологического материала от измельчающего барабана к дополнительному измельчающему барабану, привод выполнен с возможностью вращения измельчающего барабана и дополнительного измельчающего барабана в одном направлении или в противоположных направлениях, при этом соответственно дополнительный противорежущий брус установлен ниже или выше выходного окна перегрузочного коллектора, кроме этого, привод выполнен с возможностью изменения соотношения скоростей вращения измельчающего барабана и дополнительного измельчающего барабана. 17126 1 2013.06.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции измельчающих аппаратов кормоуборочных комбайнов. Наиболее близким техническим решением к предложенному является самоходная уборочная машина, содержащая измельчающий аппарат, убирающий модуль, питающий аппарат, установленный с возможностью подачи технологического материала от убирающего модуля к измельчающему аппарату, и последовательно установленные за измельчающим аппаратом съемное устройство для дробления зерновой части технологического материала, ускоритель выброса технологического материала, силосопровод и привод, при этом измельчающий аппарат содержит корпус, установленные в корпусе измельчающий барабан и противорежущий брус 9584 1, 2007. Измельчающий аппарат данной конструкции (с одним измельчающим барабаном) является сдерживающим фактором при создании высокопроизводительного, с большой поступательной скоростью движения кормоуборочного комбайна, так как нельзя бесконечно увеличивать диаметр измельчающего барабана или скорость его вращения и при этом выполнить необходимые требования по качеству измельчения, в частности обеспечить необходимую длину резки технологического материала. Таким образом, отсутствие возможности повышения производительности при обеспечении требуемого качества измельчения технологического материала - основной недостаток данного измельчающего аппарата. Техническая задача, решаемая заявляемым изобретением, - повышение производительности и обеспечение при этом требуемого качества измельчения технологического материала. Задача достигается тем, что в кормоуборочном комбайне, содержащем измельчающий аппарат, убирающий модуль, питающий аппарат, установленный с возможностью подачи технологического материала от убирающего модуля к измельчающему аппарату, и последовательно установленные за измельчающим аппаратом съемное устройство для дробления зерновой части технологического материала, ускоритель выброса технологического материала, силосопровод и привод, измельчающий аппарат содержит корпус, установленные в корпусе измельчающий барабан и противорежущий брус, в корпусе установлен дополнительный измельчающий барабан с дополнительным противорежущим брусом,корпус снабжен перегрузочным коллектором с входным и выходным окнами, выполненным с возможностью перемещения по нему технологического материала от измельчающего барабана к дополнительному измельчающему барабану, привод выполнен с возможностью вращения измельчающего барабана и дополнительного измельчающего барабана в одном направлении или в противоположных направлениях, а дополнительный противорежущий брус установлен соответственно ниже или выше выходного окна перегрузочного коллектора, к тому же привод выполнен с возможностью изменения соотношения скоростей вращения измельчающего барабана и дополнительного измельчающего барабана. Изложенная сущность заявляемого изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид кормоуборочного комбайна фиг. 2 - общий вид измельчающего аппарата (первый вариант исполнения) фиг. 3 - общий вид измельчающего аппарата (второй вариант исполнения). Кормоуборочный комбайн содержит измельчающий аппарат 1, убирающий модуль 2,питающий аппарат 3, установленный с возможностью подачи технологического материала от убирающего модуля 2 к измельчающему аппарату 1, и последовательно установленные за измельчающим аппаратом 1 съемное устройство 4 для дробления зерновой части технологического материала, ускоритель 5 выброса технологического материала, силосопровод 6 и привод (на фигурах не показан). Измельчающий аппарат 1 содержит корпус 7,установленные в корпусе 7 измельчающий барабан 8 и противорежущий брус 9. В корпусе 7 установлен дополнительный измельчающий барабан 10 с дополнительным противорежущим брусом 11. Корпус 7 снабжен перегрузочным коллектором 12 с 2 17126 1 2013.06.30 входным 13 и выходным 14 окнами. Коллектор 12 выполнен с возможностью перемещения по нему технологического материала от измельчающего барабана 8 к дополнительному измельчающему барабану 10. Привод может быть выполнен с возможностью вращения измельчающего барабана 8 и дополнительного измельчающего барабана 10 в одном направлении (фиг. 2) по стрелкам 15 и 16 или в противоположных направлениях (фиг. 3) по стрелкам 15 и 17, при этом соответственно дополнительный противорежущий брус 11 установлен ниже или выше выходного окна 14 перегрузочного коллектора 12. Привод выполнен с возможностью изменения соотношения скоростей вращения измельчающего барабана 8 и дополнительного измельчающего барабана 10. Это может быть осуществлено путем связи приводных валов (на фигурах не показаны) барабанов 8 и 10 гибкой передачей. При этом хотя бы на один из приводных валов должны устанавливаться сменные жесткие элементы гибкой передачи, обеспечивающие изменение ее передаточного отношения. Кормоуборочный комбайн работает следующим образом. В зависимости от убираемого технологического материала на комбайн устанавливают или не устанавливают устройство 4 для дробления зерновой части технологического материала. Далее в зависимости от необходимых требований по качеству измельчения, а именно по длине резки технологического материала, выставляется зазор между дополнительным измельчающим барабаном 10 и дополнительным противорежущим брусом 11. Затем, в зависимости от установленного зазора, с учетом параметров барабанов 8 и 10 и выбранного передаточного отношения гибкой передачи, выставляется необходимый зазор между измельчающим барабаном 8 и противорежущим брусом 9. При выполнении технологического процесса убирающий модуль 2 срезает или подбирает технологический материал. Питающий аппарат 3 перемещает технологический материал от модуля 2 к измельчающему аппарату 1, откуда измельченный технологический материал подается через ускоритель 5 (при его наличии) по силосопроводу 6 в кузов транспортного средства (на фигурах не показано). Измельчение технологического материала в аппарате 1 происходит следующим образом. Предварительное (грубое) измельчение производится измельчающим барабаном 8 на брусе 9. Предварительно измельченный технологический материал выбрасывается барабаном 8 по коллектору 12 в выходное окно 14 к барабану 10, где производится окончательное измельчение на дополнительном противорежущем брусе 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
