Стенд для испытания сельскохозяйственного подборщика

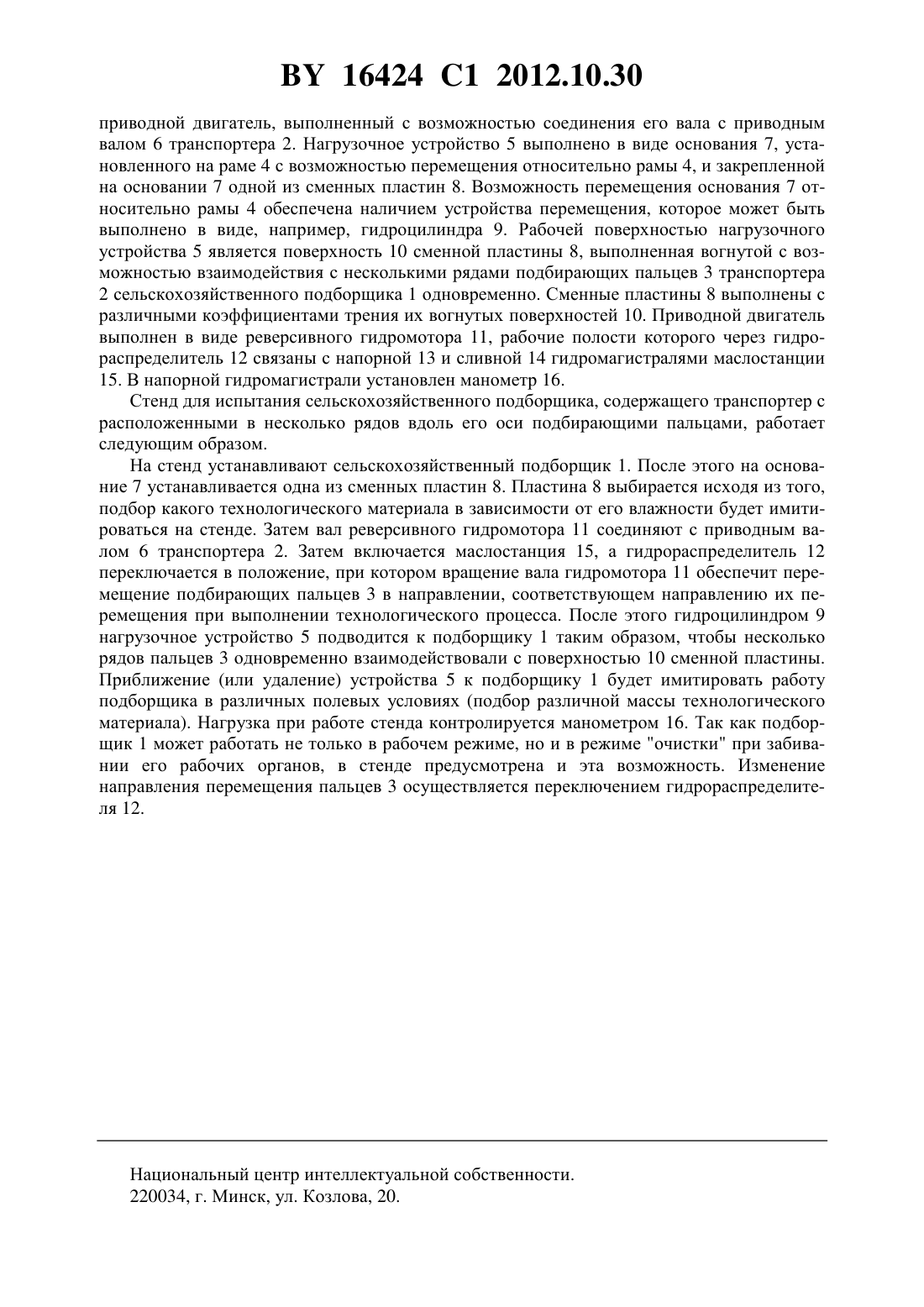

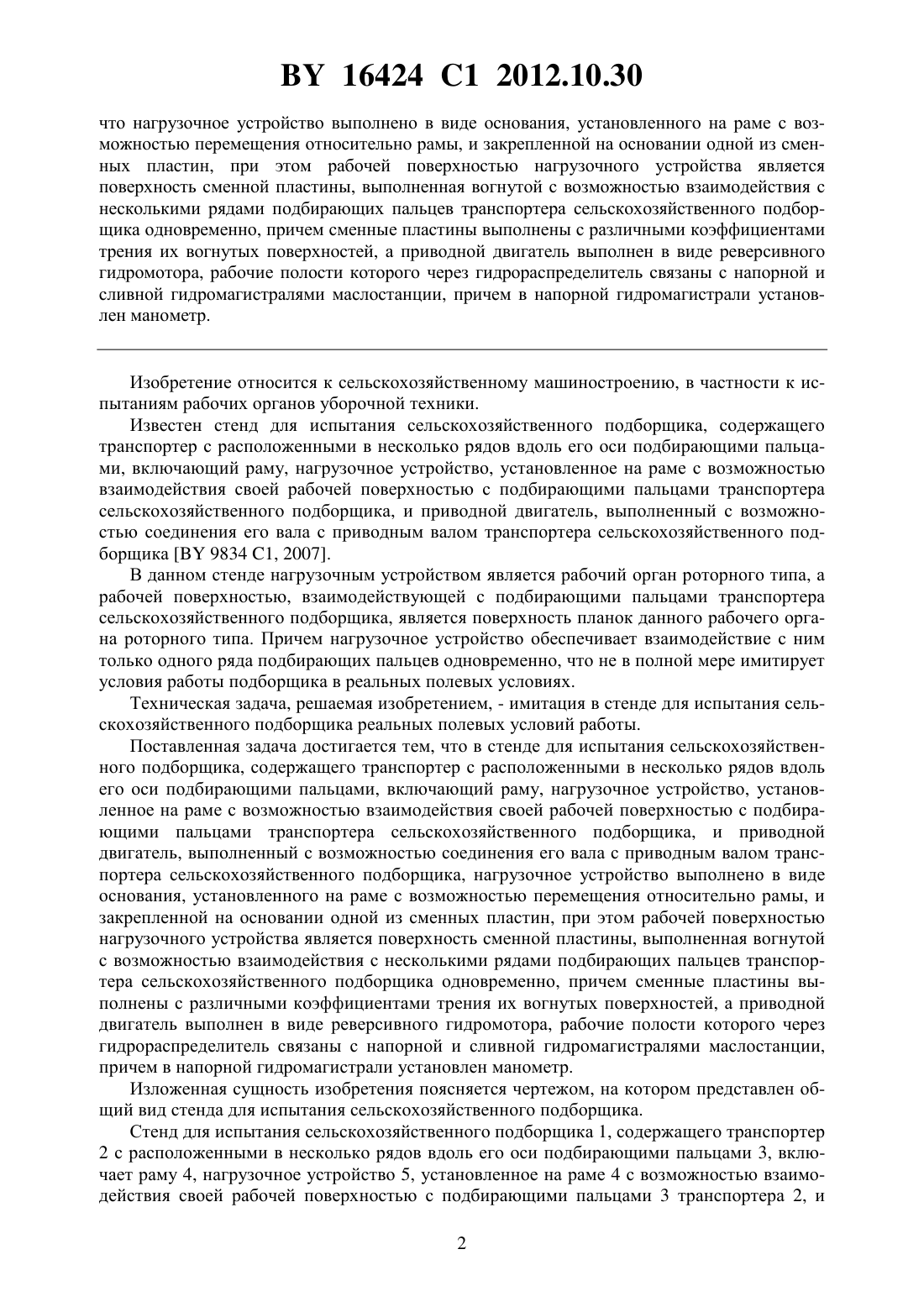

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИСПЫТАНИЯ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПОДБОРЩИКА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Меженников Александр Павлович Хорсун Александр Иванович Горовенко Жанна Федоровна Дюжева Алла Андреевна(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с расположенными в несколько рядов вдоль его оси подбирающими пальцами, включающий раму, нагрузочное устройство, установленное на раме с возможностью взаимодействия своей рабочей поверхностью с подбирающими пальцами транспортера сельскохозяйственного подборщика, и приводной двигатель, выполненный с возможностью соединения его вала с приводным валом транспортера сельскохозяйственного подборщика, отличающийся тем,16424 1 2012.10.30 что нагрузочное устройство выполнено в виде основания, установленного на раме с возможностью перемещения относительно рамы, и закрепленной на основании одной из сменных пластин, при этом рабочей поверхностью нагрузочного устройства является поверхность сменной пластины, выполненная вогнутой с возможностью взаимодействия с несколькими рядами подбирающих пальцев транспортера сельскохозяйственного подборщика одновременно, причем сменные пластины выполнены с различными коэффициентами трения их вогнутых поверхностей, а приводной двигатель выполнен в виде реверсивного гидромотора, рабочие полости которого через гидрораспределитель связаны с напорной и сливной гидромагистралями маслостанции, причем в напорной гидромагистрали установлен манометр. Изобретение относится к сельскохозяйственному машиностроению, в частности к испытаниям рабочих органов уборочной техники. Известен стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с расположенными в несколько рядов вдоль его оси подбирающими пальцами, включающий раму, нагрузочное устройство, установленное на раме с возможностью взаимодействия своей рабочей поверхностью с подбирающими пальцами транспортера сельскохозяйственного подборщика, и приводной двигатель, выполненный с возможностью соединения его вала с приводным валом транспортера сельскохозяйственного подборщика 9834 1, 2007. В данном стенде нагрузочным устройством является рабочий орган роторного типа, а рабочей поверхностью, взаимодействующей с подбирающими пальцами транспортера сельскохозяйственного подборщика, является поверхность планок данного рабочего органа роторного типа. Причем нагрузочное устройство обеспечивает взаимодействие с ним только одного ряда подбирающих пальцев одновременно, что не в полной мере имитирует условия работы подборщика в реальных полевых условиях. Техническая задача, решаемая изобретением, - имитация в стенде для испытания сельскохозяйственного подборщика реальных полевых условий работы. Поставленная задача достигается тем, что в стенде для испытания сельскохозяйственного подборщика, содержащего транспортер с расположенными в несколько рядов вдоль его оси подбирающими пальцами, включающий раму, нагрузочное устройство, установленное на раме с возможностью взаимодействия своей рабочей поверхностью с подбирающими пальцами транспортера сельскохозяйственного подборщика, и приводной двигатель, выполненный с возможностью соединения его вала с приводным валом транспортера сельскохозяйственного подборщика, нагрузочное устройство выполнено в виде основания, установленного на раме с возможностью перемещения относительно рамы, и закрепленной на основании одной из сменных пластин, при этом рабочей поверхностью нагрузочного устройства является поверхность сменной пластины, выполненная вогнутой с возможностью взаимодействия с несколькими рядами подбирающих пальцев транспортера сельскохозяйственного подборщика одновременно, причем сменные пластины выполнены с различными коэффициентами трения их вогнутых поверхностей, а приводной двигатель выполнен в виде реверсивного гидромотора, рабочие полости которого через гидрораспределитель связаны с напорной и сливной гидромагистралями маслостанции,причем в напорной гидромагистрали установлен манометр. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид стенда для испытания сельскохозяйственного подборщика. Стенд для испытания сельскохозяйственного подборщика 1, содержащего транспортер 2 с расположенными в несколько рядов вдоль его оси подбирающими пальцами 3, включает раму 4, нагрузочное устройство 5, установленное на раме 4 с возможностью взаимодействия своей рабочей поверхностью с подбирающими пальцами 3 транспортера 2, и 2 16424 1 2012.10.30 приводной двигатель, выполненный с возможностью соединения его вала с приводным валом 6 транспортера 2. Нагрузочное устройство 5 выполнено в виде основания 7, установленного на раме 4 с возможностью перемещения относительно рамы 4, и закрепленной на основании 7 одной из сменных пластин 8. Возможность перемещения основания 7 относительно рамы 4 обеспечена наличием устройства перемещения, которое может быть выполнено в виде, например, гидроцилиндра 9. Рабочей поверхностью нагрузочного устройства 5 является поверхность 10 сменной пластины 8, выполненная вогнутой с возможностью взаимодействия с несколькими рядами подбирающих пальцев 3 транспортера 2 сельскохозяйственного подборщика 1 одновременно. Сменные пластины 8 выполнены с различными коэффициентами трения их вогнутых поверхностей 10. Приводной двигатель выполнен в виде реверсивного гидромотора 11, рабочие полости которого через гидрораспределитель 12 связаны с напорной 13 и сливной 14 гидромагистралями маслостанции 15. В напорной гидромагистрали установлен манометр 16. Стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с расположенными в несколько рядов вдоль его оси подбирающими пальцами, работает следующим образом. На стенд устанавливают сельскохозяйственный подборщик 1. После этого на основание 7 устанавливается одна из сменных пластин 8. Пластина 8 выбирается исходя из того,подбор какого технологического материала в зависимости от его влажности будет имитироваться на стенде. Затем вал реверсивного гидромотора 11 соединяют с приводным валом 6 транспортера 2. Затем включается маслостанция 15, а гидрораспределитель 12 переключается в положение, при котором вращение вала гидромотора 11 обеспечит перемещение подбирающих пальцев 3 в направлении, соответствующем направлению их перемещения при выполнении технологического процесса. После этого гидроцилиндром 9 нагрузочное устройство 5 подводится к подборщику 1 таким образом, чтобы несколько рядов пальцев 3 одновременно взаимодействовали с поверхностью 10 сменной пластины. Приближение (или удаление) устройства 5 к подборщику 1 будет имитировать работу подборщика в различных полевых условиях (подбор различной массы технологического материала). Нагрузка при работе стенда контролируется манометром 16. Так как подборщик 1 может работать не только в рабочем режиме, но и в режиме очистки при забивании его рабочих органов, в стенде предусмотрена и эта возможность. Изменение направления перемещения пальцев 3 осуществляется переключением гидрораспределителя 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
