Стыковое паяное соединение

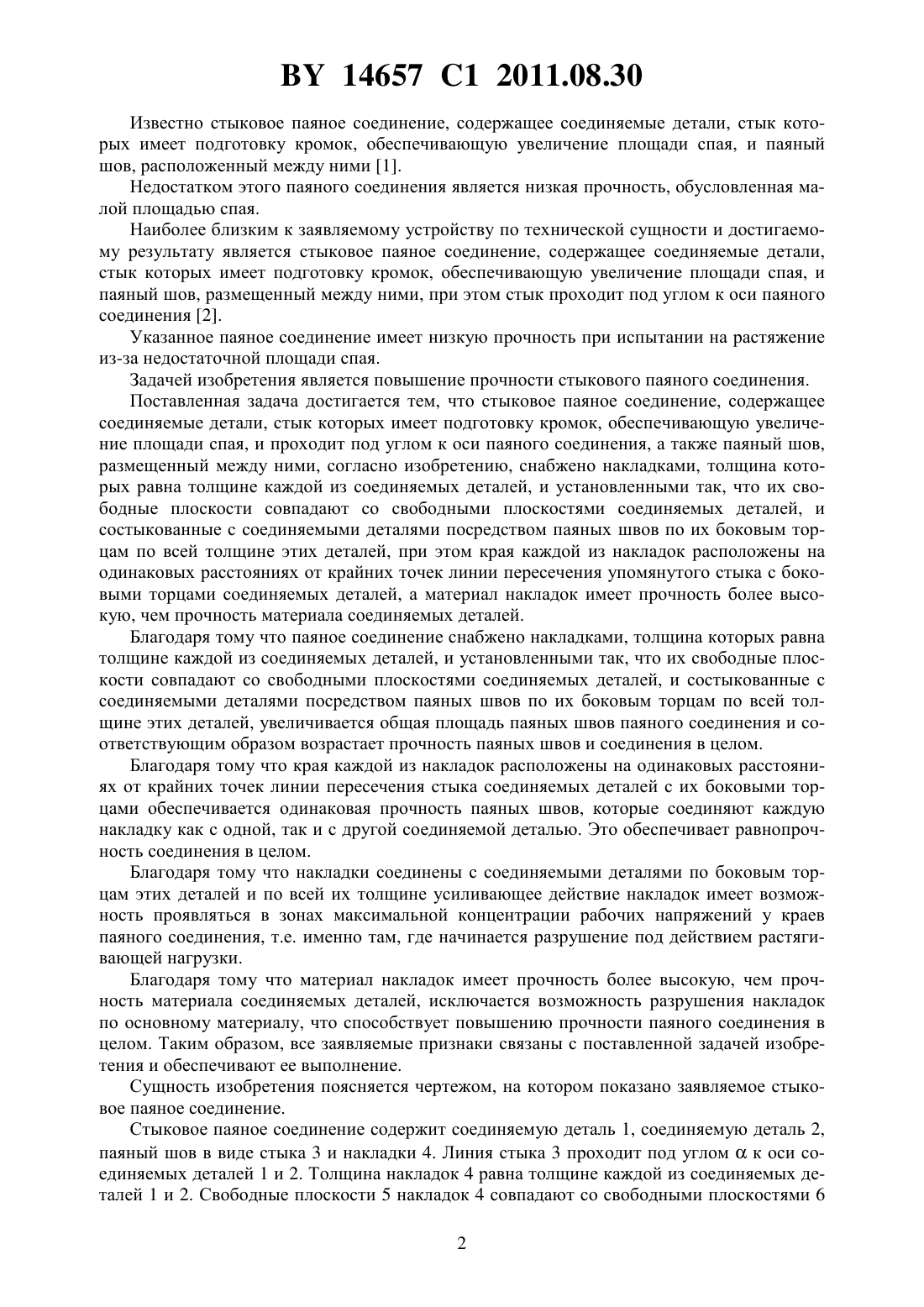

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Автор Цумарев Юрий Алексеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Стыковое паяное соединение, содержащее соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и проходит под углом к оси паяного соединения, а также паяный шов, размещенный между ними, отличающееся тем, что снабжено накладками, толщина которых равна толщине каждой из соединяемых деталей, и установленными так, что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованные с соединяемыми деталями посредством паяных швов по их боковым торцам по всей толщине этих деталей, при этом края каждой из накладок расположены на одинаковых расстояниях от крайних точек линии пересечения упомянутого стыка с боковыми торцами соединяемых деталей, а материал накладок имеет прочность более высокую, чем прочность материала соединяемых деталей. Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. 14657 1 2011.08.30 Известно стыковое паяное соединение, содержащее соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является стыковое паяное соединение, содержащее соединяемые детали,стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, размещенный между ними, при этом стык проходит под углом к оси паяного соединения 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Задачей изобретения является повышение прочности стыкового паяного соединения. Поставленная задача достигается тем, что стыковое паяное соединение, содержащее соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и проходит под углом к оси паяного соединения, а также паяный шов,размещенный между ними, согласно изобретению, снабжено накладками, толщина которых равна толщине каждой из соединяемых деталей, и установленными так, что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованные с соединяемыми деталями посредством паяных швов по их боковым торцам по всей толщине этих деталей, при этом края каждой из накладок расположены на одинаковых расстояниях от крайних точек линии пересечения упомянутого стыка с боковыми торцами соединяемых деталей, а материал накладок имеет прочность более высокую, чем прочность материала соединяемых деталей. Благодаря тому что паяное соединение снабжено накладками, толщина которых равна толщине каждой из соединяемых деталей, и установленными так, что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованные с соединяемыми деталями посредством паяных швов по их боковым торцам по всей толщине этих деталей, увеличивается общая площадь паяных швов паяного соединения и соответствующим образом возрастает прочность паяных швов и соединения в целом. Благодаря тому что края каждой из накладок расположены на одинаковых расстояниях от крайних точек линии пересечения стыка соединяемых деталей с их боковыми торцами обеспечивается одинаковая прочность паяных швов, которые соединяют каждую накладку как с одной, так и с другой соединяемой деталью. Это обеспечивает равнопрочность соединения в целом. Благодаря тому что накладки соединены с соединяемыми деталями по боковым торцам этих деталей и по всей их толщине усиливающее действие накладок имеет возможность проявляться в зонах максимальной концентрации рабочих напряжений у краев паяного соединения, т.е. именно там, где начинается разрушение под действием растягивающей нагрузки. Благодаря тому что материал накладок имеет прочность более высокую, чем прочность материала соединяемых деталей, исключается возможность разрушения накладок по основному материалу, что способствует повышению прочности паяного соединения в целом. Таким образом, все заявляемые признаки связаны с поставленной задачей изобретения и обеспечивают ее выполнение. Сущность изобретения поясняется чертежом, на котором показано заявляемое стыковое паяное соединение. Стыковое паяное соединение содержит соединяемую деталь 1, соединяемую деталь 2,паяный шов в виде стыка 3 и накладки 4. Линия стыка 3 проходит под угломк оси соединяемых деталей 1 и 2. Толщина накладок 4 равна толщине каждой из соединяемых деталей 1 и 2. Свободные плоскости 5 накладок 4 совпадают со свободными плоскостями 6 2 14657 1 2011.08.30 соединяемых деталей 1 и 2. Накладки 4 состыкованы с соединяемыми деталями 1 и 2 посредством паяных швов 7 по боковым торцам 8 этих деталей. При этом паяные швы 7 охватывают всю толщину соединяемых деталей 1 и 2, а также накладок 4. Накладки 4 установлены так, что их края 9 и 10 расположены на одинаковых расстоянияхот точеки , которые являются крайними точками линии пересечения стыка 3 с боковыми торцами 8 соединяемых деталей 1 и 2. Поэтому накладки 4 оказываются смещенными друг относительно друга на расстояние е. Материал накладок 4 имеет прочность более высокую, чем материал соединяемых деталей 1 и 2. Заявляемое стыковое паяное соединение работает следующим образом. Рабочая нагрузкаприкладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3, накладки 4 и паяные швы 7. Поэтому при разрушении паяного соединения будет разрушен не только стыковой паяный шов 3, но и паяные швы 7. В результате разрушаемая площадь паяных швов существенно увеличивается и это приводит к соответствующему увеличению прочности паяного соединения в целом. Варьируя длину накладок 4, их ширину и подбирая материал накладок 4 с требуемой прочностью, можно обеспечивать равнопрочность заявляемого паяного соединения с основным материалом соединяемых деталей 1 и 2. Предлагаемая конструкция стыкового паяного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Источники информации 1. Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6, рис. 1,б 3. 2. Патент 9999 (1), МПК(2006)23 3/00 / Е.Ю.Латыпова, В.К.Шелег, Ю.А.Цумарев, Н.Ю.Борд. Заявлено 31.05.2005, опубл. 30.12.2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
