Стыковое паяное соединение

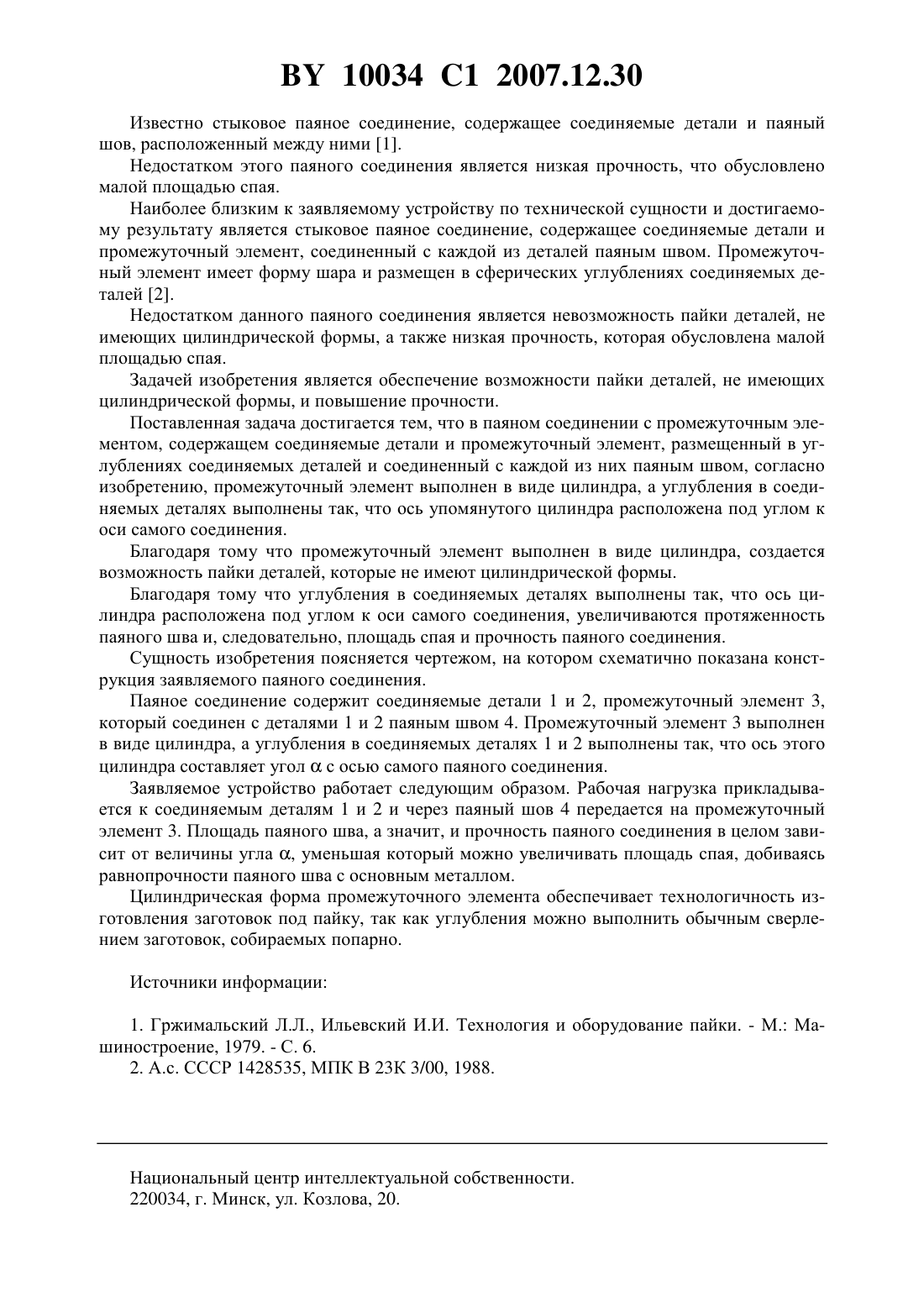

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Шелег Валерий Константинович Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Борд Наум Юрьевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Стыковое паяное соединение, содержащее соединяемые детали и промежуточный элемент, размещенный в углублениях соединяемых деталей и соединенный с каждой из них паяным швом, отличающееся тем, что промежуточный элемент выполнен в виде цилиндра, а углубления в соединяемых деталях выполнены так, что ось упомянутого цилиндра расположена под углом к оси самого соединения. Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. 10034 1 2007.12.30 Известно стыковое паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, что обусловлено малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является стыковое паяное соединение, содержащее соединяемые детали и промежуточный элемент, соединенный с каждой из деталей паяным швом. Промежуточный элемент имеет форму шара и размещен в сферических углублениях соединяемых деталей 2. Недостатком данного паяного соединения является невозможность пайки деталей, не имеющих цилиндрической формы, а также низкая прочность, которая обусловлена малой площадью спая. Задачей изобретения является обеспечение возможности пайки деталей, не имеющих цилиндрической формы, и повышение прочности. Поставленная задача достигается тем, что в паяном соединении с промежуточным элементом, содержащем соединяемые детали и промежуточный элемент, размещенный в углублениях соединяемых деталей и соединенный с каждой из них паяным швом, согласно изобретению, промежуточный элемент выполнен в виде цилиндра, а углубления в соединяемых деталях выполнены так, что ось упомянутого цилиндра расположена под углом к оси самого соединения. Благодаря тому что промежуточный элемент выполнен в виде цилиндра, создается возможность пайки деталей, которые не имеют цилиндрической формы. Благодаря тому что углубления в соединяемых деталях выполнены так, что ось цилиндра расположена под углом к оси самого соединения, увеличиваются протяженность паяного шва и, следовательно, площадь спая и прочность паяного соединения. Сущность изобретения поясняется чертежом, на котором схематично показана конструкция заявляемого паяного соединения. Паяное соединение содержит соединяемые детали 1 и 2, промежуточный элемент 3,который соединен с деталями 1 и 2 паяным швом 4. Промежуточный элемент 3 выполнен в виде цилиндра, а углубления в соединяемых деталях 1 и 2 выполнены так, что ось этого цилиндра составляет уголс осью самого паяного соединения. Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2 и через паяный шов 4 передается на промежуточный элемент 3. Площадь паяного шва, а значит, и прочность паяного соединения в целом зависит от величины угла , уменьшая который можно увеличивать площадь спая, добиваясь равнопрочности паяного шва с основным металлом. Цилиндрическая форма промежуточного элемента обеспечивает технологичность изготовления заготовок под пайку, так как углубления можно выполнить обычным сверлением заготовок, собираемых попарно. Источники информации 1. Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6. 2. А.с. СССР 1428535, МПК В 23 К 3/00, 1988. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
