Стыковое паяное соединение

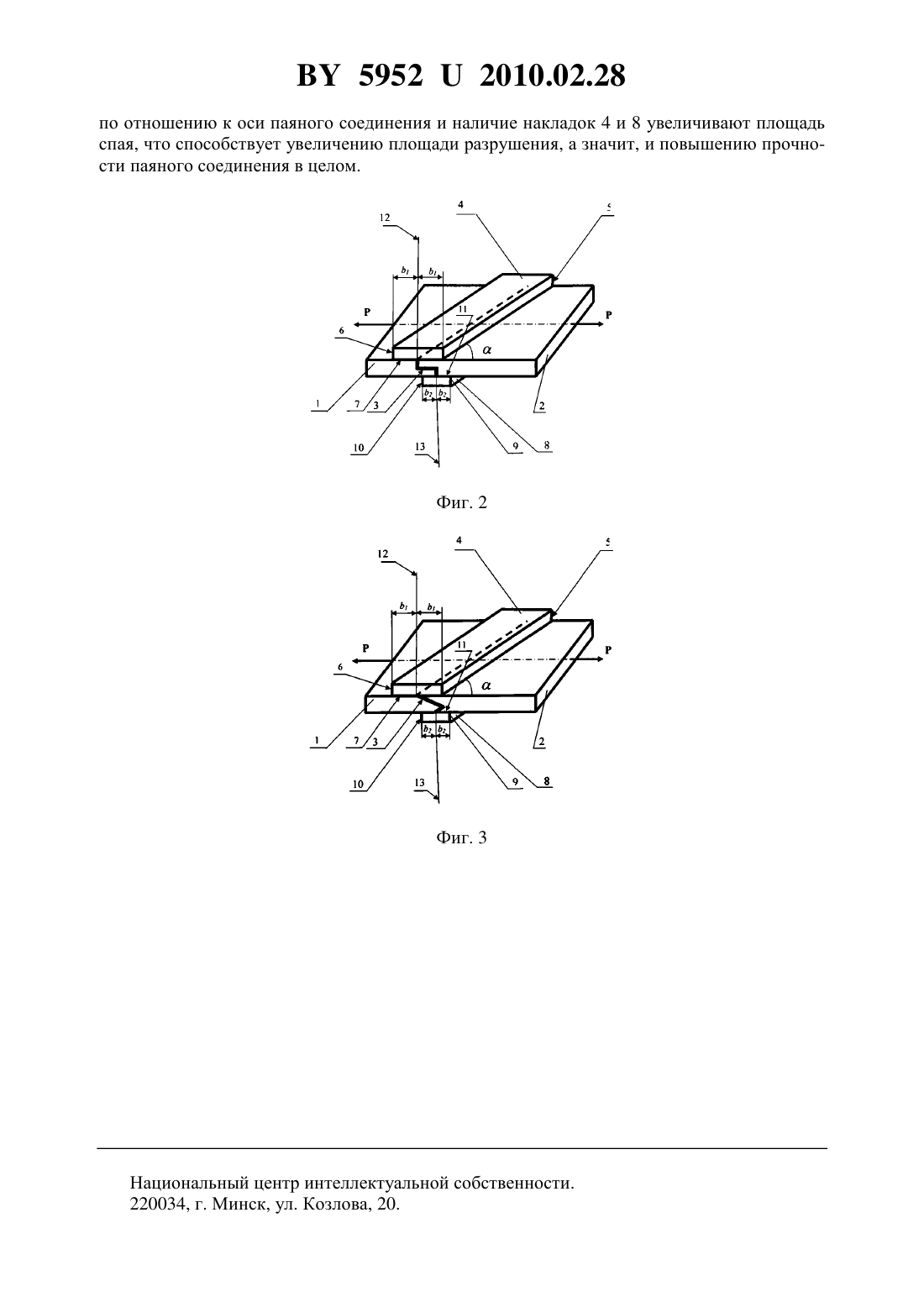

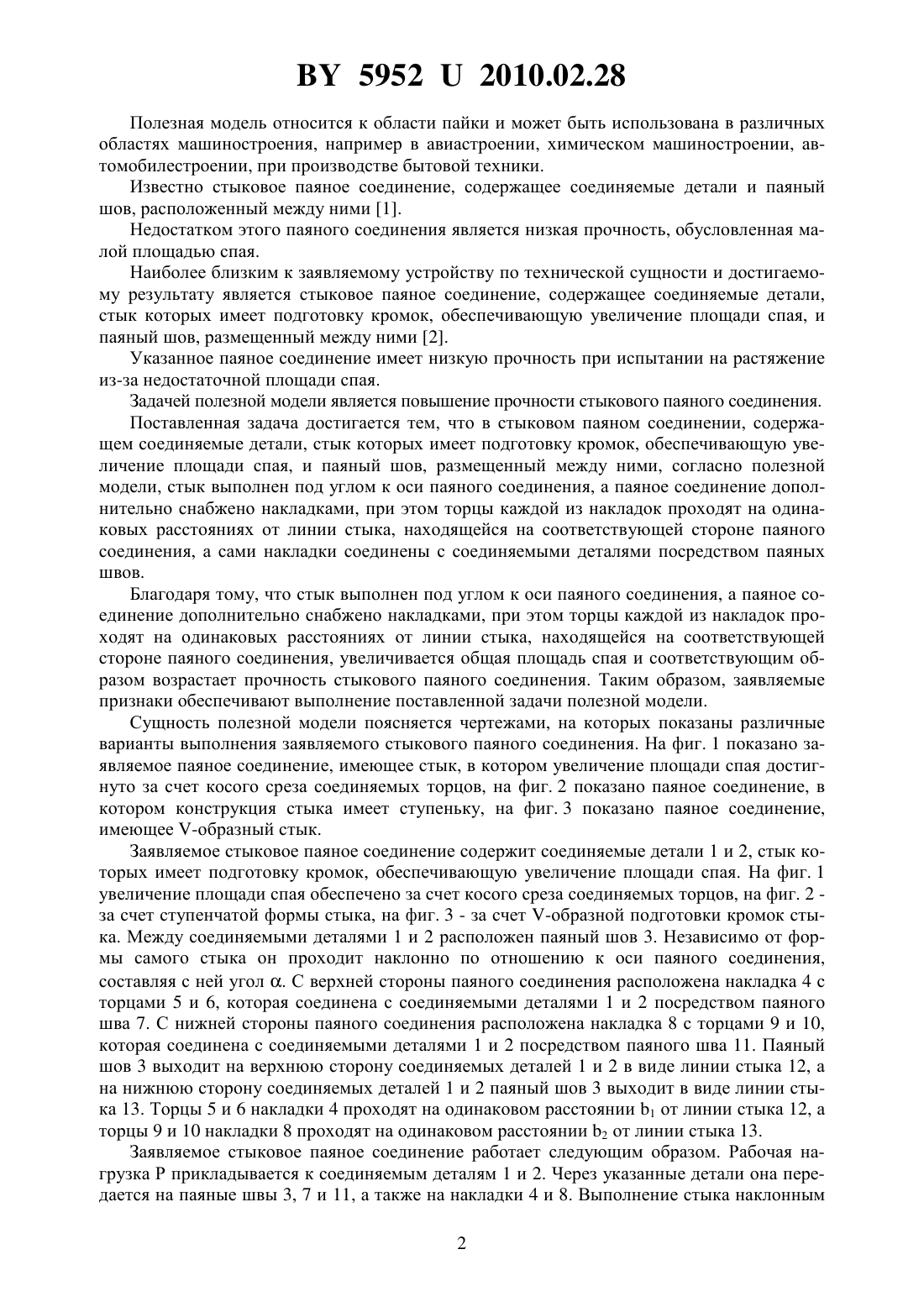

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Латун Татьяна Сергеевна Игнатова Екатерина Валентиновна(73) Патентообладатели Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Стыковое паяное соединение, содержащее соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, размещенный между ними, отличающееся тем, что стык выполнен под углом к оси паяного соединения, а паяное соединение дополнительно снабжено накладками, при этом торцы каждой из накладок проходят на одинаковых расстояниях от линии стыка, находящейся на соответствующей стороне паяного соединения, а сами накладки соединены с соединяемыми деталями посредством паяных швов. 59522010.02.28 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известно стыковое паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является стыковое паяное соединение, содержащее соединяемые детали,стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, размещенный между ними 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Задачей полезной модели является повышение прочности стыкового паяного соединения. Поставленная задача достигается тем, что в стыковом паяном соединении, содержащем соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, размещенный между ними, согласно полезной модели, стык выполнен под углом к оси паяного соединения, а паяное соединение дополнительно снабжено накладками, при этом торцы каждой из накладок проходят на одинаковых расстояниях от линии стыка, находящейся на соответствующей стороне паяного соединения, а сами накладки соединены с соединяемыми деталями посредством паяных швов. Благодаря тому, что стык выполнен под углом к оси паяного соединения, а паяное соединение дополнительно снабжено накладками, при этом торцы каждой из накладок проходят на одинаковых расстояниях от линии стыка, находящейся на соответствующей стороне паяного соединения, увеличивается общая площадь спая и соответствующим образом возрастает прочность стыкового паяного соединения. Таким образом, заявляемые признаки обеспечивают выполнение поставленной задачи полезной модели. Сущность полезной модели поясняется чертежами, на которых показаны различные варианты выполнения заявляемого стыкового паяного соединения. На фиг. 1 показано заявляемое паяное соединение, имеющее стык, в котором увеличение площади спая достигнуто за счет косого среза соединяемых торцов, на фиг. 2 показано паяное соединение, в котором конструкция стыка имеет ступеньку, на фиг. 3 показано паяное соединение,имеющее -образный стык. Заявляемое стыковое паяное соединение содержит соединяемые детали 1 и 2, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая. На фиг. 1 увеличение площади спая обеспечено за счет косого среза соединяемых торцов, на фиг. 2 за счет ступенчатой формы стыка, на фиг. 3 - за счет -образной подготовки кромок стыка. Между соединяемыми деталями 1 и 2 расположен паяный шов 3. Независимо от формы самого стыка он проходит наклонно по отношению к оси паяного соединения,составляя с ней угол . С верхней стороны паяного соединения расположена накладка 4 с торцами 5 и 6, которая соединена с соединяемыми деталями 1 и 2 посредством паяного шва 7. С нижней стороны паяного соединения расположена накладка 8 с торцами 9 и 10,которая соединена с соединяемыми деталями 1 и 2 посредством паяного шва 11. Паяный шов 3 выходит на верхнюю сторону соединяемых деталей 1 и 2 в виде линии стыка 12, а на нижнюю сторону соединяемых деталей 1 и 2 паяный шов 3 выходит в виде линии стыка 13. Торцы 5 и 6 накладки 4 проходят на одинаковом расстоянии 1 от линии стыка 12, а торцы 9 и 10 накладки 8 проходят на одинаковом расстоянии 2 от линии стыка 13. Заявляемое стыковое паяное соединение работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяные швы 3, 7 и 11, а также на накладки 4 и 8. Выполнение стыка наклонным 2 59522010.02.28 по отношению к оси паяного соединения и наличие накладок 4 и 8 увеличивают площадь спая, что способствует увеличению площади разрушения, а значит, и повышению прочности паяного соединения в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
