Паяное стыковое соединение с накладками

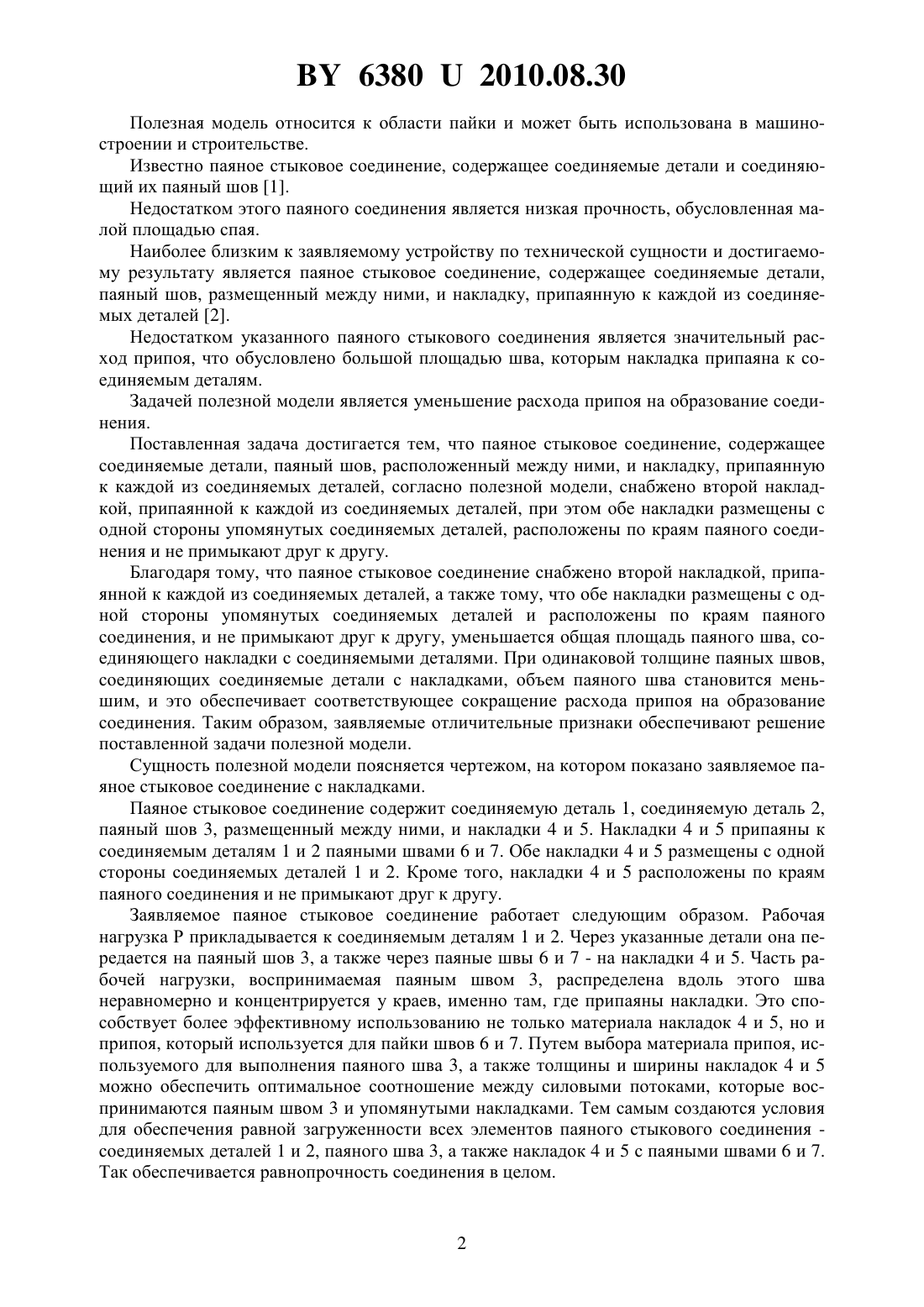

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПАЯНОЕ СТЫКОВОЕ СОЕДИНЕНИЕ С НАКЛАДКАМИ(71) Заявители Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Игнатова Екатерина Валентиновна Шевченко Александр Александрович(73) Патентообладатели Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Паяное стыковое соединение с накладками, содержащее соединяемые детали, паяный шов, расположенный между ними, и накладку, припаянную к каждой из соединяемых деталей, отличающееся тем, что оно снабжено второй накладкой, припаянной к каждой из соединяемых деталей, при этом обе накладки размещены с одной стороны упомянутых соединяемых деталей, расположены по краям паяного соединения и не примыкают друг к другу. 63802010.08.30 Полезная модель относится к области пайки и может быть использована в машиностроении и строительстве. Известно паяное стыковое соединение, содержащее соединяемые детали и соединяющий их паяный шов 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное стыковое соединение, содержащее соединяемые детали,паяный шов, размещенный между ними, и накладку, припаянную к каждой из соединяемых деталей 2. Недостатком указанного паяного стыкового соединения является значительный расход припоя, что обусловлено большой площадью шва, которым накладка припаяна к соединяемым деталям. Задачей полезной модели является уменьшение расхода припоя на образование соединения. Поставленная задача достигается тем, что паяное стыковое соединение, содержащее соединяемые детали, паяный шов, расположенный между ними, и накладку, припаянную к каждой из соединяемых деталей, согласно полезной модели, снабжено второй накладкой, припаянной к каждой из соединяемых деталей, при этом обе накладки размещены с одной стороны упомянутых соединяемых деталей, расположены по краям паяного соединения и не примыкают друг к другу. Благодаря тому, что паяное стыковое соединение снабжено второй накладкой, припаянной к каждой из соединяемых деталей, а также тому, что обе накладки размещены с одной стороны упомянутых соединяемых деталей и расположены по краям паяного соединения, и не примыкают друг к другу, уменьшается общая площадь паяного шва, соединяющего накладки с соединяемыми деталями. При одинаковой толщине паяных швов,соединяющих соединяемые детали с накладками, объем паяного шва становится меньшим, и это обеспечивает соответствующее сокращение расхода припоя на образование соединения. Таким образом, заявляемые отличительные признаки обеспечивают решение поставленной задачи полезной модели. Сущность полезной модели поясняется чертежом, на котором показано заявляемое паяное стыковое соединение с накладками. Паяное стыковое соединение содержит соединяемую деталь 1, соединяемую деталь 2,паяный шов 3, размещенный между ними, и накладки 4 и 5. Накладки 4 и 5 припаяны к соединяемым деталям 1 и 2 паяными швами 6 и 7. Обе накладки 4 и 5 размещены с одной стороны соединяемых деталей 1 и 2. Кроме того, накладки 4 и 5 расположены по краям паяного соединения и не примыкают друг к другу. Заявляемое паяное стыковое соединение работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3, а также через паяные швы 6 и 7 - на накладки 4 и 5. Часть рабочей нагрузки, воспринимаемая паяным швом 3, распределена вдоль этого шва неравномерно и концентрируется у краев, именно там, где припаяны накладки. Это способствует более эффективному использованию не только материала накладок 4 и 5, но и припоя, который используется для пайки швов 6 и 7. Путем выбора материала припоя, используемого для выполнения паяного шва 3, а также толщины и ширины накладок 4 и 5 можно обеспечить оптимальное соотношение между силовыми потоками, которые воспринимаются паяным швом 3 и упомянутыми накладками. Тем самым создаются условия для обеспечения равной загруженности всех элементов паяного стыкового соединения соединяемых деталей 1 и 2, паяного шва 3, а также накладок 4 и 5 с паяными швами 6 и 7. Так обеспечивается равнопрочность соединения в целом. 63802010.08.30 Предлагаемая конструкция паяного стыкового соединения с накладками не требует сложного технологического процесса и в то же время позволяет сократить расход припоя и обеспечить требуемые характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
