Ручной плоскорез

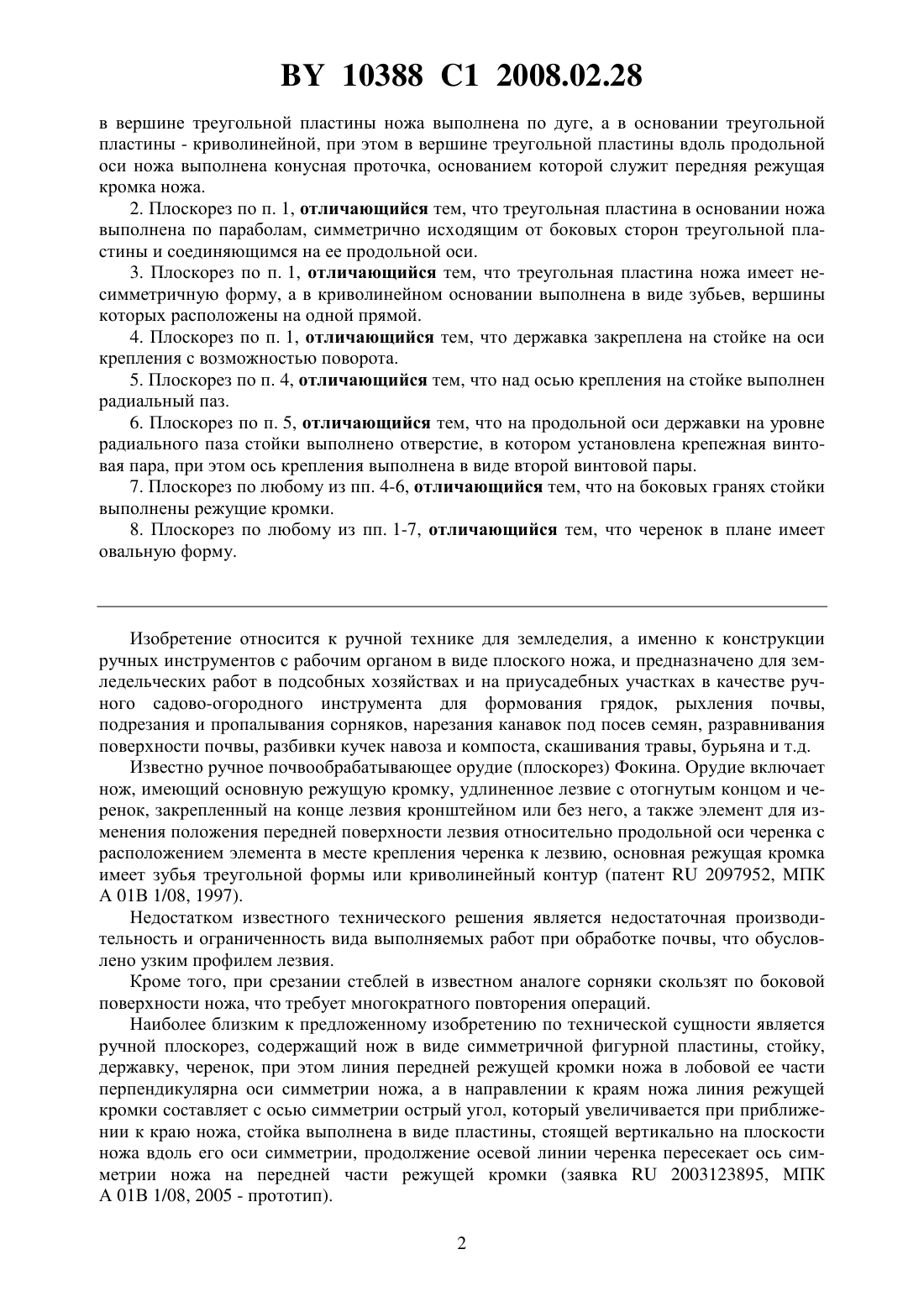

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Глущенков Николай Игнатьевич Дунай Владимир Николаевич(72) Авторы Глущенков Николай Игнатьевич Дунай Владимир Николаевич(73) Патентообладатели Глущенков Николай Игнатьевич Дунай Владимир Николаевич(57) 1. Ручной плоскорез, содержащий нож в виде пластины с режущей кромкой, стойку,выполненную в виде пластины, установленной вертикально на продольной оси ножа,державку, черенок, отличающийся тем, что пластина ножа имеет треугольную форму,режущие кромки расположены по всему ее периметру, причем передняя режущая кромка 10388 1 2008.02.28 в вершине треугольной пластины ножа выполнена по дуге, а в основании треугольной пластины - криволинейной, при этом в вершине треугольной пластины вдоль продольной оси ножа выполнена конусная проточка, основанием которой служит передняя режущая кромка ножа. 2. Плоскорез по п. 1, отличающийся тем, что треугольная пластина в основании ножа выполнена по параболам, симметрично исходящим от боковых сторон треугольной пластины и соединяющимся на ее продольной оси. 3. Плоскорез по п. 1, отличающийся тем, что треугольная пластина ножа имеет несимметричную форму, а в криволинейном основании выполнена в виде зубьев, вершины которых расположены на одной прямой. 4. Плоскорез по п. 1, отличающийся тем, что державка закреплена на стойке на оси крепления с возможностью поворота. 5. Плоскорез по п. 4, отличающийся тем, что над осью крепления на стойке выполнен радиальный паз. 6. Плоскорез по п. 5, отличающийся тем, что на продольной оси державки на уровне радиального паза стойки выполнено отверстие, в котором установлена крепежная винтовая пара, при этом ось крепления выполнена в виде второй винтовой пары. 7. Плоскорез по любому из пп. 4-6, отличающийся тем, что на боковых гранях стойки выполнены режущие кромки. 8. Плоскорез по любому из пп. 1-7, отличающийся тем, что черенок в плане имеет овальную форму. Изобретение относится к ручной технике для земледелия, а именно к конструкции ручных инструментов с рабочим органом в виде плоского ножа, и предназначено для земледельческих работ в подсобных хозяйствах и на приусадебных участках в качестве ручного садово-огородного инструмента для формования грядок, рыхления почвы,подрезания и пропалывания сорняков, нарезания канавок под посев семян, разравнивания поверхности почвы, разбивки кучек навоза и компоста, скашивания травы, бурьяна и т.д. Известно ручное почвообрабатывающее орудие (плоскорез) Фокина. Орудие включает нож, имеющий основную режущую кромку, удлиненное лезвие с отогнутым концом и черенок, закрепленный на конце лезвия кронштейном или без него, а также элемент для изменения положения передней поверхности лезвия относительно продольной оси черенка с расположением элемента в месте крепления черенка к лезвию, основная режущая кромка имеет зубья треугольной формы или криволинейный контур (патент 2097952, МПК А 01 В 1/08, 1997). Недостатком известного технического решения является недостаточная производительность и ограниченность вида выполняемых работ при обработке почвы, что обусловлено узким профилем лезвия. Кроме того, при срезании стеблей в известном аналоге сорняки скользят по боковой поверхности ножа, что требует многократного повторения операций. Наиболее близким к предложенному изобретению по технической сущности является ручной плоскорез, содержащий нож в виде симметричной фигурной пластины, стойку,державку, черенок, при этом линия передней режущей кромки ножа в лобовой ее части перпендикулярна оси симметрии ножа, а в направлении к краям ножа линия режущей кромки составляет с осью симметрии острый угол, который увеличивается при приближении к краю ножа, стойка выполнена в виде пластины, стоящей вертикально на плоскости ножа вдоль его оси симметрии, продолжение осевой линии черенка пересекает ось симметрии ножа на передней части режущей кромки (заявка 2003123895, МПК А 01 В 1/08, 2005 - прототип). 2 10388 1 2008.02.28 Основными недостатками известного технического решения является то, что при работе на сложных участках приходится прилагать значительные усилия для обработки почвы, а при выполнении отдельных видов работ - вытаскивать из земли рабочий орган - нож и разворачивать инструмент. Кроме того, из-за симметричной формы ножа, имеющего одинаковую ширину пластины, возникают затруднения при работе в ограниченном пространстве, например при обработке кустов. Задачей технического решения является расширение функциональных возможностей,повышение удобства пользования и облегчение труда. Поставленная задача достигается тем, что в известном устройстве ручного плоскореза,содержащего нож в виде пластины с режущей кромкой, стойку, выполненную в виде пластины, установленной вертикально на продольной оси ножа, державку, черенок, пластина ножа имеет треугольную форму, режущие кромки расположены по всему ее периметру,причем передняя режущая кромка в вершине треугольной пластины ножа выполнена по дуге, а в основании треугольной пластины - криволинейной, при этом в вершине треугольной пластины вдоль продольной оси ножа выполнена конусная проточка, основанием которой служит передняя режущая кромка ножа. Треугольная пластина в основании ножа выполнена по параболам, симметрично исходящим от боковых сторон треугольной пластины и соединяющимся на ее продольной оси. Треугольная пластина ножа имеет несимметричную форму, а в криволинейном основании выполнена в виде зубьев, вершины которых расположены на одной прямой. Державка закреплена на стойке на оси крепления с возможностью поворота. Над осью крепления на стойке выполнен радиальный паз. На продольной оси державки на уровне радиального паза стойки выполнено отверстие, в котором установлена крепежная винтовая пара, при этом ось крепления выполнена в виде второй винтовой пары. На боковых гранях стойки выполнены режущие кромки. Черенок в плане имеет овальную форму. Треугольная форма ножа позволяет при выполнении работ по мульчированию, прополке, рыхлению почвы и т.д. затрачивать в 3-4 раза меньше усилий, поскольку за счет малого размера передней кромки и постепенно расширяющихся боковых кромок нож легко входит в почву. Кроме того, при такой форме ножа на его изготовление затрачивается значительно меньше металла. То, что режущие кромки расположены по всему периметру ножа, позволяет использовать его при различных видах работ по обработке почвы. Срез почвы и сорняков производится острыми боковыми кромками ножа. Заточка кромки вершины и основания треугольной пластины ножа позволяет производить обработку почвы движением ручного плоскореза вперед (передней кромкой ножа к себе), назад (основанием конуса ножа от себя), в левую или правую сторону. Это позволяет достичь универсальности ручного плоскореза выполнять с его помощью практически все виды сельскохозяйственных земляных работ. Выполнение передней кромки ножа по радиусу позволяет при срезании сорняков легко фиксировать на них ручной плоскорез, этому способствует и конусная проточка, основанием которой служит передняя кромка ножа. В предложенном устройстве происходит охват стебля и фиксирование ручного плоскореза на нем, обеспечивающее срез стебля с первого раза. Продольная заточка этой конусной проточки, которой нет ни в одном из аналогов,направленная вдоль оси ножа к его вершине, позволяет его радиальную кромку, выполненную по дуге, сделать очень острой, что значительно облегчает труд и ускоряет производство операций. Варианты исполнения задней кромки ножа позволяют достичь удобства при захвате сорняков криволинейной поверхностью задней кромки, не вытаскивая из земли и не про 3 10388 1 2008.02.28 изводя разворот ручным плоскорезом. При симметричном исполнении треугольной пластины снижается трудоемкость ее изготовления. В варианте исполнения, когда треугольная пластина ножа имеет несимметричную форму, а криволинейное основание выполнено в виде зубьев, вершины которых расположены на одной прямой, достигается уменьшение затрачиваемых усилий при обработке почвы за счет вхождения ножа под углом в почву. Для удержания ручного плоскореза в руках так, чтобы лезвие ножа было расположено по отношению к поверхности почвы под определенным углом, в зависимости от выполняемой операции предусмотрено устройство соединения стойки с ножом и державки с черенком, позволяющее регулировать их наклон относительно друг друга. Державка установлена на стойке на оси крепления, выполненной в виде винтовой пары, с возможностью поворота. В верхней части стойки выполнен радиальный паз, а на державке выполнены отверстия, в которых для закрепления черенка с державкой к стойке с ножом установлена вторая винтовая пара. Винтовые пары позволяют зафиксировать необходимый наклон ножа за счет прижима державки и стойки. Такое исполнение позволяет плавно в пределах 300 многоступенчато (гибко) изменять наклон державки с рукояткой относительно поверхности до 30 в обе стороны по направлению оси ножа и, при необходимости, быстро менять направление ножа в обе стороны по оси ножа на 180. На боковых гранях стойки выполнены режущие кромки, это позволяет ручному плоскорезу легче входить в почву при глубокой ее обработке. То, что черенок в плане выполнен в форме овала, создает дополнительные удобства при удержании ручного плоскореза в руках, особенно при несимметричной форме овала. Предложенное изобретение поясняется чертежами. На фиг. 1 изображен предложенный ручной плоскорез. На фиг. 2 - нож с кромкой основания симметричной формы, вид сверху. На фиг. 3 - нож с кромкой основания в виде зубьев, вид сверху. На фиг. 4 - стойка. На фиг. 5 - державка. Предложенное изобретение - ручной плоскорез - содержит нож 1 (фиг. 1) в виде треугольной пластины с режущей кромкой 2, выполненной по всему ее периметру. Стойка 3,выполненная в виде пластины, установлена вертикально и жестко закреплена в отверстии 4 на продольной оси х-х ножа 1. На оси крепления 5, выполненной в виде винта с барашковой гайкой, закреплена с возможностью поворота державка 6 с жестко закрепленным на ней черенком 7 в плане, выполненном в форме овала. Передняя режущая кромка 8 в вершине треугольной пластины выполнена по дуге, а в основании треугольной пластины кромка выполнена криволинейной, по параболам 9,симметрично исходящим от боковых сторон 10 треугольной пластины и соединяющимся на ее продольной оси х-х (фиг. 2). В другом варианте исполнения треугольная пластина ножа 1 в основании имеет несимметричную форму, а его кромка выполнена в виде зубьев 11, вершины которых расположены на одной прямой 12 (фиг. 3). В вершине треугольной пластины ножа 1 вдоль продольной оси х-х выполнена конусная проточка 13, основанием которой служит передняя кромка 8 ножа 1. Над осью крепления 5 на стойке 3 выполнен радиальный паз 14, а боковые грани 15 стойки 3 заточены, образуя режущие кромки 16 (фиг. 4). На продольной оси у-у державки 6 (фиг. 5) на уровне радиального паза 14 стойки 3 выполнено отверстие 17, в котором установлена крепежная винтовая пара винт 18 с барашковой гайкой 19. Устройство работает следующим образом. При работе ручной почвообрабатывающий плоскорез удерживают в руках так, чтобы режущие кромки 2 ножа 1 были расположены по отношению к поверхности почвы под 4 10388 1 2008.02.28 определенным углом в зависимости от выполняемой операции. Если требуется рыхлить почву на небольшую глубину или окучивать растения, пластину ножа 1 заглубляют в землю не полностью. Если требуется обработать почву на глубину свыше 10 см, нож 1 заглубляют параллельно поверхности почвы за два прохода. Это позволяет обработать почву без трудоемкого переворота пластов на глубину до 18 см. При рыхлении почвы нож 1 ручного плоскореза в зависимости от индивидуальных особенностей работающего устанавливают относительно черенка 7 в определенное положение. Для снижения физических усилий при выполнении той или иной операции по обработке почвы, с учетом индивидуальных особенностей работающего, подбирают оптимальный угол наклона ножа 1 относительно черенка 7 за счет поворота державки 6 относительно оси крепления 5. При этом для фиксации державки 6 с черенком 7 относительно стойки 3 с ножом 1 служат винтовые пары 5, 18 с барашковыми гайками 19, расположенными с противоположных сторон державки 6 и стойки 3. Испытания предложенного ручного плоскореза показали, что обработка им почвы попеременно в горизонтальной, вертикальной и промежуточной плоскостях по воздействию на воздушно-тепловой режим аналогична перекопке или перепашке с одновременным боронованием. Такая обработка пригодна как основная обработка (без перепашки и перекапывания) для большинства огородных культур. При этом достигается глубина обработки почвы до 18 см (за два прохода). А снижение усилий на ее обработку в 3-4 раза меньше,чем у известных аналогов. Кроме того, для такой обработки используют нож с меньшими размерами, чем у известных аналогов величина продольной оси ножа достигает 10-15 см,величина передней кромки 1-1,5 см. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
